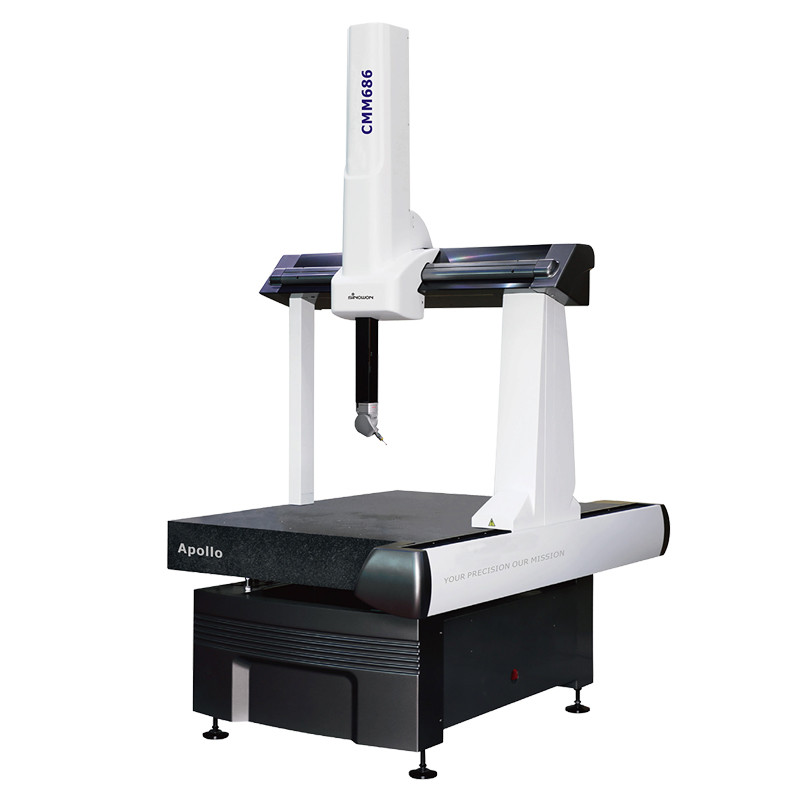

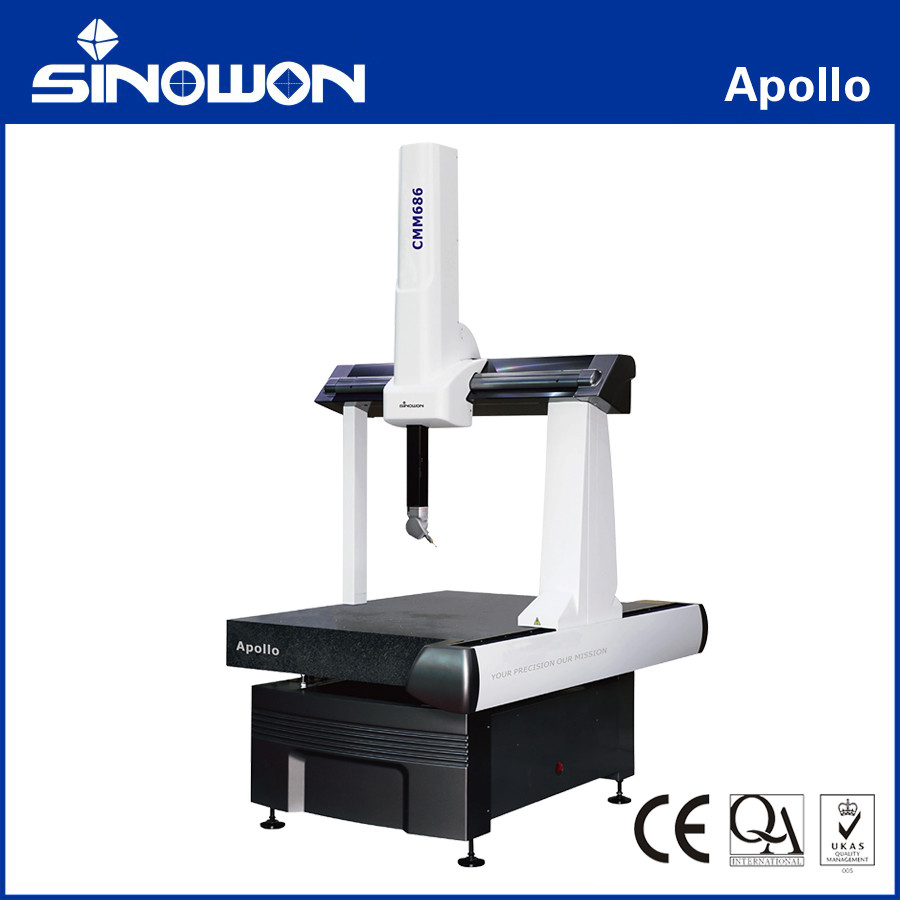

เครื่องวัดพิกัด Apollo Series

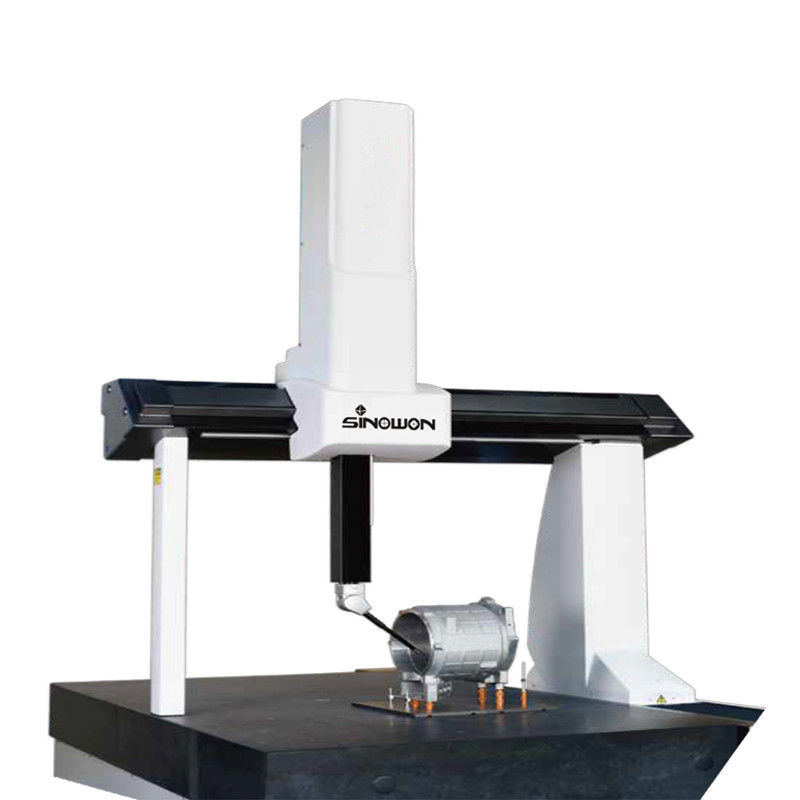

แนะนำผลิตภัณฑ์:
Apollo เป็น CMM อัตโนมัติเต็มรูปแบบที่มีการแข่งขันสูง มาพร้อมกับซอฟต์แวร์การวัด Rational-DMIS อันทรงพลัง ใช้งานง่าย ชาญฉลาด และมีประสิทธิภาพ พร้อมโมดูลการวัดที่หลากหลาย การแก้ไขที่แข็งแกร่ง ความเข้ากันได้สูง ตอบสนองความต้องการการวัดส่วนบุคคลได้อย่างเต็มที่
มีการใช้กันอย่างแพร่หลายใน: อุตสาหกรรมชิ้นส่วนรถยนต์, อุตสาหกรรมการฉีดขึ้นรูปและแม่พิมพ์, อุตสาหกรรมอิเล็กทรอนิกส์ 3C, อุตสาหกรรมการตัดและเครื่องมือ, อุตสาหกรรมการตัดเฉือนที่มีความแม่นยำ และการใช้งานด้านมาตรวิทยาทางอุตสาหกรรมอื่นๆ รวมถึงการตรวจสอบผลิตภัณฑ์และการตรวจสอบฟิกซ์เจอร์
ลักษณะผลิตภัณฑ์:
อพอลโล564 /686 /8xx6 ข้อมูลจำเพาะ-
|
แบบอย่าง |
ข้อผิดพลาดที่อนุญาตสูงสุด MPE(μm), L (มม.), (ISO10360-2) | 3D สูงสุด ความเร็ว (มม./วินาที) | 3D สูงสุด ความเร่ง (มม./วินาที²) | |||||
| HH-MI | HP-TMe | HP-THDe | ||||||
| MPEE | MPEP | MPEE | MPEP | MPEE | MPEP | |||
| อพอลโล 564 | 2.8+ลิตร/300 | 3.1 | 2.6+ลิตร/300 | 2.9 | 2.4+ลิตร/300 | 2.7 | 520 | 1730 |
| อพอลโล 686 | 2.8+ลิตร/300 | 3.1 | 2.6+ลิตร/300 | 2.9 | 2.4+ลิตร/300 | 2.7 | 520 | 1730 |
| อพอลโล 8106 | 3.0+ลิตร/300 | 3.2 | 2.8+ลิตร/300 | 3.0 | 2.6+ลิตร/300 | 2.8 | 520 | 1470 |
| อพอลโล 8126 | 3.0+ลิตร/300 | 3.2 | 2.8+ลิตร/300 | 3.0 | 2.6+ลิตร/300 | 2.8 | 520 | 1470 |
| อพอลโล 8156 | 3.0+ลิตร/300 | 3.2 | 2.8+ลิตร/300 | 3.0 | 2.6+ลิตร/300 | 2.8 | 520 | 1470 |
|
การกำหนดค่าโพรบสำหรับการทดสอบประสิทธิภาพ: HHH-MI: หัววัดยาว 21 มม. เส้นผ่านศูนย์กลางปลาย 4 มม. HP-TMe/HP-THDe: การวัดแรงมาตรฐาน โพรบยาว 10 มม. เส้นผ่านศูนย์กลางปลาย 4 มม. การวัดประสิทธิภาพจะใช้ได้ภายใต้เงื่อนไขต่อไปนี้: อุณหภูมิแวดล้อมมาตรฐาน: 18 - 22°C การเปลี่ยนแปลงอุณหภูมิโดยรอบ : 1°C/ชม. - 2°C/24ชม การไล่ระดับอุณหภูมิ: 1°C/m ความชื้นสัมพัทธ์: 25% - 75% |
แผนภาพโครงสร้าง:
| แบบอย่าง | ช่วงการเดินทาง (มม.) | ขนาด(มิลลิเมตร) | เดย์ไลท์ (มม.) | น้ำหนักสูงสุดของชิ้นงานที่วัดได้ (Kg) | น้ำหนักเครื่อง (กก.) | ||||||
| เอ็กซ์ | ย | ซี | ล | ลี | แอลซ | ดีเอ็กซ์ | ดีแซด | Dz1 | |||
| อพอลโล 564 | 500 | 600 | 400 | 1,055 | 1535 | 2247 | 634 | 114 | 594 | 300 | 590 |
| อพอลโล 686 | 600 | 800 | 600 | 1150 | 1735 | 2630 | 734 | 114 | 794 | 300 | 730 |
| อพอลโล 8106 | 800 | 1,000 | 600 | 1350 | 2478 | 2640 | 934 | 114 | 794 | 500 | 1,074 |
| อพอลโล 8126 | 800 | 1200 | 600 | 1350 | 2135 | 2640 | 934 | 114 | 794 | 500 | 1196 |
| อพอลโล 8156 | 800 | 1500 | 600 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 |

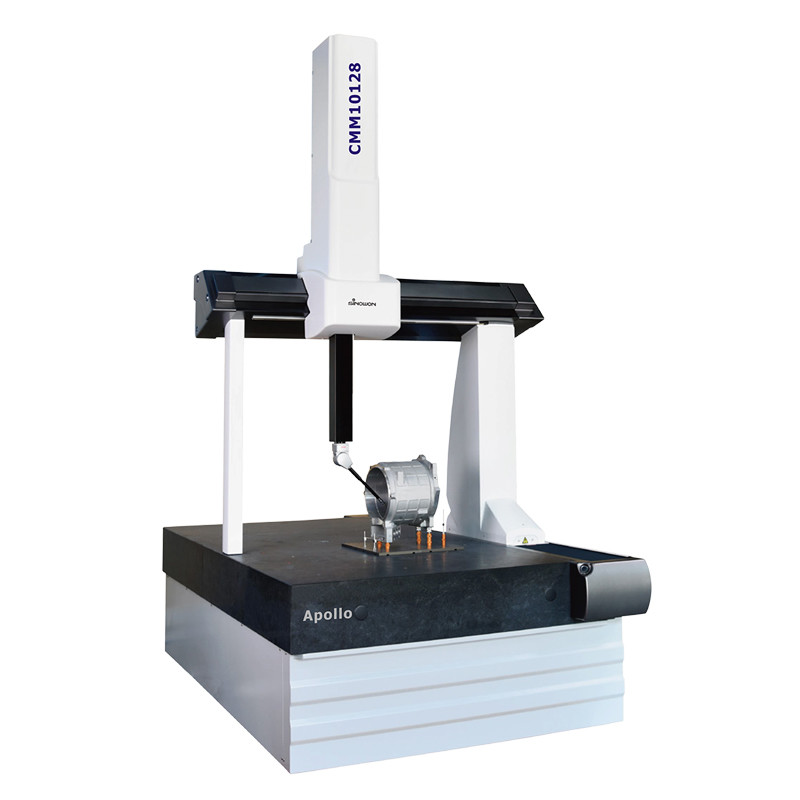

อพอลโล10x8 ข้อมูลจำเพาะ-
|
แบบอย่าง |
ข้อผิดพลาดที่อนุญาตสูงสุด MPE(μm), L (มม.), (ISO10360-2) | 3D สูงสุด ความเร็ว (มม./วินาที) | 3D สูงสุด ความเร่ง (มม./วินาที²) | |||||
| HH-MI | HP-TMe | HP-THDe | ||||||
| MPEE | MPEP | MPEE | MPEP | MPEE | MPEP | |||
| อพอลโล 10128 | 3.2+ลิตร/300 | 3.4 | 3.0+ลิตร/300 | 3.2 | 2.8+ลิตร/300 | 3.0 | 520 | 1470 |
| อพอลโล 10158 | 3.2+ลิตร/300 | 3.4 | 3.0+ลิตร/300 | 3.2 | 2.8+ลิตร/300 | 3.0 | 520 | 1470 |
| อพอลโล 10218 | 3.2+ลิตร/300 | 3.4 | 3.0+ลิตร/300 | 3.2 | 2.8+ลิตร/300 | 3.0 | 520 | 1470 |
| อพอลโล 10308 | 3.2+ลิตร/300 | 3.4 | 3.0+ลิตร/300 | 3.2 | 2.8+ลิตร/300 | 3.0 | 520 | 1470 |
|
การกำหนดค่าโพรบสำหรับการทดสอบประสิทธิภาพ: HHH-MI: หัววัดยาว 21 มม. เส้นผ่านศูนย์กลางปลาย 4 มม. HP-TMe/HP-THDe: การวัดแรงมาตรฐาน โพรบยาว 10 มม. เส้นผ่านศูนย์กลางปลาย 4 มม. การวัดประสิทธิภาพจะใช้ได้ภายใต้เงื่อนไขต่อไปนี้: อุณหภูมิแวดล้อมมาตรฐาน: 18 - 22°C การเปลี่ยนแปลงอุณหภูมิโดยรอบ : 1°C/ชม. - 2°C/24ชม การไล่ระดับอุณหภูมิ: 1°C/m ความชื้นสัมพัทธ์: 25% - 75% |
แผนภาพโครงสร้าง:
| แบบอย่าง | ช่วงการเดินทาง (มม.) | ขนาด(มิลลิเมตร) | เดย์ไลท์ (มม.) | น้ำหนักสูงสุดของชิ้นงานที่วัดได้ (Kg) | น้ำหนักเครื่อง (กก.) | ||||||
| เอ็กซ์ | ย | ซี | ล | ลี | แอลซ | ดีเอ็กซ์ | ดีแซด | Dz1 | |||
| อพอลโล 10128 | 1,000 | 1200 | 800 | 1615 | 2220 | 2940 | 1130 | 118 | 940 | 1300 | พ.ศ. 2328 |
| อพอลโล 10158 | 1,000 | 1500 | 800 | 1615 | 2520 | 2940 | 1130 | 118 | 940 | 1500 | 2090 |
| อพอลโล 10218 | 1,000 | 2100 | 800 | 1615 | 3120 | 2950 | 1130 | 118 | 940 | 1800 | 2625 |
| อพอลโล 10308 | 1,000 | 2980 | 800 | 1615 | 4020 | 3010 | 1130 | 118 | 940 | 2000 | 4400 |

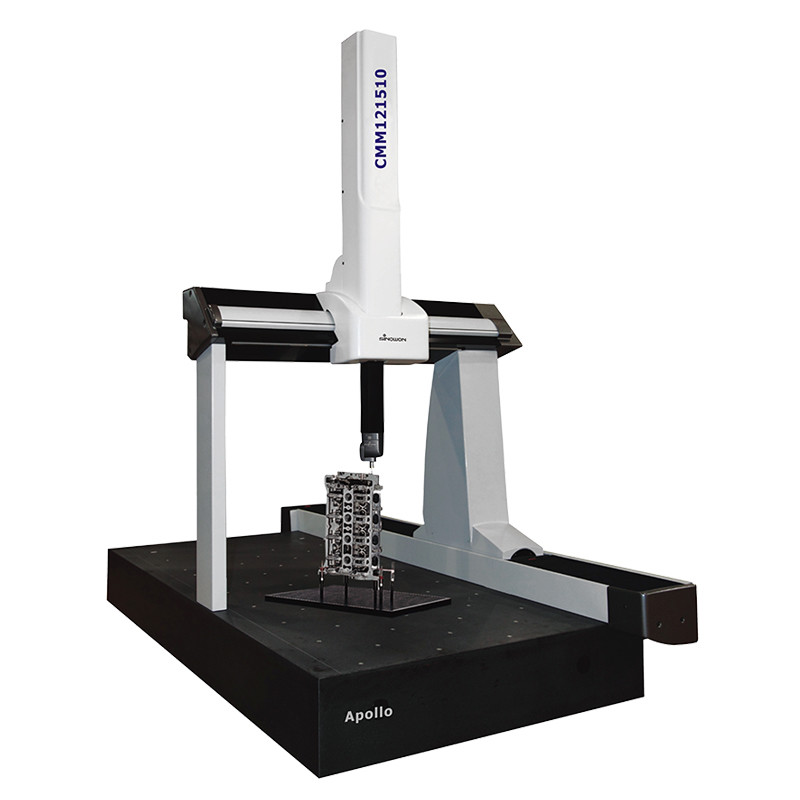

อพอลโล12xx10 /15xx10/15xx12 ข้อมูลจำเพาะ
| แบบอย่าง | ข้อผิดพลาดที่อนุญาตสูงสุด MPE(μm), L (มม.), (ISO10360-2) | 3D สูงสุด ความเร็ว (มม./วินาที) | 3D สูงสุด ความเร่ง (มม./วินาที²) | |||
| HH-MI | HP-TMe | |||||
| MPEE | MPEP | MPEE | MPEP | |||
| อพอลโล 121510 | 3.3+ลิตร/300 | 3.8 | 3.1+ลิตร/300 | 3.6 | 433 | 1,040 |
| อพอลโล 122210 | 3.3+ลิตร/300 | 3.8 | 3.1+ลิตร/300 | 3.6 | 433 | 1,040 |
| อพอลโล 123010 | 3.3+ลิตร/300 | 3.8 | 3.1+ลิตร/300 | 3.6 | 433 | 1,040 |
| อพอลโล 152210 | 3.8+ลิตร/300 | 4.3 | 3.6+ลิตร/300 | 4.1 | 433 | 1,040 |
| อพอลโล 153010 | 3.8+ลิตร/300 | 4.3 | 3.6+ลิตร/300 | 4.1 | 433 | 1,040 |
| อพอลโล 152212 | 4.3+ลิตร/300 | 4.8 | 4.1+ลิตร/300 | 4.6 | 433 | 1,040 |
| อพอลโล 153012 | 4.3+ลิตร/300 | 4.8 | 4.1+ลิตร/300 | 4.6 | 433 | 1,040 |
|
การกำหนดค่าโพรบสำหรับการทดสอบประสิทธิภาพ: HHH-MI: หัววัดยาว 21 มม. เส้นผ่านศูนย์กลางปลาย 4 มม. HP-TMe/HP-THDe: การวัดแรงมาตรฐาน โพรบยาว 10 มม. เส้นผ่านศูนย์กลางปลาย 4 มม. การวัดประสิทธิภาพจะใช้ได้ภายใต้เงื่อนไขต่อไปนี้: อุณหภูมิแวดล้อมมาตรฐาน: 18 - 22°C การเปลี่ยนแปลงอุณหภูมิโดยรอบ : 1°C/ชม. - 2°C/24ชม การไล่ระดับอุณหภูมิ: 1°C/m ความชื้นสัมพัทธ์: 25% - 75% |
แผนภาพโครงสร้าง:
| แบบอย่าง | ช่วงการเดินทาง (มม.) | ขนาด(มิลลิเมตร) | เดย์ไลท์ (มม.) | น้ำหนักสูงสุดของชิ้นงานที่วัดได้ (Kg) | น้ำหนักเครื่อง (กก.) | ||||||
| เอ็กซ์ | ย | ซี | ล | ลี | แอลซ | ดีเอ็กซ์ | ดีแซด | Dz1 | |||
| อพอลโล 121510 | 1200 | 1500 | 1,000 | 1840 | 2895 | 3360 | 1339 | 150 | 1173 | 1800 | 3792 |
| อพอลโล 122210 | 1200 | 2200 | 1,000 | 1840 | 3595 | 3410 | 1339 | 150 | 1173 | 2250 | 5696 |
| อพอลโล 123010 | 1200 | 3000 | 1,000 | 1840 | 4395 | 3440 | 1339 | 150 | 1173 | 2250 | 7637 |
| อพอลโล 152210 | 1500 | 2200 | 1,000 | 2140 | 3595 | 3410 | 1639 | 150 | 1173 | 2250 | 6730 |
| อพอลโล 153010 | 1500 | 3000 | 1,000 | 2140 | 4395 | 3440 | 1639 | 150 | 1173 | 2250 | 9046 |
| อพอลโล 152212 | 1500 | 2200 | 1200 | 2140 | 3595 | 3810 | 1639 | 150 | 1373 | 2250 | 6760 |
| อพอลโล 153012 | 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 |
เหตุผลDMIS2ซอฟต์แวร์การวัด:
ได้รับการรับรองมาตรฐาน ANSI, ISO, GB, PTB ซึ่งประสานกับมาตรฐานขั้นสูงและแนวคิดการออกแบบขั้นสูงอยู่เสมอ และรองรับโปรโตคอลควบคุม I++ ที่ได้รับความนิยมในระดับสากลอย่างเต็มรูปแบบ โดยมีอินเทอร์เฟซซอฟต์แวร์ที่ใช้งานง่ายและใช้งานง่าย การทำงานที่รวดเร็วด้วยการลากและวางที่ไม่เหมือนใคร และการเชื่อมต่อที่ราบรื่นกับข้อมูล CAD การแสดงภาพกราฟิก 100% ตั้งแต่การวัดไปจนถึงรายงานผลลัพธ์ ซึ่งเป็นโซลูชันการวัดที่สมบูรณ์สำหรับองค์กร
ซอฟต์แวร์ Rational DMIS ผสานรวม CAD, ผนังบาง และโมดูลการสแกน เพื่อตอบสนองความต้องการการวัดที่เพิ่มขึ้นของลูกค้าของเรา
คุณสมบัติของเหตุผล DMIS:
● รองรับ IGES, STEP, DXF, STL, XYZ และรูปแบบอื่น ๆ
● รองรับ CATIA, UG, PRO-E, Solidworks, อินเทอร์เฟซการอ่านโดยตรงของ Parasolid;
● การตรวจจับอัจฉริยะ: การจำลองเส้นทางการตรวจจับแบบเรียลไทม์ การเพิ่มประสิทธิภาพเส้นทางการตรวจจับโดยอัตโนมัติ
● การคำนวณพิกัดความเผื่อที่สมบูรณ์และรวดเร็ว: สอดคล้องกับ GB, ISO, Y14.5, ANSI, DIN, AGMA และมาตรฐานอื่น ๆ
● ผลลัพธ์รายงานที่หลากหลาย รองรับรูปแบบ HTML, Excel, PDF, OUT, TXT;
● โมดูลพิเศษมากมาย: การวิเคราะห์ทางสถิติ SPC, ภาพคอมโพสิต CCD, การสแกนด้วยเลเซอร์เส้น, การวิเคราะห์ใบมีด, การวิเคราะห์เฟืองทรงกระบอกแบบหมุนวน, การวิเคราะห์ลูกเบี้ยว, การเขียนโปรแกรมเครือข่าย, รายงานเครือข่าย
● อัลกอริธึมหลักได้รับการรับรองโดย Physikalisch-Technischen Bundesanstalt (PTB)
การตรวจจับสระบบ:
HH-MI หัวกำหนดดัชนีแบบแมนนวล
HH-MI เป็นหัวโพรบที่สามารถจัดทำดัชนีได้ด้วยตนเอง ซึ่งมีโพรบทริกเกอร์แบบสัมผัสที่มีความแม่นยำสูงในตัว หัวโพรบมีความสามารถในการปรับตำแหน่งเพิ่มขึ้น 15° และสามารถบรรลุตำแหน่งที่ไม่ซ้ำกันได้ 168 ตำแหน่งโดยไม่จำเป็นต้องผ่านการตรวจสอบคุณสมบัติใหม่ หัวสามารถล็อค ปลดล็อค และหมุนได้อย่างง่ายดายด้วยมือเดียว สามารถปรับหัววัดทริกเกอร์แบบสัมผัสในตัวได้ด้วยตนเองเพื่อให้สามารถใช้งานร่วมกับหัววัดได้หลากหลาย
| ตำแหน่งการทำซ้ำ | 1.5µm |
| เพิ่มขึ้น | 15° |
| การหมุนเชิงมุม | ก=0°-90° ข=±180° |
| การวัดทิศทาง | ±X ±Y +Z |
| แรงกระตุ้นที่ปรับได้ | 0.1N-0.3N |
| สูงสุด ความยาวสไตลัส | 100มม |
HH-MI-M หัวกำหนดดัชนีแบบแมนนวล
HH-MI-M เป็นหัวโพรบที่จัดทำดัชนีได้ด้วยตนเอง HH-MI-M มีตัวบ่งชี้ประสิทธิภาพที่คล้ายคลึงกับ HH-MI แต่แทนที่จะเป็นระบบหัววัดในตัว กลับมาพร้อมกับอะแดปเตอร์ของตัวเองและสามารถใช้งานร่วมกับโพรบที่ตรงกันทุกตัวได้
| ตำแหน่งการทำซ้ำ | 1.5µm |
| เพิ่มขึ้น | 15° |
| จำนวนตำแหน่งทั้งหมด | 168 |
| การหมุนเชิงมุม | ก=0°-90° ข=±180° |
| ความยาวส่วนขยายสูงสุด | 50มม |
HH-A-M7.5 หัวหมุนอัตโนมัติ
HH-A-T5 เป็นหัวโพรบแบบถอดเปลี่ยนได้แบบใช้มอเตอร์ซึ่งมีการทำงานที่ความเร็วสูงและมีแรงบิดในการหมุนสูง หัวโพรบติดตั้ง Kinematic Joint (TKJ) ซึ่งสามารถเชื่อมต่อกับ Multiwire เพื่อให้รองรับเซ็นเซอร์หลายตัวได้ TKJ สามารถเปลี่ยนแปลงได้ด้วยตนเองหรือโดยอัตโนมัติโดยไม่จำเป็นต้องมีคุณสมบัติใหม่ โพรบสามารถจัดทำดัชนีได้
เพิ่มขึ้น 7.5° และสามารถบรรลุตำแหน่งที่ไม่ซ้ำกันได้ 720 ตำแหน่ง
| ตำแหน่งการทำซ้ำ | 0.5µm |
| เพิ่มขึ้น | 7.5° |
| จำนวนตำแหน่งทั้งหมด | 720 |
| การหมุนเชิงมุม | ก=0°-105° บี=±180° |
| ความเร็วในการหมุน | 90° ใน 2 วินาที |
| ความยาวส่วนขยายสูงสุด | 300มม |
