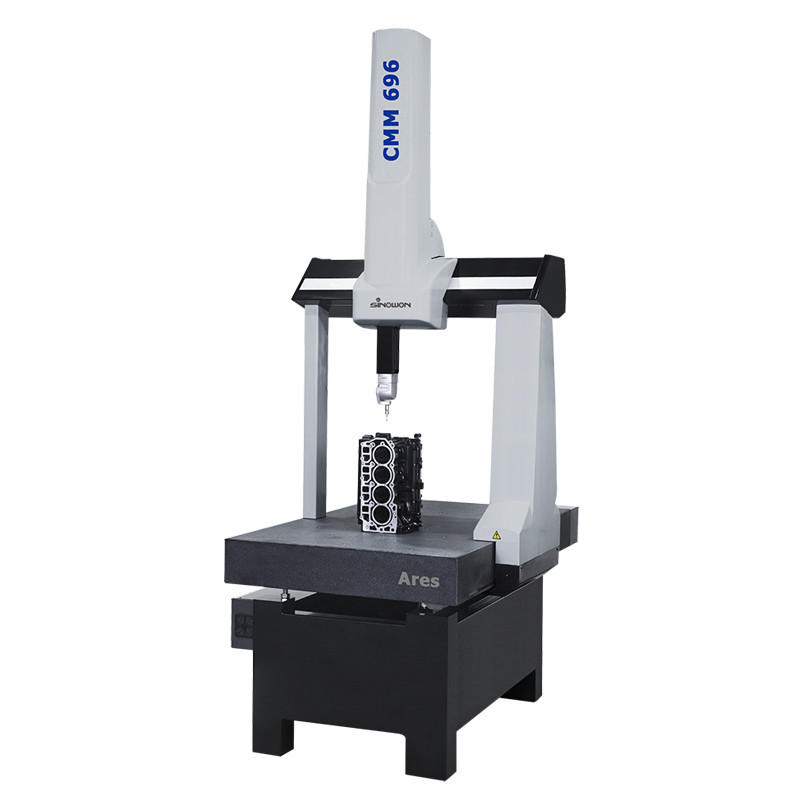

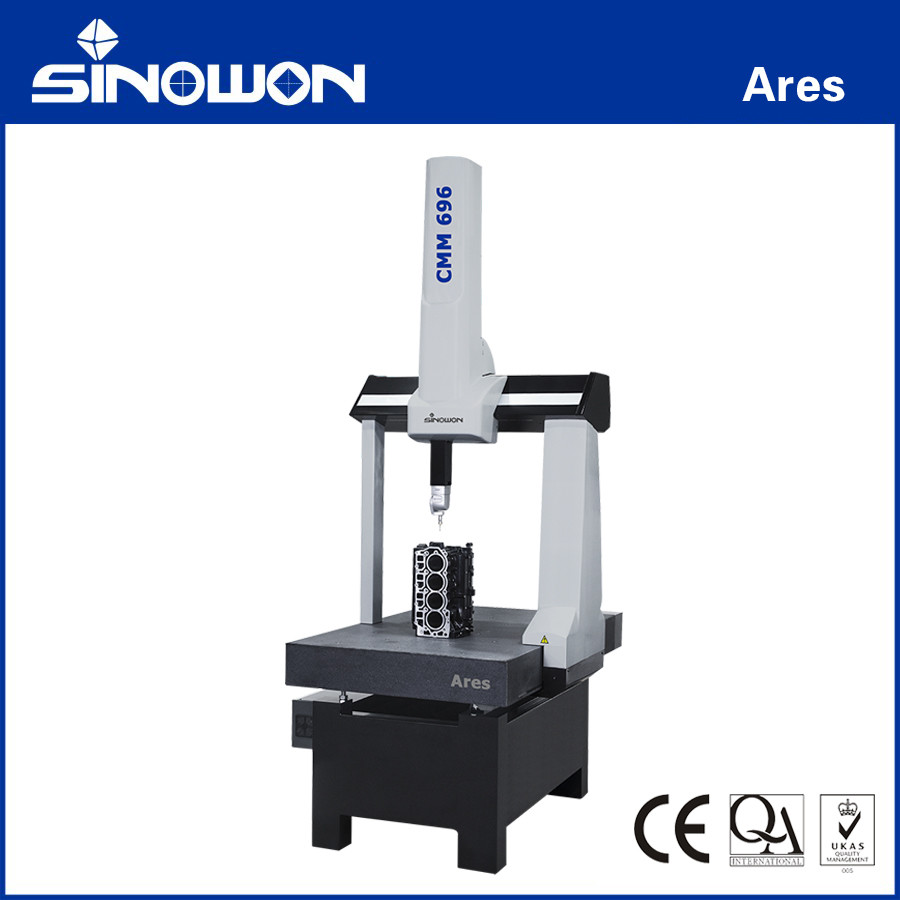

เครื่องวัดพิกัดแบบประหยัด Ares ซีรีส์
บทนำ:
หน่วยหลักของ Ares ใช้โครงสร้างอลูมิเนียมทั้งหมด และในเวลาเดียวกัน หลักการวิเคราะห์องค์ประกอบจำกัดของการออกแบบโดยใช้คอมพิวเตอร์ช่วยและหลักการออกแบบแบบแยกส่วนถูกนำมาใช้ในกระบวนการออกแบบ สิ่งนี้ทำให้ระบบเครื่องจักรทั้งหมดมีความทนทานต่ออุณหภูมิและความต้านทานต่อการเสียรูป/แรงบิดที่ดีขึ้น ปรับปรุงเสถียรภาพของโครงสร้างเชิงพื้นที่ของเครื่องจักรทั้งหมด และลดอิทธิพลของการเสียรูปขนาดเล็กของโครงสร้าง การสั่นสะเทือน และการเปลี่ยนแปลงเกรเดียนท์อุณหภูมิที่มีต่อประสิทธิภาพการวัด การออกแบบตลับลูกปืนอากาศแบบกระจายแบบวงปิดช่วยเพิ่มประสิทธิภาพการเคลื่อนที่ทางกลของแกนเครื่องวัด ด้วยเหตุนี้ ระบบทั้งหมดจึงแสดงความสามารถในการทำซ้ำได้สูงในระหว่างกระบวนการวัดและความเสถียรในระยะยาวของระบบ
คุณสมบัติ:l รองรับรูปแบบ IGES, STEP, DXF, STL, XYZ และรูปแบบอื่นๆ;
l ทั้งสามแกนขับเคลื่อนด้วยสายพานซิงโครนัส ซึ่งมีขนาดกะทัดรัด ไม่ลื่นไถล รวดเร็ว เสียงรบกวนต่ำ และบำรุงรักษาง่าย
l พร้อมกับซอฟต์แวร์วัดพิกัด สามารถตอบสนองความต้องการการตรวจสอบทั่วไปในโรงงานได้
l เราสามารถจัดหาโซลูชันการออกแบบแบบบูรณาการระดับมืออาชีพ (รวมถึงฐานราก การลดการสั่นสะเทือน ห้องปรับอากาศ การขนถ่าย ฯลฯ)
ข้อมูลจำเพาะ
:l รองรับรูปแบบ IGES, STEP, DXF, STL, XYZ และรูปแบบอื่นๆ;
|
ช่วงการเดินทาง (มม.) |
ความเร็วสูงสุด 3D (มม./วินาที) | ความเร่งสูงสุด 3D (มม./วินาที²) |
HP-TMe |
|||||
| HP-THDe | E0/E150 | |||||||
| PFTU | R0 | Ares 696 | PFTU | R0 | Ares 696 | |||
| 600 | 2.8 | 2.5 | 520 | 2.6 | 2.3 | 520 | 1730 | รุ่น |
| 800 | 2.9 | 2.7 | 2.5 | 2.7 | 2.5 | 520 | 1730 | รุ่น |
|
ช่วงการเดินทาง (มม.) |
ขนาด (มม.) | น้ำหนักสูงสุดของชิ้นงานที่วัดได้ (กก.) | น้ำหนักเครื่อง (กก.) | X | ||||
| Y | Z | Lx | Ly | Lz | Ares 696 | |||
| 600 | 1191 | 600 | 1191 | 1488 | 2610 | 500 | 730 | Ares 8116 |
| 800 | 1100 | 600 | 1191 | 1688 | 2610 | 500 | 1080 | การกำหนดค่าโพรบสำหรับการทดสอบประสิทธิภาพ: |
|
HP-TMe/HP-THDe: การวัดแรงมาตรฐาน โพรบยาว 10 มม. เส้นผ่านศูนย์กลางปลาย 4 มม. ตัวชี้วัดประสิทธิภาพมีผลภายใต้เงื่อนไขต่อไปนี้: อุณหภูมิแวดล้อมมาตรฐาน: 18 - 22°C； การเปลี่ยนแปลงอุณหภูมิแวดล้อม: 1°C/ชม. - 2°C/24 ชม.； เกรเดียนท์อุณหภูมิ: 1°C/ม.； ความชื้นสัมพัทธ์: 25% - 75% ไดอะแกรมโครงสร้าง: |
RationalDMIS2
ซอฟต์แวร์การวัด:l รองรับรูปแบบ IGES, STEP, DXF, STL, XYZ และรูปแบบอื่นๆ;
ซอฟต์แวร์ Rational DMIS ผสานรวมโมดูล CAD, ผนังบาง และการสแกน เพื่อตอบสนองความต้องการในการวัดที่เพิ่มขึ้นของลูกค้าของเรา
คุณสมบัติของ
Rational DMIS:l รองรับรูปแบบ IGES, STEP, DXF, STL, XYZ และรูปแบบอื่นๆ;
l รองรับอินเทอร์เฟซการอ่านโดยตรงของ CATIA, UG, PRO-E, Solidworks, Parasolid;
l การตรวจจับอัจฉริยะ: การจำลองเส้นทางการตรวจจับแบบเรียลไทม์ การเพิ่มประสิทธิภาพเส้นทางการตรวจจับอัตโนมัติ;
l การคำนวณความคลาดเคลื่อนที่สมบูรณ์และรวดเร็ว: สอดคล้องกับมาตรฐาน GB, ISO, Y14.5, ANSI, DIN, AGMA และมาตรฐานอื่นๆ;
l เอาต์พุตรายงานที่หลากหลาย รองรับรูปแบบ HTML, Excel, PDF, OUT, TXT;
l โมดูลพิเศษมากมาย: การวิเคราะห์ทางสถิติ SPC, ภาพรวม CCD, การสแกนด้วยเลเซอร์เส้น, การวิเคราะห์ใบมีด, การวิเคราะห์เฟืองเกลียวทรงกระบอก, การวิเคราะห์ลูกเบี้ยว, การเขียนโปรแกรมเครือข่าย, รายงานเครือข่าย;
l อัลกอริทึมหลักได้รับการรับรองโดย Physikalisch-Technischen Bundesanstalt (PTB)
