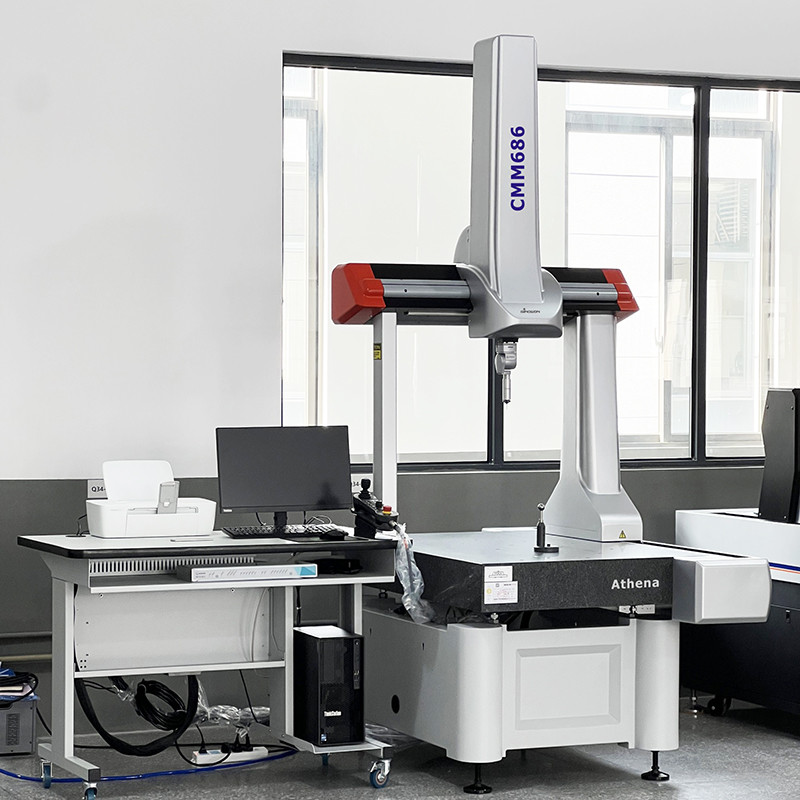

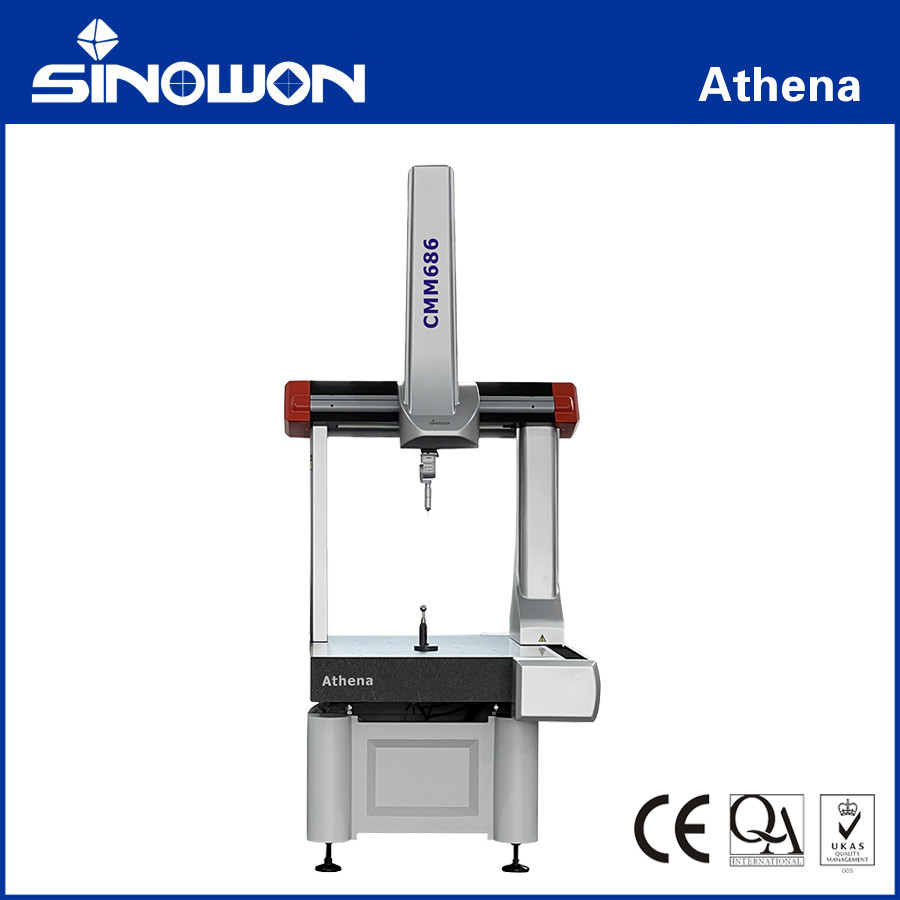

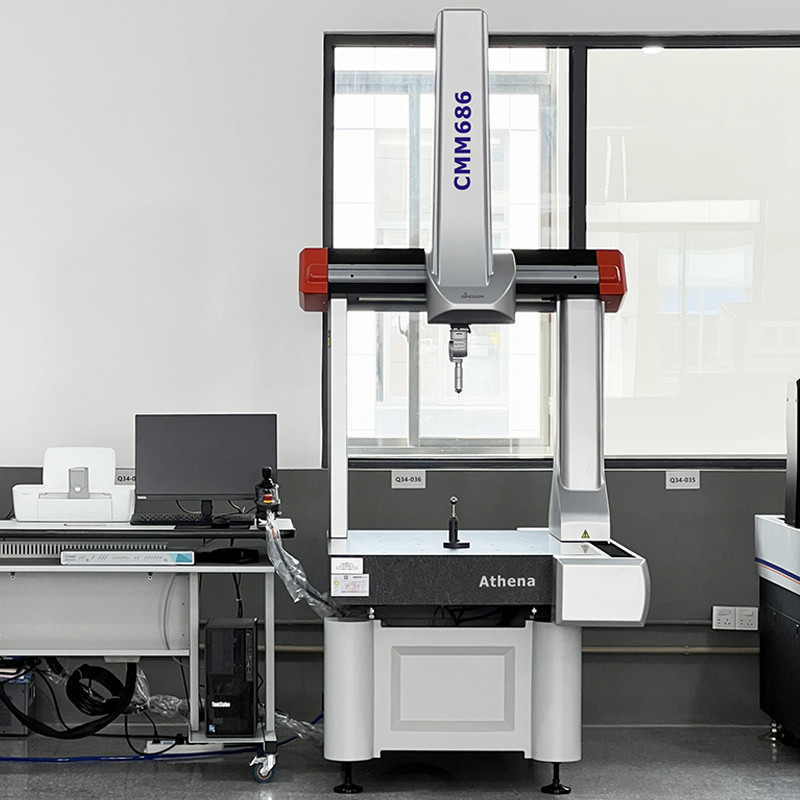

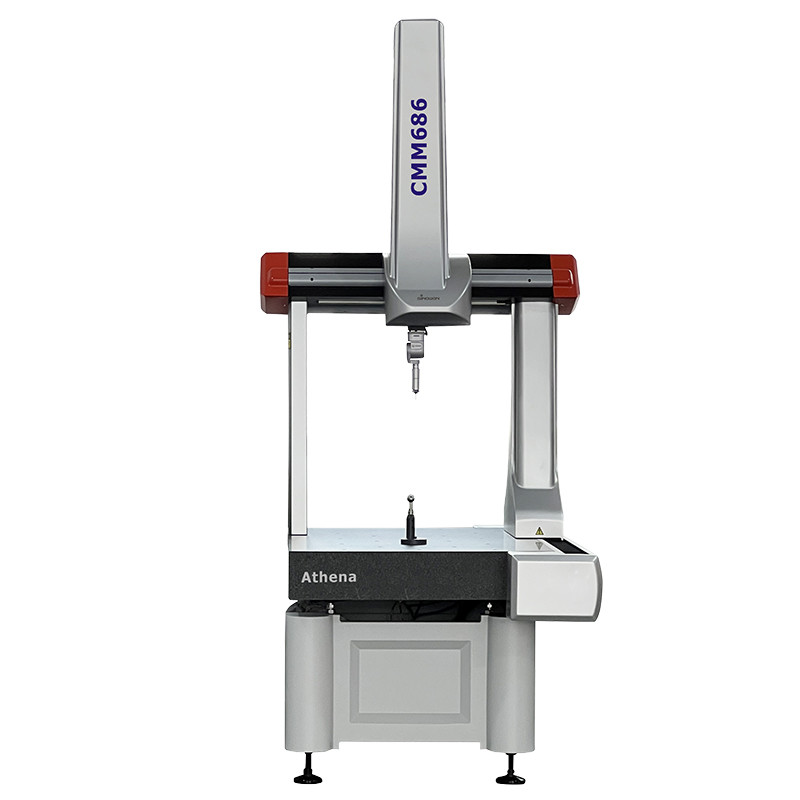

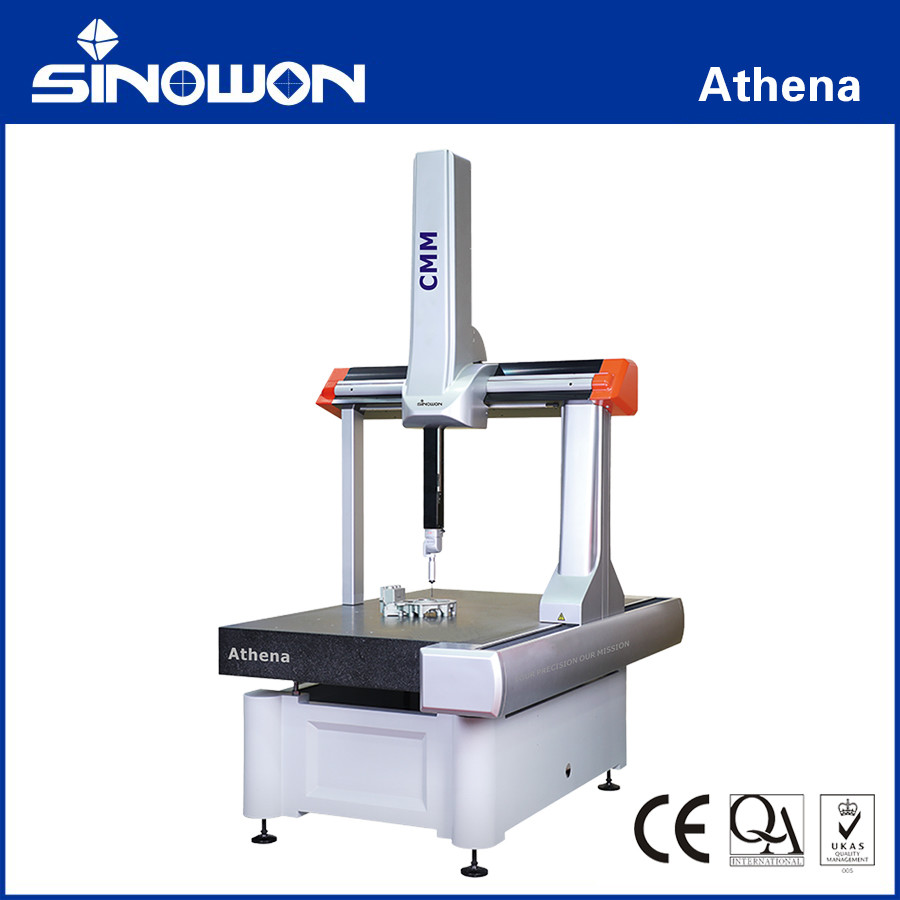

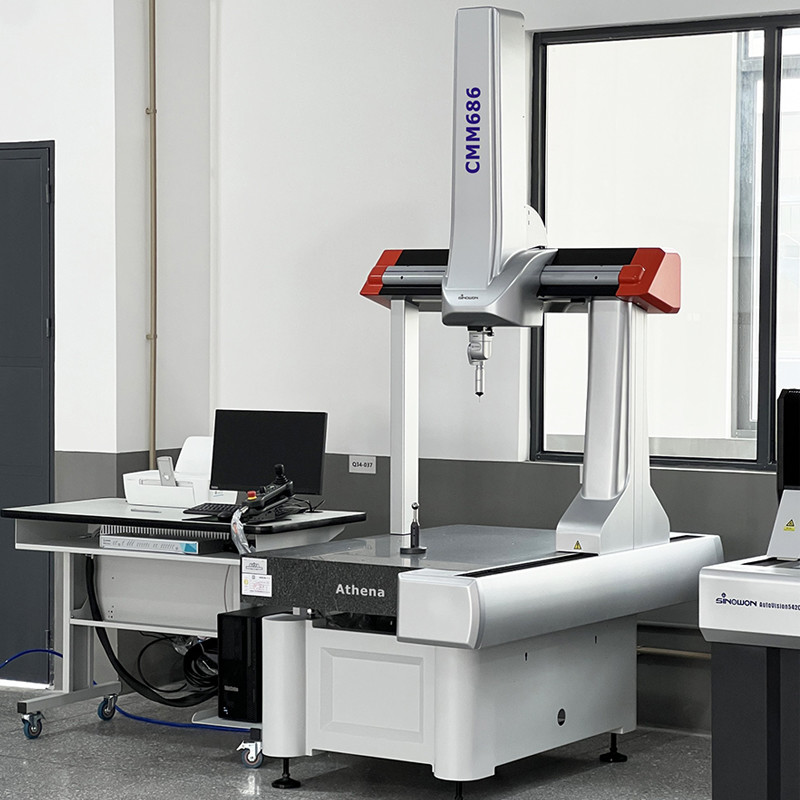

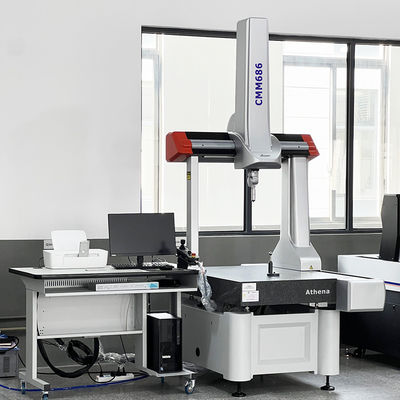

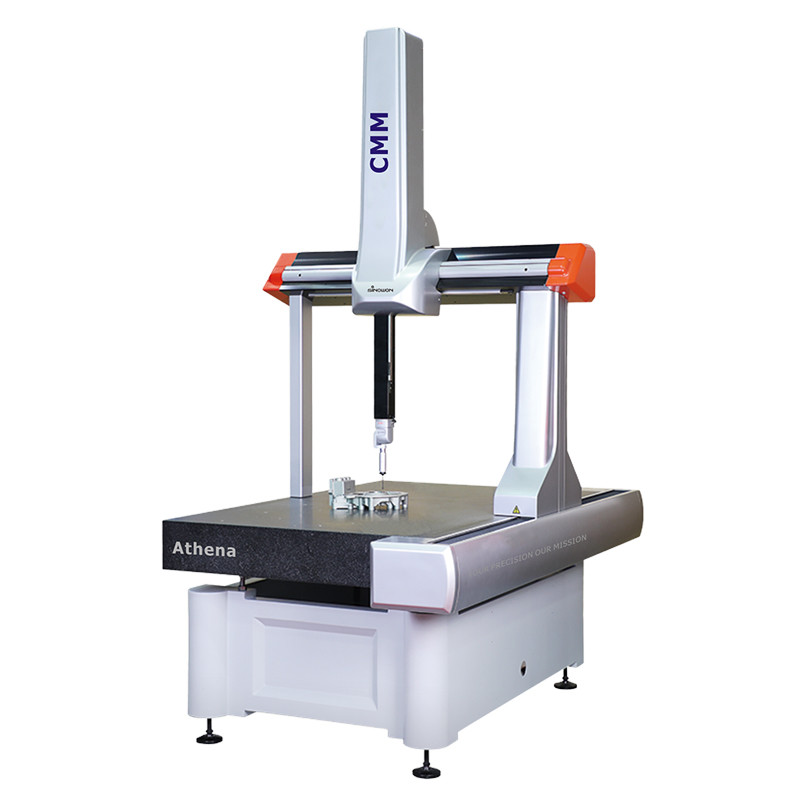

เครื่องวัดพิกัด Athena Sอีรีส์
การนําเสนอสินค้า:
จากมุมมองโครงสร้างเครื่องพื้นฐาน Athena มีโครงสร้างทั้งหมดจากอลูมิเนียม และใช้เทคนิค CAD ที่ครบถ้วน รวมถึงการวิเคราะห์ธาตุปลาย (FEA) และการวิเคราะห์โมดูลด้วยผลของการปรับปรุงความร้อน, มิติ / ทอร์ชั่น, และความมั่นคงทางกณิตศาสตร์และลดการโค้งโครงสร้างและผลของการสั่นสะเทือนและความแตกต่างทางความร้อนในการวัดผลงานการออกแบบห่อห่ออากาศออนไลน์ยอดเยี่ยมการเคลื่อนไหวของแกน kinematicsดังนั้น ระบบทั้งหมดเป็นลักษณะของการวัดที่ดีที่สุด repeatability และความสม่ําเสมอ ระบบระยะยาว
ลักษณะสินค้า:
รายละเอียด:
|
รุ่น |
ความผิดพลาดที่อนุญาตสูงสุด MPE ((μm), L ((mm), (ISO10360-2) | ความเร็วสูงสุด 3D (mm/s) | 3D แม็กซ์ ความเร่ง (mm/s2) | ||||||
| HP-TMe | HP-THDe | HP-S-X1 | |||||||
| MPEE | MPEP | MPEE | MPEP | MPEE | MPEP | MPETHP/T | |||
| Athena 564 | 2.3+L/300 | 2.5 | 2.1+L/300 | 2.3 | 1.9+L/300 | 2.1 | 3.0/68 | 520 | 1730 |
| Athena 686 | 2.3+L/300 | 2.5 | 2.1+L/300 | 2.3 | 1.9+L/300 | 2.1 | 3.0/68 | 520 | 1730 |
| Athena 8106 | 2.4+L/300 | 2.6 | 2.2+L/300 | 2.5 | 2.0+L/300 | 2.2 | 3.5/68 | 520 | 1730 |
| Athena 8126 | 2.4+L/300 | 2.6 | 2.2+L/300 | 2.5 | 2.0+L/300 | 2.2 | 3.5/68 | 520 | 1730 |
| Athena 8156 | 2.4+L/300 | 2.6 | 2.2+L/300 | 2.5 | 2.0+L/300 | 2.2 | 3.5/68 | 520 | 1730 |
| Athena 10128 | 2.6+L/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 |
| Athena 10158 | 2.6+L/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 |
| Athena 10218 | 2.6+L/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 |
| Athena 10308 | 2.6+L/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 |
| Athena 121510 | 2.9+L/300 | 3.4 | 2.7+L/300 | 3.3 | 2.6+L/300 | 3.1 | 5.0/68 | 433 | 1040 |
| Athena 122210 | 2.9+L/300 | 3.4 | 2.7+L/300 | 3.3 | 2.6+L/300 | 3.1 | 5.0/68 | 433 | 1040 |
| Athena 123010 | 2.9+L/300 | 3.4 | 2.7+L/300 | 3.3 | 2.6+L/300 | 3.1 | 5.0/68 | 433 | 1040 |
| Athena 152210 | 3.4+L/300 | 3.9 | 3.2+L/300 | 3.8 | 3.1+L/300 | 3.6 | 5.2/68 | 433 | 1040 |
| Athena 153010 | 3.4+L/300 | 3.9 | 3.2+L/300 | 3.8 | 3.1+L/300 | 3.6 | 5.2/68 | 433 | 1040 |
| Athena 152212 | 3.9+L/300 | 4.4 | 3.7+L/300 | 4.3 | 3.6+L/300 | 4.1 | 5.2/68 | 433 | 1040 |
| Athena 153012 | 3.9+L/300 | 4.4 | 3.7+L/300 | 4.3 | 3.6+L/300 | 4.1 | 5.2/68 | 433 | 1040 |
| รุ่น | ระยะการเดินทาง ((มม) | ขนาด ((มม) | ไฟกลางวัน ((มม) |
น้ําหนักสูงสุดของชิ้นงานที่วัด (kg) |
น้ําหนักของเครื่อง (kg) | ||||||
| X | Y | Z | Lx | ลี | Lz | Dx | Dz | Dz1 | |||
| Athena 564 | 500 | 600 | 400 | 1055 | 1535 | 2247 | 634 | 114 | 594 | 300 | 590 |
| Athena 686 | 600 | 800 | 600 | 1150 | 1735 | 2630 | 734 | 114 | 794 | 300 | 730 |
| Athena 8106 | 800 | 1000 | 600 | 1350 | 1935 | 2640 | 934 | 114 | 794 | 500 | 1074 |
| Athena 8126 | 800 | 1200 | 600 | 1350 | 2135 | 2640 | 934 | 114 | 794 | 500 | 1196 |
| Athena 8156 | 800 | 1500 | 600 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 |
| Athena 10128 | 1000 | 1200 | 800 | 1615 | 2220 | 2940 | 1130 | 118 | 940 | 1300 | 1785 |
| Athena 10158 | 1000 | 1500 | 800 | 1615 | 2520 | 2940 | 1130 | 118 | 940 | 1500 | 2090 |
| Athena 10218 | 1000 | 2100 | 800 | 1615 | 3120 | 2950 | 1130 | 118 | 940 | 1800 | 2625 |
| Athena 10308 | 1000 | 2980 | 800 | 1615 | 4020 | 3010 | 1130 | 118 | 940 | 2000 | 4400 |
| Athena 121510 | 1200 | 1500 | 1000 | 1840 | 2895 | 3360 | 1339 | 150 | 1173 | 1800 | 3792 |
| Athena 122210 | 1200 | 2200 | 1000 | 1840 | 3595 | 3410 | 1339 | 150 | 1173 | 2250 | 5696 |
| Athena 123010 | 1200 | 3000 | 1000 | 1840 | 4395 | 3440 | 1339 | 150 | 1173 | 2250 | 7637 |
| Athena 152210 | 1500 | 2200 | 1000 | 2140 | 3595 | 3410 | 1639 | 150 | 1173 | 2250 | 6730 |
| Athena 153010 | 1500 | 3000 | 1000 | 2140 | 4395 | 3440 | 1639 | 150 | 1173 | 2250 | 9046 |
| Athena 152212 | 1500 | 2200 | 1200 | 2140 | 3595 | 3810 | 1639 | 150 | 1373 | 2250 | 6760 |
| Athena 153012 | 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 |
|
การปรับแต่งเครื่องสํารวจสําหรับการทดสอบผลประกอบการ: HP-TMe/HP-THDe: การวัดแรงมาตรฐาน โซนด์มีความยาว 10 มม. HP-S-X1: HP-S-X1S/HP-S-X1H/HP-S-X1C โซนด์มีความยาว 50 มม. การวัดผลประกอบการมีผลภายใต้เงื่อนไขดังต่อไปนี้ อุณหภูมิแวดล้อมแบบมาตรฐาน: 18 - 22°C ความเปลี่ยนแปลงของอุณหภูมิภายใน: 1°C/h - 2°C/24h อุณหภูมิ: 1°C/m ความชื้นสัมพันธ์: 25% - 75% |
RationalDMIS2โปรแกรมวัด:
มันได้รับการรับรองมาตรฐาน ANSI, ISO, GB, PTB ตลอดเวลาสอดคล้องกับมาตรฐานที่ก้าวหน้าและแนวคิดการออกแบบที่ก้าวหน้าและสนับสนุนโปรโตคอลควบคุม I++ ที่ได้รับความนิยมระดับนานาชาติอย่างเต็มที่.มันมีอินเตอร์เฟซโปรแกรมที่ง่ายและง่ายสําหรับผู้ใช้งาน การทํางานอย่างรวดเร็วแบบลากและทิ้งที่โดดเด่น และเชื่อมต่อได้อย่างต่อเนื่องกับข้อมูล CADซึ่งให้บริการทางการวัดแบบครบถ้วน สําหรับบริษัท.
ซอฟต์แวร์ DMIS ที่มีเหตุผลรวม CAD, ผนังบาง และโมดูลการสแกน เพื่อตอบสนองความต้องการในการวัดที่เพิ่มขึ้นของลูกค้าของเรา
คุณลักษณะของ DMIS ที่มีเหตุผล:
● รองรับรูปแบบ IGES, STEP, DXF, STL, XYZ และรูปแบบอื่น ๆ
● รองรับ CATIA, UG, PRO-E, Solidworks, Parasolid อินเตอร์เฟซการอ่านตรง
● การตรวจจับแบบฉลาด: การจําลองเส้นทางการตรวจสอบในเวลาจริง การปรับปรุงเส้นทางการตรวจสอบโดยอัตโนมัติ
● การคํานวณความอดทนที่สมบูรณ์แบบและรวดเร็ว: ตาม GB, ISO, Y145, ANSI, DIN, AGMA และมาตรฐานอื่น ๆ
● การออกรายงานที่หลากหลาย; รองรับ HTML, Excel, PDF, OUT, TXT
● โมดูลพิเศษมากมาย: การวิเคราะห์สถิติ SPC, ภาพประกอบ CCD, การสแกนเลเซอร์เส้น, การวิเคราะห์ใบ, การวิเคราะห์เกียร์หมึก, การวิเคราะห์แคม, โปรแกรมเครือข่าย, รายงานเครือข่าย
● อัลกอริทึมหลักได้รับการรับรองจาก Physikalisch-Technischen Bundesanstalt (PTB)
