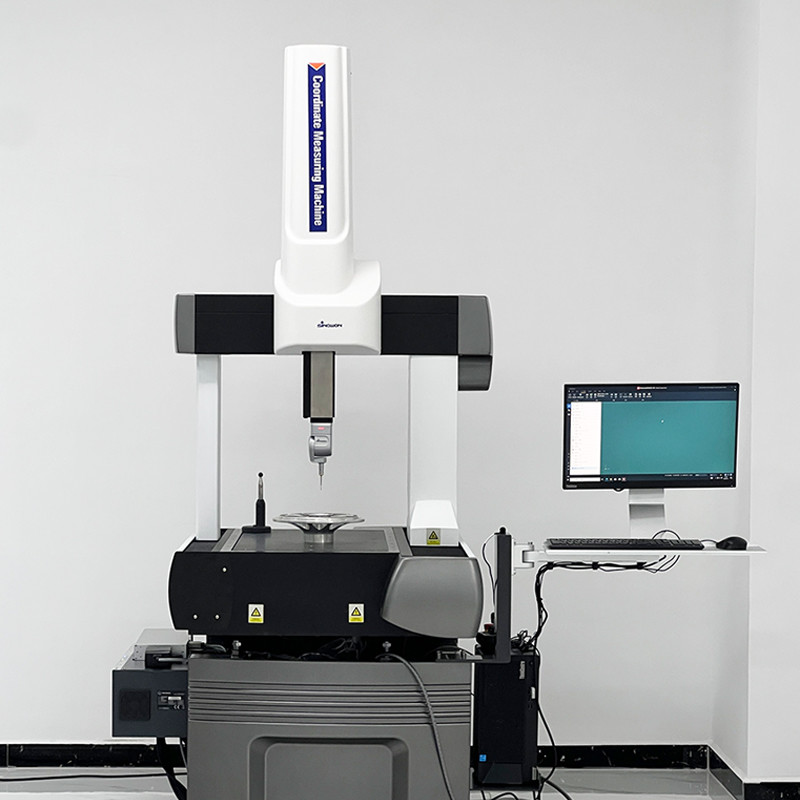

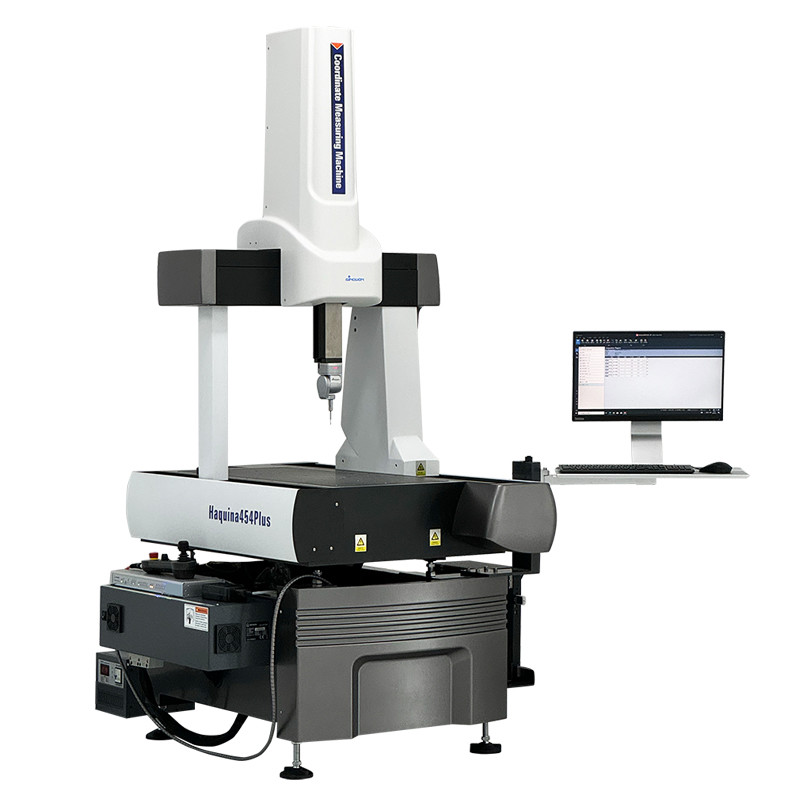

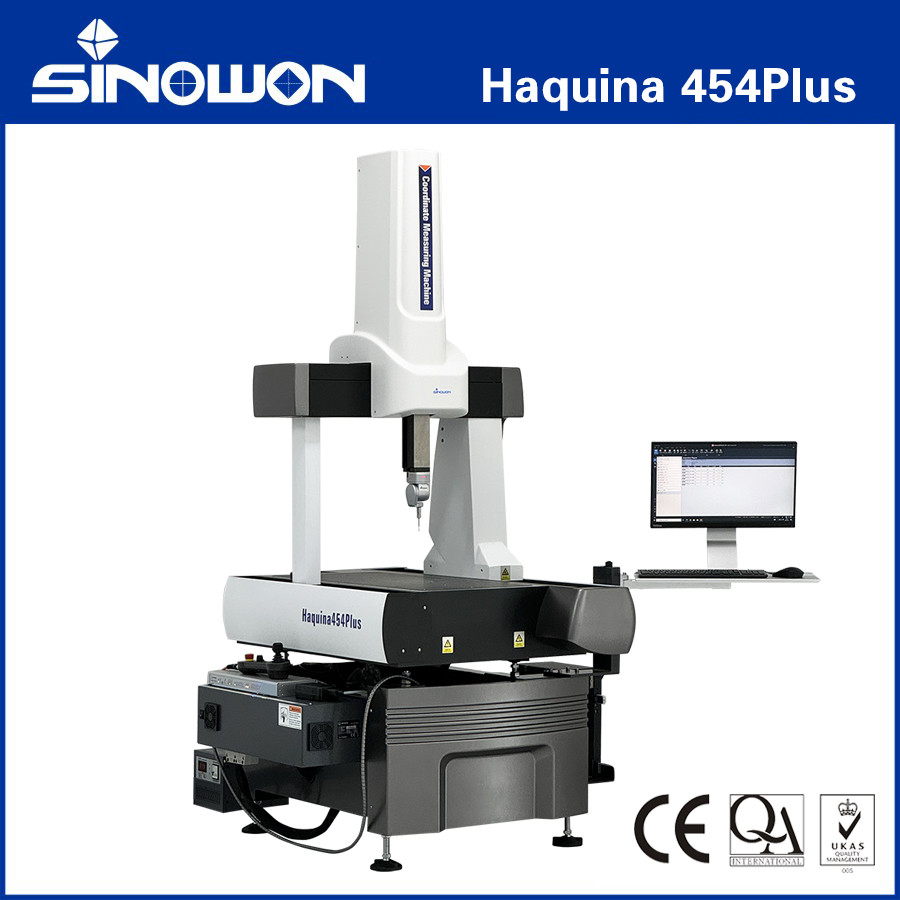

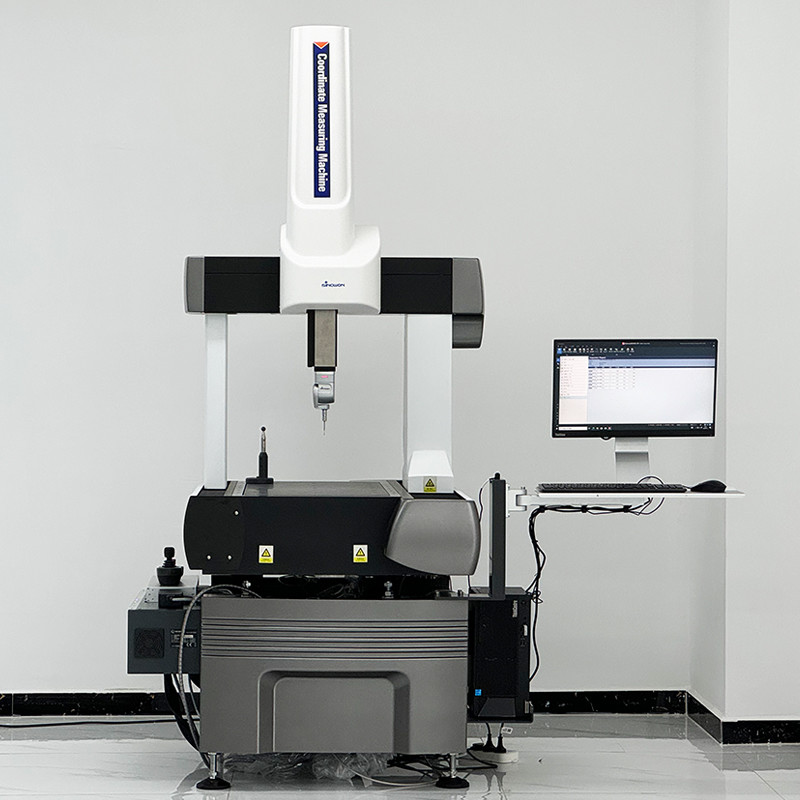

สะพานเคลื่อนที่ครึ่งอัตโนมัติ เครื่องวัดพิกัดHหมึก454บวก
คําอธิบายทางเทคนิค
ความสําคัญทางเทคนิค:
Pการประเมิน:
| การวัดความยาว ((มม) |
ขนาดรวม ((มม) |
น้ําหนักของเครื่อง (kg) |
น้ําหนักชิ้นส่วนสูงสุด (kg)
|
|||||
| X | Y | Z | Lx | ลี | Lz | |||
| 400 | 470 | 358 | 917 | 1400 | 2230 | 758 | 160 | |
| ความแม่นยําตาม ISO 10360 | ||||||||
| ความผิดพลาดสูงสุดที่อนุญาตในการแสดง CMM สําหรับการวัดขนาด (mm) | ความผิดพลาดในการตรวจสอบที่อนุญาตสูงสุด (mm) | |||||||
|
3.5+L/300 ((20±2°) 4.5+L/300 ((20±5°) |
4.0 | |||||||
| ผลงานแบบไดนามิก | ||||||||
| ความเร็วในการตั้งตําแหน่ง 3 มิติ ((mm/s2) | ความเร่ง 3 มิติ ((mm/s2) | |||||||
| 520 | 1730 | |||||||
รายละเอียดสิ่งแวดล้อม:
| รายละเอียดที่ต้องการในห้อง | |
| อุณหภูมิห้อง | 18°C 22°C |
| อุณหภูมิ (ในเวลา) | 1 °C / ชั่วโมง |
| อุณหภูมิ (ในเวลา) | 2°C / 24 ชั่วโมง |
| อุณหภูมิ (ในปริมาณ) | 1 °C / m |
| ความชุ่มชื้นที่ต้องการ | |
| ความชื้นสัมพัทธ์ | 45-75% |
| รายละเอียดที่ต้องการของระบบปรับปรุงอากาศ | |
| ความดันอากาศ | 5 บาร์ [0.5 MPa] |
| การบริโภคลม | 150 NL/นาที |
| ความต้องการไฟฟ้า | |
| โวลเตชั่น | 220 V ± 10% |
| ความถี่ | 50/60 Hz |
| ปัจจุบัน | 15 A |
| การใช้งานที่น่าเชื่อถือของเครื่องควบคุมไฟฟ้าต้องการการก่อดินที่ดี (ต่ํากว่า 4 W) | |
หมายเหตุ: คู่มือการเตรียมสถานที่จะช่วยลูกค้าที่จะรู้ว่าวิธีการที่จะได้รับความต้องการห้อง.
CMMโปรแกรมวัดและตรวจสอบ:
บริษัท External-array Software, Inc. ก่อตั้งขึ้นในช่วงต้นปี 2001 เรามีประสบการณ์การพัฒนาซอฟต์แวร์ CMM ที่ประสบความสําเร็จมากกว่า 25 ปีมันถูกพัฒนาโดยอิสระอย่างสมบูรณ์, มีคุณสมบัติด้วยการทํางานที่ตรงไปตรงมา,มีพลังงานและมีประสิทธิภาพสูงแต่ยังได้รับความไว้วางใจของลูกค้า. การขายทั่วโลกมีมากกว่า 10000 ชุด
บางลูกค้ารวมถึง: เจเนอรัล ไดนามิกส์, เจเนอรัล อิเล็กทริก, โบ잉, คอร์นนิ่ง, เซโร็กซ์ คอร์ปอเรชั่น, ปราท แอนด์ วิทนีย์, ซีเมนส์, BMW, ABB Inc, Bruker...
อินเตอร์เฟซผู้ใช้งานที่โดดเด่นและสั้น ไม่มีหน้าต่างพับ-อัพ ไม่มีกระบวนการการใส่ข้อมูลและการตรวจสอบที่ซับซ้อน หลีกเลี่ยงการผสมผสานที่เกิดจากการพับ-อัพมากกว่าหน้าต่างหนึ่งดราก แอนด์ดรอป ทําให้กระบวนการทํางานง่ายที่สุด.
RationalDMIS รองรับ I++ ได้ผ่านการยืนยันตัวตนของ PTB อย่างสําเร็จ
การแสดงภาพแบบกราฟฟิก 100%: กระบวนการปฏิบัติงานทั้งหมดสามารถแสดงภาพได้ 100%
ระบบสํารวจ:

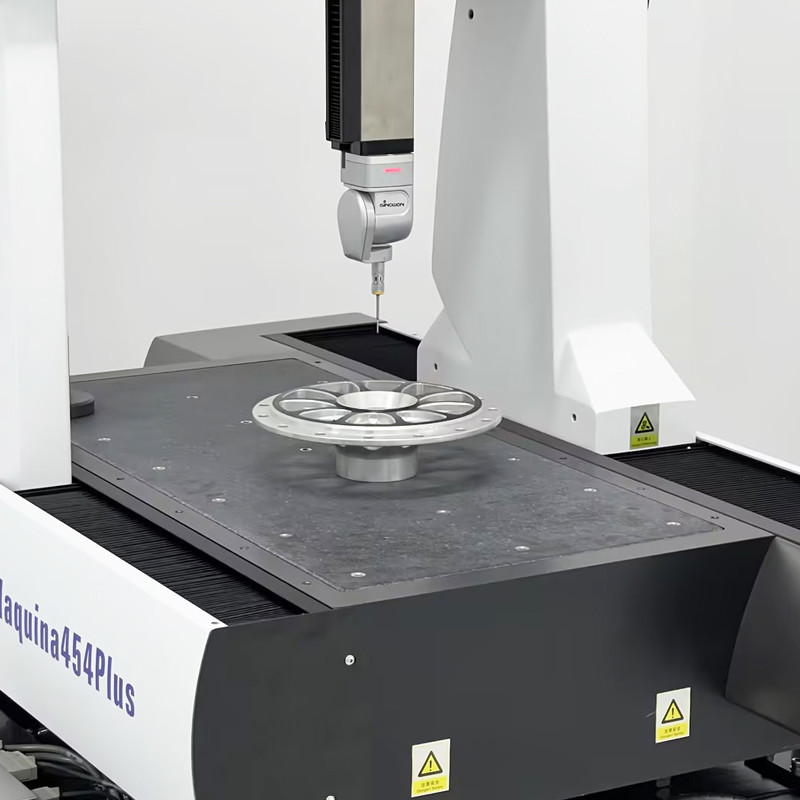

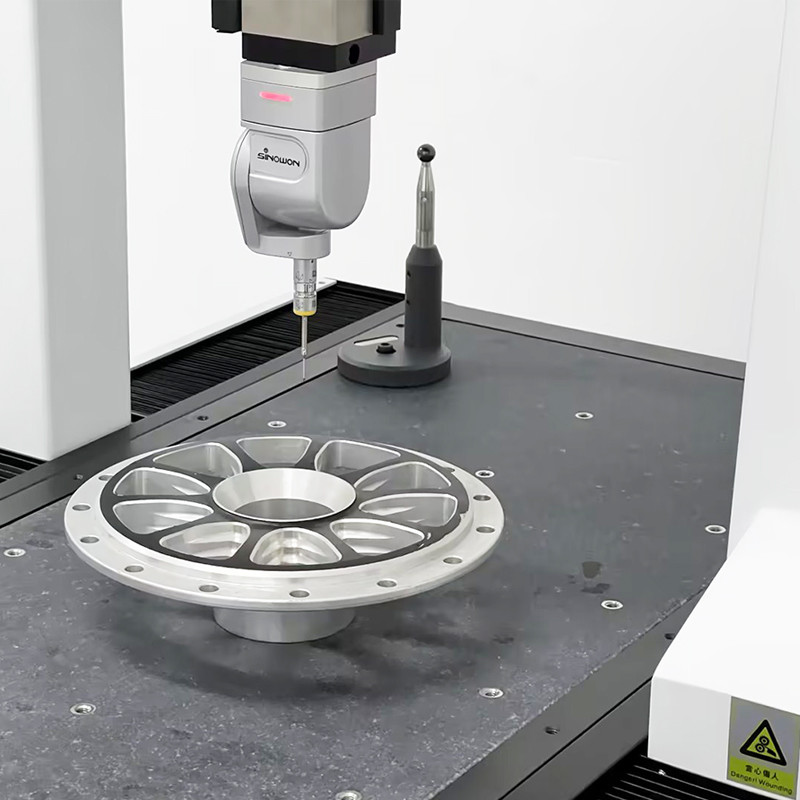

หัวเครื่องสํารวจเรนชาว MH20i
MH20i เป็นหัวสํารวจที่ปรับได้ด้วยมือ
มันรวมตัว TP20 kinematics mount กับ 2 axis indexing
มันสามารถทําความสําเร็จ 168 ตําแหน่งซ้ําใน 15 ° เพิ่มขึ้น
| ลักษณะ | ||
| แกน A ที่สามารถชะแนนได้ (Pitch) | จาก 0° ถึง 90° ขั้นตอน 15° | |
| แกน B ที่สามารถชี้วัดได้ (รอลล์) | ± 180° ขั้นตอน 15° | |
| น้ําหนัก | 210 กรัม | |
| ความซ้ําที่ตั้ง | 1.5 μm | |
| ขนาดสูงสุด | 75 มม. | |
| TP20 คุณลักษณะ | ||
| สัมผัสทิศทาง | 5 ทาง ±X, ±Y, +Z | |
| การซ้ําแบบแบบเดียว | 0.35 μm | |
| โมดูลเปลี่ยนความซ้ํา | 2.0 μm | |
