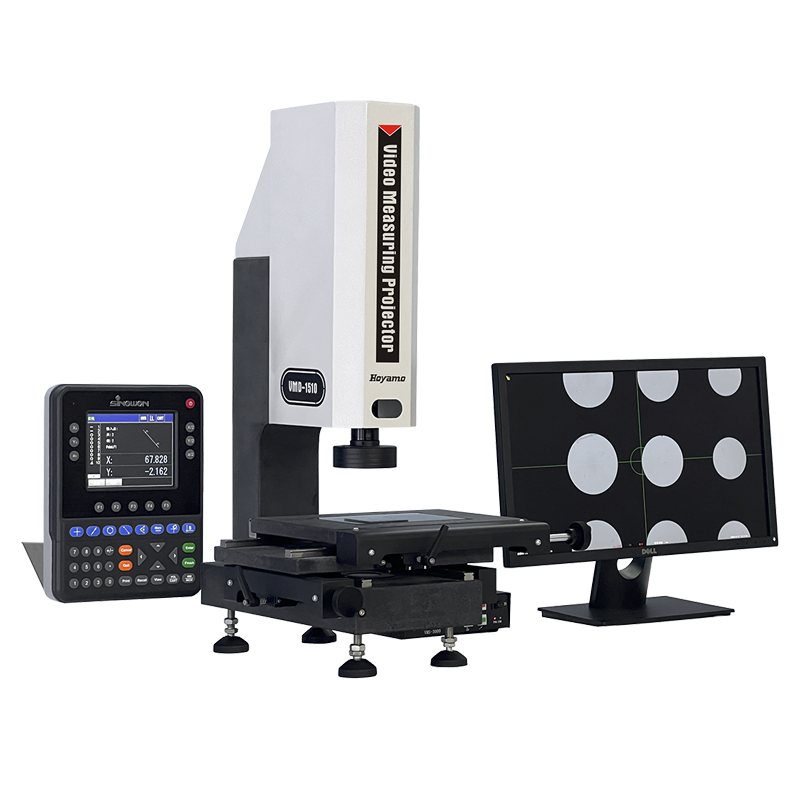

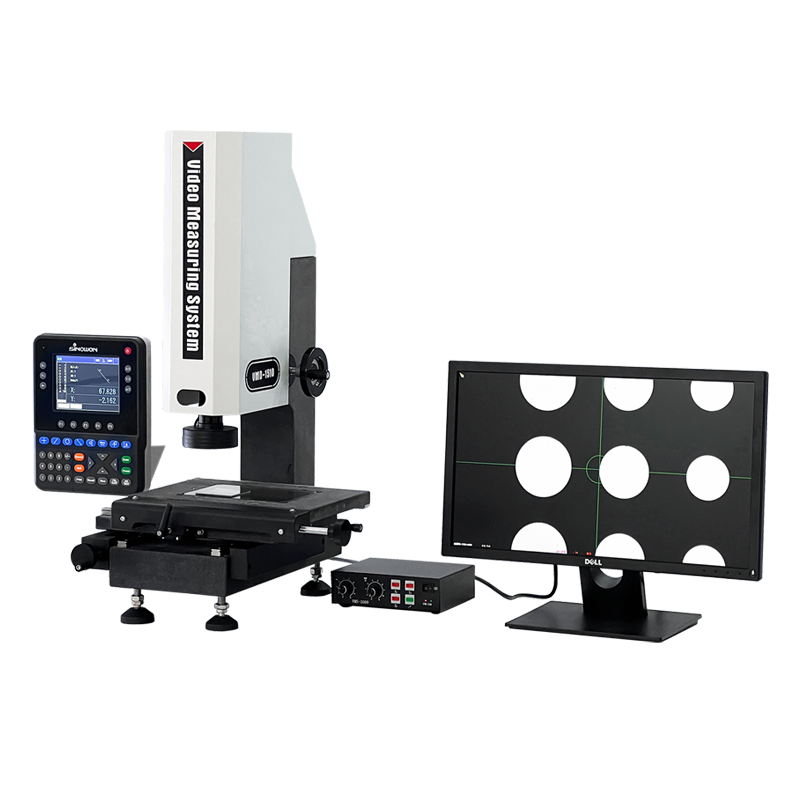

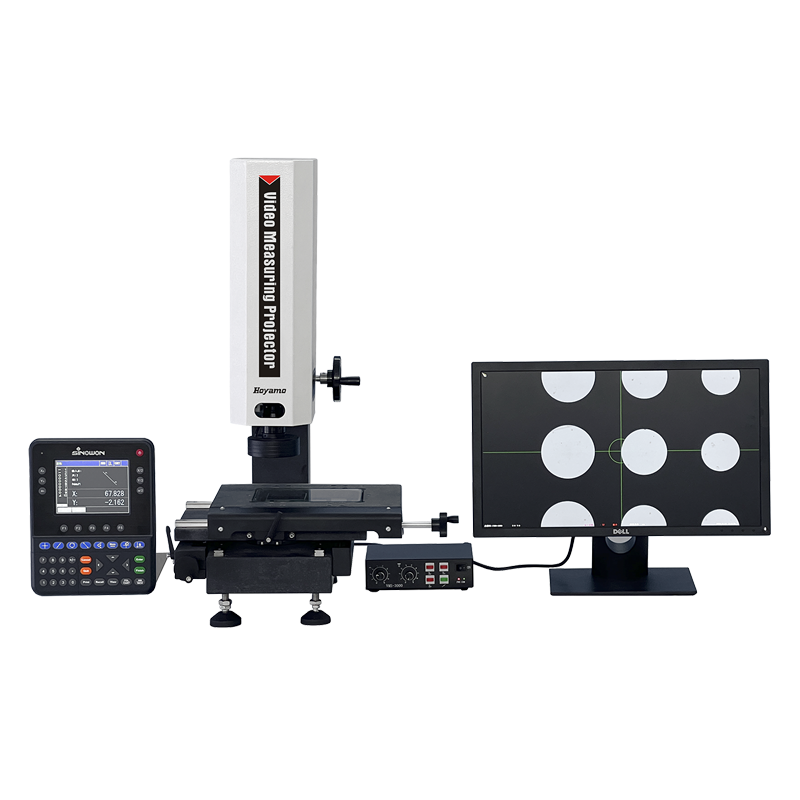

Video Measuring Projector VMD-3020
คุณสมบัติของผลิตภัณฑ์:
l ใช้ฐานและเสาหินแกรนิตเพื่อให้มั่นใจถึงความเสถียรและความแม่นยำของเครื่อง;
l ใช้แท่งขัดเงาแบบไม่มีฟันและอุปกรณ์ล็อคแบบเคลื่อนที่เร็วเพื่อให้แน่ใจว่าข้อผิดพลาดในการส่งคืนของโต๊ะอยู่ในช่วง 2um;
l ใช้ไม้บรรทัดออปติคัลเครื่องมือความแม่นยำสูงและโต๊ะทำงานที่มีความแม่นยำเพื่อให้แน่ใจว่าความแม่นยำ E1 ของเครื่องอยู่ในช่วง ≤3+L/200um;
l ใช้เลนส์ซูมและกล้องดิจิตอลสีความละเอียดสูงเพื่อให้แน่ใจว่าคุณภาพของภาพมีความคมชัดโดยไม่มีการบิดเบือน;
l ใช้แหล่งกำเนิดแสงเย็น LED และแหล่งกำเนิดแสงขนาน LED ด้านล่างเป็นไฟส่องสว่างโปรเจคเตอร์;
l ใช้แหล่งกำเนิดแสงเย็น LED และแหล่งกำเนิดแสงขนาน LED ด้านล่างเป็นไฟส่องสว่างโปรเจคเตอร์;
l ใช้เพื่อปรับสีที่เหมาะสมของเส้นไขว้เพื่อเล็งจุดที่วัด;
l ใช้ระบบประมวลผลข้อมูลการอ่านค่าดิจิตอลมัลติฟังก์ชั่นการวัดแสงหน้าจอสีคุณภาพสูง DP400
ข้อมูลจำเพาะทางเทคนิค:
| สินค้า | Video Measuring Projector VMD Series | ||||
| รุ่น | VMD-1510 | VMD-2010 | VMD-3020 | VMD-4030 | |
| แท่นหินแกรนิต | (310*220) มม. | (390*220) มม. | (505*350) มม. | (605*450) มม. | |
| แท่นกระจก | (179.5*129.5) มม. | (229.5*129.5) มม. | (356*248) มม. | (456*348) มม. | |
| ระยะเคลื่อนที่แกน X/Y | (150*100) มม. | (200*100) มม. | (300*200) มม. | (400*300) มม. | |
| ระยะเคลื่อนที่แกน Z | 100 มม. | 100 มม. | 200 มม. | 200 มม. | |
| มาตราส่วนเชิงเส้น | ความละเอียด: 0.5um | ||||
| ฐานและเสาเครื่องมือ | หินแกรนิตความแม่นยำสูง | ||||
| ความแม่นยำในการวัด* | E1x,y | 3+L/200um | |||
| E1xy | 5+L/200um | ||||
| E1z | 5+L/200um | ||||
| ความแม่นยำในการทำซ้ำ | 2um | ||||
| ระบบส่องสว่าง | ไฟพื้นผิวเย็น LED | ||||
| ไฟขนาน LED ด้านล่าง | |||||
| ไฟโคแอกเซียลเสริม | |||||
| กล้อง HDMI | กล้องความละเอียดสูง 1/3" 2MPixel: 1920*1080@30fps | ||||
| การขยายวิดีโอ | เลนส์ซูมความละเอียดสูง 6.5X พร้อมการขยายภาพด้วยแสง: 0.7X~4.5X, | ||||
| การขยายวิดีโอ: 26X~172X (จอภาพ 21.5') | |||||
| เมาส์ไร้สาย | ใช้เพื่อปรับสีที่เหมาะสมของเส้นไขว้เพื่อเล็งจุดที่วัด | ||||
| จอภาพ HDMI LCD | จอภาพ HDMI LCD 21” | ||||
| การประมวลผลข้อมูลการวัด | การอ่านค่าดิจิตอล DP400 พร้อมหลายภาษา อังกฤษ, จีนดั้งเดิม, ตัวเลือกภาษาอื่นๆ | ||||
| แหล่งจ่ายไฟ | AC220V/50Hz; 110V/60Hz | ||||
| ขนาด (กว้างxลึกxสูง) | (462*401*725) มม. | (477*452*725) มม. | (744*643*1075) มม. | (908*776*1070) มม. | |
| น้ำหนักรวม/สุทธิ | 60/48 กก. | 65/50 กก. | 275/208 กก. | 283 กก. | |
รุ่นและข้อมูลจำเพาะ:
| รุ่น | Code# | รุ่น | Code# | รุ่น | Code# |
| VMD-1510 | 525-020DP | VMD-2010 | 525-020EP | VMD-2515 | 525-020FP |
| VMD-3020 | 525-020GP | VMD-4030 | 525-020HP | VMD-5040 | 525-020JP |
พื้นที่วัดของ VMD Series:
| ระยะเคลื่อนที่มม. | รุ่น | Code# | ระยะเคลื่อนที่แกน X มม. | ระยะเคลื่อนที่แกน Y มม. | ระยะเคลื่อนที่มาตรฐานแกน Z มม. | ระยะเคลื่อนที่สูงสุดที่กำหนดเองของแกน Z มม. |
| 150x100x100 | VMD-1510 | 525-020DP | 150 | 100 | 100 | ------ |
| 200x100x100 | VMD-2010 | 525-020EP | 200 | 100 | 100 | 200 |
| 250x150x200 | VMD-2515 | 525-020FP | 250 | 150 | 200 | 300 |
| 300x200x200 | VMD-3020 | 525-020GP | 300 | 200 | 200 | 400 |
| 400x300x200 | VMD-4030 | 525-020HP | 400 | 300 | 200 | 400 |
| 500x400x200 | VMD-5040 | 525-020JP | 500 | 400 | 200 | 400 |
การอ่านค่าดิจิตอลมัลติฟังก์ชั่นของ Video Measuring Projector DP400
คุณสมบัติ:
Ø หน้าจอสี 5.6〃และปุ่มสัมผัสซิลิโคนแบบปิดผนึก พร้อมข้อมูลครบถ้วน ใช้งานง่าย อายุการใช้งานยาวนาน;
Ø บันทึกองค์ประกอบภาพถาวร 100 รายการ สามารถตั้งค่าและบันทึกวันที่ปัจจุบันได้;
Ø การวัดแบบมัลติฟังก์ชั่น: จุด, เส้น, วงกลม, มุม, ระยะทาง, สี่เหลี่ยม, เกลียวสกรู, วงรี, ช่อง, การปัดเศษ, ที่ตั้งไว้ล่วงหน้า, การก่อสร้าง และอื่นๆ;
Ø ฟังก์ชันการนับทิศทางตรงหรือทิศทางตรงกันข้าม, ค่า 1/2, จุดกึ่งกลาง, ฟังก์ชันการอนุญาต, ฟังก์ชัน Call, ฟังก์ชัน REC (บันทึก) และการวัดแบบวนซ้ำ;
Ø มีการชดเชยส่วนและเชิงเส้นสำหรับ 3 แกน ช่วยให้มั่นใจในความแม่นยำในการวัด;
Ø สามารถเชื่อมต่อสวิตช์เท้า, เครื่องพิมพ์, การตรวจจับขอบออปติคัล และเครื่องมือวัดเสริมอื่นๆ;
Ø ด้วยระบบขั้วและพิกัด และสามารถแสดงมิลลิเมตรและนิ้ว และสามารถเปลี่ยนได้อย่างง่ายดาย;
Ø ด้วยฟังก์ชันการอนุญาตด้วยรหัสผ่านอิสระ เพื่อป้องกันความเป็นไปได้ของการเบี่ยงเบนของข้อมูลจากการทำงานที่ไม่ถูกต้อง นอกจากนี้ยังสามารถเปลี่ยนการตั้งค่าเดิมได้ด้วยการอนุญาตด้วยรหัสผ่าน;
Ø รองรับหลายภาษา: จีน, อังกฤษ และภาษาอื่นๆ
การอ่านค่าดิจิตอลมัลติฟังก์ชั่น ข้อมูลจำเพาะ:
| สินค้า | การอ่านค่าดิจิตอลมัลติฟังก์ชั่นของ Video Measuring Projector |
| รุ่น | DP400 |
| Code# | 510-340 |
| ภาษา | จีน, โปรตุเกส, เยอรมัน และอังกฤษ ฯลฯ |
| ขนาดหน้าจอ LCD | 115 มม.×85 มม. |
| ความละเอียดหน้าจอ LCD | 640*480 |
| ช่วงการแสดงผลดิจิตอล | 8 หลัก (พร้อมจุดทศนิยม) |
| แกนแสดงผล | 3 แกน (X,Y,Z/Q) |
| รุ่นแสดงผล Z/Q | ความยาวหรือมุม |
| รุ่นแสดงผลมุม | องศา, นาที และวินาที หรือองศา |
| สัญญาณของมาตราส่วนเชิงเส้น |
คลื่นสี่เหลี่ยม TTL หรือคลื่นไซน์ AC ที่มีมุมต่างเฟส 90 ° สองมุม, ความจุไดรฟ์มากกว่า 10MA |
| ความละเอียดของมาตราส่วนเชิงเส้น | 0.1um,0.2um,0.5um, 1um,2um,5um |
| อัตราการส่งข้อมูล | 4800,9600,14400,19200,38400,57600 |
| พอร์ตเอาต์พุตข้อมูล | RS232, อินเทอร์เฟซแม่ DB-9 |
| แป้นพิมพ์การทำงาน | แป้นพิมพ์ชนิดสัมผัสซิลิโคนแบบปิดผนึก |
| พอร์ตขยาย | สวิตช์เท้า, เครื่องพิมพ์, ตัวค้นหาขอบออปติคัล ฯลฯ |
| แหล่งจ่ายไฟอินพุต | AC90V-240V,15W |
