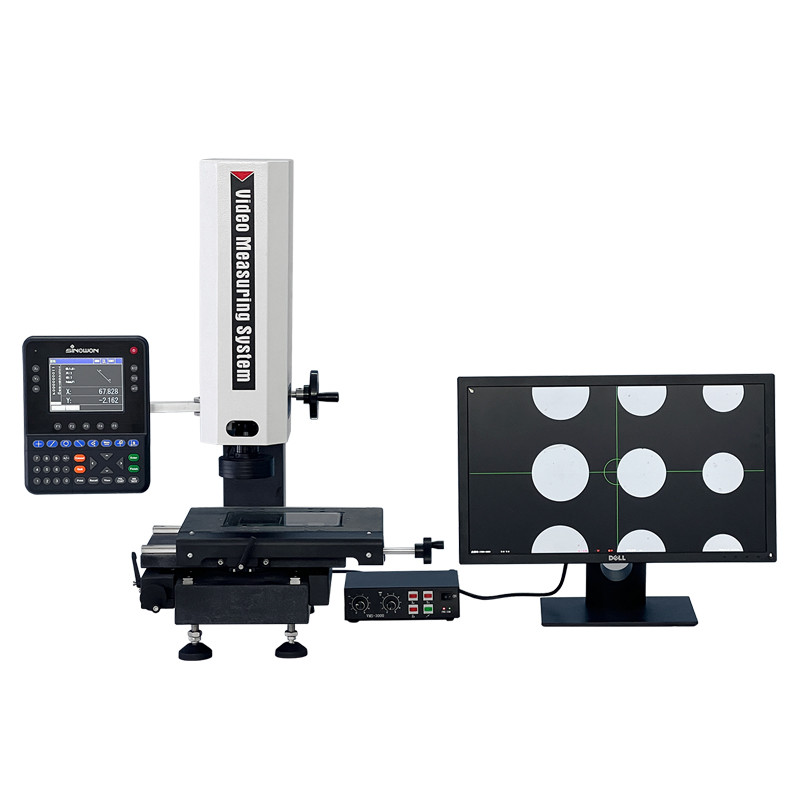

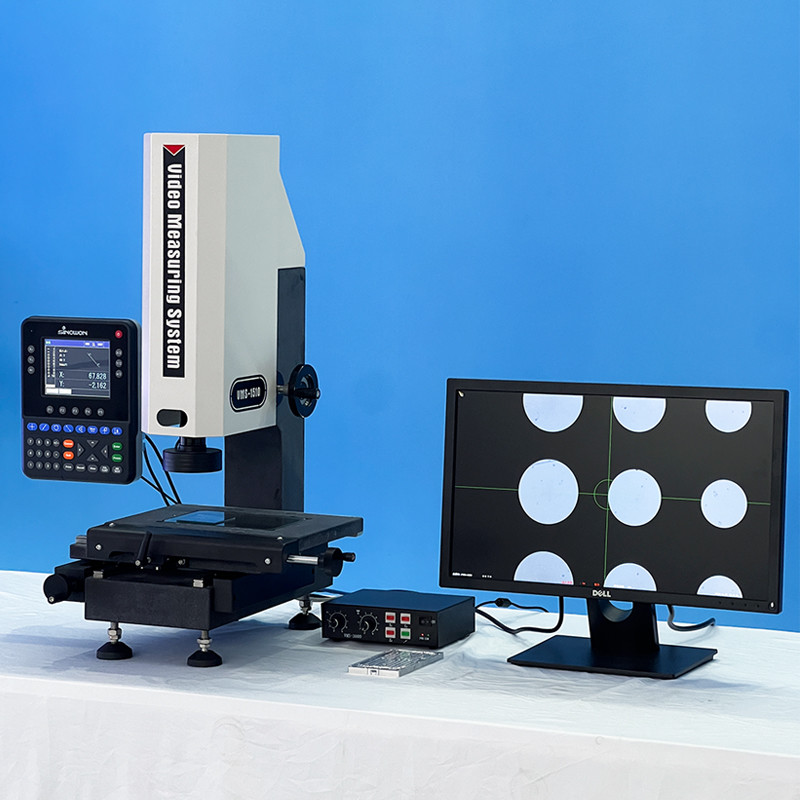

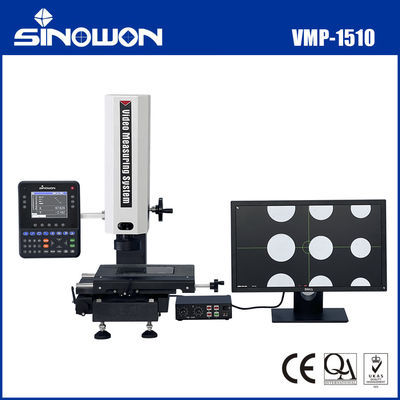

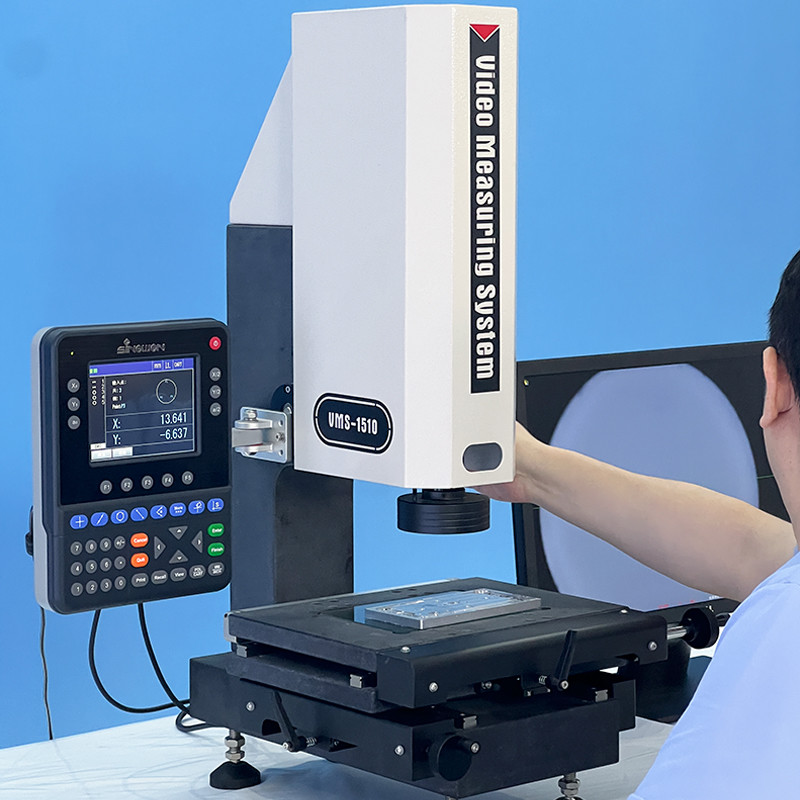

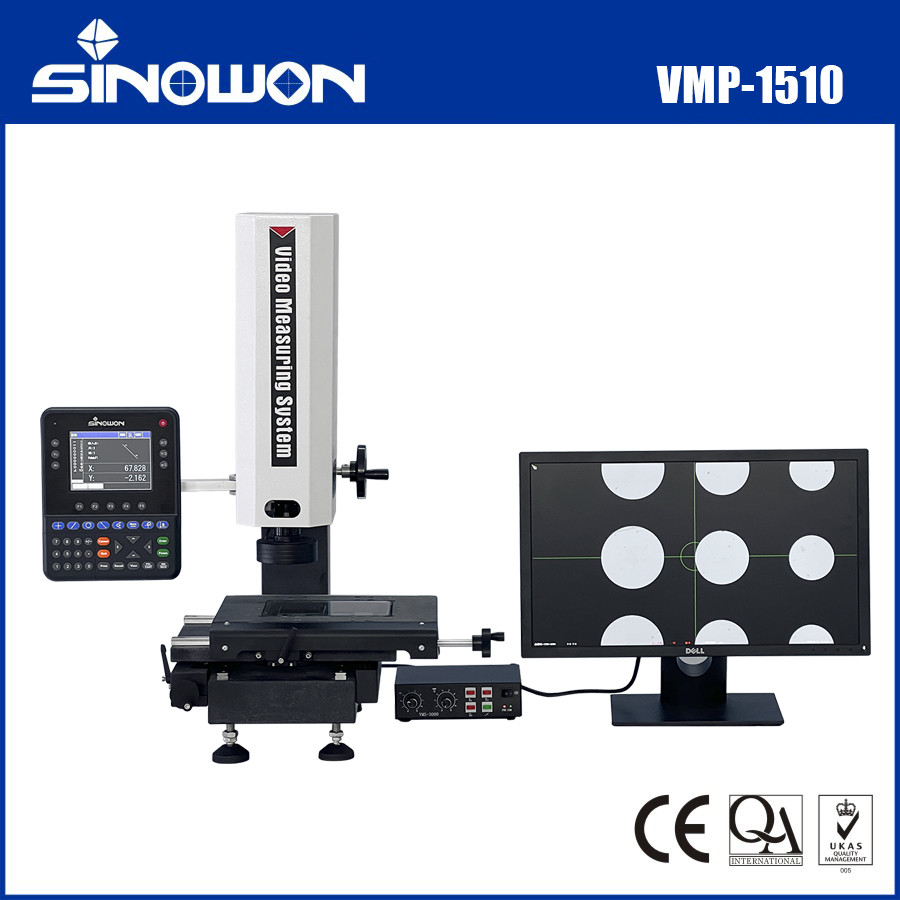

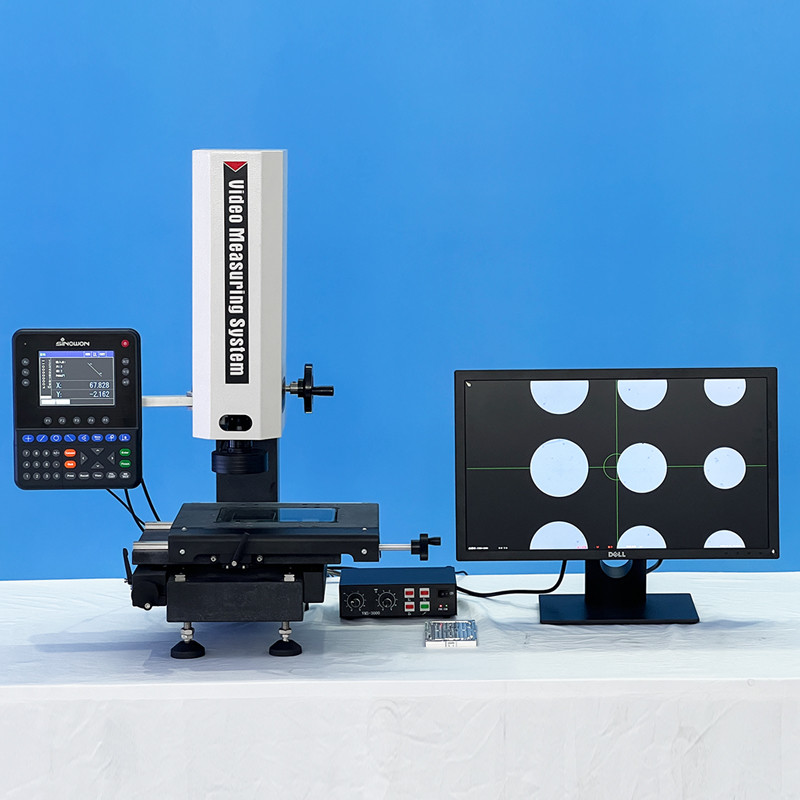

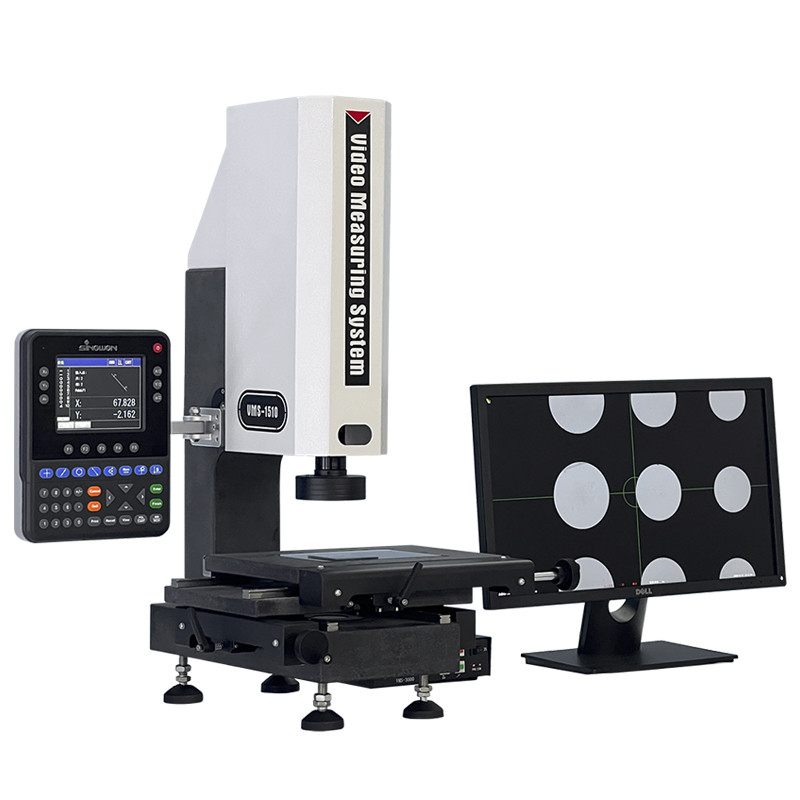

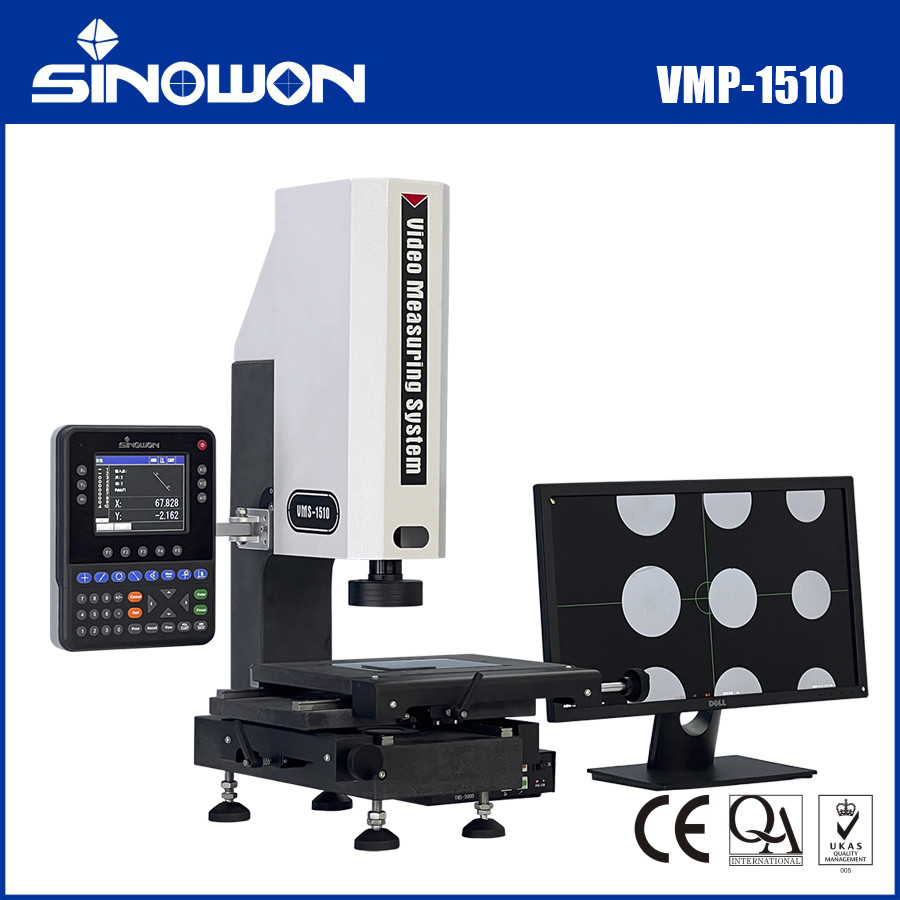

Video Measuring Projector VMP-1510
คุณสมบัติของผลิตภัณฑ์:
l ใช้ฐานและเสาหินแกรนิตเพื่อให้มั่นใจถึงความเสถียรและความแม่นยำของเครื่อง;
l ใช้แท่งขัดเงาแบบไม่มีฟันและอุปกรณ์ล็อคแบบเคลื่อนที่เร็วเพื่อให้แน่ใจว่าข้อผิดพลาดในการส่งคืนของโต๊ะอยู่ในช่วง 2um;
l ใช้ไม้บรรทัดออปติคัลของเครื่องมือที่มีความแม่นยำสูงและโต๊ะทำงานที่มีความแม่นยำเพื่อให้แน่ใจว่าความแม่นยำ E1 ของเครื่องอยู่ในช่วง ≤2.5+L/200um;
l ใช้เลนส์ซูมและกล้องดิจิทัลสีความละเอียดสูงเพื่อให้แน่ใจว่าคุณภาพของภาพมีความคมชัดโดยไม่มีการบิดเบือน;
l ใช้แหล่งกำเนิดแสงเย็น LED และแหล่งกำเนิดแสงขนาน LED ด้านล่างเป็นไฟส่องสว่างโปรเจคเตอร์;
l ใช้แหล่งกำเนิดแสงเย็น LED และแหล่งกำเนิดแสงขนาน LED ด้านล่างเป็นไฟส่องสว่างโปรเจคเตอร์;
l ใช้เพื่อปรับสีที่เหมาะสมของเส้นไขว้เพื่อเล็งจุดที่วัด;
l ใช้ระบบประมวลผลข้อมูลการอ่านค่าดิจิทัลมัลติฟังก์ชั่นการวัดสีคุณภาพสูง DP400
ข้อมูลจำเพาะทางเทคนิค:
| สินค้า | Video Measuring Projector |
| รุ่น | VMP-1510 |
| รหัส# | 525-020P |
| แท่นหินแกรนิต | (310*220) มม. |
| แท่นกระจก | (179.5*129.5) มม. |
| ระยะการเดินทางแกน X/Y | (150*100) มม. |
| ระยะการเดินทางแกน Z | รางนำเชิงเส้นความแม่นยำสูง, ระยะการเดินทางที่มีประสิทธิภาพ 100 มม. |
| มาตราส่วนเชิงเส้น X/Y | ความละเอียด: 0.5um |
| ฐานและเสาเครื่องมือ | หินแกรนิตความแม่นยำสูง |
| ความแม่นยำในการวัด* | E1x, y: 2.5+L/200um |
| E2xy: 4+L/200um | |
| ความแม่นยำในการทำซ้ำ | 2um |
| ระบบส่องสว่าง | ไฟเย็น LED |
| ไฟขนาน LED ด้านล่าง | |
| ไฟโคแอกเซียลเสริม | |
| กล้อง HDMI | กล้องความละเอียดสูง 1/3" 2MPixel: 1920*1080@30fps |
| กำลังขยายวิดีโอ | เลนส์ซูมความละเอียดสูง 6.5X พร้อมกำลังขยายออปติคัล: 0.7X~4.5X, |
| กำลังขยายวิดีโอ: 26X~172X (จอภาพ 21.5') | |
| เมาส์ไร้สาย | ใช้เพื่อปรับสีที่เหมาะสมของเส้นไขว้เพื่อเล็งจุดที่วัด |
| จอภาพ HDMI LCD | จอภาพ HDMI LCD 21” |
| การประมวลผลข้อมูลการวัด | การอ่านค่าดิจิทัล DP400 พร้อมหลายภาษา อังกฤษ, จีนดั้งเดิม, ตัวเลือกภาษาอื่นๆ |
| แหล่งจ่ายไฟ | AC220V/50Hz; 110V/60Hz |
| ขนาด (กว้างxลึกxสูง) | (462*401*725) มม. |
| น้ำหนักรวม/สุทธิ | 60/48 กก. |

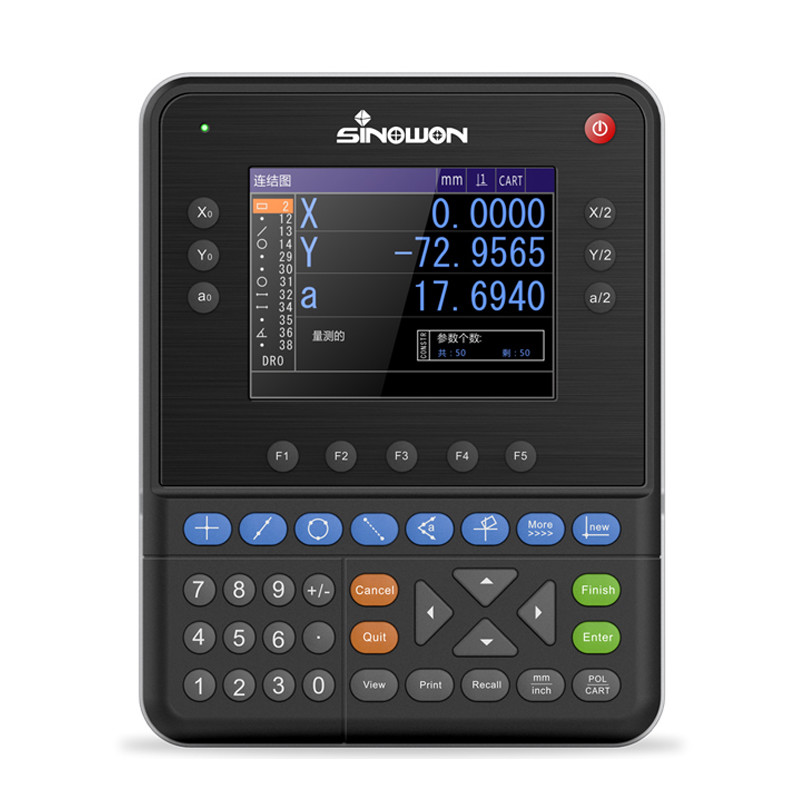

การอ่านค่าดิจิทัลมัลติฟังก์ชั่นของ Video Measuring Projector DP400
คุณสมบัติ:
Ø หน้าจอสี 5.6〃และปุ่มสัมผัสซิลิโคนแบบปิดผนึก พร้อมข้อมูลครบถ้วน ใช้งานง่าย อายุการใช้งานยาวนาน;
Ø บันทึกองค์ประกอบภาพถาวร 100 รายการ สามารถตั้งค่าและบันทึกวันที่ปัจจุบันได้;
Ø การวัดแบบมัลติฟังก์ชั่น: จุด, เส้น, วงกลม, มุม, ระยะทาง, สี่เหลี่ยม, เกลียวสกรู, วงรี, ช่อง, การปัดเศษ, ที่ตั้งไว้ล่วงหน้า, การก่อสร้าง และอื่นๆ;
Ø ฟังก์ชันการนับทิศทางตรงหรือทิศทางตรงกันข้าม, ค่า 1/2, จุดกึ่งกลาง, ฟังก์ชันการอนุญาต, ฟังก์ชันการโทร, ฟังก์ชัน REC (บันทึก) และการวัดรอบ;
Ø มีการชดเชยส่วนและเชิงเส้นสำหรับ 3 แกน เพื่อให้มั่นใจถึงความแม่นยำในการวัด;
Ø สามารถเชื่อมต่อสวิตช์เท้า, เครื่องพิมพ์, การตรวจจับขอบออปติคัล และเครื่องมือช่วยวัดอื่นๆ;
Ø ด้วยระบบขั้วและพิกัด และสามารถแสดงมิลลิเมตรและนิ้ว และสามารถเปลี่ยนได้อย่างง่ายดาย;
Ø ด้วยฟังก์ชันการอนุญาตด้วยรหัสผ่านอิสระ เพื่อป้องกันความเป็นไปได้ของการเบี่ยงเบนของข้อมูลจากการทำงานผิดพลาด นอกจากนี้ยังสามารถเปลี่ยนการตั้งค่าเดิมได้ด้วยการอนุญาตด้วยรหัสผ่าน;
Ø รองรับหลายภาษา: จีน, อังกฤษ และภาษาอื่นๆ
การอ่านค่าดิจิทัลมัลติฟังก์ชั่น ข้อมูลจำเพาะ:
| สินค้า | การอ่านค่าดิจิทัลมัลติฟังก์ชั่นของ Video Measuring Projector |
| รุ่น | DP400 |
| รหัส# | 510-340 |
| ภาษา | จีน, โปรตุเกส, เยอรมัน และอังกฤษ ฯลฯ |
| ขนาดหน้าจอ LCD | 115mm×85mm |
| ความละเอียดหน้าจอ LCD | 640*480 |
| ช่วงการแสดงผลดิจิทัล | 8 หลัก (พร้อมจุดทศนิยม) |
| แกนแสดงผล | 3 แกน (X,Y,Z/Q) |
| รุ่นแสดงผล Z/Q | ความยาวหรือมุม |
| รุ่นแสดงผลมุม | องศา, นาที และวินาที หรือองศา |
| สัญญาณของมาตราส่วนเชิงเส้น |
คลื่นสี่เหลี่ยม TTL หรือคลื่นไซน์ AC ของความแตกต่างของมุมเฟส 90 ° สองมุม, ความจุไดรฟ์มากกว่า 10MA |
| ความละเอียดมาตราส่วนเชิงเส้น | 0.1um,0.2um,0.5um, 1um,2um,5um |
| อัตราบอด | 4800,9600,14400,19200,38400,57600 |
| พอร์ตเอาต์พุตข้อมูล | RS232, อินเทอร์เฟซ DB-9 Parent |
| แป้นพิมพ์การทำงาน | แป้นพิมพ์ชนิดสัมผัสซิลิโคนแบบปิดผนึก |
| พอร์ตขยาย | สวิตช์เท้า, เครื่องพิมพ์, ตัวค้นหาขอบออปติคัล ฯลฯ |
| แหล่งจ่ายไฟอินพุต | AC90V-240V,15W |
