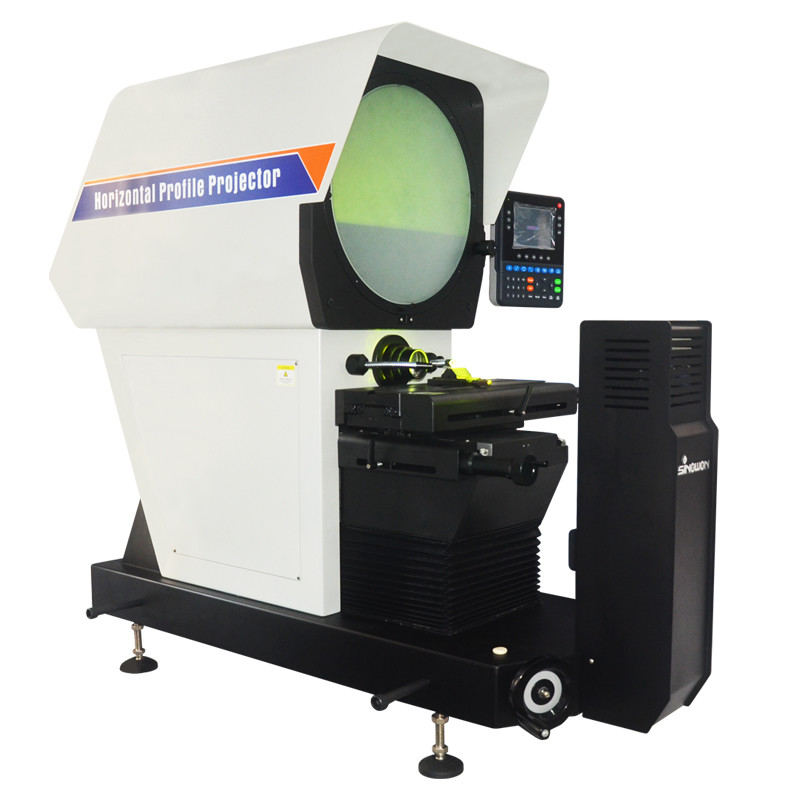

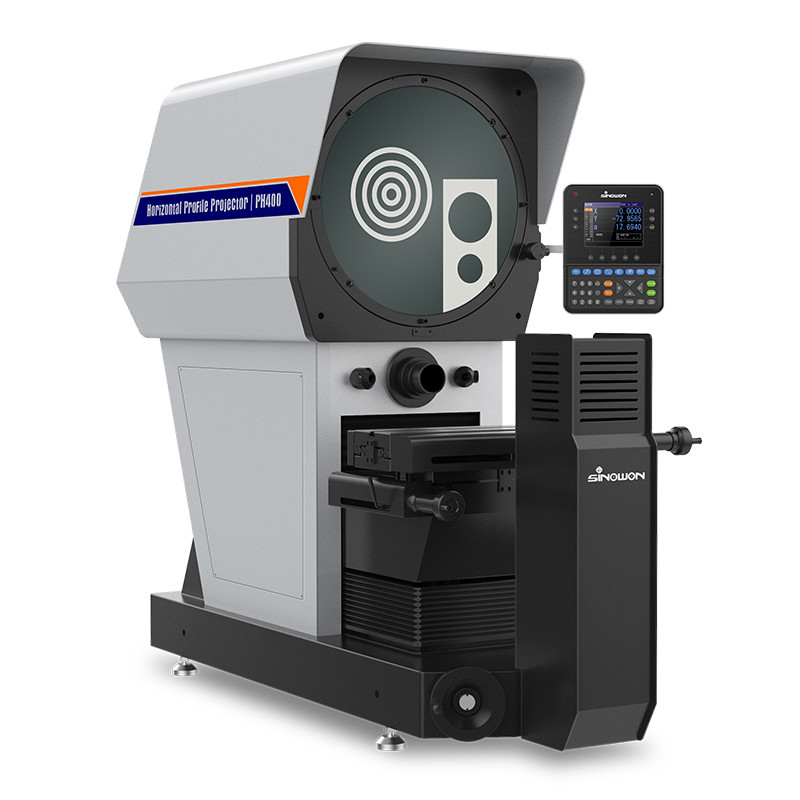

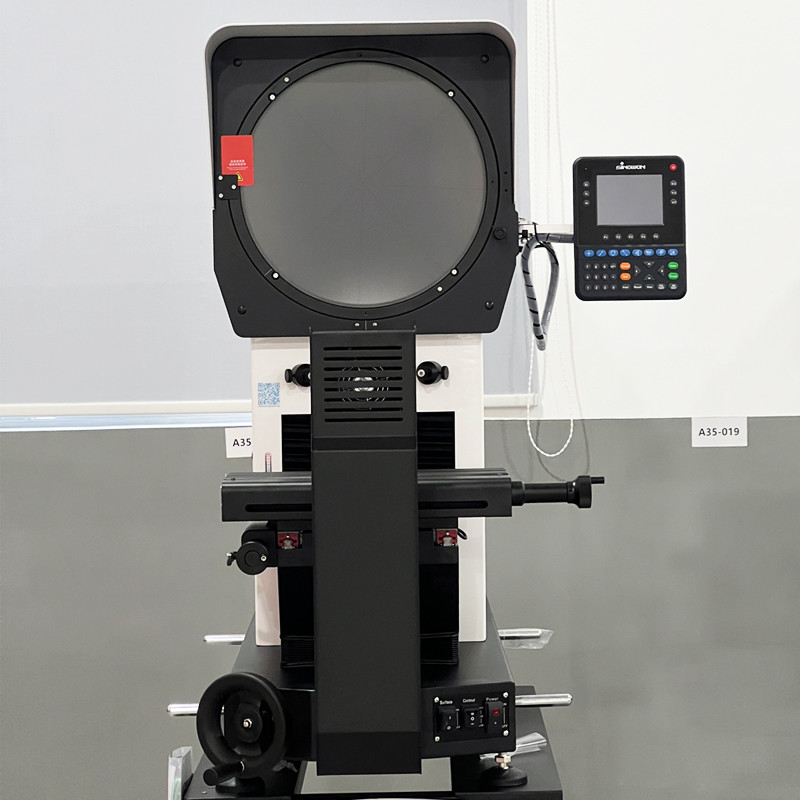

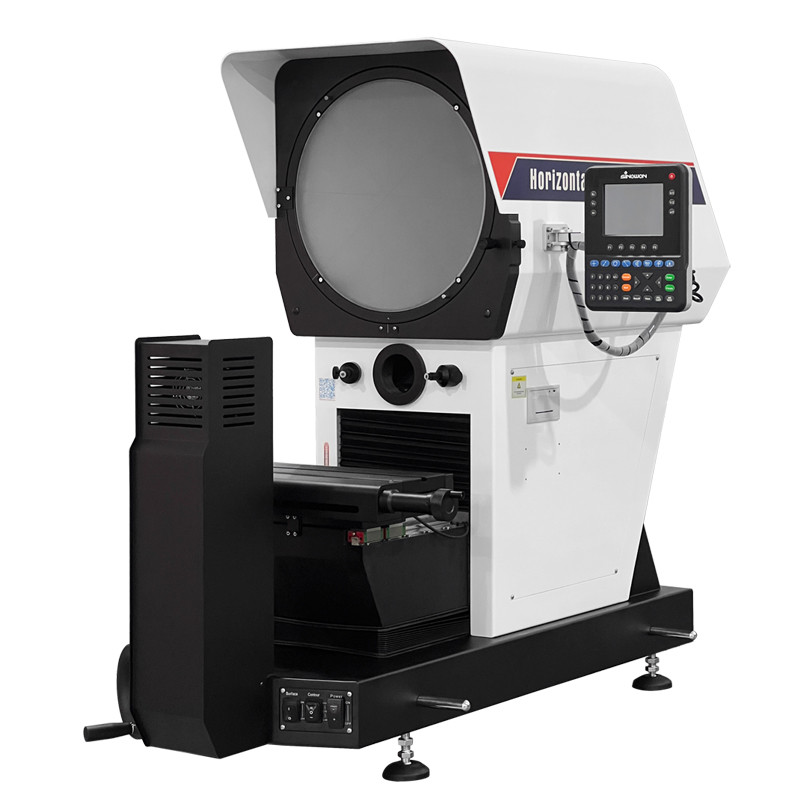

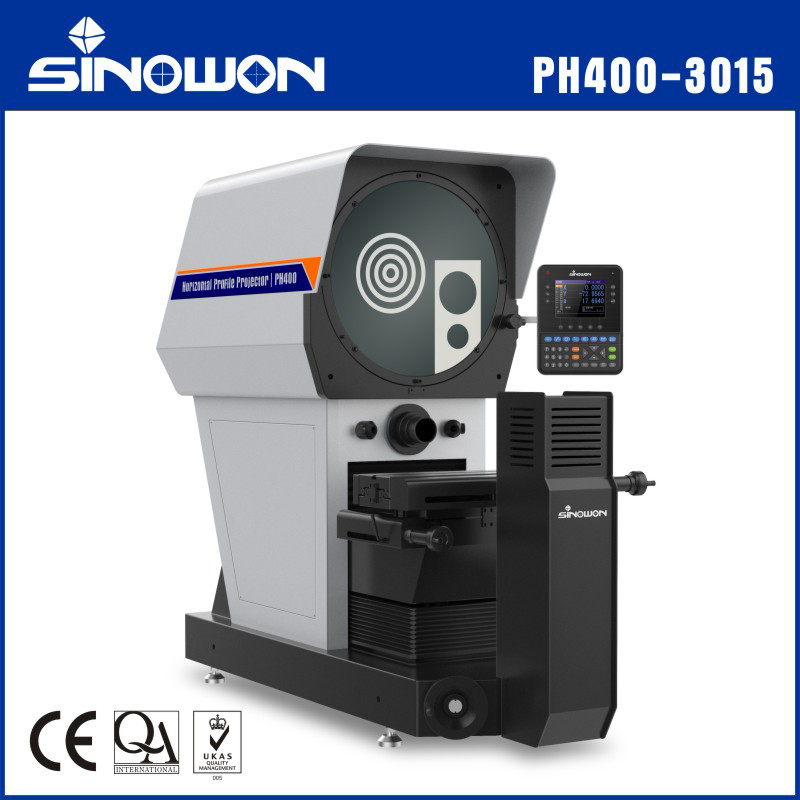

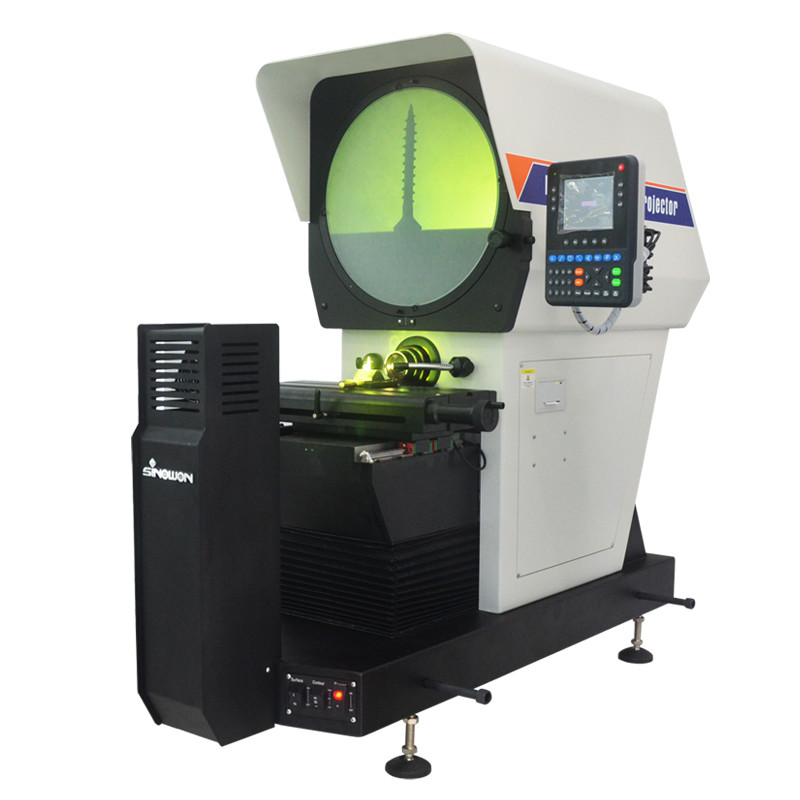

Ø400mm Digital Horizontal Profile Projector PH400-3015
คุณสมบัติ:
ข้อมูลจำเพาะ:
| สินค้า | Ø400mm Digital Horizontal Profile Projector |
| รุ่น | PH400-3015 |
|
รหัส# |
512-400 |
| ขนาดแท่นทำงาน | 455x126mm |
| ระยะการเคลื่อนที่ของแท่นทำงาน | 300x150mm |
| การโฟกัส | 120mm |
| ความแม่นยำ | ≤3+L/200(um) |
| ความละเอียด | 0.0005mm |
| น้ำหนักบรรทุก | 15Kg |
| หน้าจอ | Dia:412mm, ช่วงการวัด ≥ Ø400 |
| มุมการหมุน 0~360° ; ความละเอียด: 1’ หรือ 0.01°, ความแม่นยำ 6’ | |
| Digital Readout | DP400 จอแสดงผลดิจิตอล LCD หลากสี |
| ไฟส่องสว่าง |
ไฟส่องสว่างคอนทัวร์: 3.2V/10W LED ไฟส่องสว่างพื้นผิว: หลอดฮาโลเจน 220V/130W |
| สภาพแวดล้อมในการทำงาน | อุณหภูมิ: 20℃±5℃, ความชื้น: 40％－70％RH |
| แหล่งจ่ายไฟ | AC110V/60Hz; 220V/50Hz, 200W |
| ขนาด (ยาว×กว้าง×สูง) | 1210*633*1455mm |
| ขนาดบรรจุภัณฑ์ (ยาว×กว้าง×สูง) | 1630*780*1500mm |
| น้ำหนักรวม/สุทธิ | 350/300kg |
เลนส์วัตถุประสงค์:
| การขยายภาพ | 5X(เสริม) | 10X(มาตรฐาน) | 20X(เสริม) | 50X(เสริม) |
| ขอบเขตการมองเห็น | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| ระยะการทำงาน | 65mm | 80mm | 67.7mm | 51.4mm |
จอแสดงผลดิจิตอลมัลติฟังก์ชั่นสี DP400
คุณสมบัติ:
Ø 5.6〃หน้าจอสีและปุ่มสัมผัสซิลิโคนแบบปิดผนึก พร้อมข้อมูลครบถ้วน ใช้งานง่าย อายุการใช้งานยาวนาน
Ø บันทึกองค์ประกอบภาพถาวร 100 รายการ สามารถตั้งค่าและบันทึกวันที่ปัจจุบันได้
Ø การวัดแบบมัลติฟังก์ชั่น: จุด, เส้น, วงกลม, มุม, ระยะทาง, สี่เหลี่ยม, เกลียวสกรู, วงรี, ช่อง, การปัดเศษ, ที่ตั้งไว้ล่วงหน้า, การก่อสร้าง และอื่นๆ
Ø ฟังก์ชันการนับทิศทางตรงหรือทิศทางตรงข้าม, ค่า 1/2, จุดกึ่งกลาง, ฟังก์ชันการอนุญาต, ฟังก์ชัน Call, ฟังก์ชัน REC (บันทึก) และการวัดแบบวนซ้ำ
Ø การชดเชยส่วนและเชิงเส้นมีให้สำหรับ 3 แกน เพื่อให้มั่นใจถึงความแม่นยำในการวัด
Ø สามารถเชื่อมต่อสวิตช์เท้า, เครื่องพิมพ์, การตรวจจับขอบออปติคัล และเครื่องมือช่วยวัดอื่นๆ ได้หลายรายการ
Ø พร้อมระบบขั้วและพิกัด และสามารถแสดงมิลลิเมตรและนิ้ว และสามารถเปลี่ยนได้อย่างง่ายดาย
Ø พร้อมฟังก์ชันการอนุญาตด้วยรหัสผ่านอิสระ เพื่อป้องกันความเป็นไปได้ของการเบี่ยงเบนของข้อมูลจากการทำงานผิดพลาด นอกจากนี้ยังสามารถเปลี่ยนการตั้งค่าเดิมได้ด้วยการอนุญาตด้วยรหัสผ่าน
Ø รองรับหลายภาษา: จีน, อังกฤษ และภาษาอื่นๆ
ข้อมูลจำเพาะ:
| รุ่น | DP400 |
| รหัส# | 510-340 |
| ภาษา | จีนตัวย่อ, จีนตัวเต็ม, โปรตุเกส, เยอรมัน และอังกฤษ ฯลฯ |
| ขนาดหน้าจอ LCD | 115mm×85mm |
| ความละเอียดหน้าจอ LCD | 640*480 |
| ช่วงการแสดงผลดิจิตอล | 8 หลัก (พร้อมจุดทศนิยม) |
| แกนแสดงผล | 3 แกน (X,Y,Z/Q) |
| รุ่นแสดงผล Z/Q | ความยาวหรือมุม |
| รุ่นแสดงผลมุม | องศา, ลิปดา และวินาที หรือองศา |
| สัญญาณสเกลเชิงเส้น | คลื่นสี่เหลี่ยม TTL หรือคลื่นไซน์ AC ของความแตกต่างของมุมเฟส 90 ° สององศา ความสามารถในการขับเคลื่อนมากกว่า 10MA |
| ความละเอียดสเกลเชิงเส้น | 0.1um,0.2um,0.5um, 1um,2um,5um |
| อัตราการส่งข้อมูล | 4800,9600,14400,19200,38400,57600 |
| พอร์ตเอาต์พุตข้อมูล | RS232, อินเทอร์เฟซ DB-9 Parent |
| แป้นพิมพ์การทำงาน | แป้นพิมพ์ชนิดสัมผัสซิลิโคนแบบปิดผนึก |
| พอร์ตขยาย | สวิตช์เท้า, เครื่องพิมพ์, ตัวค้นหาขอบออปติคัล ฯลฯ |
| แหล่งจ่ายไฟอินพุต | AC90V-240V,15W |
| สภาพแวดล้อมการทำงาน | อุณหภูมิในการทำงาน: 0 ℃～40 ℃；อุณหภูมิในการจัดเก็บ: -10 ℃～60℃；ความชื้นสัมพัทธ์:<90%RH |
