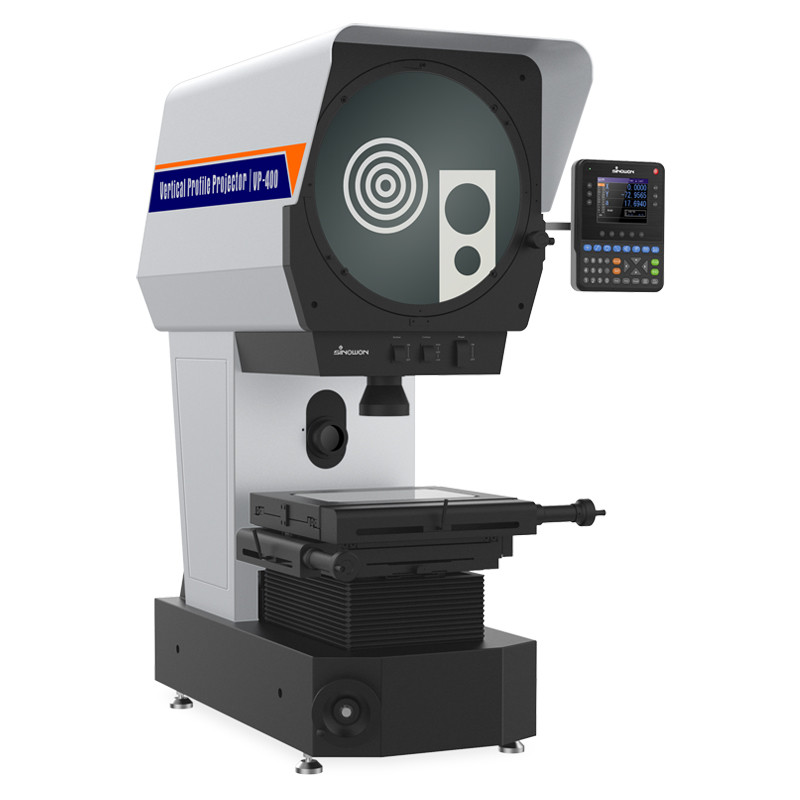

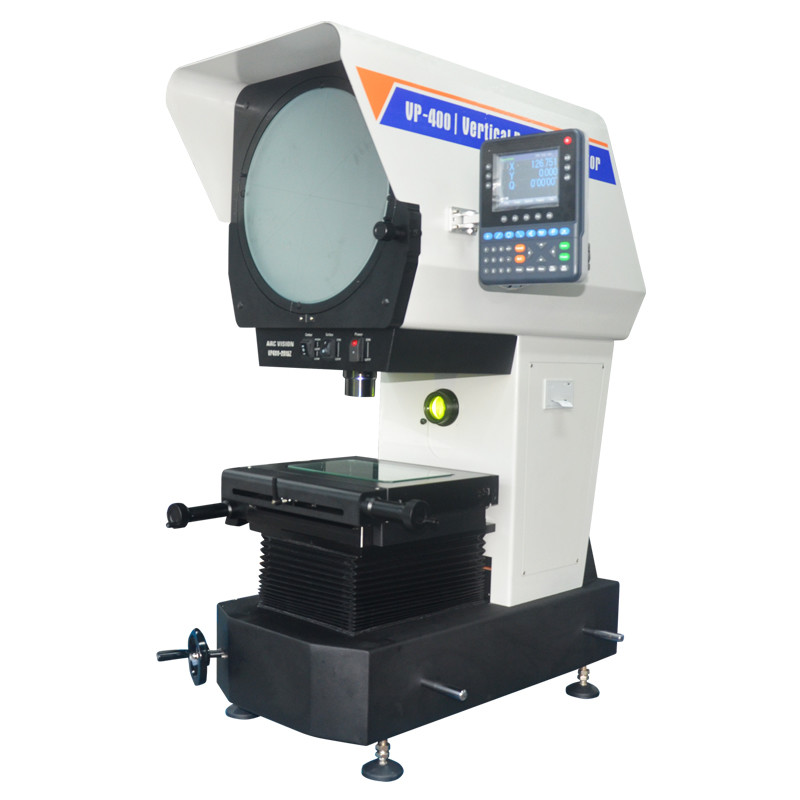

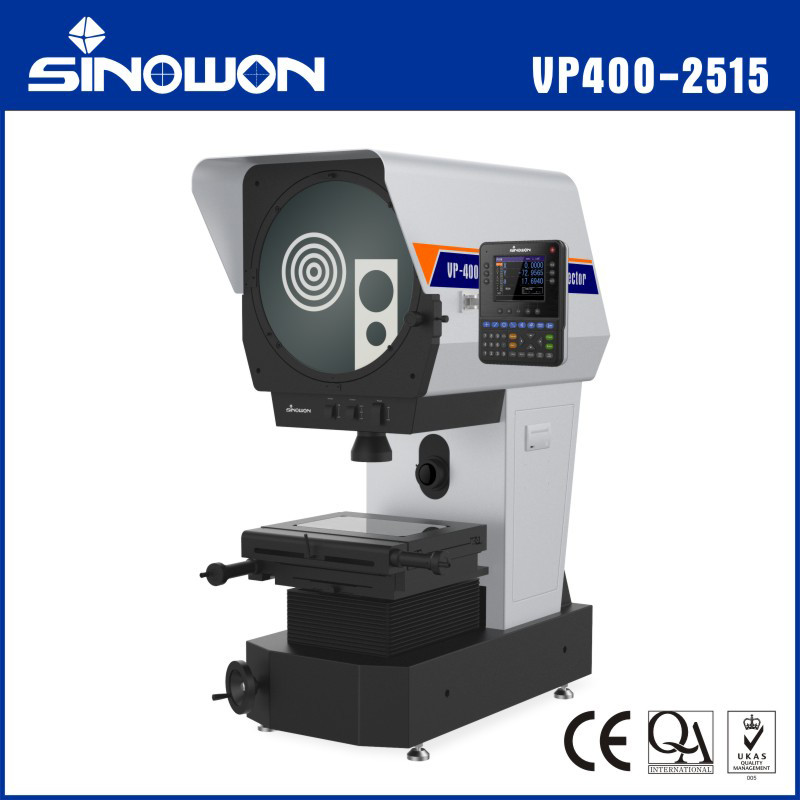

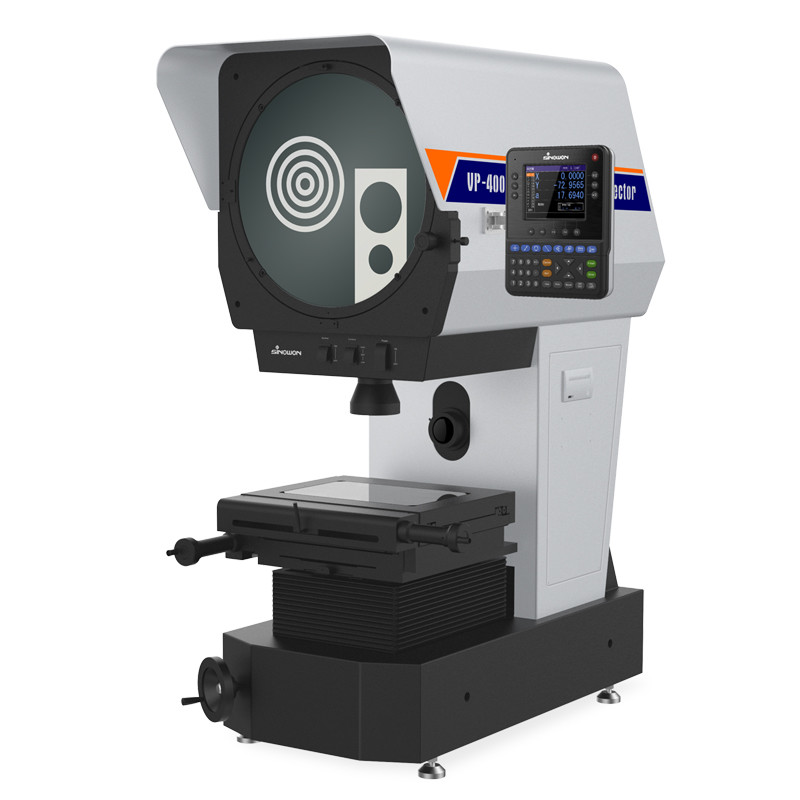

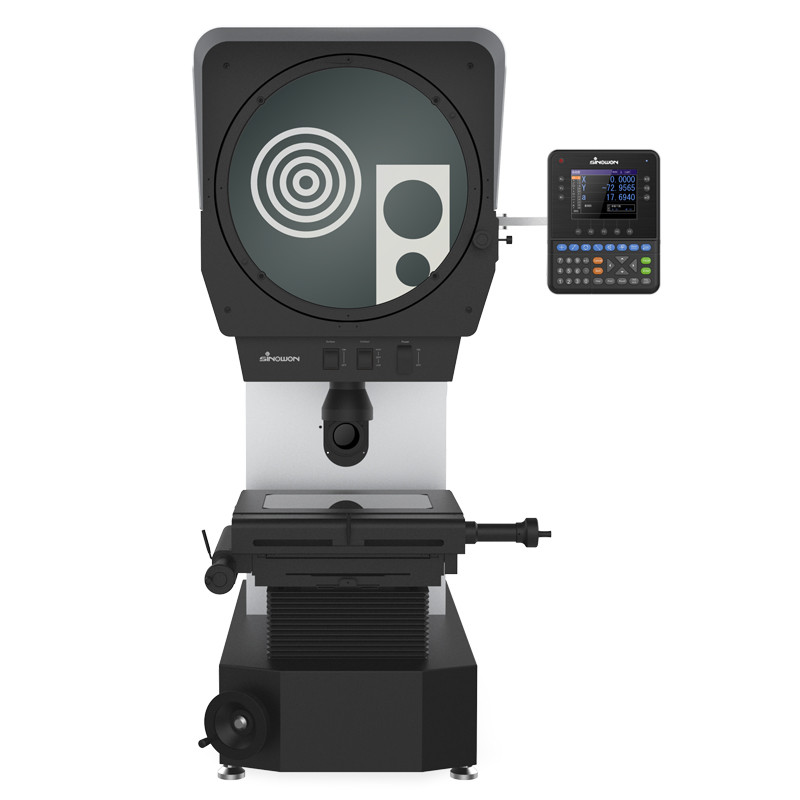

Ø400 มิลลิเมตร โปรเจคเตอร์รูปตั้งดิจิตอล VP400-2515
ลักษณะ:
● ระบบยกรับรองรถรางขวางและการขับเคลื่อนสกรูความแม่นยํา ทําให้การยกกระบวนการสะดวกสบายและมั่นคงมากขึ้น
● เครื่องสะท้อนกระบวนการการเคลือบ, ภาพที่ชัดเจนและกันฝุ่นที่ดี
● การปรับลักษณะและการส่องแสงพื้นผิว เพื่อตอบสนองความต้องการของชิ้นงานที่แตกต่างกัน
● การนําเข้าแสงสว่างสูงและการใช้งาน LED ระยะยาว เพื่อรับรองความต้องการในการวัดความแม่นยํา
● ระบบแสงความละเอียดสูงที่มีภาพที่ชัดเจนและความผิดพลาดการขยายน้อยกว่า 0.08%
● ระบบการเย็นแฟน Bi-axial ที่มีพลังงานมาก
● DRO DP400 ที่มีประสิทธิภาพและมีสีสัน สะดวกในการวัด 2 มิติอย่างรวดเร็วและแม่นยํา
● มีเครื่องพิมพ์ขนาดเล็กในตัว สามารถพิมพ์และบันทึกข้อมูลได้
● พร้อมเป้าหมาย 10X แบบมาตรฐาน เป้าหมาย 5X, 20X, 50X แบบตัวเลือก โต๊ะหมุน เป้าหมายสวิทช์ขา, เครื่องจับ เป็นต้น
รายละเอียด
| สินค้า | โปรเจคเตอร์โปรไฟล์แนวตั้งดิจิตอลขนาด 400 มม | |

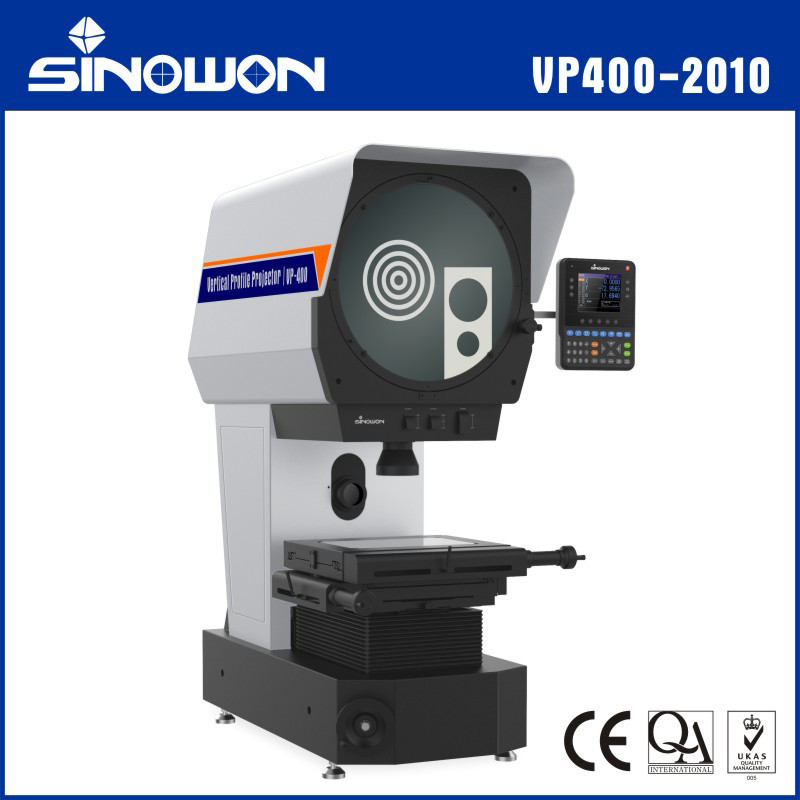

| รูปกลับ | VP400-2010 (# 511-410) | VP400-2515 (# 511-420) |
| ภาพด้านหน้า | VP400-2010Z ((# 511-410Z) | VP400-2515Z ((# 511-420Z) |
| ขนาดเวทีโลหะ | 308x408 มิลลิเมตร | 308x408 มิลลิเมตร |
| ขนาดเวทีแก้ว | 198x306 มิลลิเมตร | 198x306 มิลลิเมตร |
| การเดินทางในระยะ | 200x100 มิลลิเมตร | 250x150 มิลลิเมตร |
| ขนาดสินค้า ((L × W × H) | 1003x617x1309 มิลลิเมตร | 1003x617x1309 มิลลิเมตร |
| ขนาดบรรจุ ((L × W × H) | 1200x800x1580 มม. | 1200x800x1580 มม. |
| สมาธิ | 100 มม. | |
| ความถูกต้อง | ≤3+L/200 ((um) | |
| การแก้ไข | 0.0005 มิลลิเมตร | |
| น้ําหนักของภาระ | 10 กิโลกรัม | |
| หน้าจอ | กว้าง: φ412mm ระยะการวัด ≥ Ø400 | |
| มุมหมุน 0 ~ 360 °;ความละเอียด: 1 หรือ 0.01 ° ความแม่นยํา 6 | ||
| การอ่านดิจิตอล | DP400 (510-340) เครื่องอ่านดิจิตอล LCD สีหลายฟังก์ชัน | |
| การส่องแสง |
การส่องแสง3.2V/10W LED |
|
| สิ่งแวดล้อมในการทํางาน | อุณหภูมิ 20°C±5°C ความชื้น 40%-70%RH | |
| พลังงาน | AC110V/60Hz; 220V/50Hz,150W | |
| น้ําหนักรวม/น้ําหนักสุทธิ | 280/230 กิโลกรัม | 280/230 กิโลกรัม |
เลนส์:
| การขยายขนาด | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| สนามมอง | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| ระยะทางการทํางาน | 65 มิลลิเมตร | 80 มม | 67.7 มิลลิเมตร | 51.4 มิลลิเมตร |
การจัดส่งตามมาตรฐาน:
| สินค้า | รหัส# | สินค้า | รหัส# |
| การอ่านดิจิตอล DP400 | 510-340 | เครื่องพิมพ์ขนาดเล็ก | 581-901 |
| เลนส์ 10X | 511-110 | สายไฟฟ้า | 581-921 |
| ผนังป้องกันฝุ่น | 511-911 | อุปกรณ์จับจอ | 581-341 |
สีจอหลายฟังก์ชัน อ่านดิจิตอล DP400
ลักษณะ:
● 5.6 ช่องจอสีและปุ่มสัมผัสซิลิโคนปิด พร้อมข้อมูลครบวงจร การใช้งานง่าย ใช้งานยาวนาน
●บันทึก 100 องค์ประกอบภาพถาวร สามารถตั้งและบันทึกวันที่ปัจจุบัน
● การวัดหลายฟังก์ชัน: จุด, เส้น, วงกลม, มุม, ระยะทาง, สี่เหลี่ยม, สายสกรู, กลม, สล็อต, การกลม, กําหนดล่วงหน้า, การก่อสร้าง, และอื่น ๆ
●ฟังก์ชันนับทิศทางด้านหน้าหรือด้านตรงข้าม ค่า 1/2 ค่ากลางจุด ฟังก์ชันอนุญาต ฟังก์ชันเรียก ฟังก์ชัน REC (บันทึก) และการวัดวงจร
● การตัดและการชดเชยเชิงเส้นมีให้เลือกสําหรับ 3 แกน, รับประกันความแม่นยําในการวัดสูง;
● สามารถเชื่อมต่อสวิตช์เท้า, เครื่องพิมพ์, การตรวจจับขอบทางออนไลน์และเครื่องมือการวัดที่ช่วยอื่น ๆ อีกหลายเครื่อง
● มีระบบขั้วและพิกัด และสามารถแสดงมิลลิเมตรและอินช์ และสามารถสลับได้ง่าย
● ด้วยฟังก์ชันอนุญาตรหัสผ่านที่อิสระ เพื่อป้องกันความเป็นไปได้ของการเบี่ยงเบนข้อมูลจากการทํางานที่ผิดพลาด
● รองรับหลายภาษา:ภาษาจีน อังกฤษ และภาษาอื่น ๆ
รายละเอียด
| รุ่น | DP400 |
| รหัส# | 510-340 |
| ภาษา | ภาษาจีนง่าย ภาษาจีนซับซ้อน โปรตุเกส เยอรมัน อังกฤษ เป็นต้น |
| ขนาดจอ LCD | 115mm × 85mm |
| ความละเอียดของจอ LCD | 640*480 |
| ระยะแสดงภาพดิจิตอล | 8 หลัก ((มีจุดเด็ด) |
| คอร์ดแกน | 3 แกน (X,Y,Z/Q) |
| รูปแบบการแสดง Z/Q | ความยาวหรือมุม |
| รูปแบบการแสดงมุม | อัตรา, นาที และอัตราที่สองหรืออัตรา |
| สัญญาณขนาดเส้น | TTL สี่เหลี่ยมคลื่นหรือคลื่นไซน์ AC ของสอง 90 ° ความแตกต่างมุมระยะ, ความจุขับเคลื่อนมากกว่า 10MA |
| ความละเอียดขนาดเส้น | 0.1m0.2m0.5mm, 1mm, 2mm, 5mm |
| อัตรา Baud | 4800,9600,14400,19200,38400,57600 |
| Port การออกข้อมูล | RS232,DB-9 อินเตอร์เฟซผู้ปกครอง |
| การทํางานคีย์บอร์ด | คีย์บอร์ดแบบสัมผัสซิลิโคน |
| สนามขยาย | เครื่องสลับเท้า เครื่องพิมพ์ เครื่องค้นหาขอบแสง เป็นต้น |
| พลังงานไฟเข้า | AC90V-240V,15W |
| สิ่งแวดล้อมการปฏิบัติงาน | อุณหภูมิการทํางาน: 0 °C ต่ํากว่า 40 °C อุณหภูมิการเก็บ: - 10 °C ต่ํากว่า 60 °C ความชื้นสัมพันธ์: < 90% RH |
