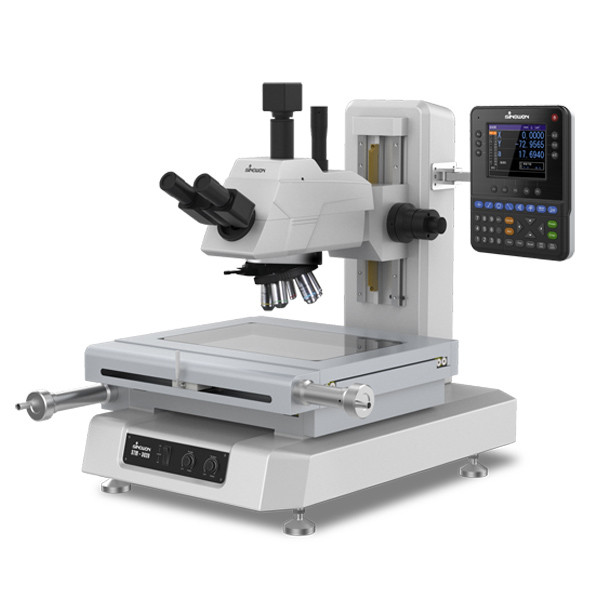

Measuring Microscope STM-3020M
คุณสมบัติ:
● การสังเกตการณ์แบบ Bright field, ภาพที่ชัดเจนและไม่มีแสงแฟลร์, มุมมองกว้าง
● วัตถุประสงค์ระยะการทำงานยาว, กำลังขยายสูงสุด 1000x
● ไดอะแฟรมรูรับแสงในระบบส่องสว่างแบบส่งผ่านและระบบส่องสว่างแบบสะท้อนเป็นคุณสมบัติมาตรฐาน
● ระบบปลดเร็ว ซึ่งมีประโยชน์อย่างยิ่งในการวัดระยะยาว
● โฟกัสและวัดโดยใช้ด้ามจับการเคลื่อนที่แบบละเอียด/หยาบพร้อมด้ามจับขนาดใหญ่ทั้งสองด้านของเสา
● สวิตช์ Zero-set (แกน X และ Y) ยังตั้งอยู่ใกล้กับด้ามจับป้อนของแท่นวาง
● พร้อม Vision Unit สำหรับอัปเกรดเป็นระบบวัดวิสัยทัศน์
การใช้งาน:
ใช้กันอย่างแพร่หลายในอุตสาหกรรมเครื่องกล, มิเตอร์, อิเล็กทรอนิกส์ และอุตสาหกรรมเบา มหาวิทยาลัย สถาบัน และแผนกมาตรวิทยา กล้องจุลทรรศน์สำหรับช่างทำเครื่องมือดิจิทัลสามารถตรวจจับมิติของคอนทัวร์และรูปร่างพื้นผิวของชิ้นงานที่ซับซ้อนหลากหลาย เช่น แม่แบบ ชิ้นส่วนเจาะ ร่อง, ลูกเบี้ยว, เกลียว, เกียร์, เครื่องตัดกัดขึ้นรูป
ข้อมูลจำเพาะ:

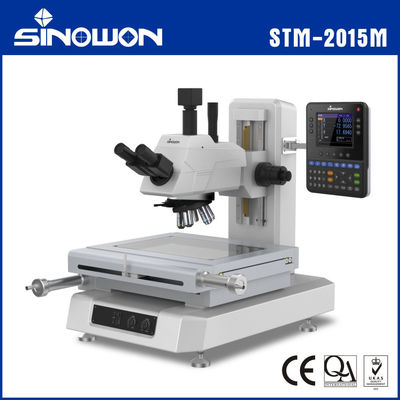

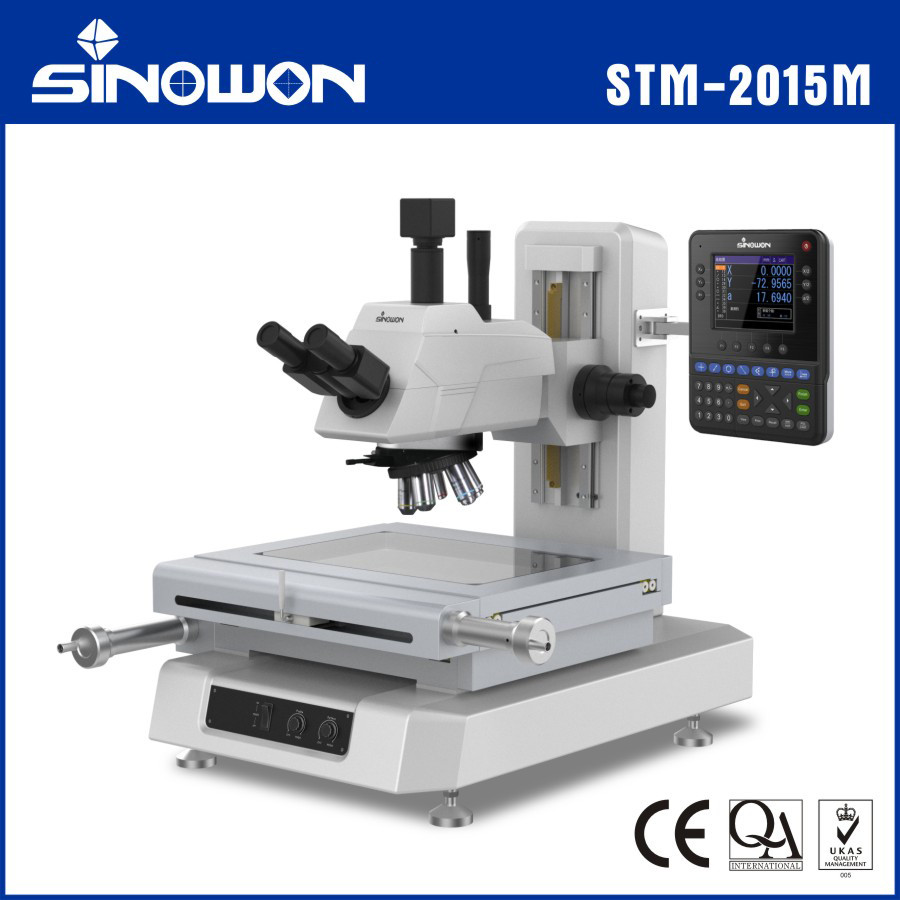

| รุ่นกล้องจุลทรรศน์ | STM-2015M | STM-3020M |
| รหัส # | 532-180 | 532-190 |
| ระยะการเดินทางแกน X/Y | 200x150 มม. | 300x200 มม. |
| ความละเอียดของสเกล | 0.0001 มม. | |
| ความแม่นยำในการวัด XY Stage ที่ 20ºC | (2+L/200) μm L: ความยาวในการวัด | |
| ภาพสังเกตการณ์ | ภาพด้านหน้า (มีภาพตั้งตรง) | |
| ท่อตา | เลนส์ตาแบบ Binocular: WF10/20 | |
| เลนส์วัตถุประสงค์ | การจัดส่งมาตรฐาน: 5x ,10X, 20X, 50x; ตัวเลือก: 100x | |
| การส่องสว่างของคอนทัวร์ | LED ที่ปรับได้ | |
| การส่องสว่างพื้นผิว | LED ที่ปรับได้ | |
| ช่วงการเดินทางแกน Z | ระยะโฟกัสมาตรฐาน: 150 มม., 200 มม. เป็นตัวเลือก | |
| การโฟกัสแกน Z | การโฟกัสด้วยตนเอง (หยาบ/ละเอียด) | |
| ฟังก์ชันลอยตัว XY Stage | กลไกการปลดเร็ว | |
| ฟังก์ชันหน่วยแสดงผล | การตั้งค่าศูนย์, การสลับทิศทาง, การส่งออกข้อมูลผ่าน RS-232 | |
| แหล่งจ่ายไฟ | AC220/50HZ; AC110V/60Hz | |
| อุปกรณ์เสริม | โต๊ะหมุนความแม่นยำสูง RT4(D:165 มม.), RT5(262 มม.) | |
|
Digital Readout DP400 |
||
| ซอฟต์แวร์วัด Quickmeasuring QM2.0 | ||
| อะแดปเตอร์ CCD และกล้อง CCD | ||
ข้อมูลจำเพาะทางแสง:
|
ชื่อ |
วัตถุประสงค์ | เลนส์ตา WF10/22 | |||||
| N.A. | W.D.(มม.) | f(มม.)’ | R(um) | ±▽p(um) | กำลังขยาย | Visual Field(มม.) | |
| 5x | 0.15 | 11.6 | 40 | 2.1 | 16.3 | 50x | ¢4.4 |
| 10x | 0.3 | 6.3 | 20 | 0.9 | 3.1 | 100x | ¢2.2 |
| 20x | 0.4 | 10.3 | 10 | 0.69 | 1.8 | 200x | ¢1.1 |
| 50x | 0.8 | 2 | 4 | 0.34 | 0.4 | 500x | ¢0.44 |
| 100x | 0.8 | 1.96 | 2 | 0.34 | 0.2 | 1000x | ¢0.22 |
Color Screen Multifunction Digital Readout DP400
คุณสมบัติ:
● หน้าจอสี 5.6〃และปุ่มสัมผัสซิลิโคนแบบปิดผนึก พร้อมข้อมูลครบถ้วน ใช้งานง่าย อายุการใช้งานยาวนาน
● บันทึกองค์ประกอบภาพถาวร 100 รายการ สามารถตั้งค่าและบันทึกวันที่ปัจจุบันได้
● การวัดแบบหลายฟังก์ชัน: จุด, เส้น, วงกลม, มุม, ระยะทาง, สี่เหลี่ยม, เกลียวสกรู, วงรี, ช่อง, การปัดเศษ, ที่ตั้งไว้ล่วงหน้า, การก่อสร้าง และอื่นๆ
● ฟังก์ชันการนับทิศทางด้านหน้าหรือด้านตรงข้าม, ค่า 1/2, จุดกึ่งกลาง, ฟังก์ชันการอนุญาต, ฟังก์ชัน Call, ฟังก์ชัน REC(บันทึก) และการวัดรอบ
● มีการชดเชยส่วนและเชิงเส้นสำหรับ 3 แกน ช่วยให้มั่นใจในความแม่นยำในการวัดสูง
● สามารถเชื่อมต่อสวิตช์เท้า, เครื่องพิมพ์, การตรวจจับขอบแบบออปติคัล และเครื่องมือช่วยวัดอื่นๆ
● พร้อมระบบขั้วและพิกัด และสามารถแสดงมิลลิเมตรและนิ้ว และสามารถเปลี่ยนได้อย่างง่ายดาย
● พร้อมฟังก์ชันการอนุญาตด้วยรหัสผ่านอิสระ เพื่อป้องกันความเป็นไปได้ของการเบี่ยงเบนของข้อมูลจากการทำงานผิดพลาด นอกจากนี้ยังสามารถเปลี่ยนการตั้งค่าเดิมได้ด้วยการอนุญาตด้วยรหัสผ่าน
● รองรับหลายภาษา: จีน, อังกฤษ และภาษาอื่นๆ
ข้อมูลจำเพาะ:
| รุ่น | DP400 |
| รหัส# | 510-340 |
| ภาษา | จีนตัวย่อ, จีนตัวเต็ม, โปรตุเกส, เยอรมัน และอังกฤษ ฯลฯ |
| ขนาดหน้าจอ LCD | 115mm×85mm |
| ความละเอียดหน้าจอ LCD | 640*480 |
| ช่วงการแสดงผลดิจิทัล | 8 หลัก (พร้อมจุดทศนิยม) |
| แกนแสดงผล | 3 แกน (X,Y,Z/Q) |
| รุ่นแสดงผล Z/Q | ความยาวหรือมุม |
| รุ่นแสดงผลมุม | องศา, นาที และวินาที หรือองศา |
| สัญญาณสเกลเชิงเส้น | คลื่นสี่เหลี่ยม TTL หรือคลื่นไซน์ AC ที่มีมุมต่างเฟส 90 ° สองมุม ความสามารถในการขับเคลื่อนมากกว่า 10MA |
| ความละเอียดสเกลเชิงเส้น | 0.1um,0.2um,0.5um, 1um,2um,5um |
| อัตราการส่งข้อมูล | 4800,9600,14400,19200,38400,57600 |
| พอร์ตส่งออกข้อมูล | RS232, อินเทอร์เฟซ DB-9 Parent |
| แป้นพิมพ์การทำงาน | แป้นพิมพ์ชนิดสัมผัสซิลิโคนแบบปิดผนึก |
| พอร์ตขยาย | สวิตช์เท้า, เครื่องพิมพ์, ตัวค้นหาขอบแบบออปติคัล ฯลฯ |
| แหล่งจ่ายไฟเข้า | AC90V-240V,15W |
| สภาพแวดล้อมการทำงาน | อุณหภูมิในการทำงาน: 0 ℃～40 ℃；อุณหภูมิในการจัดเก็บ: -10 ℃～60℃；ความชื้นสัมพัทธ์:<90%RH |
