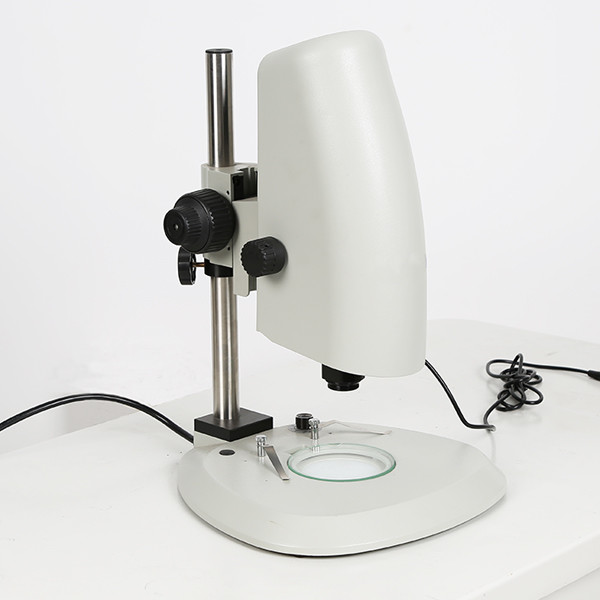

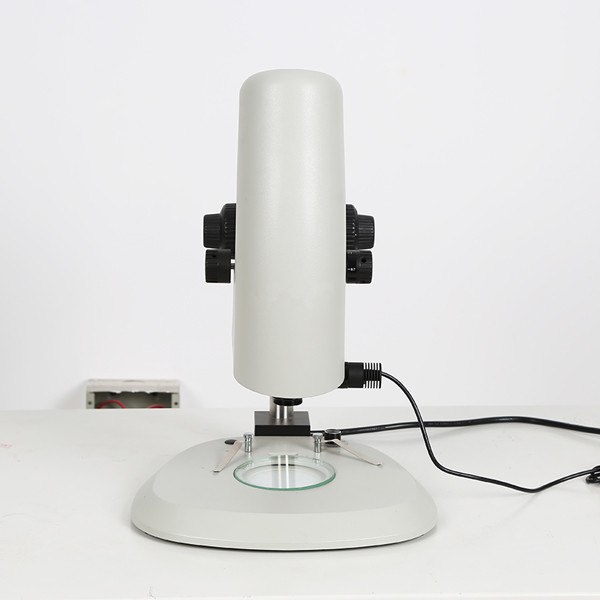

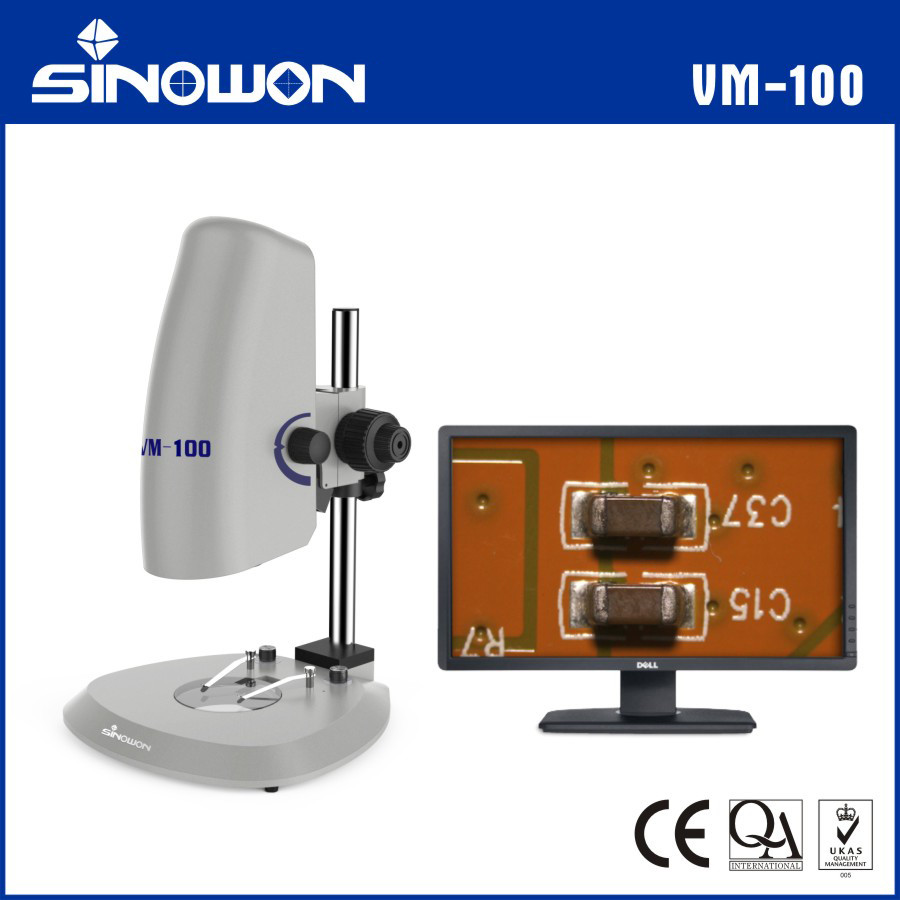

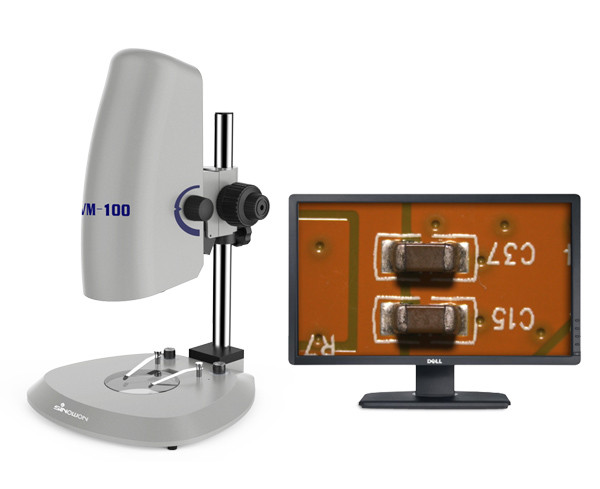

Video Microscope VM-100
คุณสมบัติของผลิตภัณฑ์:
• การออกแบบที่ผสานรวม, ประณีต, ทันสมัย, สง่างาม;
• ด้วยเลนส์ซูมต่อเนื่องแบบขนาน 0.7~4.5X ความละเอียดสูง ทำให้สะดวกและรวดเร็วยิ่งขึ้นในการเปลี่ยนกำลังขยายของวัตถุ;
• ด้วยระบบยกแบบหยาบและละเอียดที่แม่นยำ ทำให้มั่นใจได้ถึงโฟกัสที่สมบูรณ์แบบและภาพที่คมชัด;
• ด้วยไฟ LED ด้านล่างและพื้นผิวที่ปรับได้ สามารถควบคุมความสว่างได้อย่างอิสระ;
• เซ็นเซอร์ FULL HD ในตัวและกล้อง VGA แบบบูรณาการ สามารถเชื่อมต่อโดยตรงกับจอภาพเพื่อแสดงภาพวิดีโอ และยังสามารถใช้การ์ด SD เพื่อถ่ายภาพหรือบันทึกวิดีโอ ซึ่งรวมการสังเกตวิดีโอและการจัดเก็บภาพ;

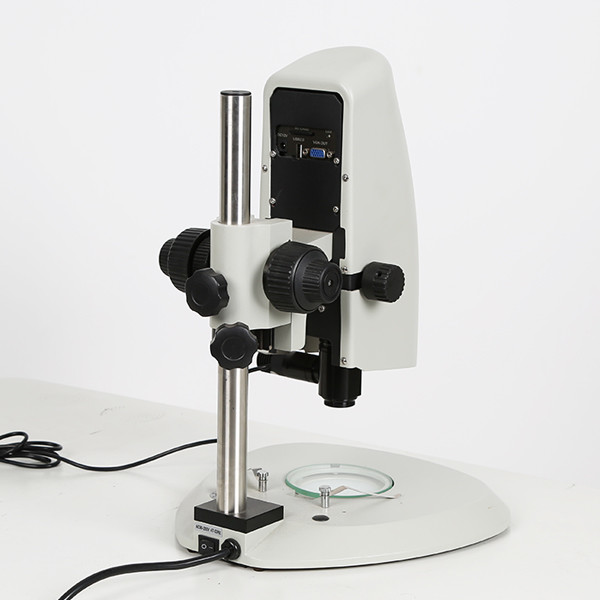

• อินเทอร์เฟซภายนอกที่เรียบง่าย: อินพุตแหล่งจ่ายไฟ 12V และเอาต์พุตวิดีโอ USB/VGA, ช่องเสียบการ์ด SD เพื่อทำให้การติดตั้งง่ายขึ้น;
• แพลตฟอร์มควบคุมมือถือเสริมหลายแบบ ช่วยให้มั่นใจได้ถึงการวัดตำแหน่งที่แม่นยำ
การใช้งาน:
Video Microscope ถูกนำมาใช้อย่างแพร่หลายในการตรวจสอบสายการผลิตอุตสาหกรรมอิเล็กทรอนิกส์, แผงวงจรพิมพ์, ตรวจสอบรอยเชื่อม (เช่น การพิมพ์ผิดพลาด, ขอบยุบ ฯลฯ) ในระหว่างส่วนประกอบวงจรพิมพ์, PC Board, VFD และการระบุตารางการพิมพ์และการวาดภาพ ฯลฯ สามารถแสดงภาพซูมออกบนหน้าจอและบันทึก, ขยายและพิมพ์
ข้อมูลจำเพาะทางเทคนิค:
| สินค้า | Video Microscope |
| รุ่น | VM-100 |
| รหัส# | 451-410 |
| กำลังขยายทางอิเล็กทรอนิกส์ | 8X~206X (16:9 21”Monitor) |
| วัตถุประสงค์ทางแสง |
เลนส์ซูมแนวนอน 0.7X~4.5X อัตราส่วนการซูม 6.5:1 อะแดปเตอร์กล้อง C-mount 0.5X |
| พารามิเตอร์กล้อง |
2 ล้านพิกเซล (1920*1080) ขนาดภาพ:1/2.86” เฟรมต่อวินาที:30fps |
| ฟังก์ชันกล้อง |
สมดุลสีขาว; การควบคุมความสว่าง; การลดสัญญาณรบกวนแบบดิจิทัล การถ่ายภาพและบันทึกวิดีโอ เอาต์พุต VGA/USB, ที่เก็บข้อมูล SD Card OSD: การออกแบบ UI ดิจิทัลที่ครอบคลุม, การใช้งานเมาส์ USB 2.0 แบบไร้สาย เส้นไขว้ ภาพแช่แข็ง, กำลังขยายดิจิทัล 10X |
| ฟังก์ชันการวัด | ระบบ PC และซอฟต์แวร์การวัดเสริมสามารถวัดภาพในขอบเขตการมองเห็นได้ |
| การส่องสว่าง |
ด้านล่าง: ไฟ LED ที่ปรับได้ พื้นผิว: ไฟ LED ที่ปรับได้ |
| ขาตั้งกล้องจุลทรรศน์ |
ระยะการเดินทางแกน Z: 150 มม. ระบบยกแบบหยาบ/ละเอียด |
| พารามิเตอร์ทางไฟฟ้า | AC90~240V；50~60HZ |
| ขนาด | 290*280*400 มม. |
| น้ำหนักรวม/สุทธิ | 7.0/4.7 กก. |
พารามิเตอร์กล้อง:
| ภาพ | เซ็นเซอร์ภาพ | เซ็นเซอร์ FULL HD 1920*1080 1/2.86” |
| พิกเซลที่มีประสิทธิภาพ | 1920*1080 | |
| ขนาดพิกเซล | 2.75*2.75um | |
| อัตราเฟรม | 30 | |
| ความละเอียด | FULL HD | |
| ฟังก์ชัน | สมดุลสีขาว | อัตโนมัติ, แมนนวล |
| กำลังขยายดิจิทัล | รองรับการซูมเข้าและออก 10X | |
| การควบคุมความสว่าง | อัตโนมัติ, แมนนวล | |
| สี | ปรับ R/G/B ได้ | |
| แช่แข็ง | รองรับ | |
| OSD | การออกแบบ UI ดิจิทัลที่ครอบคลุม, การใช้งานเมาส์ | |
| เพิ่มความคมชัดของขอบ | รองรับ | |
| การถ่ายภาพและบันทึกวิดีโอ | รองรับ | |
| เคอร์เซอร์ไขว้ | รองรับ, หลายสีเสริม, ปรับหยาบ/ละเอียดได้ | |
| เส้นแนวนอนและแนวตั้ง | รองรับ, หลายสี, สี่เส้นแนวนอนและแนวตั้ง, ตำแหน่งเคลื่อนย้ายได้, ปรับเส้นหยาบได้ | |
| การเปรียบเทียบภาพ | รองรับ | |
| ไดนามิกกว้าง | รองรับ | |
| การลดสัญญาณรบกวนแบบดิจิทัล | รองรับ | |
| อินเทอร์เฟซ | อินเทอร์เฟซ VGA | เอาต์พุต VGA มาตรฐาน |
| อินเทอร์เฟซที่เก็บข้อมูล | ช่องเสียบ SD Card | |
| อินเทอร์เฟซ USB | อินเทอร์เฟซ USB2.0 มาตรฐาน สามารถเชื่อมต่อกับเมาส์และระบบ PC ได้ |
