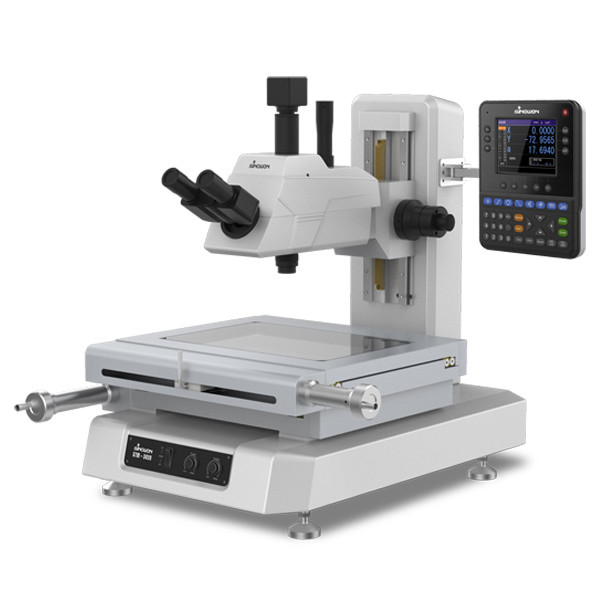

มิกรอสโกปการวัด STM-2515A
ลักษณะ:
● การสังเกตในสนามที่สว่าง สภาพชัดเจนและไม่ค่อยมีแสงสว่าง
● เป้าหมายระยะทางทํางานที่ยาว ยิ่งกว่า 1000x
● ระบบแสงสว่างที่ถ่ายส่งและระบบแสงสว่างที่สะท้อนเป็นส่วนประจํา
● ระบบ ปล่อย เร็ว ที่ มี ประโยชน์ โดย เฉพาะ ใน การ วัด ระยะ ยาว
● จุดประสงค์และการวัด โดยใช้มือเคลื่อนไหวที่ละเอียด/หยาบ โดยมีมือจับขนาดใหญ่อยู่ทั้งสองด้านของเสา
● สวิทช์เซ็ทศูนย์ (แกน X และ Y) ยังตั้งอยู่ใกล้มือรับอาหารในเวที
● สามารถใช้ได้กับ Vision Unit เพื่อปรับปรุงเป็นระบบวัดการมองเห็น
การใช้งาน:
มันถูกใช้อย่างแพร่หลายในอุตสาหกรรมเครื่องจักร, เครื่องวัด, อิเล็กทรอนิกส์และแสง; มหาวิทยาลัย, สถาบันและส่วนการวัด.ไมโครสโกปเครื่องมือดิจิทัลสามารถตรวจจับขนาดบริเวณและรูปร่างพื้นผิวของชิ้นงานที่ซับซ้อนหลากหลาย, เช่น แมปเล็ต, ชิ้นเจาะ, คาม, ใย, เกียร์, เครื่องตัดเจาะเจาะ
รายละเอียด
| รูปแบบไมโครสโกป | STM-2015A | STM-3020A |
| รหัส # | 532-150 | 532-160 |
| การเดินทางในแกน X/Y | 200x150 มิลลิเมตร | ขนาด 300x200 มิลลิเมตร |
| ความละเอียดของขนาด | 0.0005 มิลลิเมตร | |
| ความแม่นยําในการวัดระยะ XY ในอุณหภูมิ 20oC | (2+L/200) μm L: ความยาวในการวัด | |
| ภาพการสังเกต | ภาพด้านหน้า | |
| ท่อตา | วงจรปิดตา: WF10/20 | |
| เลนส์เลนส์ | เพียง 5x เป็นการจัดส่งมาตรฐาน; ไม่จําเป็น: 10X, 20X, 50x 100x | |
| การส่องแสง | LED ปรับได้ | |
| การส่องแสงบนพื้นผิว | LED ปรับได้ | |
| ระยะทาง Z Axis | การเคลื่อนไหวจุดประสงค์แบบมาตรฐาน:150 มิลลิเมตร, 200 มิลลิเมตรเป็นตัวเลือก | |
| โฟกัสแกน Z | การกําหนดจุดจับด้วยมือ (ขัด / ละเอียด) | |
| ฟังก์ชันลอยระยะ XY | อุปกรณ์ปล่อยไว | |
| ฟังก์ชันหน่วยแสดง | การตั้งค่าศูนย์ การเปลี่ยนทิศทาง การออกข้อมูลผ่าน RS-232 | |
| พลังงาน | AC220/50HZ; AC110V/60Hz | |
| อุปกรณ์เสริมทางเลือก | โต๊ะหมุนแม่นยําสูง RT4 ((D:165mm), RT5 ((262mm) | |
| การอ่านดิจิตอล DP400 | ||
| การวัดเร็ว โปรแกรมวัด QM20 | ||
| แอดป์เตอร์ CCD และกล้อง CCD | ||
