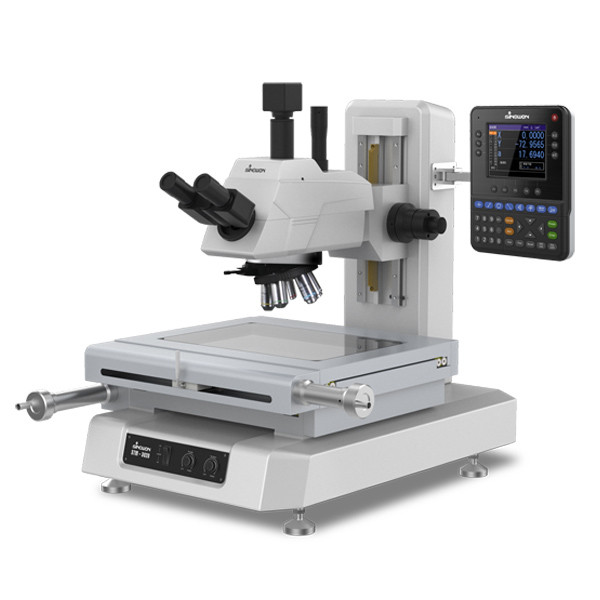

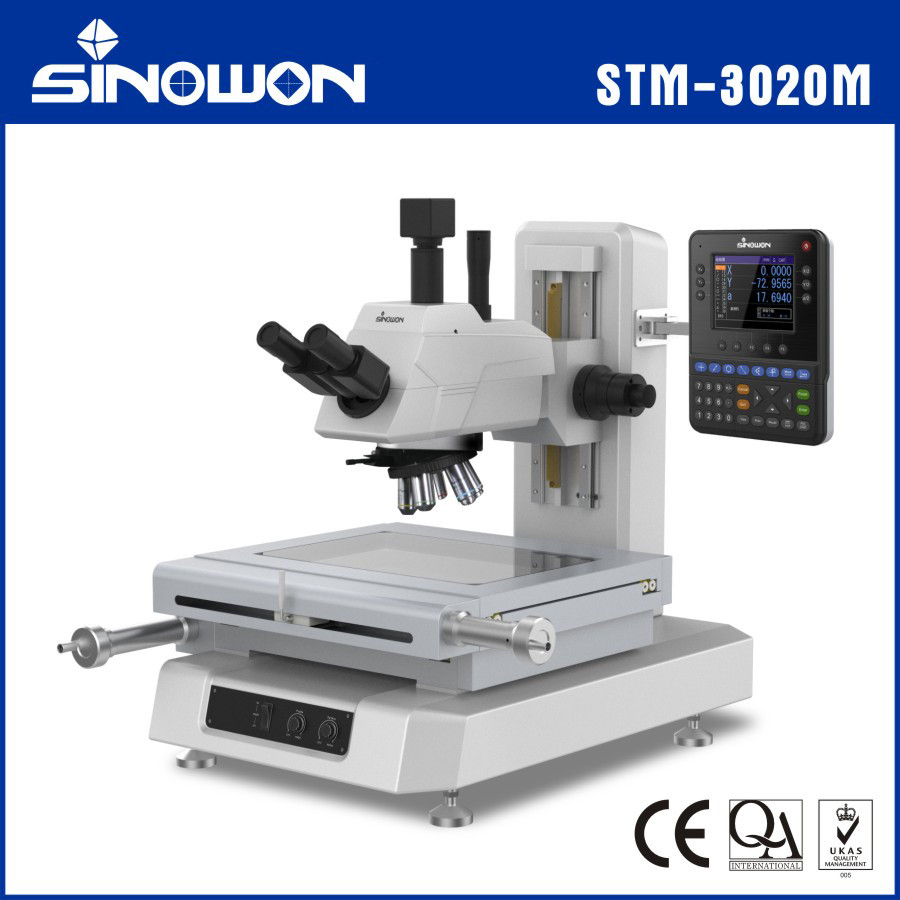

มิกรอสโกปการวัด STM-3020M
ลักษณะ:
● การสังเกตในสนามที่สว่าง สภาพชัดเจนและไม่ค่อยมีแสงสว่าง
● เป้าหมายระยะทางทํางานที่ยาว ยิ่งกว่า 1000x
● ระบบแสงสว่างที่ถ่ายส่งและระบบแสงสว่างที่สะท้อนเป็นส่วนประจํา
● ระบบ ปล่อย เร็ว ที่ มี ประโยชน์ โดย เฉพาะ ใน การ วัด ระยะ ยาว
● จุดประสงค์และการวัด โดยใช้มือเคลื่อนไหวที่ละเอียด/หยาบ โดยมีมือจับขนาดใหญ่อยู่ทั้งสองด้านของเสา
● สวิทช์เซ็ทศูนย์ (แกน X และ Y) ยังตั้งอยู่ใกล้มือรับอาหารในเวที
● สามารถใช้ได้กับ Vision Unit เพื่อปรับปรุงเป็นระบบวัดการมองเห็น
การใช้งาน:
มันถูกใช้อย่างแพร่หลายในอุตสาหกรรมเครื่องจักร, เครื่องวัด, อิเล็กทรอนิกส์และแสง; มหาวิทยาลัย, สถาบันและส่วนการวัด.ไมโครสโกปเครื่องมือดิจิทัลสามารถตรวจจับขนาดบริเวณและรูปร่างพื้นผิวของชิ้นงานที่ซับซ้อนหลากหลาย, เช่น แมปเล็ต, ชิ้นเจาะ, คาม, ใย, เกียร์, เครื่องตัดเจาะเจาะ
รายละเอียด
| รูปแบบไมโครสโกป | STM-2015M | STM-3020M |
| รหัส # | 532-180 | 532-190 |
| การเดินทางในแกน X/Y | 200x150 มิลลิเมตร | ขนาด 300x200 มิลลิเมตร |
| ความละเอียดของขนาด | 0.0001mm | |
| ความแม่นยําในการวัดระยะ XY ในอุณหภูมิ 20oC | (2+L/200) μm L: ความยาวในการวัด | |
| ภาพการสังเกต | ภาพด้านหน้า (มีภาพตรง) | |
| ท่อตา | วงจรปิดตา: WF10/20 | |
| เลนส์เลนส์ | การจัดส่งแบบมาตรฐาน: 5x, 10x, 20x, 50x; ไม่จําเป็น: 100x | |
| การส่องแสง | LED ปรับได้ | |
| การส่องแสงบนพื้นผิว | LED ปรับได้ | |
| ระยะทาง Z Axis | การเคลื่อนไหวจุดประสงค์แบบมาตรฐาน:150 มิลลิเมตร, 200 มิลลิเมตรเป็นตัวเลือก | |
| โฟกัสแกน Z | การกําหนดจุดจับด้วยมือ (ขัด / ละเอียด) | |
| ฟังก์ชันลอยระยะ XY | อุปกรณ์ปล่อยไว | |
| ฟังก์ชันหน่วยแสดง | การตั้งค่าศูนย์ การเปลี่ยนทิศทาง การออกข้อมูลผ่าน RS-232 | |
| พลังงาน | AC220/50HZ; AC110V/60Hz | |
| อุปกรณ์เสริมทางเลือก | โต๊ะหมุนแม่นยําสูง RT4 ((D:165mm), RT5 ((262mm) | |
|
การอ่านดิจิตอล DP400 |
||
| การวัดเร็ว โปรแกรมวัด QM20 | ||
| แอดป์เตอร์ CCD และกล้อง CCD | ||
รายละเอียดทางออนไลน์:
|
ชื่อ |
เป้าหมาย | วงจรปิดตา WF10/22 | |||||
| เอ็นเอ | W.D. ((mm) | f ((mm) ครับ | R(um) | ±▽p(um) | การขยายขนาด | สนามมองเห็น ((มม) | |
| 5x | 0.15 | 11.6 | 40 | 2.1 | 16.3 | 50x | ¢44 |
| 10x | 0.3 | 6.3 | 20 | 0.9 | 3.1 | 100x | ¢2.2 |
| 20x | 0.4 | 10.3 | 10 | 0.69 | 1.8 | 200x | ¢ 11 |
| 50x | 0.8 | 2 | 4 | 0.34 | 0.4 | 500x | ¢ 0.44 |
| 100x | 0.8 | 1.96 | 2 | 0.34 | 0.2 | 1000x | ¢ 0.22 |
สีจอหลายฟังก์ชัน อ่านดิจิตอล DP400
ลักษณะ:
● 5.6 ช่องจอสีและปุ่มสัมผัสซิลิโคนปิด พร้อมข้อมูลครบวงจร การใช้งานง่าย ใช้งานยาวนาน
●บันทึก 100 องค์ประกอบภาพถาวร สามารถตั้งและบันทึกวันที่ปัจจุบัน
● การวัดหลายฟังก์ชัน: จุด, เส้น, วงกลม, มุม, ระยะทาง, สี่เหลี่ยม, สายสกรู, กลม, สล็อต, การกลม, กําหนดล่วงหน้า, การก่อสร้าง, และอื่น ๆ
●ฟังก์ชันนับทิศทางด้านหน้าหรือด้านตรงข้าม ค่า 1/2 ค่าจุดกลาง ฟังก์ชันอนุญาต ฟังก์ชันเรียก ฟังก์ชัน REC (บันทึก) และการวัดวงจร
● การตัดและการชดเชยเชิงเส้นมีให้เลือกสําหรับ 3 แกน, รับประกันความแม่นยําในการวัดสูง;
● สามารถเชื่อมต่อสวิทช์เท้า, เครื่องพิมพ์, การตรวจจับขอบทางออนไลน์ และเครื่องมือการวัดที่ช่วยอื่น ๆ อีกหลายเครื่อง
● มีระบบขั้วและพิกัด และสามารถแสดงมิลลิเมตรและอินช์ และสามารถสลับได้ง่าย
● ด้วยฟังก์ชันอนุญาตรหัสผ่านที่อิสระ เพื่อป้องกันความเป็นไปได้ของการเบี่ยงเบนข้อมูลจากการทํางานที่ผิดพลาด
● รองรับหลายภาษา:ภาษาจีน อังกฤษ และภาษาอื่น ๆ
รายละเอียด
| รุ่น | DP400 |
| รหัส# | 510-340 |
| ภาษา | ภาษาจีนง่าย ภาษาจีนซับซ้อน โปรตุเกส เยอรมัน อังกฤษ เป็นต้น |
| ขนาดจอ LCD | 115mm × 85mm |
| ความละเอียดของจอ LCD | 640*480 |
| ระยะแสดงภาพดิจิตอล | 8 หลัก ((มีจุดเด็ด) |
| คอร์ดแกน | 3 แกน (X,Y,Z/Q) |
| รูปแบบการแสดง Z/Q | ความยาวหรือมุม |
| รูปแบบการแสดงมุม | อัตรา, นาที และอัตราที่สองหรืออัตรา |
| สัญญาณขนาดเส้น | TTL สี่เหลี่ยมคลื่นหรือ AC sine wave ของสอง 90 ° ความแตกต่างมุมระยะ, ความจุขับเคลื่อนมากกว่า 10MA |
| ความละเอียดขนาดเส้น | 0.1m0.2m0.5mm, 1mm, 2mm, 5mm |
| อัตรา Baud | 4800,9600,14400,19200,38400,57600 |
| Port การออกข้อมูล | RS232,DB-9 อินเตอร์เฟซผู้ปกครอง |
| การทํางานคีย์บอร์ด | คีย์บอร์ดแบบสัมผัสซิลิโคน |
| สนามขยาย | เครื่องสลับเท้า เครื่องพิมพ์ เครื่องค้นหาขอบทางแสง เป็นต้น |
| พลังงานไฟเข้า | AC90V-240V,15W |
| สิ่งแวดล้อมการปฏิบัติงาน | อุณหภูมิการทํางาน: 0 °C ต่ํากว่า 40 °C อุณหภูมิการเก็บ: - 10 °C ต่ํากว่า 60 °C ความชื้นสัมพันธ์: < 90% RH |
