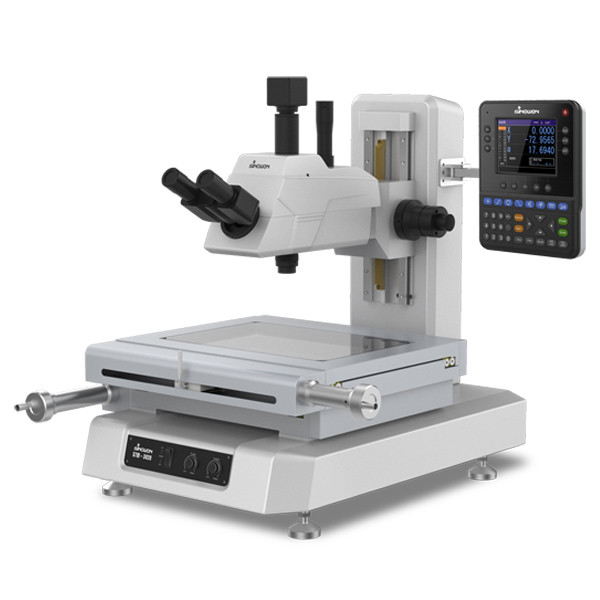

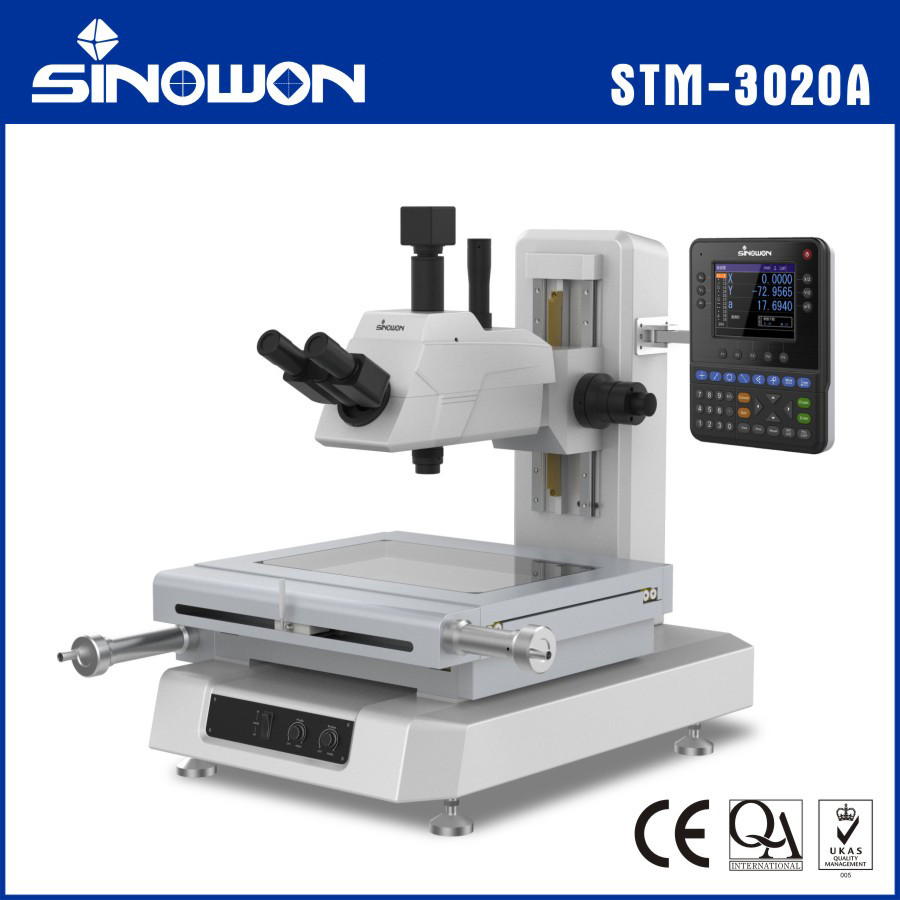

กล้องจุลทรรศน์วัดขนาด STM-3020A
คุณสมบัติ:
● การสังเกตการณ์แบบ Bright field, ภาพที่ชัดเจนและไม่มีแสงสะท้อน, มุมมองกว้าง
● วัตถุประสงค์ระยะการทำงานยาว, กำลังขยายสูงสุด 1000x
● ไดอะแฟรมรูรับแสงในระบบส่องสว่างแบบส่งผ่านและระบบส่องสว่างแบบสะท้อนเป็นคุณสมบัติมาตรฐาน
● ระบบปลดเร็ว ซึ่งมีประโยชน์อย่างยิ่งในการวัดระยะยาว
● โฟกัสและวัดโดยใช้ด้ามจับการเคลื่อนที่แบบละเอียด/หยาบพร้อมด้ามจับขนาดใหญ่ทั้งสองด้านของเสา
● สวิตช์ตั้งค่าศูนย์ (แกน X และ Y) ยังอยู่ใกล้กับด้ามจับป้อนของแท่นวาง
● มี Vision Unit สำหรับอัปเกรดเป็นระบบวัดภาพ
การใช้งาน:
มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเครื่องกล, มิเตอร์, อิเล็กทรอนิกส์ และอุตสาหกรรมเบา; มหาวิทยาลัย, สถาบัน และแผนกมาตรวิทยา กล้องจุลทรรศน์สำหรับช่างทำเครื่องมือดิจิทัลสามารถตรวจจับมิติของคอนทัวร์และรูปร่างพื้นผิวของชิ้นงานที่ซับซ้อนหลากหลาย เช่น แม่แบบ, ชิ้นส่วนเจาะ, ลูกเบี้ยว, เกลียว, เกียร์, เครื่องตัดกัดขึ้นรูป
ข้อมูลจำเพาะ:
| รุ่นกล้องจุลทรรศน์ | STM-2015A | STM-3020A |
| รหัส # | 532-150 | 532-160 |
| ระยะการเดินทางแกน X/Y | 200x150 มม. | 300x200 มม. |
| ความละเอียดของสเกล | 0.0005 มม. | |
| ความแม่นยำในการวัด XY Stage ที่ 20ºC | (2+L/200) μm L: ความยาวในการวัด | |
| ภาพการสังเกต | ภาพด้านหน้า | |
| ท่อเลนส์ใกล้ตา | เลนส์ใกล้ตาสองตา: WF10/20 | |
| เลนส์วัตถุประสงค์ | มีเฉพาะ 5x เป็นการส่งมอบมาตรฐาน; ตัวเลือก: 10X, 20X, 50x 100x | |
| การส่องสว่างของคอนทัวร์ | LED ที่ปรับได้ | |
| การส่องสว่างพื้นผิว | LED ที่ปรับได้ | |
| ช่วงการเดินทางแกน Z | ระยะโฟกัสมาตรฐาน: 150 มม., 200 มม. เป็นตัวเลือก | |
| การโฟกัสแกน Z | การโฟกัสด้วยตนเอง (หยาบ/ละเอียด) | |
| ฟังก์ชันลอยตัว XY Stage | กลไกการปลดเร็ว | |
| ฟังก์ชันหน่วยแสดงผล | การตั้งค่าศูนย์, การสลับทิศทาง, การส่งออกข้อมูลผ่าน RS-232 | |
| แหล่งจ่ายไฟ | AC220/50HZ; AC110V/60Hz | |
| อุปกรณ์เสริม | โต๊ะหมุนความแม่นยำสูง RT4(D:165 มม.), RT5(262 มม.) | |
| Digital Readout DP400 | ||
| ซอฟต์แวร์วัด Quickmeasuring QM2.0 | ||
| อะแดปเตอร์ CCD และกล้อง CCD | ||
