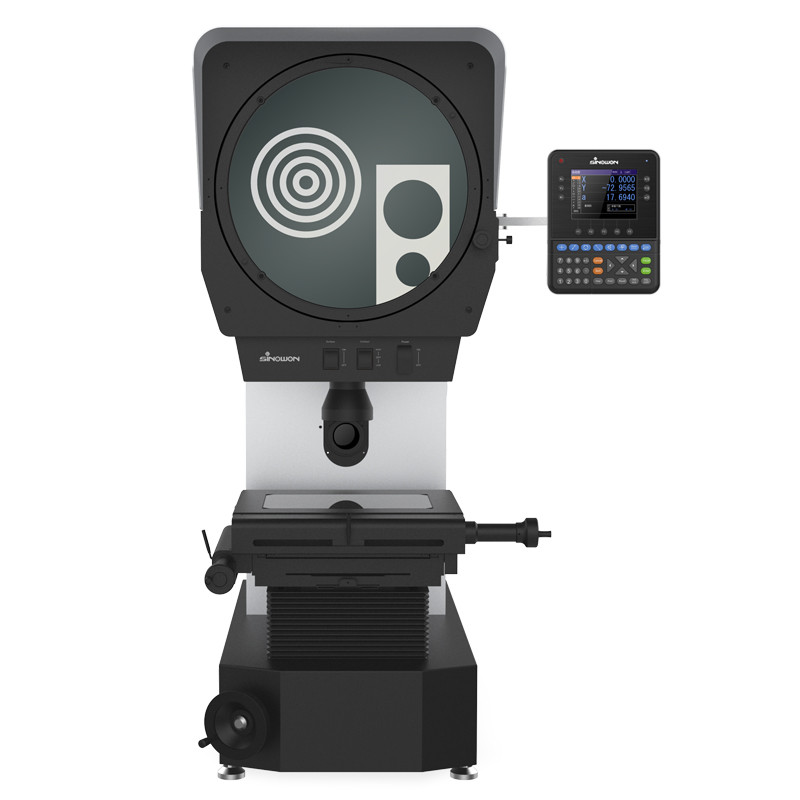

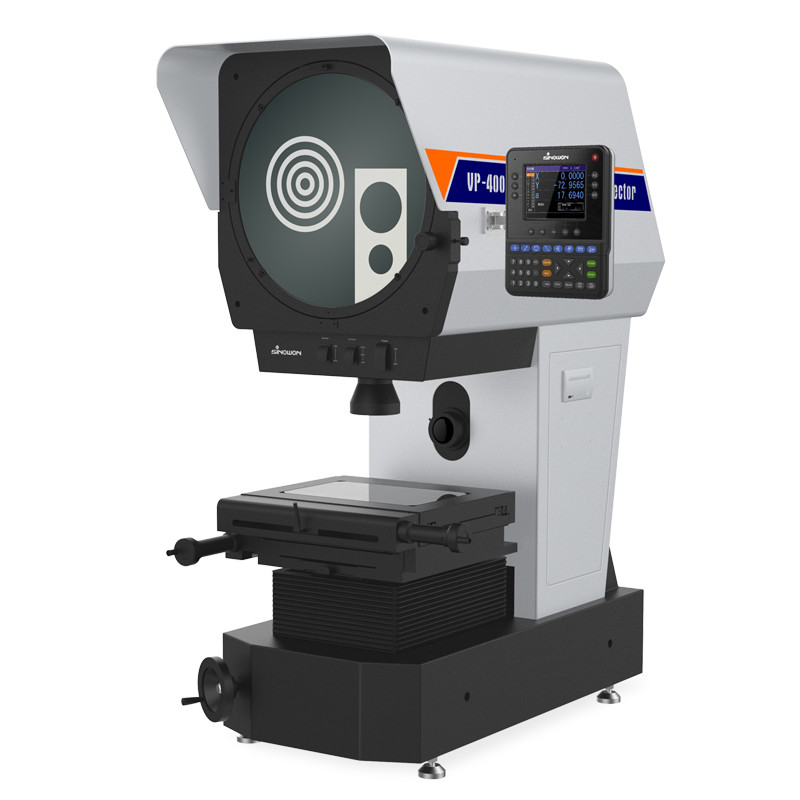

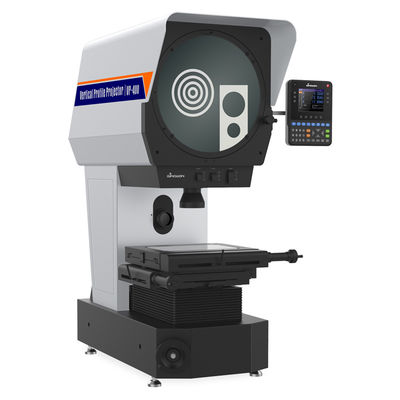

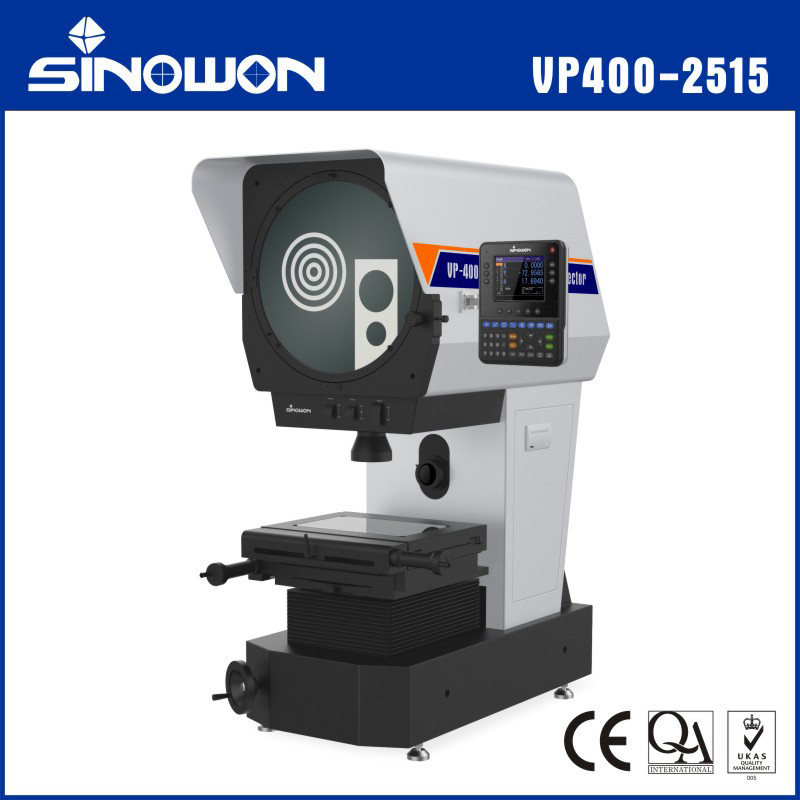

Ø400mm Digital Vertical Profile Projector VP400-2515
คุณสมบัติ:
● ระบบยกใช้รางลูกกลิ้งไขว้และไดรฟ์สกรูแม่นยำ ซึ่งทำให้การยกขับเคลื่อนสะดวกสบายและมั่นคงยิ่งขึ้น
● รีเฟล็กเตอร์กระบวนการเคลือบ ภาพคมชัดขึ้นและกันฝุ่นได้ดี
● ไฟส่องสว่างคอนทัวร์และพื้นผิวที่ปรับได้ เพื่อตอบสนองความต้องการของชิ้นงานที่แตกต่างกัน
● ไฟ LED คุณภาพสูงและอายุการใช้งานยาวนาน นำเข้า เพื่อให้มั่นใจถึงความต้องการในการวัดที่แม่นยำ
● ระบบออปติคัลความละเอียดสูงพร้อมภาพที่คมชัดและข้อผิดพลาดในการขยายภาพน้อยกว่า 0.08%
● ระบบระบายความร้อนด้วยพัดลม Bi-axial ที่ทรงพลัง ช่วยเพิ่มอายุการใช้งาน
● DRO DP400 ที่ทรงพลังและมีสีสัน ทำให้การวัด 2D รวดเร็วและแม่นยำ
● เครื่องพิมพ์ขนาดเล็กในตัว สามารถพิมพ์และบันทึกข้อมูลได้
● พร้อมเลนส์วัตถุประสงค์ 10X มาตรฐาน, เลนส์เสริม 5X, 20X, 50X, โต๊ะหมุน, สวิตช์เท้า, แคลมป์ ฯลฯ
ข้อมูลจำเพาะ:
| สินค้า | Ø400mm Digital Vertical Profile Projector | |
| ภาพกลับด้าน | VP400-2010 (#511-410) | VP400-2515 (#511-420) |
| ภาพด้านหน้า | VP400-2010Z(#511-410Z) | VP400-2515Z(#511-420Z) |
| ขนาดแท่นโลหะ | 308x408mm | 308x408mm |
| ขนาดแท่นกระจก | 198x306mm | 198x306mm |
| ระยะเคลื่อนที่ของแท่น | 200x100mm | 250x150mm |
| ขนาดผลิตภัณฑ์ (ยาว×กว้าง×สูง) | 1003x617x1309mm | 1003x617x1309mm |
| ขนาดบรรจุภัณฑ์ (ยาว×กว้าง×สูง) | 1200x800x1580mm | 1200x800x1580mm |
| การโฟกัส | 100mm | |
| ความแม่นยำ | ≤3+L/200(um) | |
| ความละเอียด | 0.0005mm | |
| น้ำหนักบรรทุก | 10Kg | |
| หน้าจอ | Dia:φ412mm, ช่วงการวัด ≥ Ø400 | |
| มุมการหมุน 0~360° ; ความละเอียด: 1 หรือ 0.01°, ความแม่นยำ 6 | ||
| การอ่านค่าดิจิตอล | DP400 (510-340) การอ่านค่าดิจิตอล LCD หลากสีมัลติฟังก์ชั่น | |
| การส่องสว่าง |
การส่องสว่างคอนทัวร์:3.2V/10W LED |
|
| สภาพแวดล้อมการทำงาน | อุณหภูมิ 20℃±5℃, ความชื้น 40％－70％RH | |
| แหล่งจ่ายไฟ | AC110V/60Hz; 220V/50Hz,150W | |
| น้ำหนักรวม/สุทธิ | 280/230kg | 280/230kg |
เลนส์วัตถุประสงค์:
| การขยายภาพ | 5X(อุปกรณ์เสริม) | 10X(มาตรฐาน) | 20X(อุปกรณ์เสริม) | 50X(อุปกรณ์เสริม) |
| ขอบเขตการมองเห็น | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| ระยะการทำงาน | 65mm | 80mm | 67.7mm | 51.4mm |
การจัดส่งมาตรฐาน:
| สินค้า | รหัส# | สินค้า | รหัส# |
| การอ่านค่าดิจิตอล DP400 | 510-340 | เครื่องพิมพ์ขนาดเล็ก | 581-901 |
| เลนส์วัตถุประสงค์ 10X | 511-110 | สายไฟ | 581-921 |
| ฝาครอบกันฝุ่น | 511-911 | อุปกรณ์แคลมป์หน้าจอ | 581-341 |

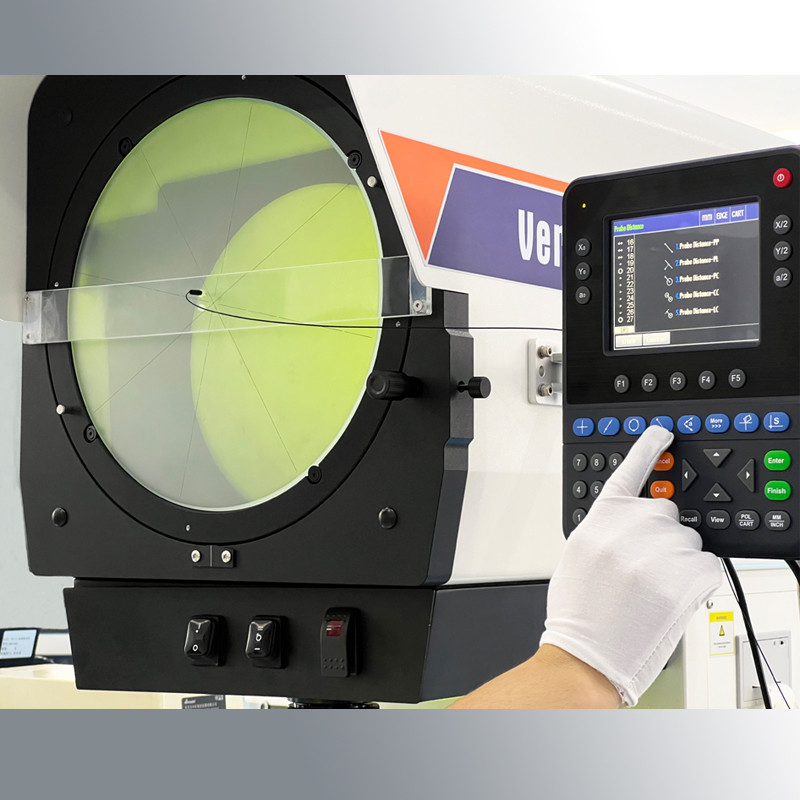

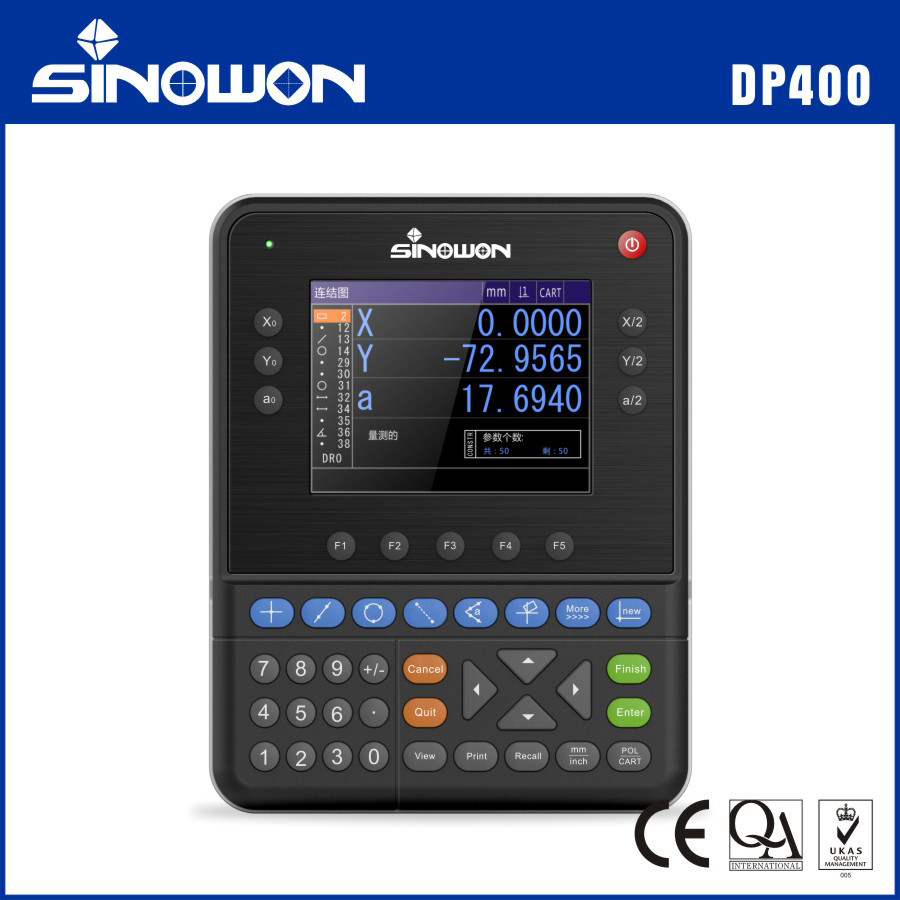

การอ่านค่าดิจิตอลมัลติฟังก์ชั่นหน้าจอสี DP400
คุณสมบัติ:
● หน้าจอสี 5.6〃 และปุ่มสัมผัสซิลิโคนแบบปิดผนึก พร้อมข้อมูลครบถ้วน ใช้งานง่าย อายุการใช้งานยาวนาน
● บันทึกองค์ประกอบภาพถาวร 100 รายการ สามารถตั้งค่าและบันทึกวันที่ปัจจุบันได้
● การวัดแบบมัลติฟังก์ชั่น: จุด, เส้น, วงกลม, มุม, ระยะทาง, สี่เหลี่ยม, เกลียวสกรู, วงรี, ช่อง, การปัดเศษ, ที่ตั้งไว้ล่วงหน้า, การก่อสร้าง และอื่นๆ
● ฟังก์ชันการนับทิศทางด้านหน้าหรือด้านตรงข้าม, ค่า 1/2, จุดกึ่งกลาง, ฟังก์ชันการอนุญาต, ฟังก์ชัน Call, ฟังก์ชัน REC (บันทึก) และการวัดแบบวนซ้ำ
● มีการชดเชยส่วนและเชิงเส้นสำหรับ 3 แกน ช่วยให้มั่นใจในความแม่นยำในการวัด
● สามารถเชื่อมต่อสวิตช์เท้า, เครื่องพิมพ์, การตรวจจับขอบออปติคัล และเครื่องมือวัดเสริมอื่นๆ ได้หลายรายการ
● พร้อมระบบขั้วและพิกัด และสามารถแสดงมิลลิเมตรและนิ้ว และสามารถเปลี่ยนได้อย่างง่ายดาย
● พร้อมฟังก์ชันการอนุญาตด้วยรหัสผ่านอิสระ เพื่อป้องกันความเป็นไปได้ของการเบี่ยงเบนของข้อมูลจากการทำงานผิดพลาด นอกจากนี้ยังสามารถเปลี่ยนการตั้งค่าเดิมได้ด้วยการอนุญาตด้วยรหัสผ่าน
● รองรับหลายภาษา: จีน, อังกฤษ และภาษาอื่นๆ
ข้อมูลจำเพาะ:
| รุ่น | DP400 |
| รหัส# | 510-340 |
| ภาษา | จีนตัวย่อ, จีนตัวเต็ม, โปรตุเกส, เยอรมัน และอังกฤษ ฯลฯ |
| ขนาดหน้าจอ LCD | 115mm×85mm |
| ความละเอียดหน้าจอ LCD | 640*480 |
| ช่วงการแสดงผลดิจิตอล | 8 หลัก (พร้อมจุดทศนิยม) |
| แกนแสดงผล | 3 แกน (X,Y,Z/Q) |
| รุ่นแสดงผล Z/Q | ความยาวหรือมุม |
| รุ่นแสดงผลมุม | องศา, ลิปดา และวินาที หรือองศา |
| สัญญาณสเกลเชิงเส้น | คลื่นสี่เหลี่ยม TTL หรือคลื่นไซน์ AC ที่มีมุมต่างเฟส 90 ° สองมุม ความสามารถในการขับเคลื่อนมากกว่า 10MA |
| ความละเอียดสเกลเชิงเส้น | 0.1um,0.2um,0.5um, 1um,2um,5um |
| อัตราการส่งข้อมูล | 4800,9600,14400,19200,38400,57600 |
| พอร์ตส่งออกข้อมูล | RS232, อินเทอร์เฟซ DB-9 Parent |
| แป้นพิมพ์การทำงาน | แป้นพิมพ์ชนิดสัมผัสซิลิโคนแบบปิดผนึก |
| พอร์ตขยาย | สวิตช์เท้า, เครื่องพิมพ์, ตัวค้นหาขอบออปติคัล ฯลฯ |
| แหล่งจ่ายไฟเข้า | AC90V-240V,15W |
| สภาพแวดล้อมการทำงาน | อุณหภูมิในการทำงาน: 0 ℃～40 ℃；อุณหภูมิในการจัดเก็บ:-10 ℃～60℃；ความชื้นสัมพัทธ์:<90%RH |
