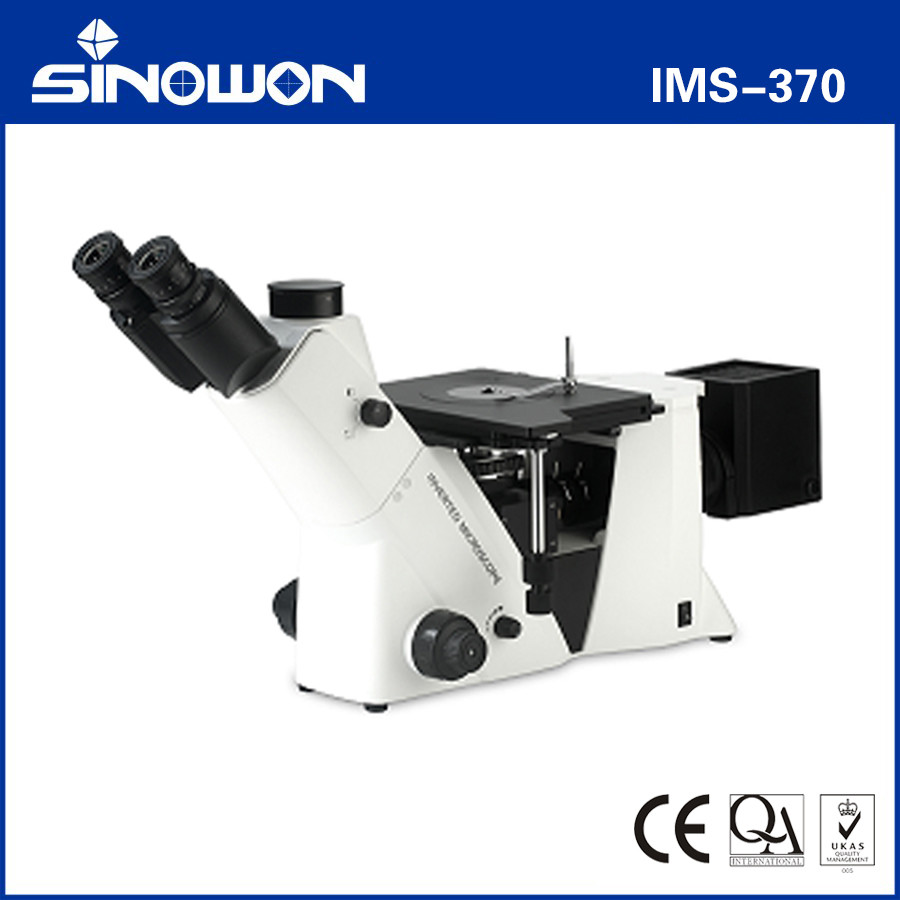

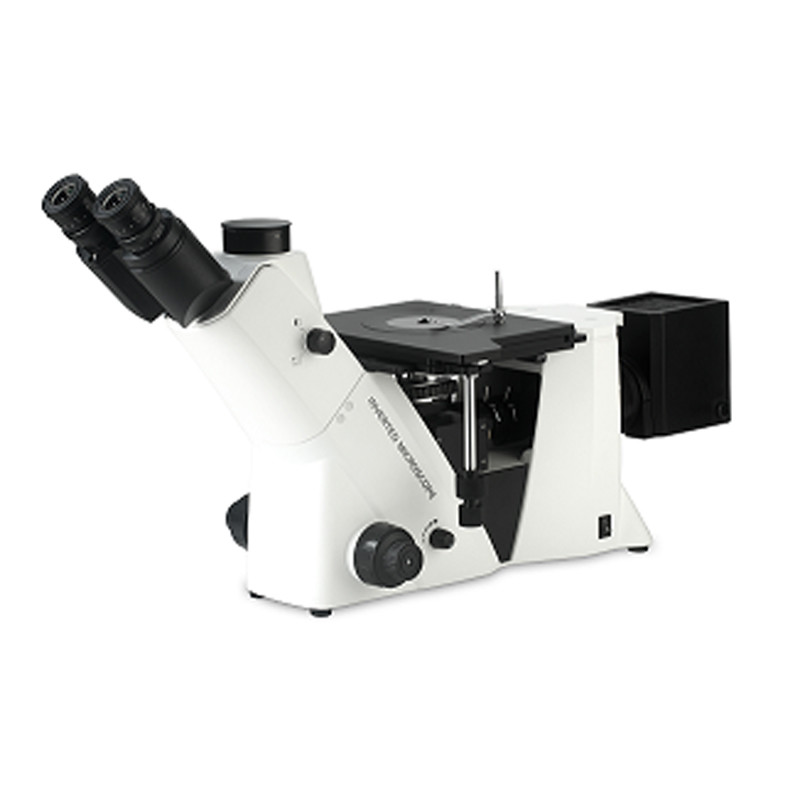

กล้องจุลทรรศน์โลหะวิทยาแบบกลับหัว IMS-370
บทนำผลิตภัณฑ์:
● การวิจัยและพัฒนาใหม่
● การรวมกันของฟิลด์สว่าง, ฟิลด์มืด, การสังเกตแบบโพลาไรซ์ ฯลฯ ใช้กันอย่างแพร่หลายในโลหะ, แร่ธาตุ, สาขาอิเล็กทรอนิกส์
● วัตถุประสงค์ฟิลด์มืด,ทำการสังเกตในฟิลด์มืดและสว่าง
● ช่องมองภาพขนาดใหญ่, ช่องมองภาพสูงสุด 22 มม. เพื่อการสังเกตที่สะดวกสบาย
● แท่นทำงานสามชั้นขนาดใหญ่, ทางเลือกเพิ่มเติมสำหรับตัวอย่าง
ข้อมูลจำเพาะทางเทคนิค:
| รายการ | ข้อมูลจำเพาะ | IMS-370 | IMS-370D | |
| ช่องมองภาพ | WF10×／22mm (ปรับได้) | ● | ● | |
| WF10×／22mm (ปรับได้, reticule 0.1mm) | ● | ● | ||
|
Metallurgical LWD Infinity วัตถุประสงค์ Plan |
LPL 5×／0.13 | W.D=16.04mm | ● | ○ |
| LPL 10×／0.25 | W.D.= 18.48mm | ● | ○ | |
| LPL 20×／0.40 | W.D.= 8.35mm | ● | ○ | |
| LPL 50×／0.70 | W.D.= 1.95mm | ● | ○ | |
| LPL 80×／0.80 | W.D.= 0.85mm | ○ | ○ | |
| LPL 100×／0.90 (แห้ง) | W.D.= 1.10mm | ○ | ○ | |
|
Metallurgical LWD Infinity วัตถุประสงค์ Plan สำหรับฟิลด์สว่างและมืด |
M PLAN 5×／0.13 BD | W.D=16.04mm | ● | |
| M PLAN 10×／0.25 BD | W.D.= 18.48mm | ● | ||
| M PLAN 20×／0.40 BD | W.D.= 8.35mm | ● | ||
| M PLAN 50×／0.70 BD | W.D.= 1.95mm | ● | ||
| หัว Trinocular Seidentopf |
เอียง 30°, ระยะห่างระหว่างรูม่านตา: 48-76 มม. การกระจายแสง (ทั้งคู่): 100: 0 (100% สำหรับช่องมองภาพ) 80:20 (80% สำหรับหัว trinocular และ 20% สำหรับช่องมองภาพ) |
● | ● | |
| Nosepiece | ห้าเท่า | ● | ||
| Quadplex (โดยเฉพาะสำหรับวัตถุประสงค์ฟิลด์สว่าง / มืด) | ● | |||
| แท่นเชิงกล | ขนาดแท่น: 210 มม.×180 มม., ช่วงการเคลื่อนที่: 50×50 มม., มาตราส่วน: 0.1 มม. | ● | ● | |
| ชุดโฟกัสหยาบและละเอียดแบบ Coaxial |
จังหวะหยาบ: 10 มม. จังหวะละเอียดต่อการหมุน: 0.2 มม., การแบ่งละเอียด 2 μm. |
● | ● | |
| หน่วยโพลาไรซ์ | Polarizer / Analyzer | ● | ● | |
| การส่องสว่าง | 12V/50W Halogen (แรงดันไฟฟ้าขาเข้า: 100V～240V) | ● | ● | |
| หลอดไฟ LED 5W (แรงดันไฟฟ้าขาเข้า: 100V～240V) | c | |||
| หลอดไฟ LED 10W Dc input (แรงดันไฟฟ้าสากล: 100V~240V) | ○ | |||
| ระบบเปิด-ปิดอัตโนมัติ | ปิดเครื่องโดยอัตโนมัติเมื่อผู้ใช้จากไป 10 นาที เปิดเครื่องโดยอัตโนมัติเมื่อผู้ใช้เข้าใกล้ | ○ | ○ | |
| ตัวกรอง | สีน้ำเงิน | ● | ● | |
| สีเขียว / สีเหลืองอำพัน / สีเทา | ○ | ○ | ||
| C-mount | 1×/0.75×/0.5×C-Mount (ปรับโฟกัสได้) | ○ | ○ | |
| อะแดปเตอร์สำหรับการถ่ายภาพดิจิทัล | ใช้สำหรับ CANON／NIKON／OLYMPUS ฯลฯ | ○ | ○ | |
หมายเหตุ: "●" ในตารางคือชุดมาตรฐาน, "○" คืออุปกรณ์เสริม
ขนาดบรรจุภัณฑ์: 660 มม.×590 มม.×325 มม. น้ำหนักรวม: 17 กก. น้ำหนักสุทธิ: 12.5 กก.
พารามิเตอร์ทางเทคนิค ของเลนส์วัตถุประสงค์
| วัตถุประสงค์ | N.A. |
ระยะการทำงาน (มม.) |
IMS-370 | IMS-370D | |
|
Metallurgical LWD Infinity วัตถุประสงค์ Plan |
LPL 5× | 0.13 | 16.04 | ● | |
| LPL 10× | 0.25 | 18.48 | ● | ||
| LPL 20× | 0.40 | 8.35 | ● | ||
| LPL 50× | 0.70 | 1.95 | ● | ||
| LPL 80× | 0.80 | 0.85 | ○ | ||
| LPL100×(แห้ง) | 0.90 | 1.10 | ○ | ||
|
Metallurgical LWD Infinity วัตถุประสงค์ Plan สำหรับฟิลด์สว่าง/มืด |
M PLAN 5× BD | 0.13 | 16.04 | ● | |
| M PLAN 10× BD | 0.25 | 18.48 | ● | ||
| M PLAN 20× BD | 0.40 | 8.35 | ● | ||
| M PLAN 50× BD | 0.70 | 1.95 | ● |
ข้อมูลจำเพาะของวัตถุประสงค์: ( "●" คือชุดมาตรฐาน, "○" คืออุปกรณ์เสริม.)
