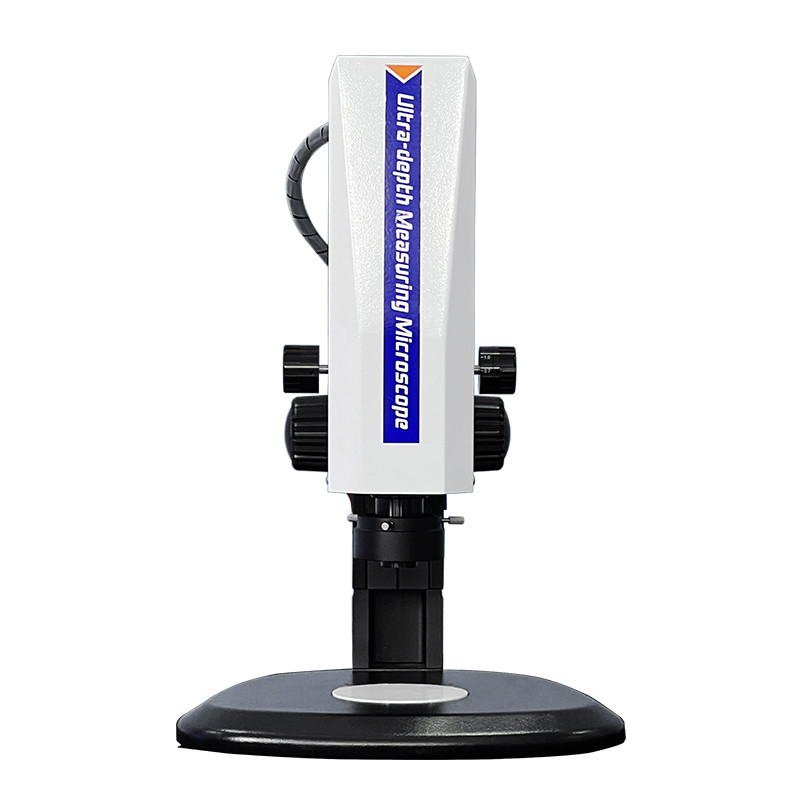

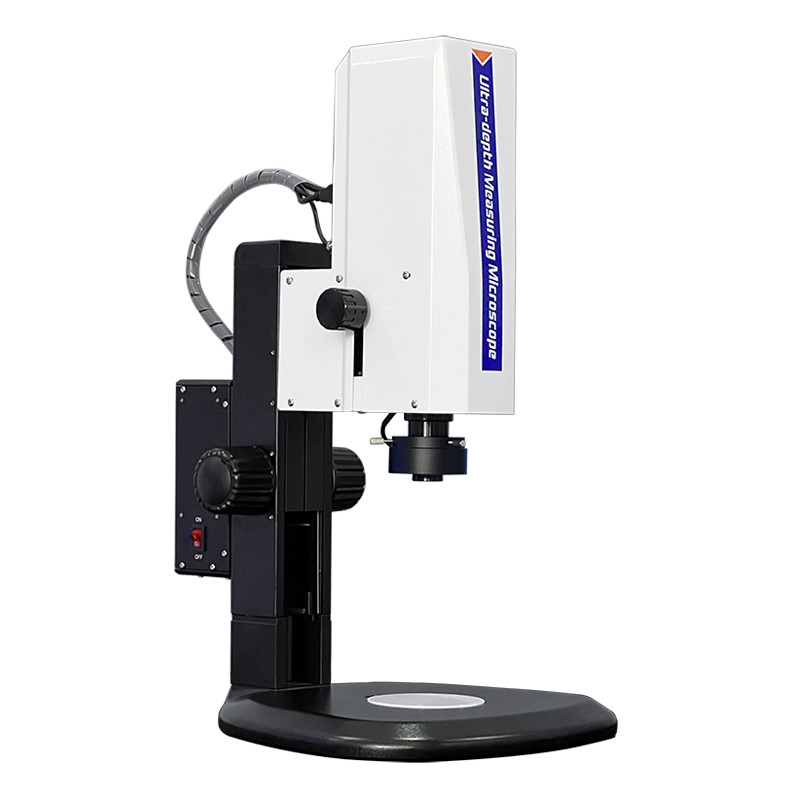

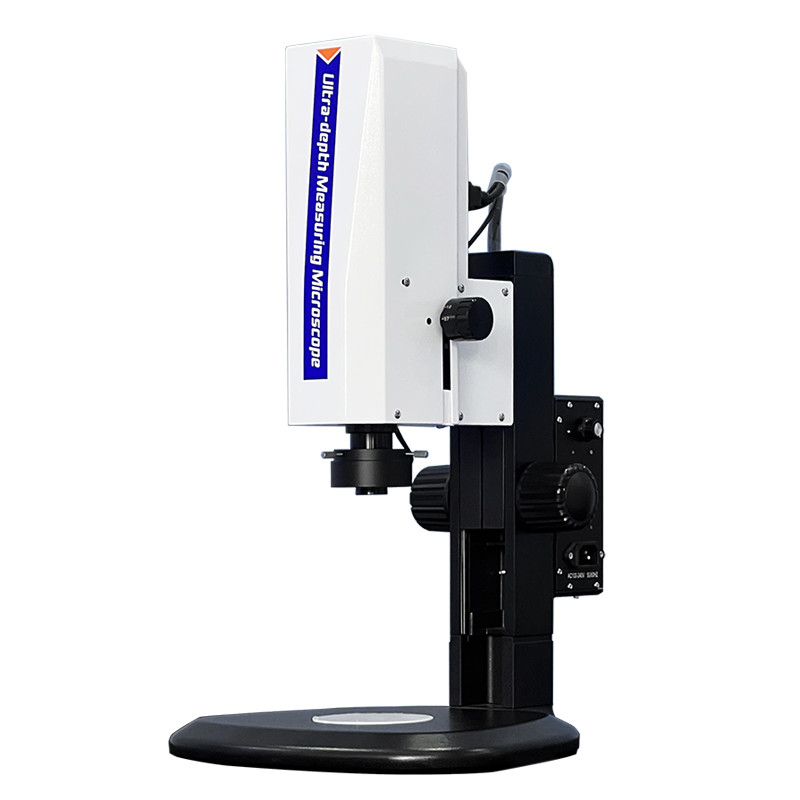

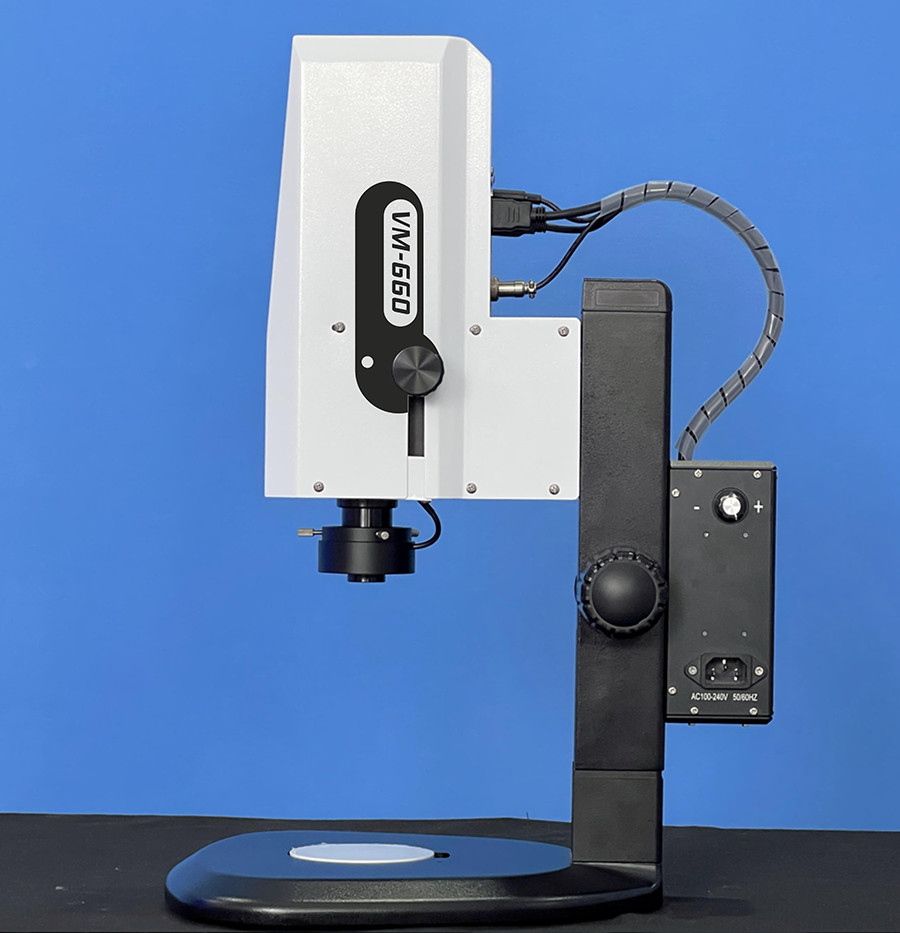

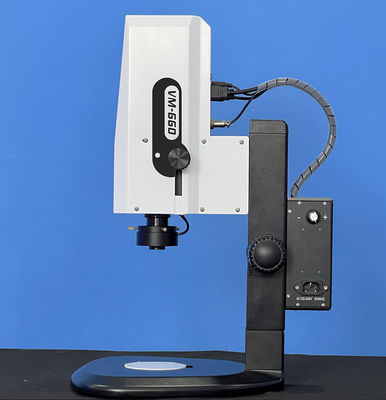

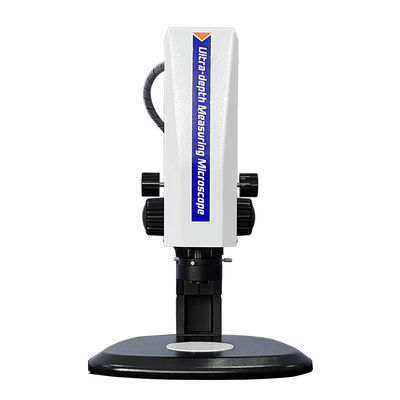

อัลตราลึกการรวมตัวกัน มิกรอสโกปวัด VM-660
การใช้งานสนาม:
การตรวจสอบผลิตภัณฑ์ การตรวจสอบวัสดุและการวิจัย การตรวจสอบและการวิเคราะห์ PCB และ SMT การพิมพ์ การตรวจสอบทอ Textile การวิเคราะห์ร่างกายทางชีววิทยา การทดสอบทางการแพทย์ และสาขาอื่น ๆ
ลักษณะ:
¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡
l กล้อง HDMI ที่บูรณาการระดับความละเอียดสูง เชื่อมต่อตรงกับจอ HDMI เพื่อตรวจสอบ
l ด้วยเลนส์ซูมความละเอียดสูง 0.7 ~ 4.5X ปาราเลล detent มันสะดวกและรวดเร็วมากในการเปลี่ยนการขยายเป้าหมาย
l ด้วยแสงสว่างที่สะท้อนแสงจากพื้นผิว LED ที่ปรับได้ สามารถควบคุมความสว่างได้อย่างอิสระ
l ด้วย 1/2 ภาพ 2 มพิกเซล ความละเอียดสูง กล้องอุตสาหกรรมขนาดสูง ทําให้ภาพชัดเจนขึ้น
l ด้วยฟังก์ชันการวัดของตัวเอง มันสามารถวัดขนาดเชิงเส้น เช่น ระยะทาง, ขอบเขต, พื้นที่, ลักษณะมุม, radian, ความกว้าง, ความสูง, และประกอบรัศมี
l พลาตฟอร์มการควบคุมเคลื่อนไหวหลายตัวเลือก, รับรองการวัดตําแหน่งแม่นยํา
ข้อมูลการใช้งาน
สินค้า | อัลตราลึกการรวมตัวกัน มิกรอสโกปการวัด |
รุ่น | VM-660 |
รหัส# | 451-660 |
อิเล็กทรอนิกส์การขยายขนาด |
25X ~ 150X (HDMI 16:9 21.5 ช่องจอ LCD) (สามารถปรับแต่ง 5X ~ 3000X) |
ระบบแสง | 0.7X~4.5X โลเมนส์ซูม |
อัตราการขยายขนาด:6.5:1 | |
0.5X C-mount แอดป์เตอร์กล้องกระจก | |
ปริมาตรกล้อง | 2MPixel ((1920*1080) |
ขนาดภาพ: 1/2 | |
กรอบ:1080P@60fps | |
ฟังก์ชันการวัด | มิติเชิงเส้น เช่น ระยะทาง, รอบเขต, พื้นที่, มุม, radian, ความกว้าง, ความสูง, และประสาท |
การบันทึกวัน | ภาพที่มีผลการวัดหรือไฟล์ EXCEL |
วิธีการวัด | การทํางานด้วยหนู การเลือกจุดที่ฉลาด/การเลือกจุดมือ |
ความแม่นยําของการวัด | 0.02mm ~ 0.003mm |
การส่องแสง | การส่องแสงพื้นผิว LED ที่ปรับได้ |
สแตนด์ไมโครสโกป | การเดินทางในแกน Z: 100mm |
ปริมาตรไฟฟ้า | AC90~240V/50~60HZ |
ขนาด | 375*285*500 มิลลิเมตร |
น้ําหนักสะสม | 6.5 กิโลกรัม |
ฉันmage ผลงาน
A: ดู เพชร Iการตรวจสอบ

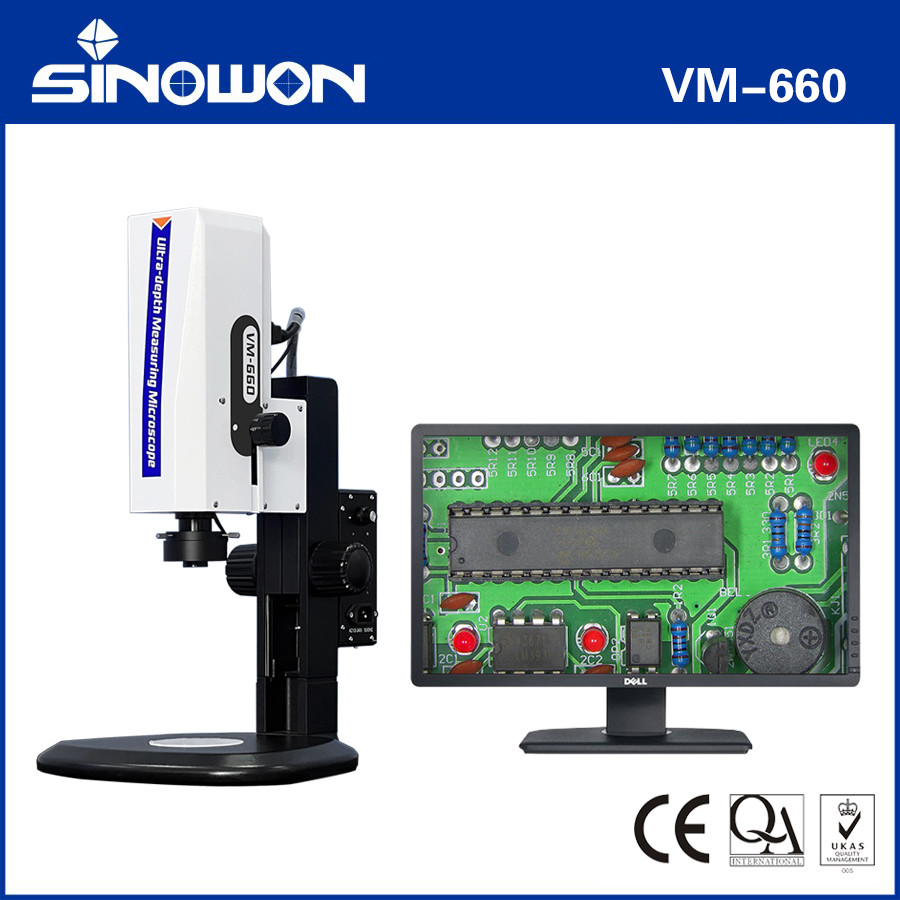

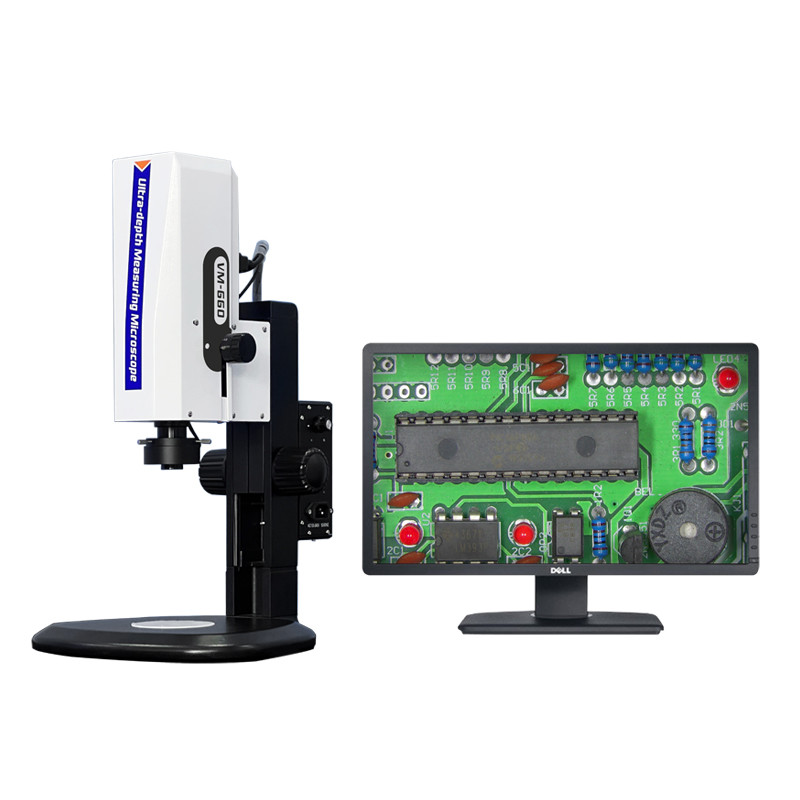

B: การตรวจสอบ PCB Solder
การวัดFการชําระฉันการนําเข้า:
VM-660 สามารถวัดเส้นตรง มุม วงกลมเฉพาะเส้นตรง เส้นตรงข้าม ระยะทางจากจุดไปสู่เส้น สิ้นและเส้นไปยังวงกลมเฉพาะเส้น กว้างวงกลม และพื้นที่ความยาวและความกว้างของสี่เหลี่ยม, และสามารถคํานวณวงกว้างและพื้นที่. มันสามารถวัดลูกขั้วและคํานวณพื้นที่ของมัน. รายงานการวัดที่เกี่ยวข้องทั้งหมดสามารถส่งออกไปยังแผ่นความจําแฟลช.
สนามมอง:
รายละเอียดการปรับขนาด:
การขยายแสง | การขยายวีดีโอ | X ((mm) | Y ((มม) | D ((mm) |
0.7X/2 | 25X | 18.28 | 13.72 | 22.86 |
1X/2 | 35X | 12.8 | 9.6 | 16 |
2X/2 | 70X | 6.4 | 4.8 | 8 |
3X/2 | 105X | 4.26 | 3.2 | 5.34 |
4X/2 | 140X | 3.2 | 2.4 | 4 |
4.5X/2 | 150X | 2.84 | 2.14 | 3.56 |
อุปกรณ์เสริมทางเลือก:
