อุปกรณ์วัดอัตโนมัติแบบยื่น - การตรวจสอบมิติความแม่นยำสูง

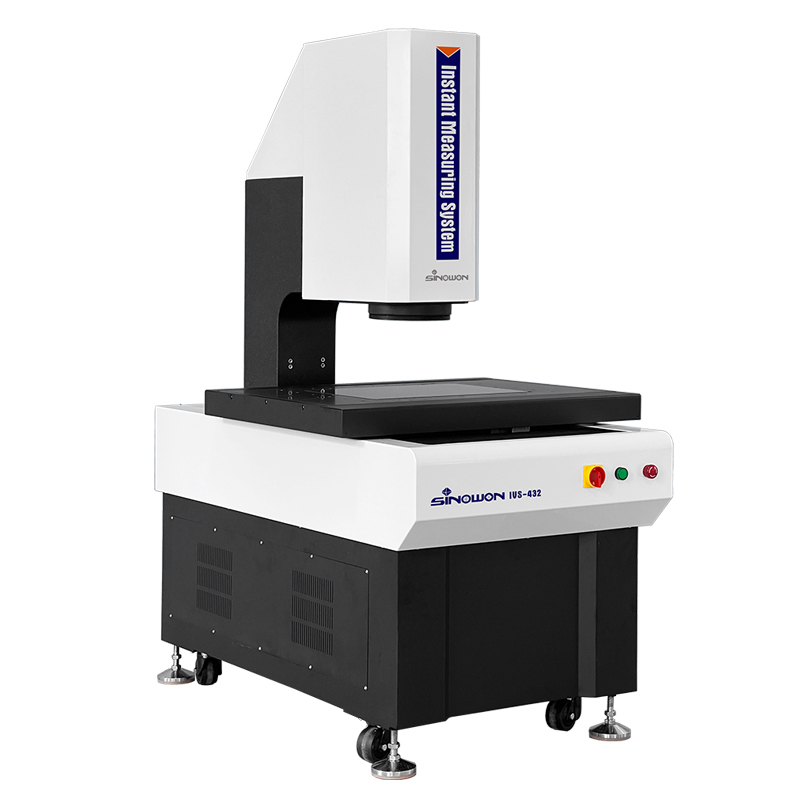

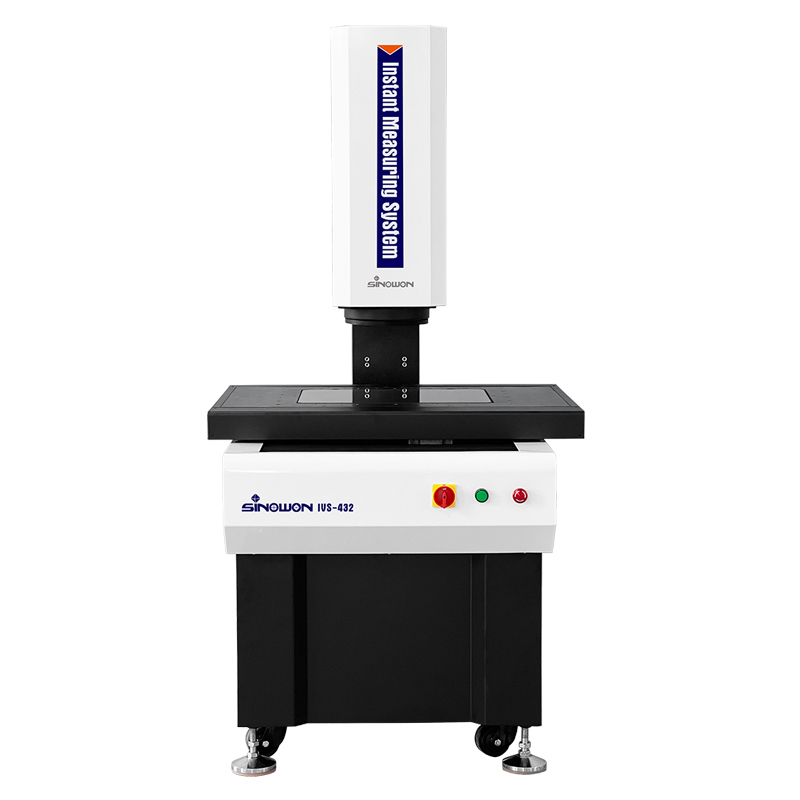

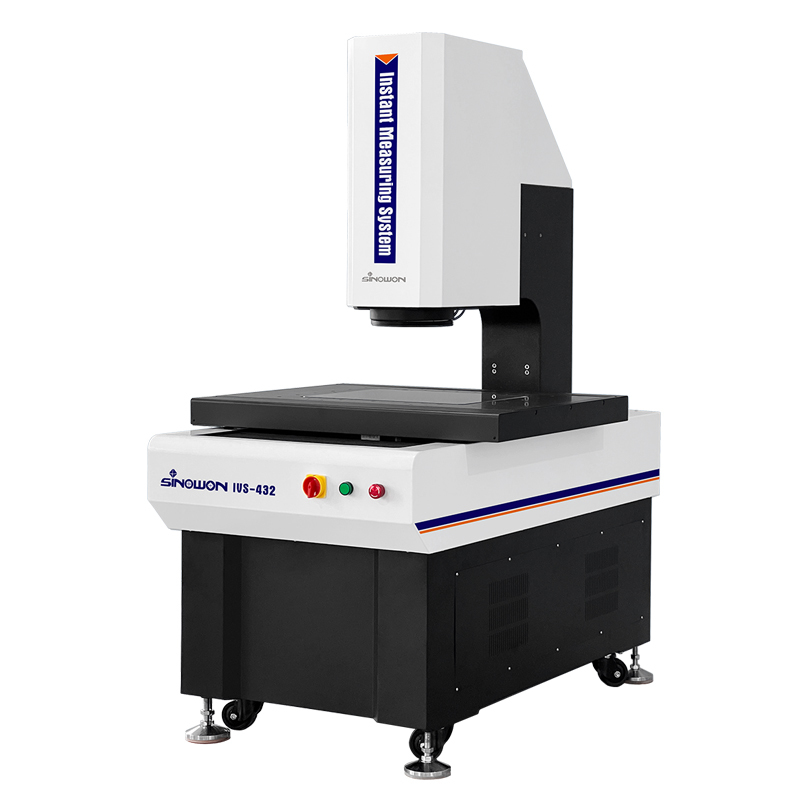

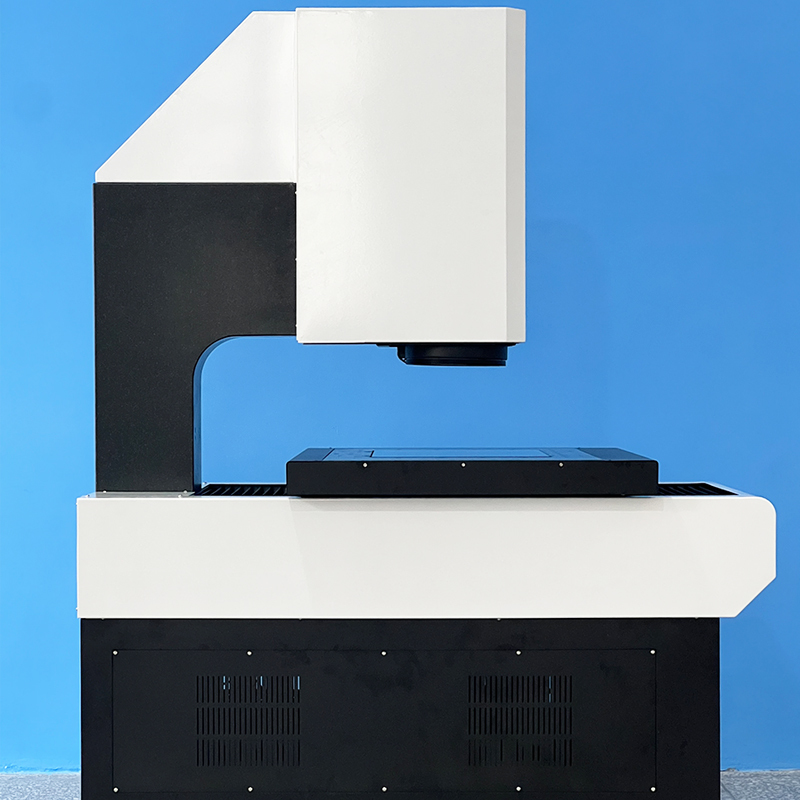

ระบบวัดวิสัยทัศน์แบบทันทีชนิดคานยื่น IVS-542C

บทนำผลิตภัณฑ์:

ซีรีส์ IVS เป็นเครื่องวัดวิสัยทัศน์แบบทันทีอัตโนมัติเต็มรูปแบบชนิดคานยื่น พร้อมระบบเลนส์ขยายสองเท่าที่พัฒนาขึ้นสำหรับการวัด GD&T พร้อมการควบคุมด้วยมอเตอร์อัตโนมัติสามแกน มันติดตั้งระบบโฟกัสอัตโนมัติ การควบคุมแสงสว่างอัตโนมัติ และการเคลื่อนที่อัตโนมัติของการกำหนดค่าฮาร์ดแวร์และซอฟต์แวร์ เพื่อให้การวัดขนาดเชิงเส้นและเรขาคณิตเป็นไปอย่างรวดเร็วและแม่นยำ

คุณลักษณะของผลิตภัณฑ์:ติดตั้งกล้อง 20 ล้านพิกเซลและเลนส์เทเลเซนทริกคู่พร้อมการขยายสองเท่า คุณภาพของภาพจึงยอดเยี่ยม;

• การออกแบบเทเลเซนทริกสูงต่ำกว่า 0.02° ช่วยให้มั่นใจได้ถึงความแม่นยำในการวัดสำหรับผลิตภัณฑ์ที่มีความแตกต่างของความสูงอย่างมาก;
• ความผิดเพี้ยนของทีวีต่ำกว่า 0.01% และความสม่ำเสมอของการบิดเบือนทั่วทั้งภาพช่วยให้มั่นใจได้ถึงความแม่นยำในการทำซ้ำแบบไดนามิกของการวัด;
• การออกแบบการขยายสองเท่าช่วยให้การวัดมีประสิทธิภาพด้วยมุมมองที่กว้างและการวัดที่มีความแม่นยำสูงด้วยการขยายสูง ตอบสนองความต้องการสองเท่าของลูกค้าในด้านประสิทธิภาพและความแม่นยำ;
• การควบคุมความแม่นยำอัตโนมัติเต็มรูปแบบ CNC สามแกน XYZ ช่วยให้มั่นใจได้ถึงการวางตำแหน่งที่แม่นยำ;

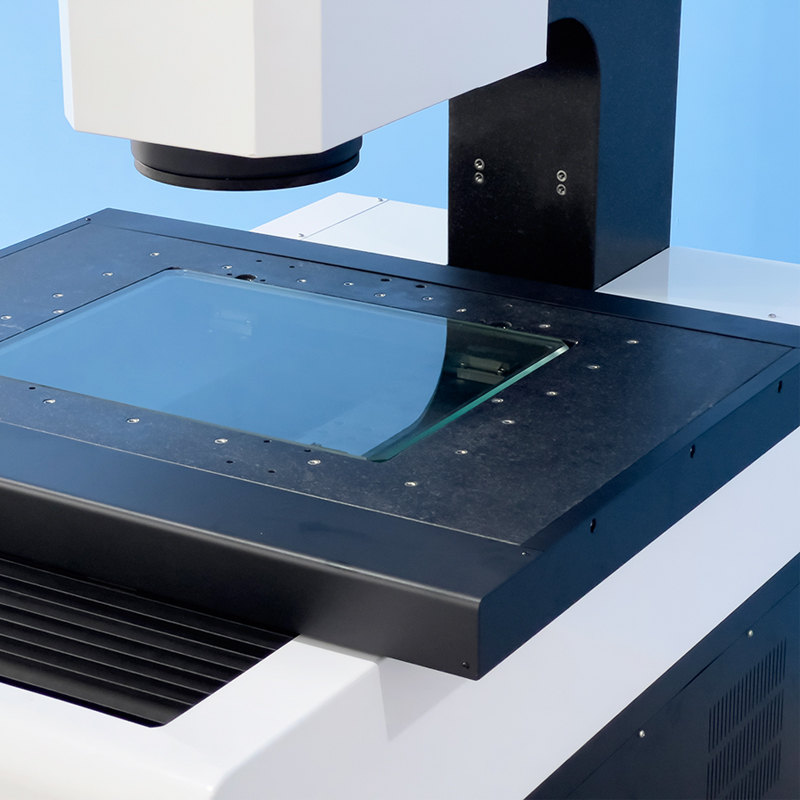

• การใช้ฐานและเสาหินอ่อนอินเดียให้ความมั่นคงที่ดี;
• รางนำเชิงเส้นที่มีความแม่นยำสูง สกรูบอลกราวด์ มอเตอร์เซอร์โว AC ฯลฯ ช่วยให้มั่นใจได้ถึงความแม่นยำและความเสถียรของระบบการเคลื่อนที่;
• สเกลเชิงเส้นความแม่นยำสูง 0.5μm ช่วยให้มั่นใจได้ถึงความแม่นยำในการวางตำแหน่งและการวัดของระบบ;

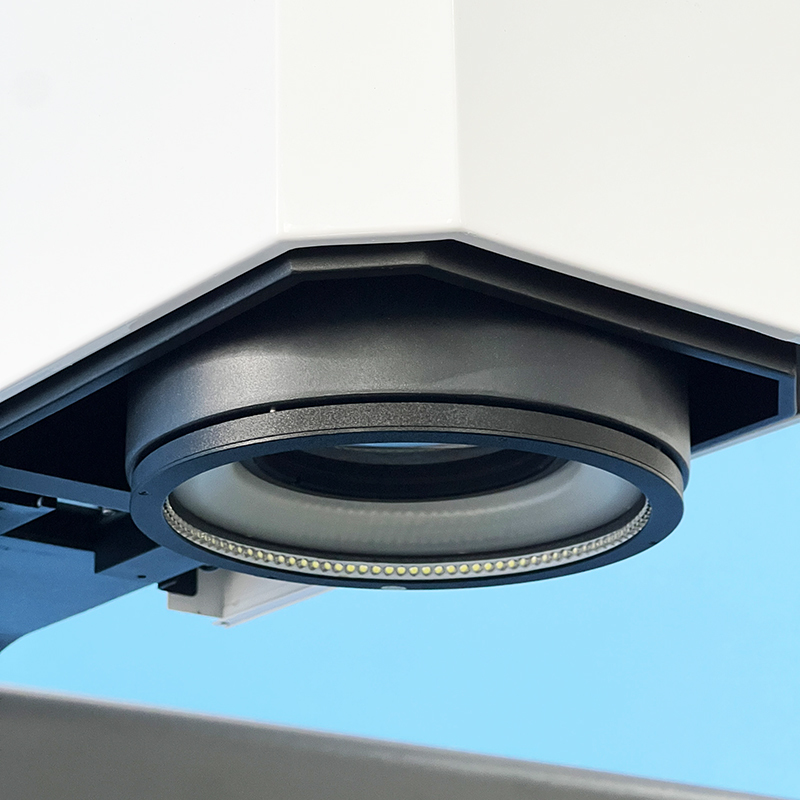

• ติดตั้งแหล่งกำเนิดแสงต่างๆ และฟังก์ชันการยกอัจฉริยะเพื่อปรับให้เข้ากับสถานการณ์การวัดต่างๆ;
• ซอฟต์แวร์การวัด Geomea ที่ทรงพลังและใช้งานง่ายช่วยเพิ่มการควบคุมคุณภาพ;
• สามารถตั้งค่าโปรแกรมการวัดอัตโนมัติเพื่อให้การวัดแบบกลุ่มเสร็จสิ้นได้อย่างมีประสิทธิภาพและรวดเร็ว;
• สามารถใช้เซ็นเซอร์แสงสีขาวแบบไม่สัมผัสเสริมเพื่อวัดความหนา ความเรียบ ฯลฯ
• แอปพลิเคชัน:

สามารถนำไปใช้กับการวัดความแม่นยำของวัตถุขนาดใหญ่

• อุตสาหกรรม 3C: หน้าจอมือถือ เคสโทรศัพท์มือถือ
• อุตสาหกรรมอิเล็กทรอนิกส์: แผงวงจร PCB
• พลังงานใหม่: แบตเตอรี่ลิเธียม
• อุตสาหกรรมยานยนต์: ชิ้นส่วนที่มีความแม่นยำ
• ข้อมูลจำเพาะ:

สินค้า

หมวดหมู่สินค้า

รุ่น

ระยะเคลื่อนที่
