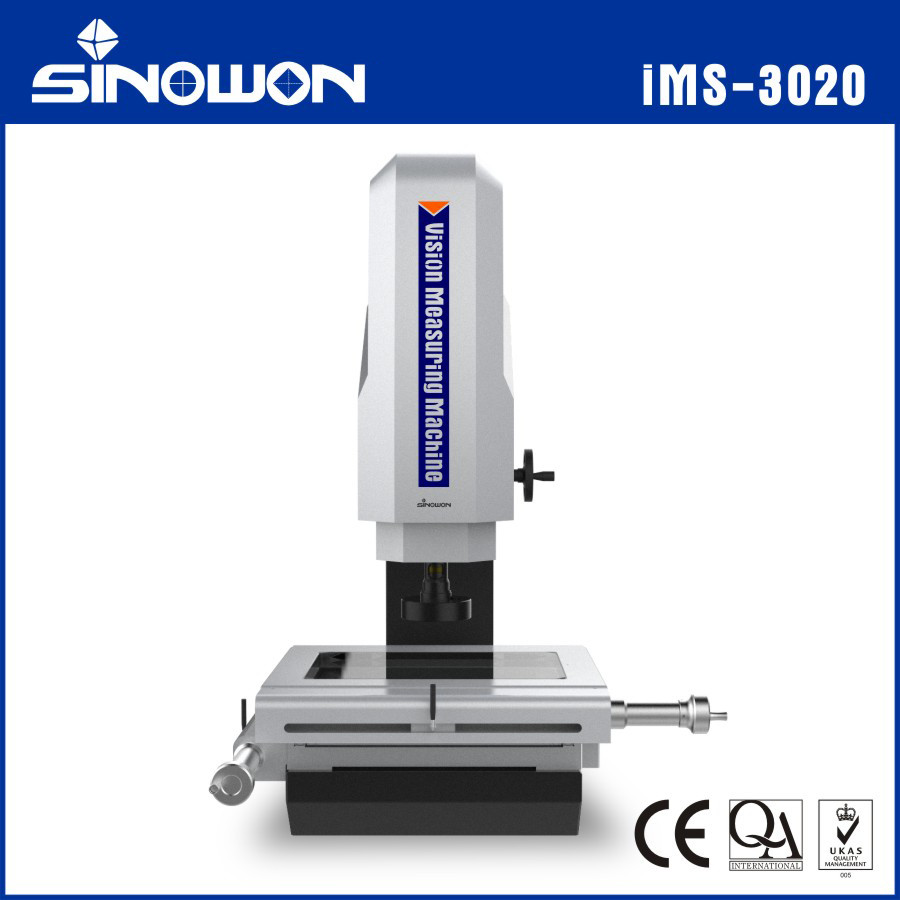

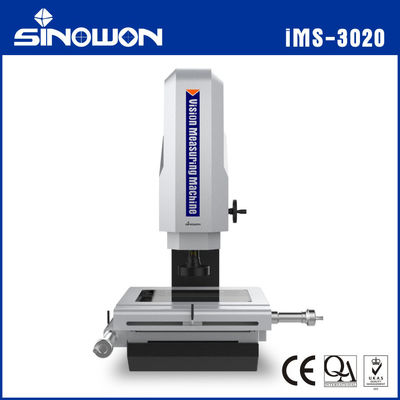

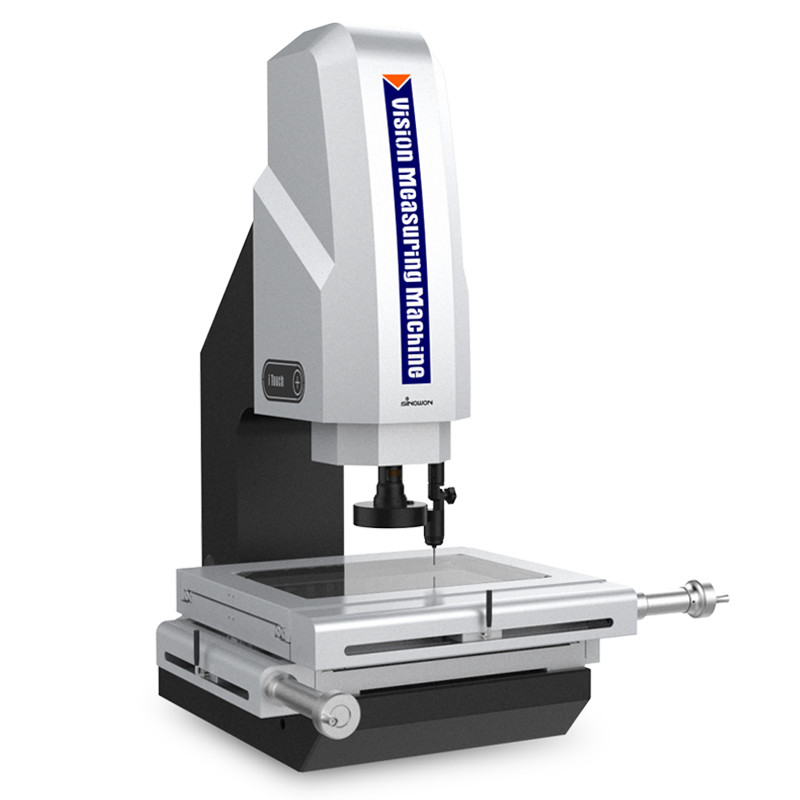

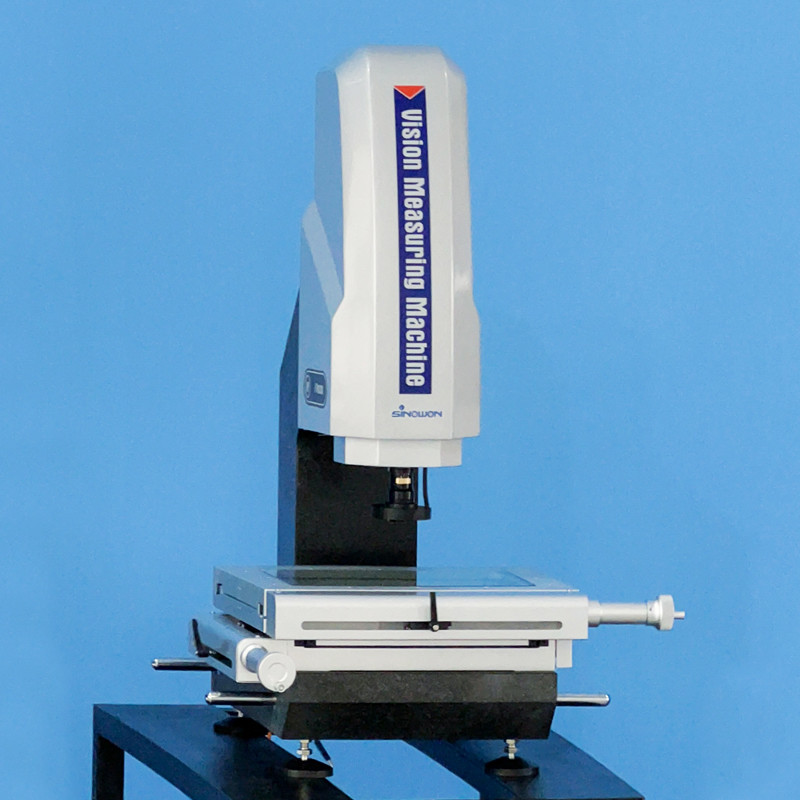

สูงปการแก้ไขมวีประจำปีฉันเครื่องวัดไซออน iVision ซีรี่ส์ IMS-3020
เครื่องวัดการมองเห็นลักษณะผลิตภัณฑ์:
เครื่องวัดการมองเห็นเทคนิคอล สข้อมูลจำเพาะ-
| สินค้าโภคภัณฑ์ | เครื่องตรวจวัดแบบแมนนวลความแม่นยำสูง iVision Series | ||||
| แบบอย่าง | IMS-2010 | IMS-2515 | IMS-3020 | IMS-4030 | IMS-5040 |
| โต๊ะหินอ่อน | (270*350)มม | (408*308)มม | (458*358)มม | (608*470)มม | (650*580)มม |
| โต๊ะกระจก | (142*242)มม | (306*198)มม | (356*248)มม | (456*348)มม | (540*440)มม |
| การเดินทางของแกน X / Y | (200*100)มม | (250*150)มม | (300*200)มม | (400*300)มม | (500*400)มม |
| การเดินทางของแกน Z | คู่มือเชิงเส้นความแม่นยำสูง การเดินทางที่มีประสิทธิภาพ 200 มม | ||||
| ความละเอียด X/Y/Z aixs | 0.5um | ||||
| ฐานและเสาค้ำ | หินแกรนิตความแม่นยำสูง | ||||
| ความแม่นยำในการวัด* | แกน XY: ≤2.5+L/200(um)；Zais: ≤5+L/200(um) | ||||
| ความแม่นยำในการซ่อมแซม | 2um | ||||
| ระบบส่องสว่าง (การปรับซอฟต์แวร์) | พื้นผิว 4 วงแหวนและ 8 โซน ไฟ LED เย็นที่ปรับได้ไม่จำกัด | ||||
| ไฟส่องสว่างแบบขนาน LED รูปทรงโค้งมน | |||||
| ไฟโคแอกเชียลเสริม | |||||
| กล้องดิจิตอล | กล้องดิจิตอลความละเอียดสูง 1/2.9"/1.6Mpixel | ||||
| เลนส์ซูม | เลนส์ซูมตอบรับอิเล็กทรอนิกส์ความละเอียดสูง 6.5X, การขยายแสง: 0.7X~4.5X; กำลังขยายวิดีโอ: 20X~129X | ||||
| ซอฟต์แวร์การวัด | iการวัด | ||||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN 10/11-32/64 | ||||
| ภาษา | อังกฤษ, จีนตัวย่อ, จีนตัวเต็ม, เวอร์ชันภาษาอื่นเสริม | ||||
| สภาพแวดล้อมในการทำงาน | อุณหภูมิ 20°C±2°C อุณหภูมิเปลี่ยนแปลง <1°C/Hr; ความชื้น 30%~80%RH; การสั่นสะเทือน <0.02g's, ≤15Hz | ||||
| พาวเวอร์ซัพพลาย | AC220V/50เฮิร์ต; 110V/60Hz | ||||
| ขนาด(กxยxส) | (677*552*998)มม | (790*617*1,000)มม | (838*667*1000)มม | (1002*817*1043)มม | (1111*867*1086)มม |
|
มิติบรรจุภัณฑ์ (กxยxส) |
(1,030*780*1260)มม | (1,030*780*1260)มม | (1,030*780*1260)มม | (1130*1,000*1270)มม | (1250*1035*1460)มม |
| น้ำหนักรวม/สุทธิ | 220/150กก | 242/175กก | 275/185กก | 449/350กก | 550/380กก |
บันทึก:
"L" หมายถึงความยาวที่วัดได้ในหน่วยมิลลิเมตร และความแม่นยำทางกลของแกน Z ขึ้นอยู่กับความแม่นยำในการโฟกัสและพื้นผิวของชิ้นงานเป็นอย่างมาก
กำลังขยายเป็นค่าโดยประมาณและมีความสัมพันธ์อย่างใกล้ชิดกับขนาดและความละเอียดของจอแสดงผล
ลูกค้าสามารถเลือกเพิ่มเลนส์เสริม 0.5X หรือ 2X ได้ตามความต้องการเพื่อให้ได้การขยายภาพ
iMS-2010/5040 เป็นโต๊ะทำงานที่ทำจากหินอ่อน ในขณะที่ iMS-2515/3020/4030 เป็นโต๊ะทำงานที่ทำจากโลหะ

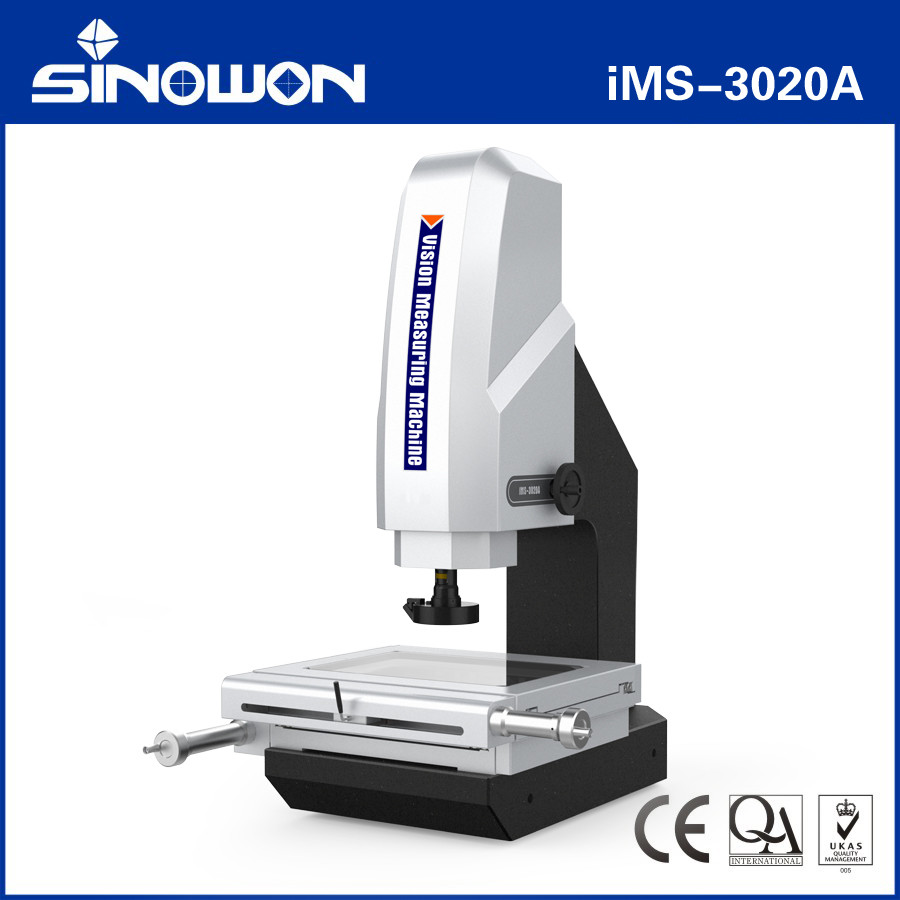

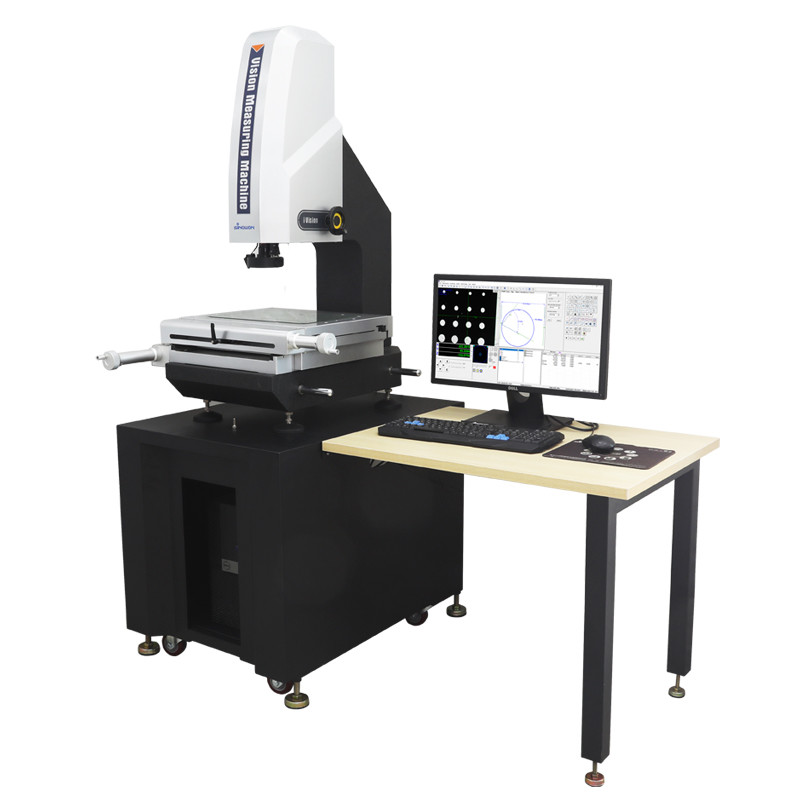

คำอธิบายโมเดลการกำหนดค่าผลิตภัณฑ์ (ตัวอย่างกับ iMS-3020) :
| การกำหนดค่าเซ็นเซอร์ | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้าโภคภัณฑ์ | เครื่องวัดการมองเห็น 2.5D | เครื่องวัดการสัมผัสและการมองเห็นแบบ 3 มิติ | เครื่องวัดการมองเห็นกึ่งอัตโนมัติ 2.5D | เครื่องวัดการสัมผัสและการมองเห็นกึ่งอัตโนมัติ 3 มิติ |
| แบบอย่าง | ไอเอ็มเอส-3020เอ | ไอเอ็มเอส-3020บี | ไอเอ็มเอส-3020ซี | ไอเอ็มเอส-3020D |
| พิมพ์ | ก | บี | ค | ดี |
| ความสำคัญ | เซ็นเซอร์เลนส์ซูมออปติคอล |
เซ็นเซอร์เลนส์ซูมและ ติดต่อเซนเซอร์โพรบ |
เซนเซอร์เลนส์ซูมและฟังก์ชันโฟกัสอัตโนมัติแกน Z | เซ็นเซอร์เลนส์ซูม, เซ็นเซอร์หัววัดแบบสัมผัส และฟังก์ชันโฟกัสอัตโนมัติ |
| โฟกัสอัตโนมัติในแกน Z | ปราศจาก | ปราศจาก | กับ | กับ |
| ติดต่อโพรบ | ปราศจาก | กับ | ปราศจาก | กับ |
| ซอฟต์แวร์ | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 |
รุ่นและข้อมูลจำเพาะของเครื่องวัดการมองเห็นแบบแมนนวล-
| แบบอย่าง | รหัส# | แบบอย่าง | รหัส# | แบบอย่าง | รหัส# | แบบอย่าง | รหัส# | แบบอย่าง | รหัส# |
| IMS-2010A | 521-120E | IMS-2515A | 521-120เอฟ |
IMS-3020A |
521-120G |
IMS-4030A | 521-120H | IMS-5040A | 521-120จ |
| IMS-2010B | 521-220E | IMS-2515B | 521-220เอฟ | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220จ |
| IMS-2010C | 521-320E | IMS-2515C | 521-320เอฟ | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320จ |
| IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420จ |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | - | - |
ตารางคู่มือการเดินทางเครื่องวัดการมองเห็นด้วยตนเอง:
| เดินทาง มม | แบบอย่าง | ระยะเคลื่อนที่แกน X มม | ระยะเคลื่อนที่แกน Y มม |
การเดินทางมาตรฐานแกน Z มม |
การเดินทางที่กำหนดเองสูงสุดแกน Z มม |
| 100x100x100 | IMS-1010 | 100 | 100 | 100 | - |
| 200x100x200 | IMS-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | IMS-2515 | 250 | 150 | 200 | 300 |
| 300x200x200 | IMS-3020 | 300 | 200 | 200 | 400 |
| 400x300x200 | IMS-4030 | 400 | 300 | 200 | 400 |
| 500x400x200 | IMS-5040 | 500 | 400 | 200 | 400 |
| 600x400x200 | IMS-6040 | 600 | 400 | 200 | 400 |

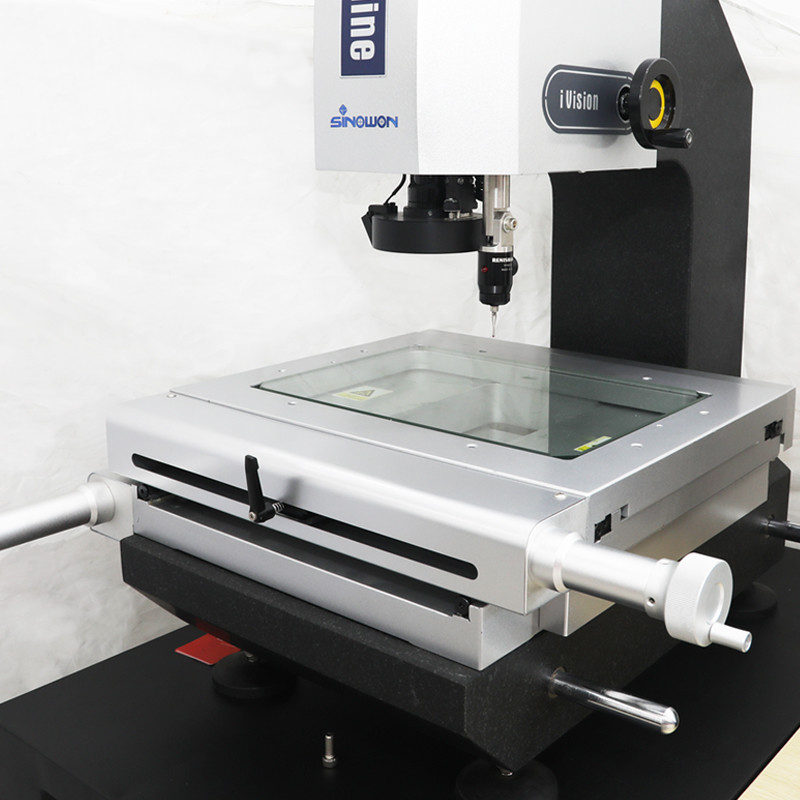

เครื่องวัดการมองเห็นภาพวาดโครงสร้าง:
เครื่องวัดการมองเห็นการประยุกต์ใช้ในอุตสาหกรรม:
เครื่องวัดแสง OMM หรือที่รู้จักในชื่อเครื่องวัดวิชันและเครื่องวัดแบบไม่สัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติ ด้วยการยกระดับอุตสาหกรรมที่มีความแม่นยำสูงและอุตสาหกรรมการผลิตขนาดเล็กที่ทันสมัย จึงใช้ออปติคอลแบบไม่สัมผัส วิธีการวัดภาพเพื่อการวัดที่รวดเร็วและแม่นยำ การวัดขนาดทางเรขาคณิตและความคลาดเคลื่อนทางเรขาคณิตเป็นสิ่งที่หลีกเลี่ยงไม่ได้
เครื่องวัดด้วยแสงเหมาะสำหรับทุกสาขาการใช้งานเพื่อวัตถุประสงค์ในการวัดพิกัด และมีการใช้กันอย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ เครื่องมือ ฮาร์ดแวร์ พลาสติก และอุตสาหกรรมอื่นๆ เช่น: แม่พิมพ์ สกรู โลหะ อุปกรณ์เสริม ยาง บอร์ด PCB สปริง ฮาร์ดแวร์ อิเล็กทรอนิกส์ พลาสติก การบิน การบินและอวกาศ ฯลฯ สามารถเอาชนะข้อบกพร่องของเวอร์เนียร์คาลิปเปอร์ ไมโครมิเตอร์ และโปรเจ็กเตอร์โปรไฟล์แบบดั้งเดิมซึ่งมีความแข็งแรงสูง - เครื่องวัดที่มีความแม่นยำ ประสิทธิภาพสูง และความน่าเชื่อถือสูง ผสมผสานเทคโนโลยีการประมวลผลภาพแบบออพติคัล เครื่องกล อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะวัดจะถูกขยายโดยระบบขยายแบบออปติคอล หลังจากที่ระบบกล้อง CCD รวบรวมคุณลักษณะของภาพและประมวลผลโดยอัลกอริธึมของคอมพิวเตอร์และซอฟต์แวร์แล้ว จะสามารถตรวจจับรูปร่างและพื้นผิว ขนาด มุม และตำแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยำต่างๆ ได้โดยอัตโนมัติ การตรวจสอบระดับไมโครและการควบคุมคุณภาพ ข้อมูลการวัดสามารถนำเข้าสู่ AUTOCAD เพื่อเขียนแบบทางวิศวกรรมที่สมบูรณ์ และสามารถสร้างเอกสารใน DXF, IGS และรูปแบบอื่นๆ ได้ และยังสามารถนำเข้าสู่ซอฟต์แวร์วิเคราะห์ทางสถิติ WORD, EXCEL และ SPC เพื่อสร้าง CPK และรายงานทางสถิติต่างๆ
