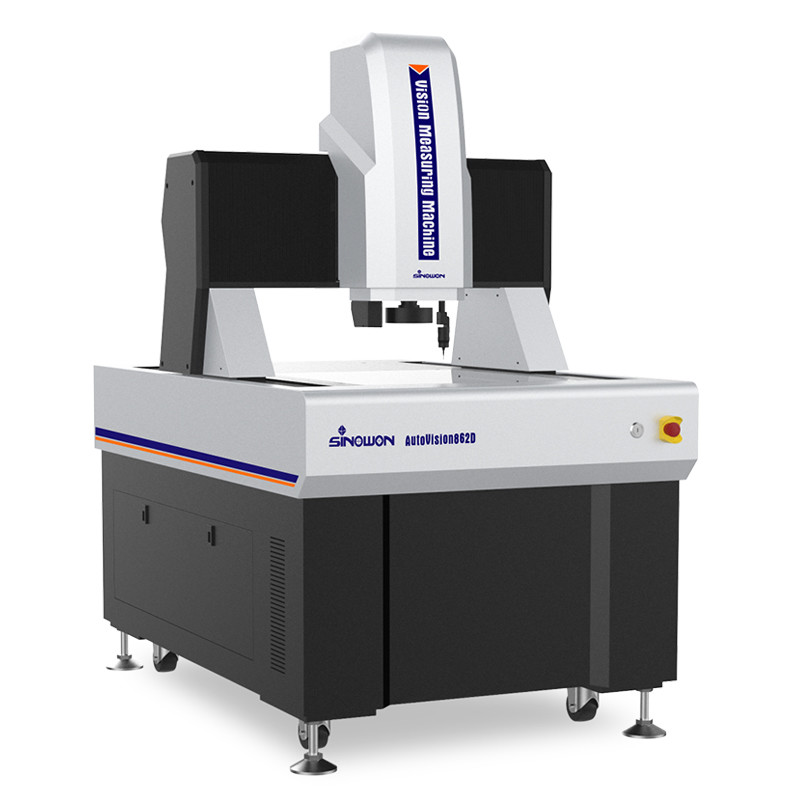

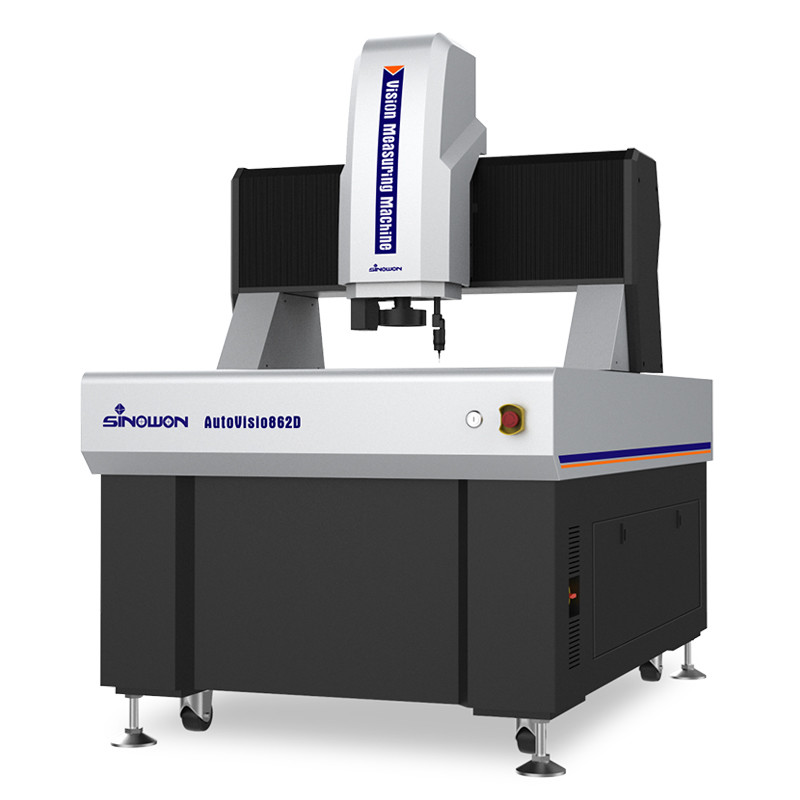

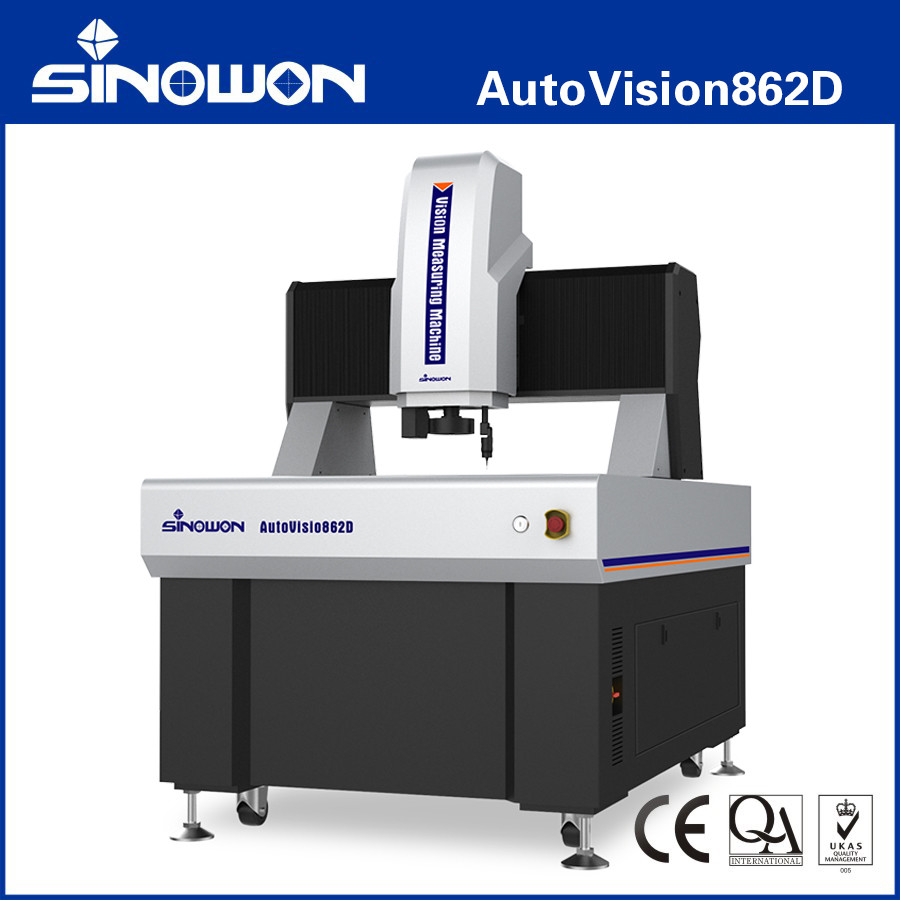

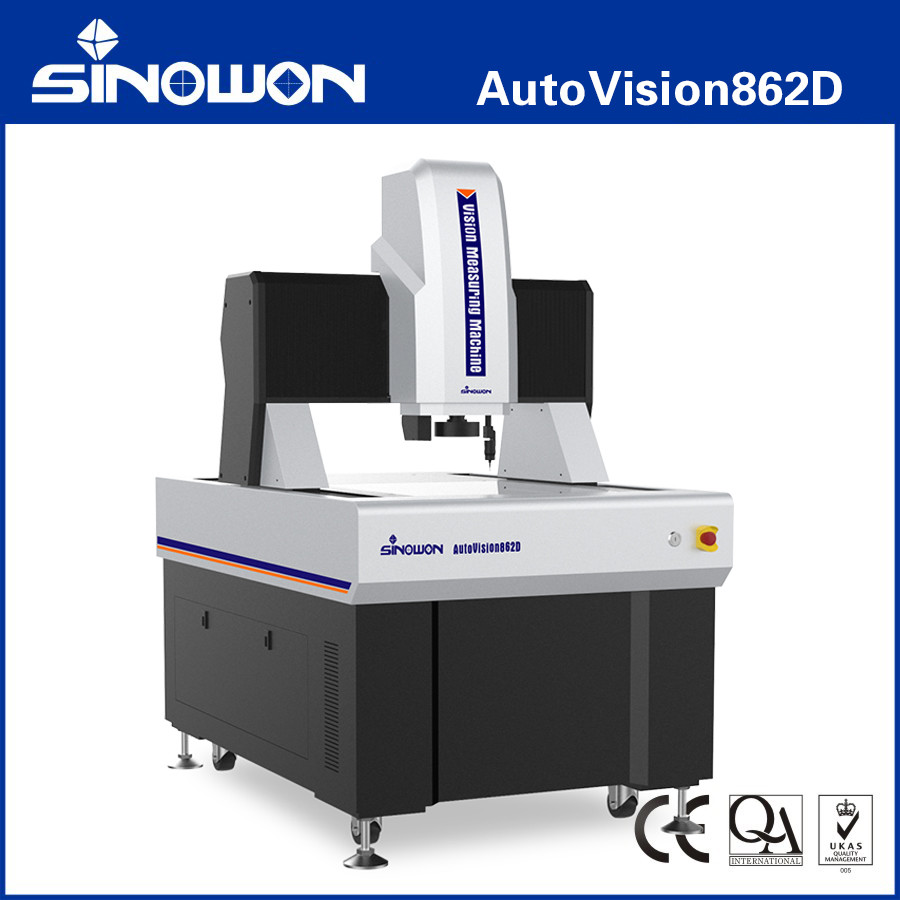

สะพานเคลื่อนที่ความแม่นยําสูง 3 มิติ เครื่องวัดสายตาอัตโนมัติ AutoVision6862D
การนําเสนอสินค้า:
AutoVision เป็นเครื่องวัดภาพอัตโนมัติสะพานเคลื่อนที่ความแม่นยําสูง ที่ออกแบบมาเพื่อการวัดความแม่นยําสูงและขนาดใหญ่ โดยใช้โครงสร้างสะพานเคลื่อนที่การวัดชิ้นงาน, รับประกันการวัดความแม่นยําและความมั่นคง, เหมาะสําหรับอุตสาหกรรมอิเล็กทรอนิกส์, อุปกรณ์การแพทย์และอุปกรณ์, การวัด LCD และอากาศและอุตสาหกรรมอื่น ๆ.
ลักษณะสินค้าc:
รายละเอียด:
| สินค้า | สะพานเคลื่อนที่ความแม่นยําสูง เครื่องวัดสายตาอัตโนมัติ AutoVision Series | ||||
| รุ่น | AutoVision 432 | AutoVision542 | AutoVision652 | AutoVision862 | |
| การเดินทางในแกน X/Y | (400*300) มม. | (500*400) มม. | (600*500) มม. | (800*600) มม. | |
| Z Axis การเดินทาง | 200 มม. | ||||
| ขอบเขต X/Y/Z | ความละเอียดในระดับเส้นตรงยุโรป: 0.1mm | ||||
| โหมดการนําทาง | คลาส P-Class Precision ลินิเออเรอร์ไกด์, ไกด์สไลเดอร์คู่สองสาย | ||||
| รูปแบบการทํางาน | เครื่องควบคุม joystick การทํางานของหนู โปรแกรมการตรวจจับอัตโนมัติ | ||||
| ความแม่นยํา* |
แกน XY:≤1.8+L/200 ((um) |
||||
|
อัธยาศัย: ≤4.0+L/200(um |
|||||
| ความซ้ํา | 2m | ||||
|
การส่องแสง ระบบ |
รูปทรง | การส่องแสงแนวขนาน LED | |||
| 0~255 การส่องแสงพื้นผิว LED แบบปรับ 5 แหวน 8 ส่วน | |||||
| พื้นที่ | |||||
| ระบบวีดีโอ** | กล้องดิจิตอลสีความละเอียดสูง | ||||
| 8.3X โมเตอร์ซูมเลนส์ การขยายแสง: 0.6X ~ 5.0X; การขยายวิดีโอ: 20X ~ 170X (21 ช่องจอ) | |||||
| โปรแกรมวัด | iการวัด | ||||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | ||||
| ภาษา | อังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่น ๆ สามารถเพิ่ม | ||||
| สถานที่ทํางาน | อุณหภูมิ 20°C±2°C, การเปลี่ยนแปลงอุณหภูมิ<1°C/Hr; ความชื้น 30%~80%RH; การสั่นสะเทือน<0.02g's, ≤15Hz | ||||
| พลังงาน | AC220V/50Hz; 110V/60Hz | ||||
| ขนาด ((WxDxH) | (1195*832*1579) มม | (1463*940*1591) มม | (1568*1040*1591) มม | (1818*1157*1590) มม | |
| ขนาดบรรจุ ((WxDxH) | (1380*1170*1910) มม | (1690*1300*2000) มม | (1800*1400*2000) มม | (2300*1700*2000) มม | |
| น้ําหนักสะสม | 650 กิโลกรัม | 780Kg | 1380 กิโลกรัม | 2000Kg | |
หมายเหตุ:
L คือความยาวที่วัด ((มม) ความแม่นยําทางกลของแกน Z และความแม่นยําของการโฟกัสมีความสัมพันธ์มากกับพื้นผิวของชิ้นงาน
การขยายคือค่าประมาณ มันเกี่ยวข้องกับมิติของจอและความละเอียด
สนามมอง ((มม) = (แนวฉาก*แนวราบ*แนวตั้ง)
คําอธิบายรุ่นการตั้งค่าสินค้า ((ตัวอย่างกับ AutoVision862):
| ประเภทสินค้า | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้า |
2.5D การมองเห็นอัตโนมัติ เครื่องวัด |
เครื่องวัด 3 มิติอัตโนมัติ | 2.5D เครื่องวัดเลเซอร์สแกนและสายตาอัตโนมัติ |
3 มิติ อัตโนมัติ Multisensory เครื่องวัด |
| รุ่น | AutoVision862A | AutoVision862B | AutoVision862C | AutoVision862D |
| ประเภท | A | B | C | D |
| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | เซนเซอร์เลนส์ซูมและเซนเซอร์ซอนด์สัมผัส | เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ | เซนเซอร์เลนส์ซูม เซนเซอร์สัญจรสัมผัส และเซนเซอร์เลเซอร์ |
| โซนสัมผัส | โดยไม่มี | MCP-Kit1 | โดยไม่มี | MCP-Kit1 |
| โมดูลเลเซอร์ | โดยไม่มี | โดยไม่มี | ออมรอน เลเซอร์ | ออมรอน เลเซอร์ |
| เวอร์ชั่นโปรแกรม | iMeasuring4 การวัด1 | iMeasuring4 การวัด2 | iMeasuring5.0 | iMeasuring5.1 |
เครื่องวัดสายตาอัตโนมัติสะพานเคลื่อนย้าย รูปแบบและรายละเอียด:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| AutoVision 432A |
523-180H |
ออโตวิชั่น 542A | 523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L |
| AutoVision432B | 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L |
| AutoVision 432C | 523-380H | ออโตวิชั่น 542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L |
| AutoVision 432D | 523-480H | ออโตวิชั่น 542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L |
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| AutoVision1082A | 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q |
| AutoVision1082B | 523-280M | AutoVision12102B | 523-280N | ออโตวิชั่น15122B | 523-280P | AutoVision18122B | 523-280Q |
| ออโตวิชั่น1082C | 523-380M | AutoVision12102C | 523-380N | ออโตวิชั่น15122C | 523-380P | ออโตวิชั่น18122C | 523-380Q |
| AutoVision1082D | 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q |
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| AutoVision26162A | 523-180R | ซีโนวิชั่น 342A | 528-180H | ซีโนวิชั่น 452A | 528-180J | ซีโนวิชั่น 562A | 528-180K |
| AutoVision26162B | 523-280R | ซีโนวิชั่น 342B | 528-280H | ซีโนวิชั่น 452B | 528-280J | ซีโนวิชั่น 562B | 528-280K |
| ออโตวิชั่น26162C | 523-380R | ซีโนวิชั่น 342C | 528-380H | ซีโนวิชั่น 452C | 528-380J | ซีโนวิชั่น 562C | 528-380K |
| AutoVision26162D | 523-480R | ซีโนวิชั่น 342D | 528-480H | ซีโนวิชั่น 452D | 528-480J | ซีโนวิชั่น 562D | 528-480K |
สะพานเคลื่อนที่ มุมมองอัตโนมัติ เครื่องวัดเครื่องวัดพื้นที่
| การเดินทาง | รุ่น | ความถูกต้อง | X Axis การเดินทาง mm | Y Axis Travelmm การเดินทางของแกน | Z Axis การเดินทางมาตรฐาน mm | Z Axis สูงสุด การเดินทางตามสั่ง mm | |
| E1x,y | E1z | ||||||
| 300X400X200 | ซีโนวิชั่น 342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400X500X200 | ซีโนวิชั่น 452 | 500 | 400 | 200 | 400 | ||
| 500X600X200 | ซีโนวิชั่น 562 | 600 | 500 | 200 | 400 | ||
| 400X300X200 | AutoVision 432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | AutoVision542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | AutoVision652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | AutoVision862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | ออโตวิชั่น18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | ออโตวิชั่น26162 | 1600 | 2600 | 200 | 200 | ||
การแนะนําโปรแกรม:
โปรแกรม iMeasuring เป็นโปรแกรมการวัดแบบมืออาชีพหลายเซนเซอร์ ซึ่งรวมกับผู้พัฒนาประสบการณ์ 10 ปีในอุตสาหกรรมการวัดและการวิจัยโปรแกรมหลักการการออกแบบคือการใช้งานที่เป็นมิตร, ฟังก์ชันที่แข็งแกร่ง ความแม่นยําและความมั่นคงสูง การบํารุงรักษาง่าย
● การออกแบบโครงสร้างซอฟต์แวร์ที่ดีเยี่ยมและเป้าหมายเป้าหมายอย่างสมบูรณ์แบบ เพื่อให้แน่ใจว่าซอฟต์แวร์มีความมั่นคงและน่าเชื่อถือ
● การสนับสนุนกับหลายภาษา ไม่จําเป็นต้องติดตั้งแพคภาษาและเปลี่ยนซอฟต์แวร์ ซึ่งสะดวกต่อลูกค้าท้องถิ่น
● โปรแกรมวิเคราะห์สถิติ SPC ที่มืออาชีพเชื่อมต่อกับโปรแกรมการวัด เพื่อทําความเข้าใจว่าข้อมูลสามารถส่งออกไปยังฐานข้อมูล SPC โดยอัตโนมัติโดยไม่ต้องใช้มือ
● โมเดลของซอฟต์แวร์เดียวกันจะถาวรฟรีในการอัพเดท มันสามารถช่วยลดปัญหาอื่น ๆ ให้ลูกค้า
● ด้วยอัลการิทึมการค้นหาขอบที่แข็งแรง ซึ่งสามารถช่วยให้ได้ขอบของเงาหรือภาพที่มืด และให้ความแม่นยําสูง
● โปรแกรมสามารถจําแนกและวัดเส้น, วงกลม, สายโค้ง และองค์ประกอบอื่น ๆ ได้โดยอัตโนมัติ
● มันขึ้นอยู่กับองค์ประกอบที่แตกต่างกันและจําหน่ายหลายองค์ประกอบการก่อสร้างฟังก์ชัน เช่น การถ่ายทอด, การหมุน, การสกัด, การผสมผสาน, ทิศตรง, ยืนหยัด, กระจก, symmetry, การตัด,ติดเป็นต้น
● ซอฟต์แวร์มีฟังก์ชันการตั้งจุดหยุด สามารถเปลี่ยนระหว่างการวัดด้วยมือและการวัดด้วยอัตโนมัติได้
การใช้งานในอุตสาหกรรม:
เครื่องวัดด้วยแสง OMM หรือยังเรียกว่า เครื่องวัดด้วยสายตา และ เครื่องวัดโดยไม่ต้องสัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติกับการปรับปรุงอุตสาหกรรมที่ทันสมัย ความแม่นยําสูงและอุตสาหกรรมการผลิตขนาดเล็ก, มันใช้วิธีการวัดภาพออทติกที่ไม่ติดต่อเพื่อวัดอย่างรวดเร็วและแม่นยํา การวัดขนาดเรขาคณิตและความพอใจเรขาคณิตกลายเป็นสิ่งที่เลี่ยงไม่ได้
เครื่องวัดแสงเหมาะสําหรับทุกสาขาการใช้งานเพื่อวัดพิกัด และถูกใช้อย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ อุปกรณ์พลาสติกและอุตสาหกรรมอื่น ๆเช่น: โมลด์, สกรู, โลหะ, อุปกรณ์เสริม, ยาง, บอร์ด PCB, สปริง, อุปกรณ์อุปกรณ์อิเล็กทรอนิกส์, พลาสติก, การบิน, ท้องอากาศ, ฯลฯไมโครเมตรและโปรไฟล์โปรเจคเตอร์ ซึ่งเป็นเครื่องวัดความแม่นยําสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง ที่บูรณาการเทคโนโลยีการประมวลภาพทางออปติกส์, แม็กนิค, อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะถูกวัดจะถูกขยายโดยระบบการขยายแสง หลังจากที่ลักษณะของภาพถูกรวบรวมโดยระบบกล้อง CCD และประมวลผลโดยคอมพิวเตอร์และโปรแกรมอัลการิทึมรูปทรงและรูปร่างผิว, ขนาด, มุมและตําแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยําต่างๆ สามารถตรวจจับโดยอัตโนมัติ.ข้อมูลการวัดสามารถนําเข้าใน AUTOCAD เพื่อกลายเป็นภาพวาดวิศวกรรมที่สมบูรณ์แบบ, และเอกสารในรูปแบบ DXF, IGS และรูปแบบอื่น ๆ สามารถผลิตได้ และยังสามารถนําเข้าไปใน WORD, EXCEL และซอฟต์แวร์การวิเคราะห์สถิติ SPC เพื่อผลิต CPK และรายงานสถิติต่างๆ
