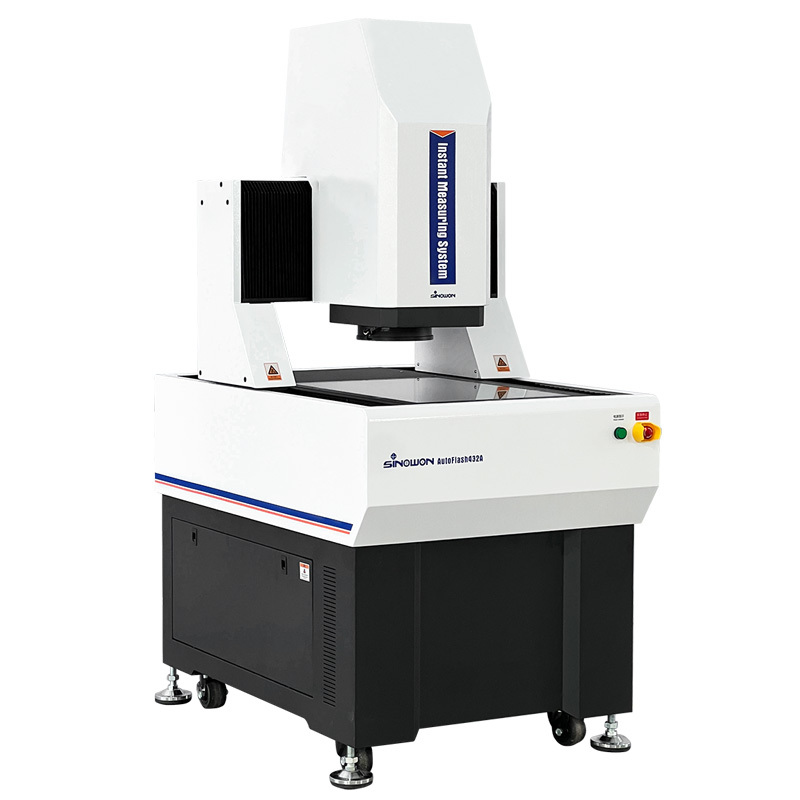

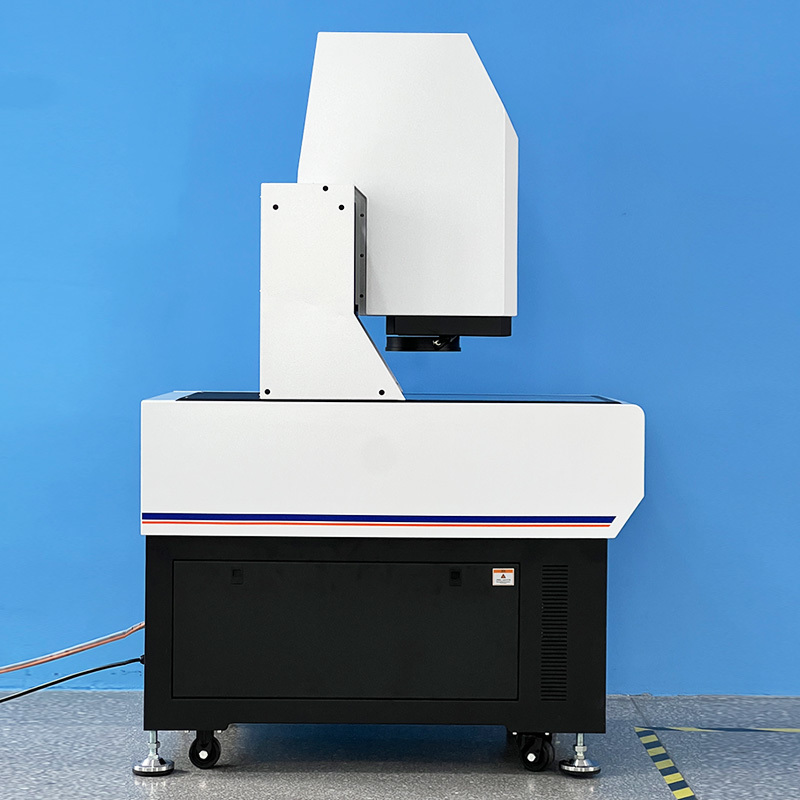

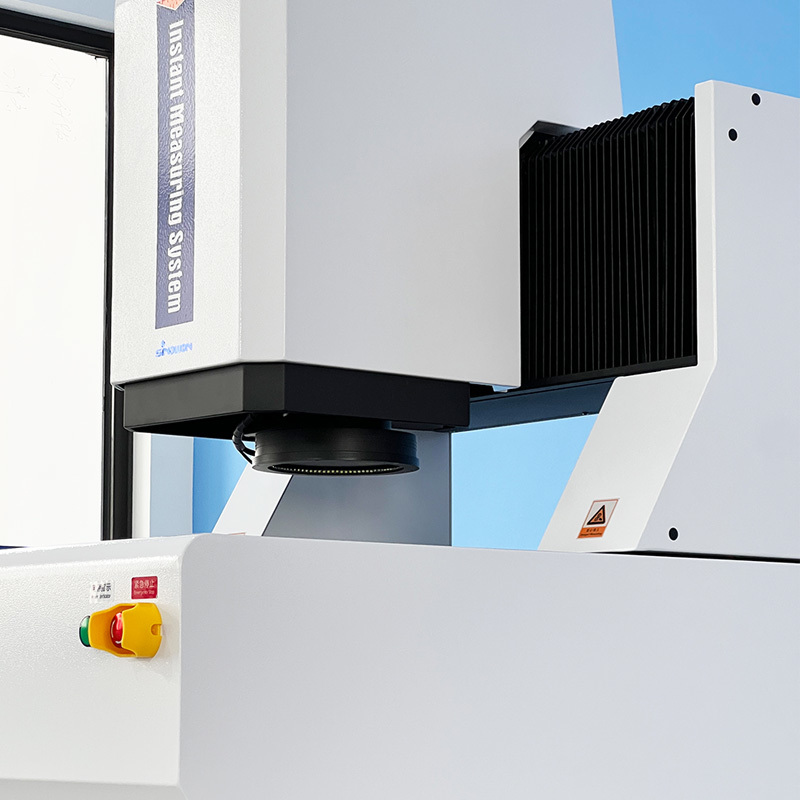

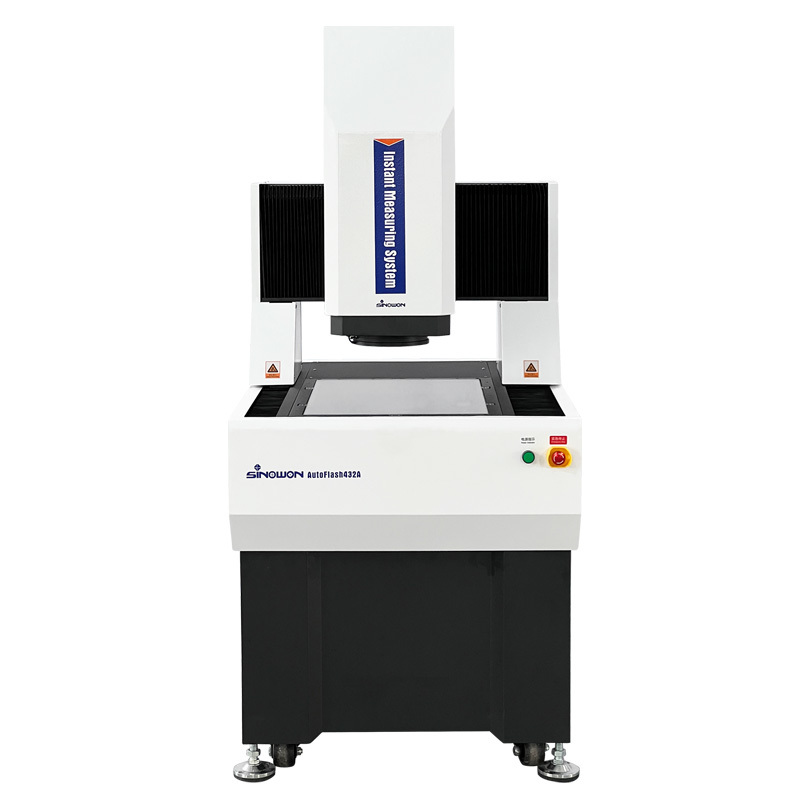

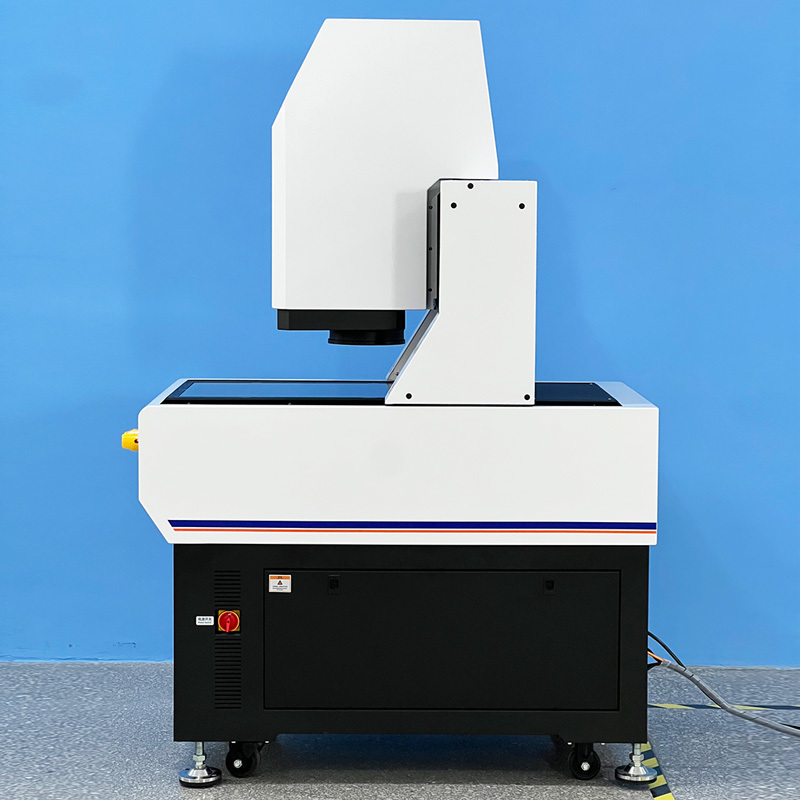

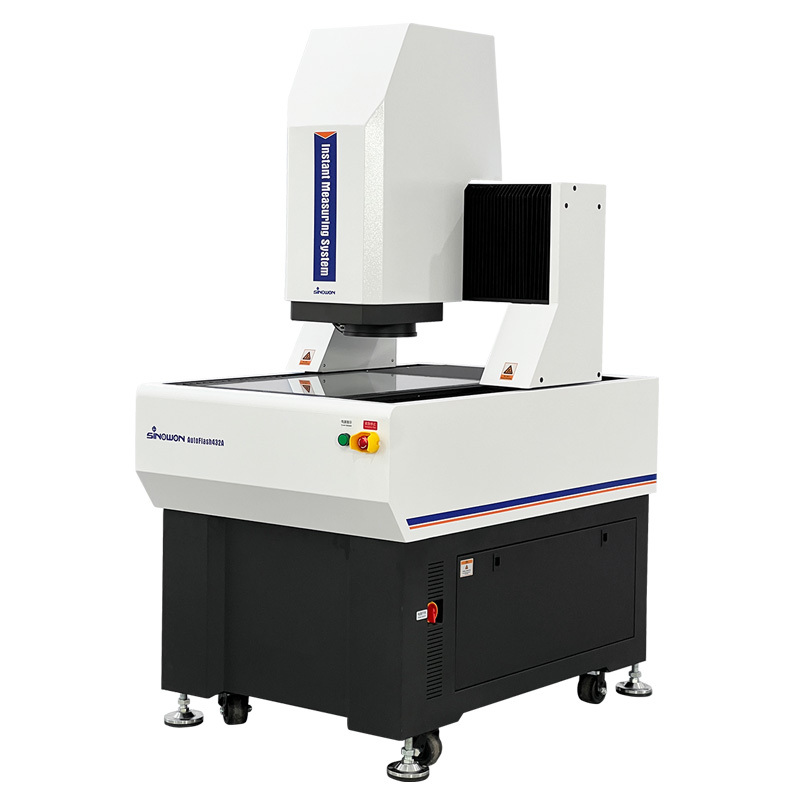

ระบบการวัดสายตาทันทีของสะพานเคลื่อนที่ AutoFlash ซีรี่ย์
การนําเสนอสินค้า:
รุ่น AutoFlash เป็นระบบวัดภาพทันทีแบบอัตโนมัติอย่างแม่นยําสูงพัฒนาโดยเฉพาะสําหรับการวัด GD&T ด้วยการควบคุมไฟฟ้าอัตโนมัติสามแกนมันพร้อมกับการโฟกัสอัตโนมัติ การควบคุมแสงอัตโนมัติ และการตั้งค่าการเคลื่อนไหวอัตโนมัติของทั้งฮาร์ดแวร์และซอฟต์แวร์ทําให้สามารถวัดขนาดเส้นตรงและเรขาคณิตได้อย่างรวดเร็วและแม่นยําโครงสร้างสะพานเคลื่อนย้ายรับประกันว่าชิ้นงานที่วัดจะยังคงอยู่อย่างไม่เคลื่อนย้าย, รับประกันความแม่นยําและความมั่นคงของการวัด, ทําให้มันเหมาะสําหรับการวัดในอุตสาหกรรม เช่น อิเล็กทรอนิกส์,อุปกรณ์การแพทย์, LCD และเครื่องบินอากาศ
ลักษณะสินค้าc:
การใช้งาน:
รายละเอียด:
| สินค้า | ระบบการวัดสายตาทันทีบนสะพานเคลื่อนที่ AutoFlash ซีรี่ย์ | ||||
| รุ่น | AutoFlash432 | AutoFlash542 | |||
| การเดินทางในแกน X/Y ((มม) | (400*300) มม. | (500*400) มม. | |||
| ขนาด ((WxDxH) | (1195*832*1579) มม | (1463*940*1591) มม | |||
| ขนาดบรรจุ | (1380*1170*1910) มม | (1690*1300*2000) มม | |||
| น้ําหนัก | 650 กิโลกรัม | 780Kg | |||
| Z Axis Trave ((มม) | 200 มม. | ||||
| แกน X/Y/Z-3 สูงเส้น | ความละเอียดของขนาดเส้นตรงที่นําเข้า: 0.1mm | ||||
| โหมดการนําทาง | การนําทางเส้นตรงแม่นยํา การนําทางเลื่อนสองทาง | ||||
| รูปแบบการทํางาน | เครื่องควบคุม joystick การทํางานของหนู โปรแกรมการตรวจจับอัตโนมัติ | ||||
| ความจุ | < 25Kg | ||||
| สถานที่ทํางาน |
อุณหภูมิ 20°C±2°C ระยะความชื้น<2°C/hr ความชื้น 30 ~ 80%, การสั่นสะเทือน<0.002g, <15Hz |
||||
| พลังงาน | AC220V/50Hz; 110V/60Hz | ||||
| โปรแกรมวัด | จีโอเมอา | ||||
| กล้อง | 1 ภาพถ่าย 20 มพิกเซล B/W | ||||
| เลนส์โทรศูนย์กลางคู่ | เลนส์โทรศูนย์กลางแบบคู่ | ||||
| การขยายขนาด | 0.16X | 0.64X | |||
| การวัดภาพ | ความซ้ํา | ไม่มีการเคลื่อนย้าย | ± 1μm | ± 0.5μm | |
| การย้าย | ± 2μm | ± 1.5μm | |||
| ความแม่นยํา* | โดยไม่ผูกพัน | ±3.9μm | ± 2μm | ||
| จํากัด | ± 7μm | ±4μm | |||
| ระยะทางในการทํางาน | 145±2mm | 145±2mm | |||
| การตั้งใจทางไกล | < 0.02° | < 0.02° | |||
| ความลึกของสนาม | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||
| สนามมอง ((มม)) ((D*H*V | 1?? | 82*55*100 | 21*14*25 | ||
| 53*44*69 | 13*11*17 | ||||
| 2/3 | |||||
| การแก้ไข | 20um | 7.8m | |||

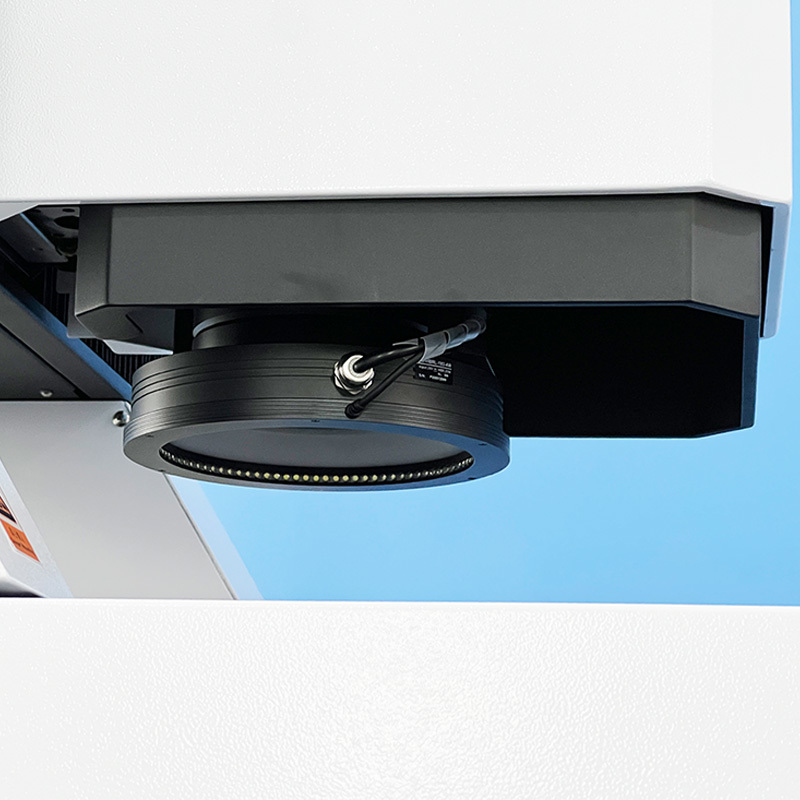

| ระบบแสง | รูปทรง | การส่องแสงแนวขนาน LED | |||
| พื้นที่ | 0~255 ระดับ การสลับแสง LED | ||||
คําอธิบายรุ่นการตั้งค่าสินค้า (ตัวอย่างกับ AutoFlash432):
| ประเภทสินค้า | 2.5D | 2.5D |
| สินค้า |
2.5D อัตโนมัติ เครื่องวัดสายตา |
2.5D อัตโนมัติเลเซอร์สแกนและสายตา เครื่องวัด |
| รุ่น | AutoFlash432A | AutoFlash432C |
| ประเภท | A | C |
| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ |
| โซนสัมผัส | โดยไม่มี | โดยไม่มี |
| โมดูลเลเซอร์ | โดยไม่มี | ออมรอน เลเซอร์ |
ฉันnstant รูปแบบและรายละเอียดของระบบวัดสายตา:
| รุ่น | รหัส# | รุ่น | รหัส# |
| AutoFlash432A | 503-120H | AutoFlash542A | 503-120J |
| AutoFlash432C | 503-320H | ออโต้ฟลัช 542C | 503-320J |
ระบบวัดสายตาทันที ตารางคู่มือการวัดพื้นที่:
| การเดินทาง | รุ่น | X Axis การเดินทาง mm |
การเดินทางในแกน Y mm |
Z Axis การเดินทางมาตรฐาน mm | Z Axis ความยาวสูงสุดตามธรรมเนียม mm |
| 100X100X100 | IVS-111T | 100 | 100 | 100 | ------ |
| 250X150X150 | IVS-2515 | 250 | 150 | 200 | 300 |
| 300X200X200 | IVS-3020 | 300 | 200 | 200 | 400 |
| IVS-322A | 300 | 200 | 200 | 250 | |
| IVS-322C | 300 | 200 | 200 | 250 | |
| 400X300X200 | IVS-432A | 400 | 300 | 200 | 300 |
| IVS-432C | 400 | 300 | 200 | 300 | |
| 300X400X200 | AutoFlash432A | 400 | 300 | 200 | 400 |
| AutoFlash432C | 400 | 300 | 200 | 400 | |
| 400X500X200 | AutoFlash542A | 500 | 400 | 200 | 400 |
| ออโต้ฟลัช 542C | 500 | 400 | 200 | 400 |
รายละเอียดการเดินทางอื่น ๆ สามารถปรับแต่งตามความต้องการของลูกค้าได้
