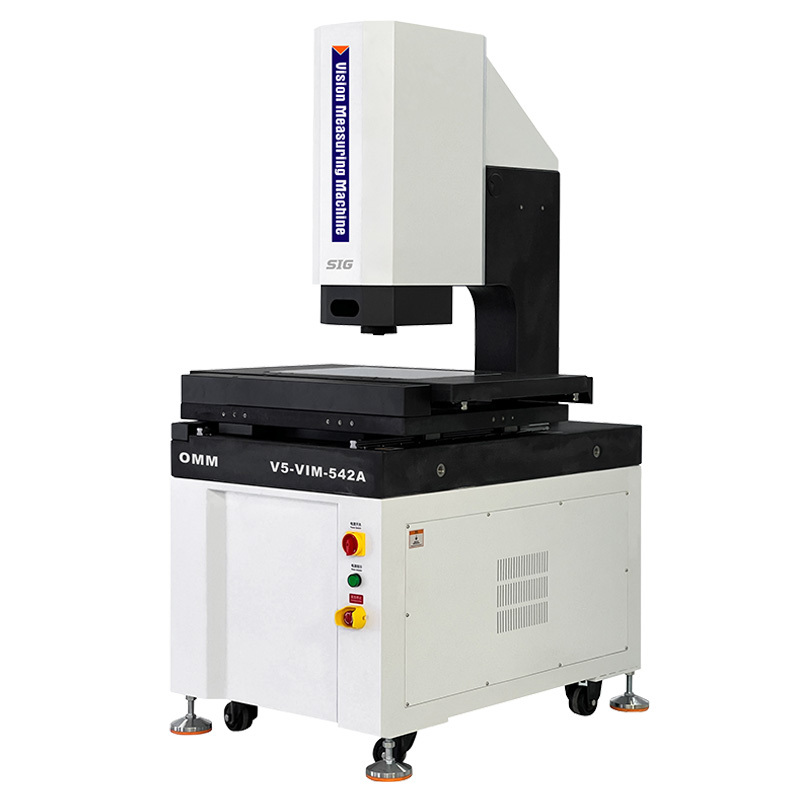

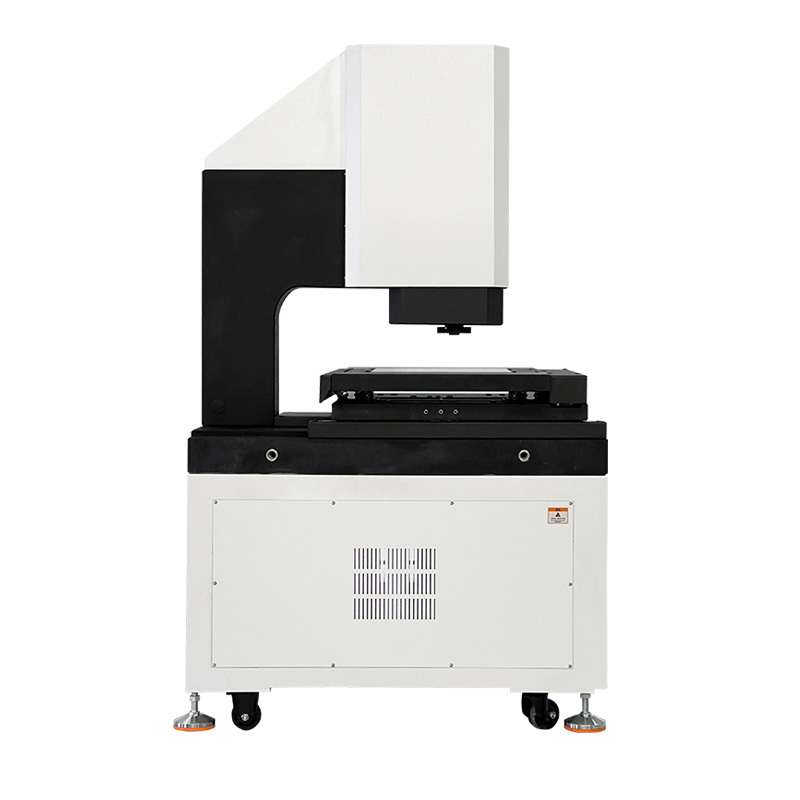

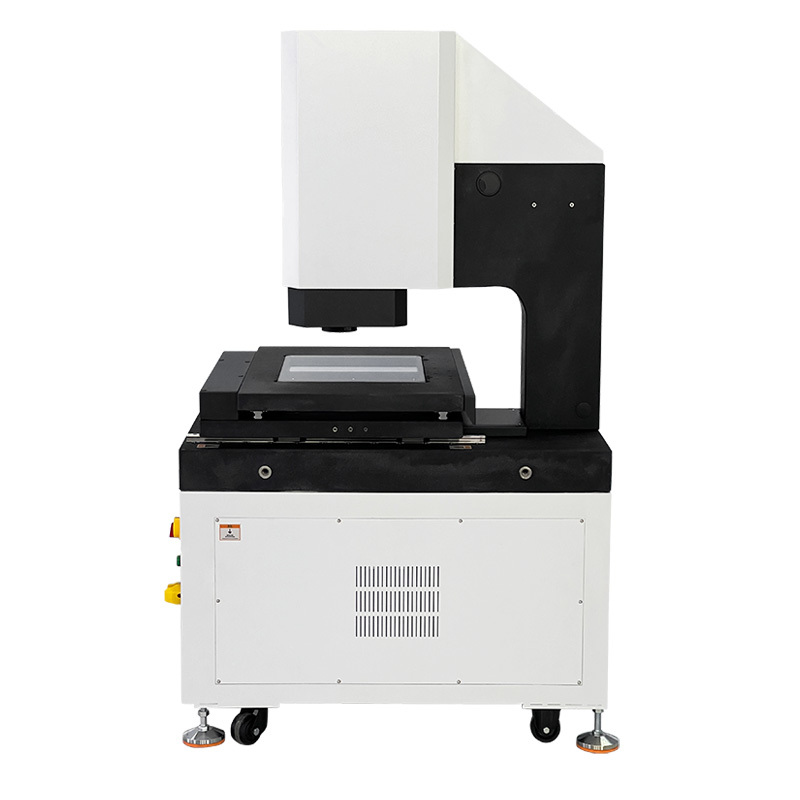

เครื่องวัดสายตาแบบอัตโนมัติ V5-VIMซีรี่ย์
ลักษณะสินค้า:
l XYZ การควบคุมความละเอียด CNC สามแกนอัตโนมัติ, การตั้งตําแหน่งที่แม่นยํา
l ฐานและเสาแกรนิต ความมั่นคงดี
l การนําทางเส้นตรงแม่นยํา, สกรูลูกกลมเกรดการบดและ AC servo มอเตอร์, ฯลฯ, รับประกันความแม่นยําและความมั่นคงของระบบการเคลื่อนไหว;
l กําหนดความละเอียดสูง 0.5μm การกําหนดตําแหน่งและการวัดความละเอียดของระบบ
l กล้องดิจิทัลความละเอียดสูง เพื่อตอบสนองความต้องการในการสังเกตอย่างชัดเจนและการวัดที่แม่นยํา
l เลนส์แสงความละเอียดสูง 6.5X, โซมแม่นยํา, การแก้ไขพิกเซลครั้งเดียว
l ระบบแสงผิว LED 5 แหวน 8 พื้นที่ที่ควบคุมด้วยโปรแกรมและระบบแสง LED ขอบ paralel ทําการปรับความสว่าง 256 ระดับอย่างฉลาด
l โปรแกรมการวัดสายตาอัตโนมัติ iMeasuring ด้วยฟังก์ชันที่แข็งแรงและใช้งานง่าย
รายละเอียด:
| สินค้า | เครื่องวัดสายตาแบบอัตโนมัติ V5-VIMซีรี่ย์ | |||||
| รุ่น | V5-VIM-322 | V5-VIM-432 | V5-VIM-542 | V5-VIM-652 | ||
| การเคลื่อนที่แกน X/Y (มม) | 300*200 | 400*300 | 500*400 | 600*500 | ||
| ความแม่นยํา* | E1x,y | 2.0+L/200 ((um) | ||||
| E1xy | 3.0+L/200 ((um) | |||||
| E1z | 4.0+L/200 ((um) | |||||
| การเคลื่อนที่แกน Z (มม.) | 200 (การยกสูงเป็นตัวเลือกถึง 300 mm/400 mm) | |||||
| ความละเอียดของปริมาณ | เครื่องกํากับกรอบแก้วความแม่นยําสูง ความละเอียด 0.5um | |||||
| วัสดุของโต๊ะทํางาน | กรานิต | |||||
| โหมดการนําทาง | คู่มือเส้นตรงความแม่นยําสูง คู่มือเลื่อนสองสาย | |||||
| รูปแบบการทํางาน | เครื่องควบคุม joystick การทํางานของหนู โปรแกรมการตรวจจับอัตโนมัติ | |||||
| รูปแบบการทํางาน | มือถือรีโมทคอนโทรล, การทํางานของหนู, โปรแกรมการตรวจจับอัตโนมัติ | |||||
|
การส่องแสง ระบบ |
รูปทรง | การส่องแสงแนวขนาน LED | ||||
| พื้นที่ | 0~255 ขั้นที่ปรับได้ 8 ดิวิชั่น LED ระเบิดพื้นผิว | |||||
| โคอาเซียล | ไฟ LED จุดความสว่างสูง | |||||
| ระบบวีดีโอ | 1/2.9 "กล้องดิจิตอลความละเอียดสูง | |||||
| 6.5X อิเล็กทรอนิกส์ Feedback Zoom เลนส์ Zoom745EF การขยายแสง:0.7X-4.5X, การขยายวีดีโอ: 28X ~ 180X | ||||||
| โปรแกรมวัด | iการวัด | |||||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | |||||
| ภาษา | ภาษาอังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนประเพณี, ภาษาอื่น ๆ สามารถเพิ่มเติม. | |||||
| สภาพแวดล้อมการทํางาน | อุณหภูมิ 20°C 2°C และการเปลี่ยนแปลงอุณหภูมิน้อยกว่า 1°C/hr; ความชื้น 30% ~ 80% RH; การสั่นสะเทือน < 0.02g, ≤15Hz | |||||
| พลังงาน | 220V/50Hz/10A | |||||
| หมุนหมุนเครื่อง | 0 ~ 30Kg (ความสามารถในการแบกท้าย: 50Kg) | |||||
| ขนาด (WxDxH) mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | ||
| น้ําหนักสุทธิ (kg) | 396 | 466 | 560 | 796 | ||
| การปรับแต่งแบบไม่จําเป็น | เลนส์ซูมอัพเดทอิเล็กทรอนิกส์ พร้อมแสงโคเอชียล เลนส์ซูมอิเล็กทรอนิกส์ โซนสัมผัส สเปคเตอร์จุดแสงขาว กล้อง 3 มิติ ยาวไร้สาย Bluetooth | |||||
หมายเหตุ:
L คือความยาวที่วัด ((มม) ความแม่นยําทางกลของแกน Z และความแม่นยําของการโฟกัสมีความสัมพันธ์มากกับพื้นผิวของชิ้นงาน
การขยายคือค่าประมาณ มันเกี่ยวข้องกับมิติของจอและความละเอียด
0.5X หรือ 2X เป้าหมายเป็นตัวเลือกตามความต้องการ
รายละเอียดรูปแบบการตั้งค่าสินค้า ((ตัวอย่างด้วย V5-VIM-432):
| ประเภทสินค้า | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้า |
2.5D การมองเห็นอัตโนมัติ เครื่องวัด |
3D อัตโนมัติ ติดต่อและมองเห็น เครื่องวัด |
2.5D อัตโนมัติ เลเซอร์สแกนและสายตา เครื่องวัด |
3 มิติ อัตโนมัติ Multisensory เครื่องวัด |
| รุ่น | V5-VIM-432A | V5-VIM-432B | V5-VIM-432C | V5-VIM-432D |
| ประเภท | A | B | C | D |
| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | เซนเซอร์เลนส์ซูมและเซนเซอร์ซอนด์สัมผัส | เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ | เซนเซอร์เลนส์ซูม เซนเซอร์สัญจรสัมผัส และเซนเซอร์เลเซอร์ |
| โซนสัมผัส | โดยไม่มี | MCP-Kit1 | โดยไม่มี | MCP-Kit1 |
| โมดูลเลเซอร์ | โดยไม่มี | โดยไม่มี | เลเซอร์ออมรอน | เลเซอร์ออมรอน |
| เวอร์ชั่นโปรแกรม | iMeasuring4 การวัด1 | iMeasuring4 การวัด2 | iMeasuring5.0 | iMeasuring5.1 |
เครื่องวัดสายตาอัตโนมัติ Cantilever รุ่นและรายละเอียด:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| V5-VIM-322A | 527-120G | V5-VIM-432A | 527-120H | V5-VIM-542A | 527-120J | V5-VIM-652A | 527-120K |
| V5-VIM-322B | 527-220G | V5-VIM-432B | 527-220H | V5-VIM-542B | 527-220J | V5-VIM-652B | 527-220K |
| V5-VIM-322C | 527-320G | V5-VIM-432C | 527-320H | V5-VIM-542C | 527-320J | V5-VIM-652C | 527-320K |
| V5-VIM-322D | 527-420G | V5-VIM-432D | 527-420H | V5-VIM-542D | 527-420J | V5-VIM-652D | 527-420K |
เครื่องวัดสายตาแบบอัตโนมัติ V5ระบบการวัดพื้นที่:
| การเดินทาง | รุ่น | ความถูกต้อง | แกน Xการเดินทาง mm | Y Axis การเดินทาง mm | Z Axis การเดินทาง mm | Z-axis การเดินทางตามความต้องการ mm | |
| E1x,y | E1z | ||||||
| 300x200x200 | V5-VIM-322 | 2+L/200 | 4.0+L/200 | 300 มม. | 200 มม. | 200 มม. | 250 มม. |
| 400x300x200 | V5-VIM-432 | 2+L/200 | 4.0+L/200 | 400 มม. | 300 มม. | 200 มม. | 300 มม. |
| 500x400x200 | V5-VIM-542 | 2+L/200 | 4.0+L/200 | 500 มม. | 400 มม. | 200 มม. | 400 มม. |
| 600x500x200 | V5-VIM-652 | 2+L/200 | 4.0+L/200 | 600 มม. | 400 มม. | 200 มม. | 400 มม. |
ข้อมูลการเดินทางอื่นๆ สามารถปรับแต่งได้
