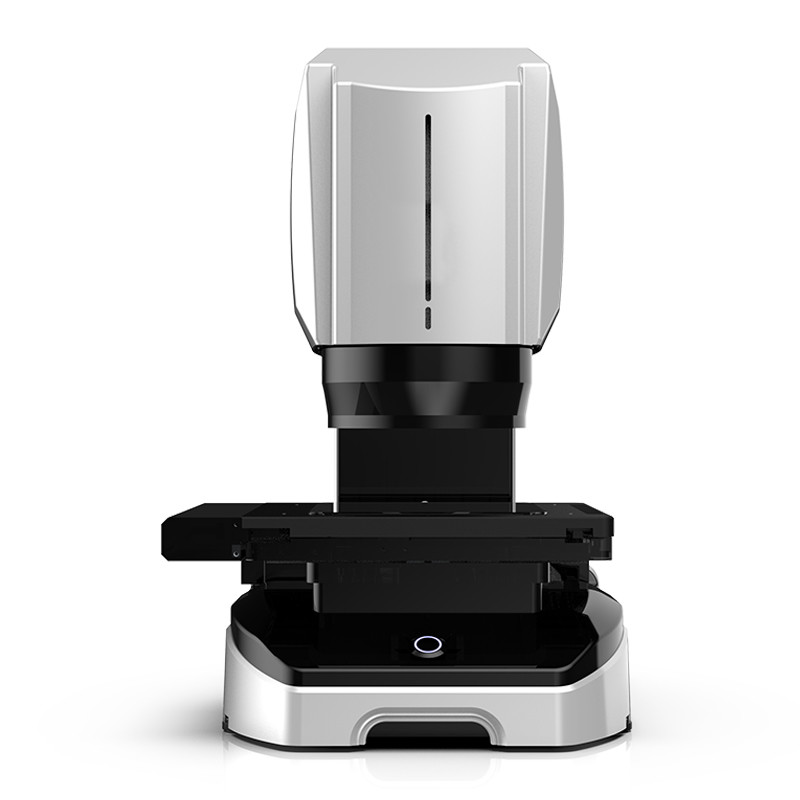

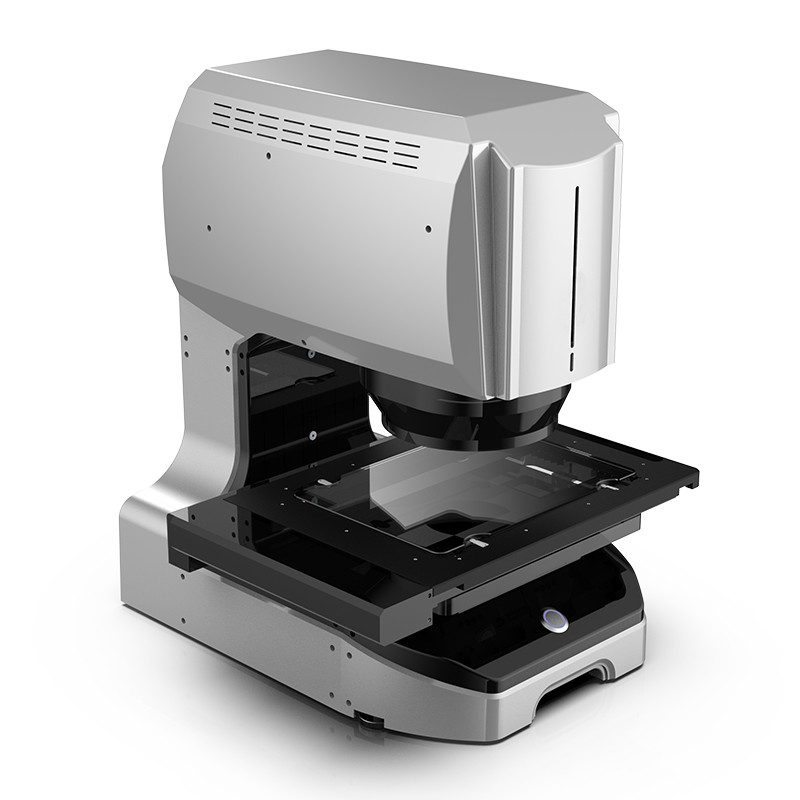

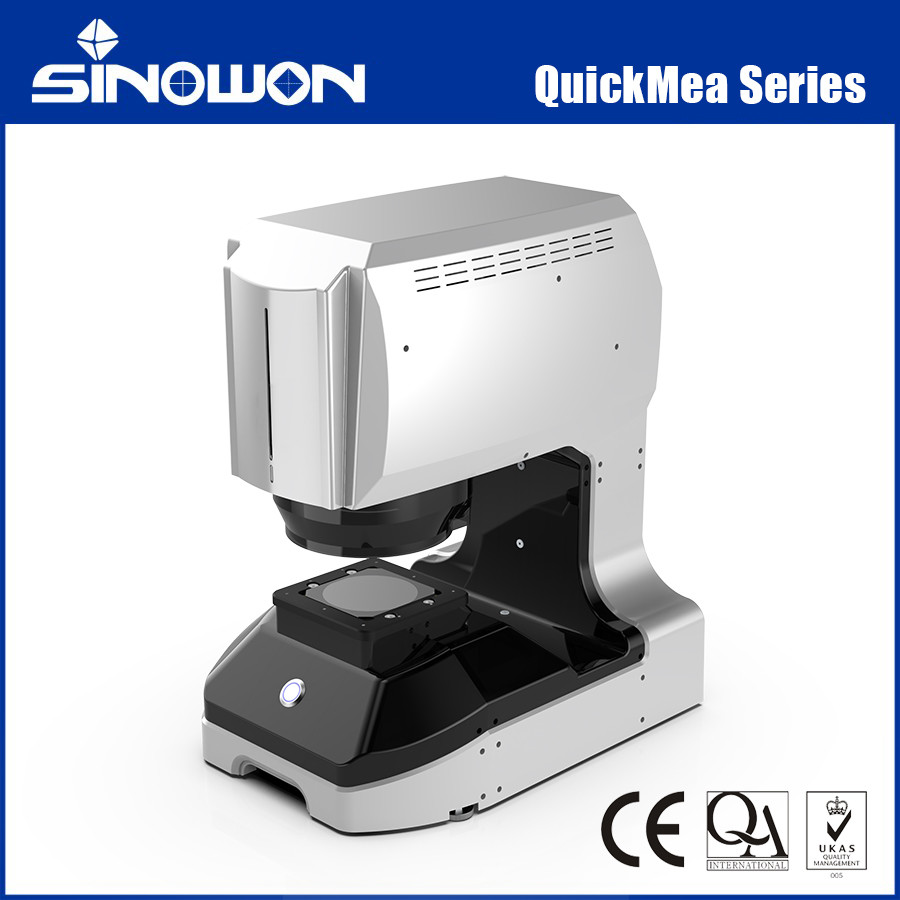

ระบบมองเห็นทันที QuickMeaซีรี่ย์
ลักษณะสินค้าc:
ระบบวัดทันทีบนเบนจ์
● โต๊ะ มี ขนาด สะดวก
● การวัดด้วยปุ่มเดียว สามารถจับคู่กับสัญญาณ IO เพื่อให้มีการวัดอัตโนมัติ
● รายงานสามารถอัพโหลดอัตโนมัติในระบบจัดการข้อมูล
การวัดความแม่นยําสูง ภายใต้แสงพื้นผิว
● พร้อมด้วยเลนส์โทรศูนย์กลางปรับขนาดสองเท่า และกล้อง 20MP สองกล้อง แสงผิวหลายมุมอัตโนมัติและแสงผิวโคอาเซียลแบบเลือก
● ด้วยอัลกอริทึมคํานวณขอบ AI ที่มีความสามารถอย่างอิสระ สามารถค้นหาขอบที่แม่นยําบนพื้นผิวได้ง่าย และกรองพื้นที่ที่ไม่เหมาะสมสําหรับความวุ่นวายที่อยู่รอบขอบ
● ความสามารถในการวัดซ้ําของแสงบนพื้นผิวยังสามารถบรรลุระดับที่คล้ายกับแสงด้านล่าง
การวัดเร็วและใช้งานง่าย
● ไม่จําเป็นต้องวางตําแหน่งในการวัดตัวอย่าง, ตัวอย่างสามารถวางอยู่ในตําแหน่งใด ๆ.
●สามารถวัดได้ 100 มิติ, 512 ลักษณะในหนึ่งวินาที, ลดเวลาในการวัดได้มาก
●อินเตอร์เฟซการทํางานของซอฟต์แวร์นั้นง่ายและเข้าใจง่าย และโปรแกรมการวัดและการตั้งค่าพาราเมตรสามารถเขียนได้ง่าย
●ด้วยการโฟกัสอัตโนมัติ จะกําจัดความผิดพลาดที่เกิดจากระยะโฟกัส
●การตั้งตําแหน่งอัตโนมัติและฟังก์ชันการวัดอัตโนมัติ, การดําเนินงานทุกคนสามารถได้รับผลการวัดที่มั่นคงด้วยปุ่มเดียว
สะดวก|ปุ่มเดียวสําหรับการวัด
การผสมผสานฮาร์ดแวร์ที่มีพลังการวัดความแม่นยําสูง
อุปกรณ์พร้อมด้วยเลนส์คู่โทรศูนย์กลางขนาดเลื่อนสองเท่า และกล้อง 20MP สองกล้อง แสงพื้นผิวหลายมุมอัตโนมัติและแสงพื้นผิวโคอาเซียลแบบเลือกด้วยอัลการ์ตูมคํานวณขอบ AI ที่มีความสามารถที่อิสระ, มันสามารถทําความเข้าใจอย่างง่ายดายการค้นหาขอบแม่นยําบนพื้นผิวและกรองพื้นที่ไม่ถูกต้องสําหรับขอบขัดขวาง.ความซ้ําซ้ําในการวัดของแสงบนพื้นผิวยังสามารถบรรลุระดับที่คล้ายกับแสงด้านล่าง.
เลนส์สองเลนส์เทเลเซ็นทริก
การออกแบบของเลนส์โทรศูนย์กลางจะลดความผิดพลาดทางแสง ทําให้ภาพเป็นจริงและแม่นยํามากขึ้น ซึ่งสําคัญมากสําหรับการใช้งานที่ต้องการการวัดความแม่นยําสูงที่ชิ้นงานสามารถวางโดยสุ่มเพื่อได้รับผลการวัดที่แม่นยํา.
เครื่องส่องแสงอัตโนมัติ
พร้อมด้วยเลนส์ออปติกส์แบบโทรศูนย์กลางแบบสองตัว สามารถโฟกัสได้โดยอัตโนมัติตามตําแหน่งการวัด โดยลดเวลาในการปรับตัวของบุคลากร
ภาพหน้าจอขนาดใหญ่ใหม่e, mพิกเซลแร่ต่อขนาดหน่วย สําหรับความแม่นยําสูงกว่า
ความแม่นยําในการถ่ายภาพสูงกว่าเลนส์แบบดั้งเดิม
20MP CDD ความละเอียดสูง
โดยใช้กล้องสีดําและขาวขนาด 120 เมกะพิกเซล จํานวนพิกเซลเพิ่มเป็นสองเท่าของรุ่นเดิมและขอบเล็ก ๆ ที่ยากที่จะสังเกตในอดีตยังสามารถสังเกตได้ด้วยการวัดที่เคลื่อนไหว, การสลับสนามมอง, ระบบสามารถบรรลุความแม่นยําสูงและการวัดสนามกว้าง, ขณะที่ปรับปรุงความแม่นยําและสั้นเวลาการวัด.
ระบบออทติกที่เปลี่ยนได้ด้วยวงจรวิสัยทัศน์คู่
ประสบความสําเร็จในวงจรมองที่ใหญ่และการวัดพร้อมกันความแม่นยําสูง เร็วและฉลาด
สาขาการประมวลภาพพิกเซล
แบ่ง 1 พิกเซลเป็น 100 ส่วนเท่ากัน เพื่อตรวจจับขอบและคํานวณ
การกําจัดความผิดปกติโดยอัตโนมัติ
อัตโนมัติกําจัดความผิดปกติเมื่อขอบถอนได้มี burrs หรือความบกพร่อง
แหล่งแสงปรับได้
ตั้งหน่วยแสงหลายหน่วยในหนึ่งที่มีการยกแสงพื้นผิวหลายมุม. โปรแกรมมีฟังก์ชันการปรับแสงอัตโนมัติผ่านเซ็นเซอร์ความสว่างที่ติดตั้งสําหรับแหล่งแสงภายในที่แตกต่างกัน, ระบบสามารถปรับตัวเป็นอัตโนมัติให้กับสภาพสว่างที่ดีที่สุด
ระบบแสงขนาดใหญ่
อุปกรณ์ที่มีระบบการส่องแสงทางออนไลน์หลายแบบที่เปลี่ยนได้ การสนับสนุนแสงบนพื้นผิวจะเพิ่มและลดลง เหมาะสําหรับปริมาณสนามการวัดที่หลากหลาย
โปรแกรมใหม่ที่พัฒนาเอง
โปรแกรม Quickmea โปรแกรมวัดสายตามืออาชีพ ถูกพัฒนาโดย Sinowon โดยอิสระซอฟต์แวร์ Quickmea มีอินเตอร์เฟซผู้ใช้งานที่เป็นมิตร, มีฟังก์ชันที่แข็งแรงและเชิงปฏิบัติการ มันสะดวกในการทํางานอย่างรวดเร็ว นอกจากนี้มันสามารถปรับแต่งตามความต้องการของผู้ใช้ได้ เพื่อเพิ่มประสิทธิภาพการทํางานได้อย่างมีประสิทธิภาพมากขึ้น
การนําเสนอหน้าที่
| เครื่องมือรวดเร็ว |
ระบบพิกัด (ตําแหน่ง, สายจุด, สายเส้น), ฐาน (จุด, สาย, วงกลม, กว้าง), มุม (สาย-สาย), ระยะทาง (เส้น-เส้น, จุด-เส้น, จุด-จุด, วงกลม-วงกลม, วงกลม-เส้น, จุดวงกลม) |
| เครื่องมือช่วย | จุด (จุดกลาง, จุดตัด), ขอบรวม (เส้น, วงกลม), เส้น (เส้นกลาง, เส้นตั้ง, เส้นตรงกัน, เส้นสัมผัส, เส้นผ่านจุด, เส้นตรงประมาณ),วงกลม (วงกลมกลาง,วงกลมที่สร้างขึ้นที่จุดกลาง,วงกลมช่วย,วงกลมสัมผัส,วงกลมภายใน) |
| ความละเอียดทางกณิตศาสตร์ | ความอดทนรูปแบบ (ความเรียบจริง, ความกลมจริง, รูปทรง, ความเรียบ) ความอดทนทิศทาง (ความเรียบตรง, ความขนาน) ความอดทนตําแหน่ง (ตําแหน่งจุด, ความเหมาะสม, สมอง) |
| การใช้งานพิเศษ | จุดสูงสุด จุดต่ําสุด (ฉากสี่เหลี่ยม, วงกลม, กระบวน), เส้น (เส้นสูงสุด), วงกลม (วงกลมสูงสุด, กระบวนสูงสุด), ระยะห่าง (ทิศทางตรง, ทิศทางวงกลม), มุมหันต์ (ทิศทางเส้นตรง,ทิศทางรอบ), มุม R, พื้นผิว C, หลุม, วงกลมตัด, ขอบเขต, พื้นที่, สกรู, เกียร์ |
| เครื่องมือทั่วไป | สร้าง (ระยะทาง, ระยะ, มุม, จุด, ส่วนเส้น, วงกลม, กระบวน, กลมเลิศ, 平面, วงกลม, สี่เหลี่ยม, ฯลฯ) วิเคราะห์ (หลายเครื่องมือ, อัตโนมัติ, ติดตั้ง, การประกอบจุดกลาง, วงกลมจุดกลาง,สายตัด, Equalizer, Radius Drawing Circle, Circle Tangent to Two Lines, Parallel, Tangent, Outside Tangent Circle to Inside Tangent Circle, Minimum Scope, Triangle Tangent to Cylinders, 3D Mode) วงกลมที่สัมผัสกับเส้นตรงสองเส้น, ตรงกับวงกลมที่สัมผัสกับวงกลมที่สัมผัสกับวงกลมที่สัมผัสภายในวงกลมที่สัมผัสกับวงกลมที่สัมผัสกับวงกลมที่สัมผัสกับวงกลมเครื่องมือ (จุดมือ), จุดโฟกัส, กลมกล่องสําหรับการสกัดจุด, กลมสี่เหลี่ยมสําหรับการสกัดจุด, สแกนเส้น, สแกน弧, สแกนวงกลม, จุดที่ระบุ, สแกนเอลิปส์, สแกนเหลี่ยมสี่เหลี่ยม, สแกนวงกลม, สแกนวงกลมเส้น,การสแกนรูปทรงปิด, การสแกนองค์ประกอบแบบปิด, การสแกนองค์ประกอบแบบเปิด), ระบบพิกัด (สมบูรณ์แบบของระนาบ, สมบูรณ์แบบของแกน, การตั้งค่าระบบพิกัด, การเรียก, ทิศทาง XYZ, ระนาบทํางาน) |
รายละเอียด:
| รุ่น | QuickMea100 | QuickMea202 | QuickMea302 | QuickMea403 | ||
| ระยะวัด | X | φ100 | 115 มม. | 215 มม. | 315 มม. | |
| Y | 145 มม. | 145 มม. | 245 มม. | |||
| Z | 75 มม. | 75 มม. | 75 มม. | 75 มม. | ||
| FOV | โหมดความแม่นยําสูง | 20.5*13.5 มิลลิเมตร | 135*155 มิลลิเมตร | 235*155 มิลลิเมตร | 335*255 มิลลิเมตร | |
| โหมดสนามกว้าง | φ100mm | 200*200 มิลลิเมตร | 300*200 มิลลิเมตร | 400*300 มม. | ||
| ความซ้ํา | โหมดความแม่นยําสูง | ไม่มีโต๊ะ ขยับ | 0.4μm | |||
| กับโต๊ะเคลื่อนที่ | 1.2μm | 1.2μm | 1.2μm | |||
| โหมดสนามกว้าง | ไม่มีโต๊ะ ขยับ | 0.8μm | ||||
| กับโต๊ะเคลื่อนที่ | 1.8μm | 1.8μm | 1.8μm | |||
| ความละเอียดการแสดง | 0.1μm | |||||
| ความถูกต้อง | ความแม่นยําสูง | โดยไม่ผูกพัน* 1 | ± 1.5μm | |||
| ด้วยการผูกพัน*2 | ±2+L/200μm | ±2+L/200μm | ±2+L/200μm | |||
| สนามกว้าง | โดยไม่ผูกพัน* 1 | ± 2.5μm | ||||
| ด้วยการผูกพัน*2 | ±4+L/200μm | ±4+L/200μm | ±4+L/200μm | |||
| กล้อง | " 20MP CCD * 2 | |||||
| เลนส์ | เลนส์โทรศูนย์กลางขนาดใหญ่สองเท่า | |||||
| ระบบแสง | แสงด้านล่าง | แสงด้านล่างขนานสีเขียว | ||||
| แสงพื้นผิว | สี่แหวน Liftable White Light ((มอเตอร์) | |||||
| แสงด้านล่าง | ไฟสีเขียวทางรอบ (มอเตอร์) | |||||
| แสงโคเอชเชียล | ไม่จําเป็น | |||||
| รายละเอียดของโต๊ะหมุนแนวราบ (ไม่จําเป็น) | มุมหมุน | ความละเอียด 0.02° ระยะ 360° | ||||
| ความเร็วหมุน | 0.2-2r/วินาที | |||||
| กว้างสูงสุดที่วัดได้ | Φ60mm | |||||
| ความจุ | 5 กิโลกรัม | |||||
| โปรแกรมวัด | โปรแกรม QuickMea CAD++ | |||||
| พลังงาน | 220V±10%, 50Hz | |||||
| สถานที่ทํางาน | อุณหภูมิ: 20±2°C, ความชื้น: 30-80%, การสั่นสะเทือน: <0.002g,15HZ | |||||
| ขนาด (L*W*H) mm | 565*435*635 มิลลิเมตร | 586*435*635 มิลลิเมตร | 586 * 505 * 635 มม. | 695*635*650 มิลลิเมตร | ||
