ระบบการวัดการมองเห็นอัตโนมัติความแม่นยําสูง เครื่องวัดวิดีโอ VMM อัตโนมัติ

1 ชุด
MOQ
Can be discussed
ราคา
ระบบการวัดการมองเห็นอัตโนมัติความแม่นยําสูง เครื่องวัดวิดีโอ VMM อัตโนมัติ
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
รหัส#: 528-180H
การเดินทางแกน X/Y: (300*400) มม.
แซด แอ็กซิส ทราเวล: 200มม
แกน X/Y/Z ระดับเส้น: ความละเอียด:0.1um
ความแม่นยำของแกน XY: ≤1.2+L/200(ไมโครเมตร)
ความแม่นยำของแกน Z: ≤3.0+L/200(ไมโครเมตร)
ความซ้ํา: 2um
โปรแกรมวัด: การวัดแบบ iMeasuring
ขนาด (กว้าง*ลึก*สูง): (1165*880*1650)มม.
น้ำหนักสุทธิ: 650กก
เน้น:

ระบบวัดสายตาอัตโนมัติ VMM

,

ระบบการวัดการมองเห็นแบบอัตโนมัติความแม่นยําสูง

,

เครื่องวัดวิดีโอ VMM อัตโนมัติ

ข้อมูลพื้นฐาน
สถานที่กำเนิด: เจียงเหมิน ประเทศจีน
ชื่อแบรนด์: SINOWON
ได้รับการรับรอง: CE/ROHS
หมายเลขรุ่น: ซิโนวิชั่น342A
การชำระเงิน
รายละเอียดการบรรจุ: ไม้อัด
เวลาการส่งมอบ: 15 วันทําการ
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 100 ชุด/เดือน
รายละเอียดสินค้า

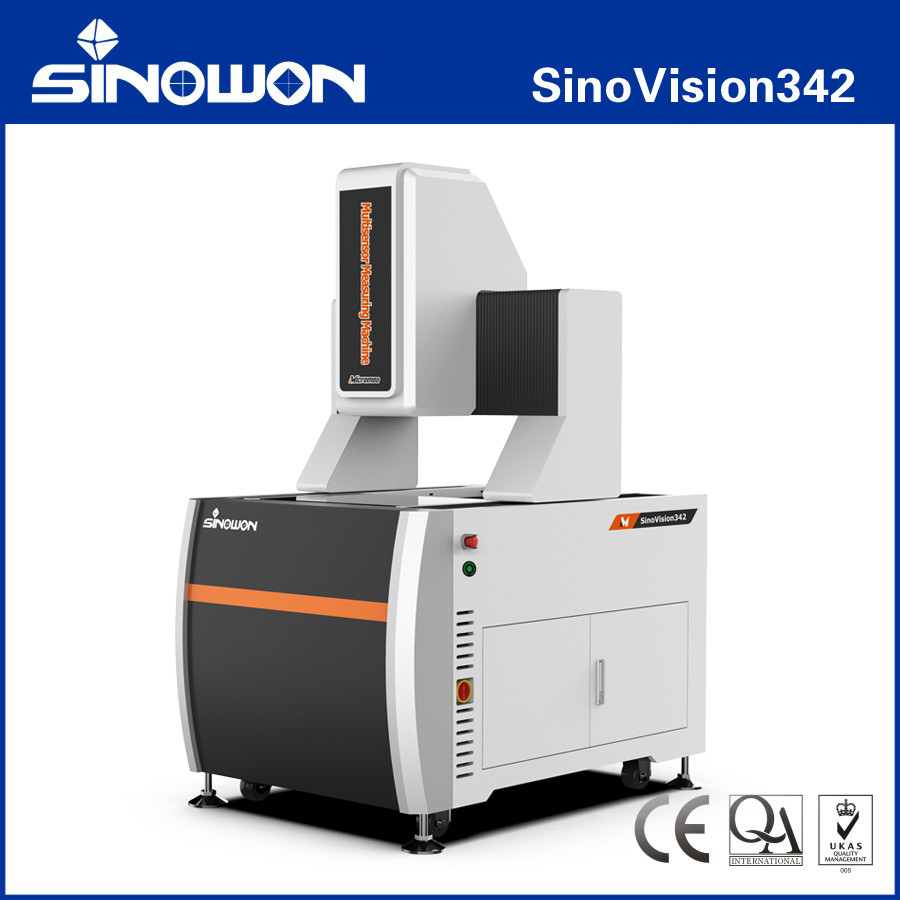

เครื่องวัดสายตาอัตโนมัติความแม่นยําสูงสุด ซีรีย์ SinoVision342

ระบบการวัดการมองเห็นอัตโนมัติความแม่นยําสูง เครื่องวัดวิดีโอ VMM อัตโนมัติ 0



การนําเสนอสินค้า:



ใช้อย่างแพร่หลายในการวัดความแม่นยําในอุตสาหกรรมต่างๆ เช่น เครื่องจักร, อิเล็กทรอนิกส์, โมลด์, โมลด์ฉีด, ฮาร์ดแวร์, ยาง, การตีพิมพ์ความแม่นยํา, เครื่องเชื่อม, โทรศัพท์มือถือ, เครื่องใช้ในบ้านบอร์ดวงจรพิมพ์, อุปกรณ์การแพทย์, นาฬิกา, เครื่องมือ, ทหาร, พลังงาน, สะพาน, เรือ, ท้องอากาศ, และอุตสาหกรรมอื่น ๆ, ในที่สุดบรรลุเป้าหมายของการควบคุมคุณภาพ





ลักษณะสินค้าc:

  • โครงสร้างแบบสะพานเคลื่อนที่ การวัดที่มั่นคง
  • การควบคุมวงจรปิดแบบ CNC แบบสี่แกนแบบอัตโนมัติเต็มแบบ การวัดแบบอัตโนมัติเต็มแบบ
  • นําเข้าพื้นฐานแกรนิตสีดําอินเดียและรั้ว และการรับรองอย่างเคร่งครัดกระบวนการการผลิตสามประสานงานที่มั่นคงและเชื่อถือได้
  • 6061 สารสกัดอลูมิเนียมมาตรฐานการบิน ความแข็งแรงสูง รับประกันผลการทํางานความแม่นยําที่ยั่งยืนในระยะยาว
  • การใช้ระบบจําลองและวิเคราะห์การออกแบบโครงสร้างมืออาชีพเพื่อวิเคราะห์และปรับปรุงโครงสร้างนั้นมีเหตุผลมากขึ้น
  • นําเข้า RSF กําหนดการกรีดเปิด ความละเอียดของ 0.1um ความแม่นยําสูง ความมั่นคงที่ดี
  • สายการนําทางแม่นยําสูง G1-SP นําเข้า, สกรูลูกโป่งดินและเครื่องยนต์ AC servo;
  • กล้องสีความละเอียดสูง 1/1.8 " ตอบสนองความต้องการของการสังเกตการณ์ที่ชัดเจนและการวัดที่มั่นคงเลเซอร์คอนโฟกัสเลนส์ปรับขนาดตัวแปร
  • แหล่งแสงพื้นผิว LED ขนาด 5 แหวน 8 โซนแบบโปรแกรมได้ 40 ขั้นตอน ระบบแหล่งแสง LED ขอบขนานในการถ่ายส่ง สามารถปรับความสว่างได้ 256 ระดับได้อย่างฉลาด
  • มาพร้อมกับ iMeasuring โปรแกรมการวัดภาพอัตโนมัติเต็มที่ ซึ่งมีพลังงานง่ายและใช้งานง่าย



รายละเอียด:



สินค้า เครื่องวัดสายตาอัตโนมัติความแม่นยําสูงสุด ซีรีย์ซินโอวิชั่น
รุ่น ซีโนวิชั่น 342 ซีโนวิชั่น 452 ซีโนวิชั่น 562
การเดินทางในแกน X/Y (300*400) มม. (400*500) มม. (500*600) มิลลิเมตร
Z Axis การเดินทาง 200 มม.

ขนาดเส้นของแกน X/Y/Z ((mm)

การแก้ไข:0. 1 ม
โหมดการนําทาง คู่มือเส้นตรง SP ระดับความแม่นยําสูง คู่มือเลื่อนคู่สองสาย
รูปแบบการทํางาน เครื่องควบคุม joystick การทํางานของหนู โปรแกรมการตรวจจับอัตโนมัติ
ความแม่นยํา* อัธยาศัย: ≤1.2+L/200 ((um)
อัธยาศัย: ≤3.0+L/200 ((um)
ความซ้ํา 2m
ระบบแสง รูปทรง การส่องแสงแนวขนาน LED
0~255 เกรดต่อการปรับ 5 แหวน 8 การแบ่งแสงผิว LED
พื้นที่
ระบบวีดีโอ** กล้องดิจิตอลสีความละเอียดสูง

13.3X โมเตอร์คอนฟอกาลเลเซอร์ซูมเลนส์; การขยายออปติก 0.6X ~ 8X

การปรับขนาดวีดีโอ: 25X ~ 333X (21.5 ช่องจอ)

โปรแกรมวัด iการวัด
ระบบปฏิบัติการ รองรับระบบปฏิบัติการ WIN10/11-32/64 bit
ภาษา อังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่น ๆ สามารถเพิ่ม
สถานที่ทํางาน อุณหภูมิ 20°C±2°C ระยะความชื้น<2°C/hr ความชื้น 30~80%, การสั่น<0.002g, <15Hz
พลังงาน AC220V/50Hz; 110V/60Hz
ขนาด (W*D*H) (1165*880*1650) มม. (1433*990*1650) มม (1538*1090*1650) มม
ขนาดบรรจุ (W*D*H) (1380*1170*1910) มม (1690*1300*2000) มม (1800*1400*2000) มม
น้ําหนักสะสม 650 กิโลกรัม 780Kg 1380 กิโลกรัม



หมายเหตุ:

L คือความยาวที่วัด ((มม) ความแม่นยําทางกลของแกน Z และความแม่นยําของจุดมุ่งหมายมีความสัมพันธ์มากกับพื้นผิวของชิ้นงาน

การขยายคือค่าประมาณ มันเกี่ยวข้องกับมิติของจอและความละเอียด

สนามมอง ((มม) = (แนวฉาก*แนวราบ*แนวตั้ง)



การอธิบายรุ่นการตั้งค่าสินค้า ((ตัวอย่างกับ SinoVision342):



ประเภทสินค้า 2.5D 3 มิติ 2.5D 3 มิติ
สินค้า

2.5D การมองเห็นอัตโนมัติ

เครื่องวัด

เครื่องวัด 3 มิติอัตโนมัติ 2.5D เครื่องวัดเลเซอร์สแกนและสายตาอัตโนมัติ

3 มิติ อัตโนมัติ Multisensory

เครื่องวัด

รุ่น ซีโนวิชั่น 342A ซีโนวิชั่น 342B ซีโนวิชั่น 342C ซีโนวิชั่น 342D
ประเภท A B C D
ความสําคัญ อุปกรณ์ตรวจจับเลนส์ซูมออปติก เซนเซอร์เลนส์ซูมและเซนเซอร์ซอนด์สัมผัส เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ เซนเซอร์เลนส์ซูม เซนเซอร์สัญจรสัมผัส และเซนเซอร์เลเซอร์
โซนสัมผัส โดยไม่มี MCP-Kit1 โดยไม่มี MCP-Kit1
โมดูลเลเซอร์ โดยไม่มี โดยไม่มี ออมรอน เลเซอร์ ออมรอน เลเซอร์
เวอร์ชั่นโปรแกรม iMeasuring4 การวัด1 iMeasuring4 การวัด2 iMeasuring5.0 iMeasuring5.1



เครื่องวัดสายตาอัตโนมัติสะพานเคลื่อนย้าย รูปแบบและรายละเอียด:



รุ่น รหัส# รุ่น รหัส# รุ่น
ซีโนวิชั่น 342A 528-180H ซีโนวิชั่น 452A 528-180J ซีโนวิชั่น 562A
ซีโนวิชั่น 342B 528-280H ซีโนวิชั่น 452B 528-280J ซีโนวิชั่น 562B
ซีโนวิชั่น 342C 528-380H ซีโนวิชั่น 452C 528-380J ซีโนวิชั่น 562C
ซีโนวิชั่น 342D 528-480H ซีโนวิชั่น 452D 528-480J ซีโนวิชั่น 562D



สะพานเคลื่อนที่ มุมมองอัตโนมัติ เครื่องวัดเครื่องวัดพื้นที่





การเดินทาง



รุ่น ความถูกต้อง X Axis การเดินทาง mm

การเดินทางในแกน Y

มม

Z Axis การเดินทางมาตรฐาน mm Z Axis ความยาวสูงสุดตามธรรมเนียม mm
E1x,y E1z
300X400X200 ซีโนวิชั่น 342 1.2+L/200 3.0+L/200 400 300 200 400
400X500X200 ซีโนวิชั่น 452 500 400 200 400
500X600X200 ซีโนวิชั่น 562 600 500 200 400


รายละเอียดการเดินทางอื่น ๆ สามารถปรับแต่งตามความต้องการของลูกค้าได้



ระบบการวัดการมองเห็นอัตโนมัติความแม่นยําสูง เครื่องวัดวิดีโอ VMM อัตโนมัติ 1



การตั้งค่าคอมพิวเตอร์ที่แนะนํา:



หัวใจของเครื่องวัดสายตาคือระบบควบคุมและโปรแกรมวัด และระบบคอมพิวเตอร์คือตัวนําหลักของการปฏิบัติงานทั้งหมด ซึ่งต้องการความมั่นคงและความสอดคล้องสูงปรับแต่งคอมพิวเตอร์ที่มีประสิทธิภาพสูง Optiplex desktop และ WIN 10/11 ระบบปฏิบัติการที่ได้รับอนุญาตจริงเพื่อแก้ปัญหาของคุณ.



การแนะนําโปรแกรม:



โปรแกรม iMeasuring เป็นโปรแกรมการวัดแบบมืออาชีพหลายเซนเซอร์ ซึ่งรวมกับผู้พัฒนาประสบการณ์ 10 ปีในอุตสาหกรรมการวัดและการวิจัยโปรแกรมหลักการการออกแบบคือการใช้งานที่เป็นมิตร, ฟังก์ชันที่แข็งแกร่ง ความแม่นยําและความมั่นคงสูง การบํารุงรักษาง่าย
● การออกแบบโครงสร้างซอฟต์แวร์ที่ดีเยี่ยมและเป้าหมายเป้าหมายอย่างสมบูรณ์แบบ เพื่อให้แน่ใจว่าซอฟต์แวร์มีความมั่นคงและน่าเชื่อถือ
● การสนับสนุนหลายภาษา ไม่จําเป็นต้องติดตั้งแพคภาษาและเปลี่ยนโปรแกรมที่สะดวกต่อลูกค้าท้องถิ่น
● โปรแกรมวิเคราะห์สถิติ SPC ที่มืออาชีพเชื่อมต่อกับโปรแกรมการวัด เพื่อทําความเข้าใจว่าข้อมูลสามารถส่งออกไปยังฐานข้อมูล SPC โดยอัตโนมัติโดยไม่ต้องใช้มือ
● โมเดลของซอฟต์แวร์เดียวกันจะถาวรฟรีในการอัพเดท มันสามารถช่วยลดปัญหาอื่น ๆ ให้ลูกค้า
● ด้วยอัลการิทึมการค้นหาขอบที่แข็งแรง ซึ่งสามารถช่วยให้ได้ขอบของเงาหรือภาพที่มืด และให้ความแม่นยําสูง
● โปรแกรมสามารถจําแนกและวัดเส้น, วงกลม, สายโค้ง และองค์ประกอบอื่น ๆ ได้โดยอัตโนมัติ
● มันขึ้นอยู่กับองค์ประกอบที่แตกต่างกันและจําหน่ายหลายองค์ประกอบการสร้างฟังก์ชัน เช่น การแปลง, การหมุน, การสกัด, การผสมผสาน, ทิศทางตรง, สะท้อน, symmetry, การตัด,สัมผัสเป็นต้น
● ซอฟต์แวร์มีฟังก์ชันการตั้งจุดหยุด สามารถเปลี่ยนระหว่างการวัดด้วยมือและการวัดด้วยอัตโนมัติได้

ระบบการวัดการมองเห็นอัตโนมัติความแม่นยําสูง เครื่องวัดวิดีโอ VMM อัตโนมัติ 2

การใช้งานในอุตสาหกรรม:



เครื่องวัดด้วยแสง OMM หรือยังเรียกว่า เครื่องวัดด้วยสายตา และ เครื่องวัดโดยไม่ต้องสัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติกับการปรับปรุงอุตสาหกรรมที่ทันสมัย ความแม่นยําสูงและอุตสาหกรรมการผลิตขนาดเล็ก, มันใช้วิธีการวัดภาพออทติกที่ไม่ติดต่อเพื่อวัดอย่างรวดเร็วและแม่นยํา การวัดขนาดเรขาคณิตและความพอใจเรขาคณิตกลายเป็นสิ่งที่เลี่ยงไม่ได้

เครื่องวัดแสงเหมาะสําหรับทุกสาขาการใช้งานเพื่อวัดพิกัด และถูกใช้อย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ อุปกรณ์พลาสติกและอุตสาหกรรมอื่น ๆเช่น: โมลด์, สกรู, โลหะ, อุปกรณ์เสริม, ยาง, บอร์ด PCB, สปริง, อุปกรณ์อุปกรณ์อิเล็กทรอนิกส์, พลาสติก, การบิน, ท้องอากาศ, ฯลฯไมโครเมตรและโปรไฟล์โปรเจคเตอร์ ซึ่งเป็นเครื่องวัดความแม่นยําสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง ที่บูรณาการเทคโนโลยีการประมวลภาพทางออปติกส์, แม็กนิค, อิเล็กทรอนิกส์ และคอมพิวเตอร์

วัตถุที่จะถูกวัดจะถูกขยายโดยระบบการขยายแสง หลังจากที่ลักษณะของภาพถูกรวบรวมโดยระบบกล้อง CCD และประมวลผลโดยคอมพิวเตอร์และโปรแกรมอัลการิทึมรูปทรงและรูปร่างผิว, ขนาด, มุมและตําแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยําต่างๆ สามารถตรวจจับโดยอัตโนมัติ.ข้อมูลการวัดสามารถนําเข้าใน AUTOCAD เพื่อกลายเป็นภาพวาดวิศวกรรมที่สมบูรณ์แบบ, และเอกสารในรูปแบบ DXF, IGS และรูปแบบอื่น ๆ สามารถผลิตได้ และยังสามารถนําเข้าไปใน WORD, EXCEL และซอฟต์แวร์การวิเคราะห์สถิติ SPC เพื่อผลิต CPK และรายงานสถิติต่างๆ
