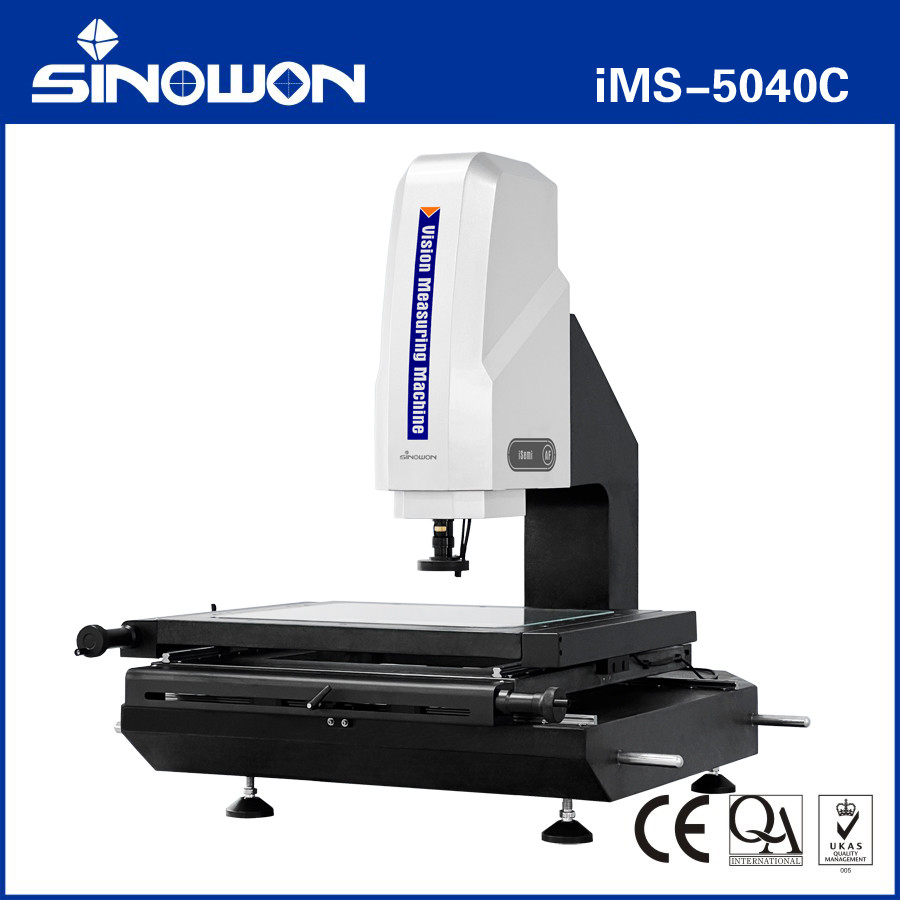

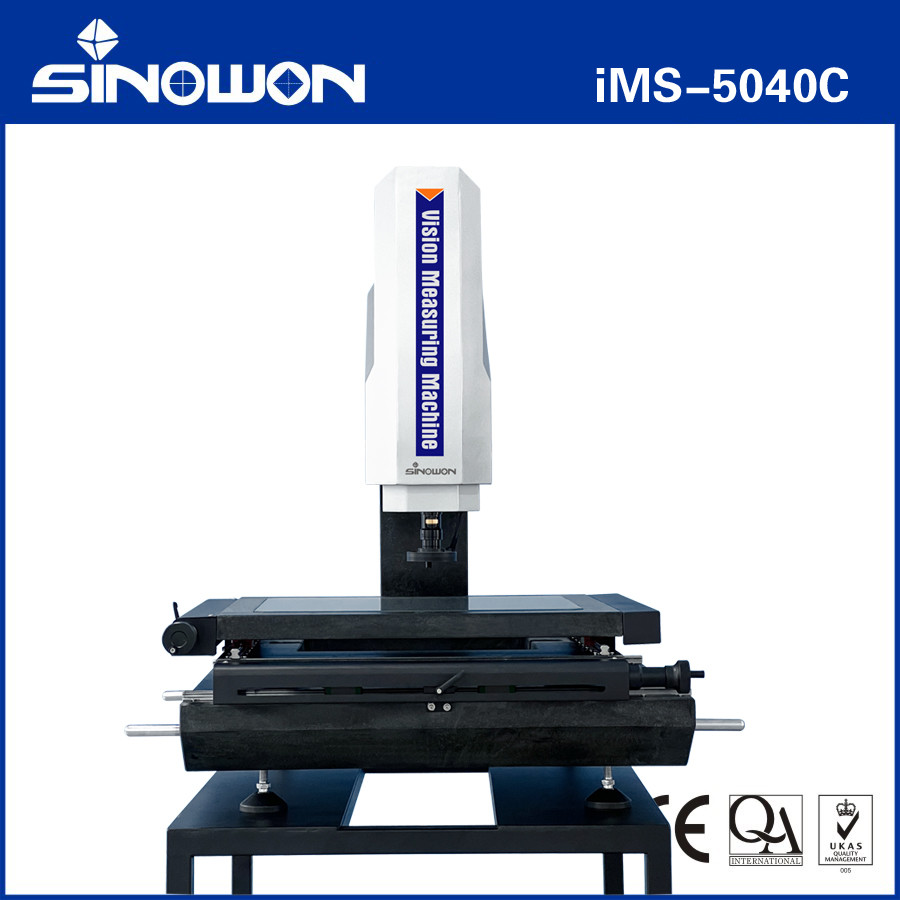

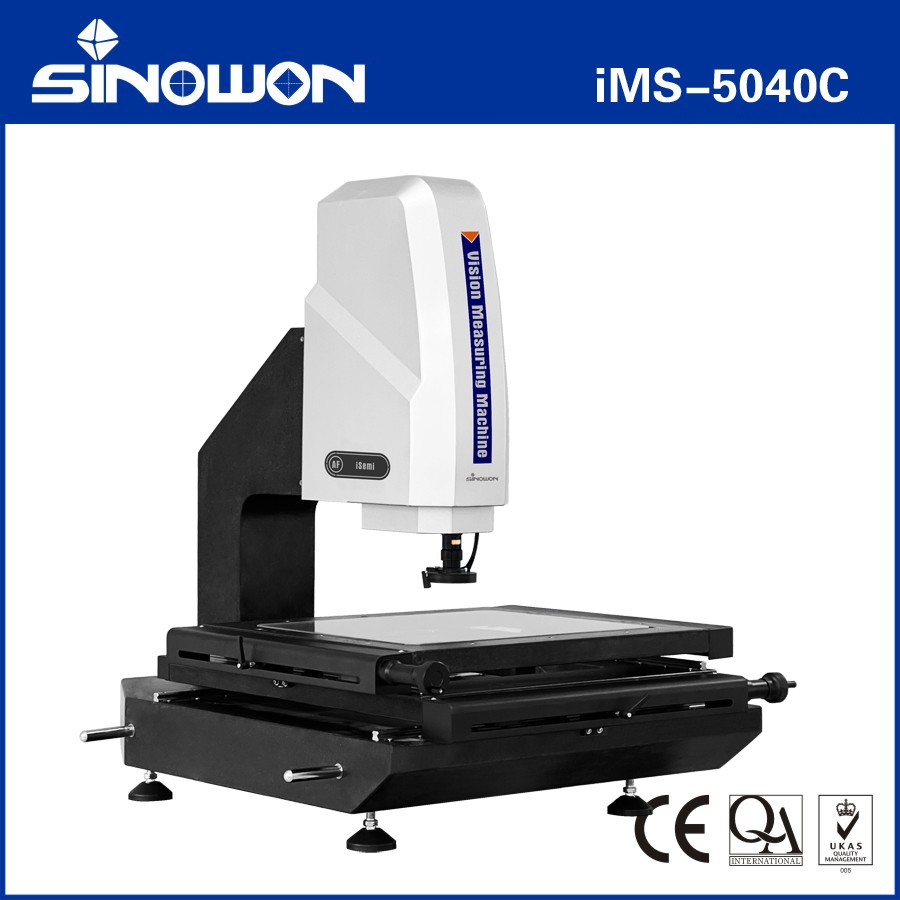

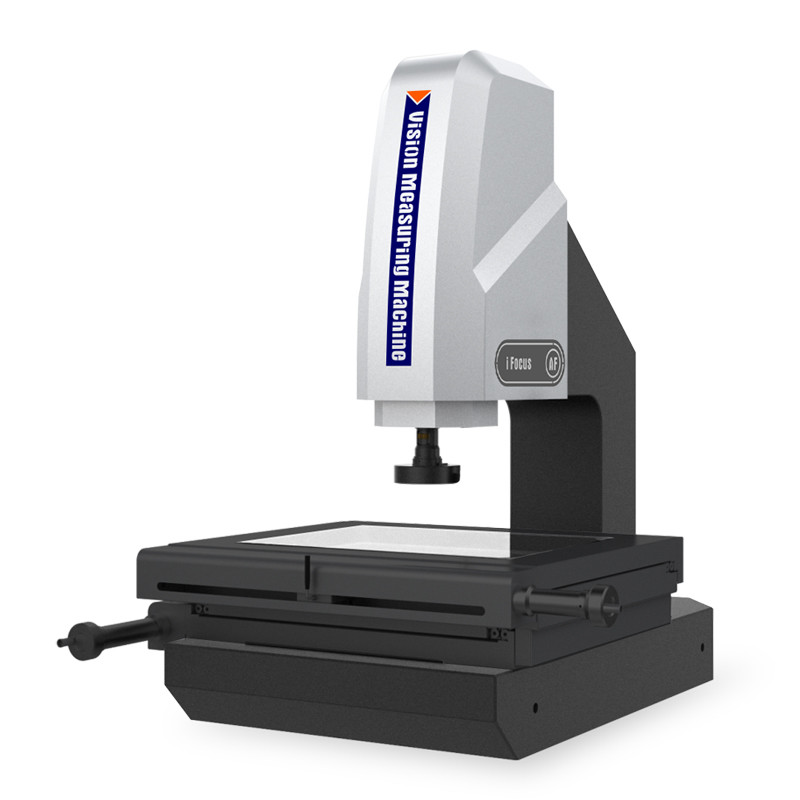

เครื่องวัดสายตาแบบครึ่งอัตโนมัติความแม่นยําสูง iSemi ซีรี่ย์ IMS-5040C
เครื่องวัดสายตาลักษณะสินค้า:
เครื่องวัดสายตาเทคนิค Sรายละเอียด:
| สินค้า | เครื่องวัดสายตาแบบครึ่งอัตโนมัติความแม่นยําสูงiSemi ซีรีส์ | ||||
| รุ่น | IMS-2010D | IMS-2515D | IMS-3020D | IMS-4030D | IMS-5040D |
| โต๊ะทํางานหินมาร์บอร์ | (270*350) มม. | (408*308) มม | (458*358) มม. | (608*470) มม. | (650*580) มม. |
| โต๊ะทํางานแก้ว | (142*242) มม. | (306*198) มม. | (356*248) มม. | (456*348) มม. | (540*440) มม. |
| แกน X/Y การเดินทาง | (200*100) มม. | (250*150) มิลลิเมตร | (300*200) มม. | (400*300) มม. | (500*400) มม. |
| การเดินทางในแกน Z | การนําเส้นตรงแม่นยําสูง การเดินทางที่มีประสิทธิภาพ 200 มม. | ||||
| ความละเอียด X/Y/Z aixs | 0.5m | ||||
| ฐาน และ ฐาน สูง | กรานิตความแม่นยําสูง | ||||
| ความแม่นยําของการวัด* | XY aixs:≤2.5+L/200 ((um) ;Zais:≤5+L/200 ((um) | ||||
| ความแม่นยํา | 2m | ||||
| ระบบแสง ((การปรับซอฟต์แวร์) | ด้านผิว 4 แหวนและ 8 โซน ปรับได้อย่างไม่จํากัด | ||||
| ขอบ LED ไฟคู่ | |||||
| ไฟโคเอชเชียลแบบเลือก | |||||
| กล้องดิจิตอล | กล้องดิจิตอลความละเอียดสูง 1/2.9"/1.6Mpixel | ||||
| เลนส์ซูม | 6.5X ความละเอียดสูง เลนส์ซูมอิเล็กทรอนิกส์ Feedback, Optical magnification: 0.7X~4.5X; Video magnification: 20X~129X | ||||
| โปรแกรมวัด | iการวัด | ||||
| ระบบการทํางาน | รองรับระบบปฏิบัติการ WIN 10/11-32/64 | ||||
| ภาษา | ภาษาอังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่น ๆ เป็นตัวเลือก | ||||
| สถานที่ทํางาน | อุณหภูมิ 20 °C ± 2 °C, การเปลี่ยนแปลงอุณหภูมิ < 1 °C / Hr; ความชื้น 30% ~ 80% RH; การสั่นสะเทือน < 0.02g, ≤ 15Hz | ||||
| พลังงาน | AC220V/50Hz; 110V/60Hz | ||||
| ขนาด ((WxDxH) | (677*552*998) มม | (790*617*1000) มม | (838*667*1000) มม | (1002*817*1043) มม | (1111*867*1086) มม |
| ขนาดบรรจุ ((WxDxH) | (1030*780*1260) มม | (1030*780*1260) มม | (1030*780*1260) มม | (1130*1000*1270) มม | (1250*1035*1460) มม |
| น้ําหนักรวม/น้ําหนักสุทธิ | 220/150Kg | 242/175Kg | 275/185Kg | 449/350Kg | 550/380Kg |
หมายเหตุ:
"L" เป็นตัวแทนของความยาวที่วัดในมิลลิเมตร และความแม่นยําทางกลของแกน Z ขึ้นอยู่กับความแม่นยําของการโฟกัสและพื้นผิวของชิ้นงาน
การขยายตัวเป็นค่าประมาณ และเกี่ยวข้องอย่างใกล้ชิดกับขนาดและความละเอียดของจอ
ลูกค้าสามารถเลือกเพิ่มเลนส์ผู้ช่วย 0.5X หรือ 2X ตามความต้องการของพวกเขาเพื่อบรรลุการขยายภาพ
iMS-2010/5040 เป็นโต๊ะทํางานทําจากมาร์บอร์ ส่วน iMS-2515/3020/4030 เป็นโต๊ะทํางานทําจากโลหะ
คําอธิบายรุ่นการตั้งค่าสินค้า (ตัวอย่างกับ iMS-5040)
| การตั้งค่าเซ็นเซอร์ | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้า | 2เครื่องวัดสายตา 5D | เครื่องวัด 3 มิติสัมผัสและสายตา | 2.5D เครื่องวัดสายตาครึ่งอัตโนมัติ | เครื่องวัดสัมผัสและสายตา 3 มิติแบบครึ่งอัตโนมัติ |
| รุ่น | iMS-5040A | iMS-5040B | iMS-5040C | iMS-5040D |
| ประเภท | A | B | C | D |
| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก |
เครื่องตรวจจับเลนส์ซูมและ เครื่องตรวจจับสัมผัส |
เซนเซอร์เลนส์ซูมและ Z-axis อัตโนมัติฟอกัสฟังก์ชัน | เซ็นเซอร์เลนส์ซูม เซ็นเซอร์สัญจรสัมผัสและฟังก์ชันอัตโนมัติ |
| Z-axis อัตโนมัติฟอกัส | โดยไม่มี | โดยไม่มี | กับ | กับ |
| โซนสัมผัส | โดยไม่มี | กับ | โดยไม่มี | กับ |
| โปรแกรม | iMeasuring2 การวัด1 | iMeasuring31 | iMeasuring2 การวัด2 | iMeasuring32 |
รูปแบบและนิติบุตรของเครื่องวัดสายตามือ:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| IMS-2010A | 521-120E | IMS-2515A | 521-120F |
IMS-3020A |
521-120G |
IMS-4030A | 521-120H | IMS-5040A | 521-120J |
| IMS-2010B | 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
| IMS-2010C | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J |
| IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
ตารางคู่นําเครื่องวัดสายตามือ
| การเดินทาง mm | รุ่น | X Axis การเดินทาง mm | Y Axis การเดินทาง mm |
Z Axis การเดินทางแบบมาตรฐาน mm |
Z-axis การเดินทางสูงสุดที่กําหนดเอง mm |
| 100x100x100 | IMS-1010 | 100 | 100 | 100 | ------ |
| 200x100x200 | IMS-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | IMS-2515 | 250 | 150 | 200 | 300 |
| 300x200x200 | IMS-3020 | 300 | 200 | 200 | 400 |
| 400x300x200 | IMS-4030 | 400 | 300 | 200 | 400 |
| 500x400x200 | IMS-5040 | 500 | 400 | 200 | 400 |
| 600x400x200 | IMS-6040 | 600 | 400 | 200 | 400 |
เครื่องวัดสายตาการออกแบบโครงสร้าง:
เครื่องวัดสายตาการใช้งานในอุตสาหกรรม:
เครื่องวัดด้วยแสง OMM หรือยังเรียกว่า เครื่องวัดด้วยสายตา และ เครื่องวัดโดยไม่ต้องสัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติกับการปรับปรุงอุตสาหกรรมที่ทันสมัย ความแม่นยําสูงและอุตสาหกรรมการผลิตขนาดเล็ก, มันใช้วิธีการวัดภาพออทติกที่ไม่ติดต่อเพื่อวัดอย่างรวดเร็วและแม่นยํา การวัดขนาดเรขาคณิตและความพอใจเรขาคณิตกลายเป็นสิ่งที่เลี่ยงไม่ได้
เครื่องวัดแสงเหมาะสําหรับทุกสาขาการใช้งานเพื่อวัดพิกัด และถูกใช้อย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ อุปกรณ์พลาสติกและอุตสาหกรรมอื่น ๆเช่น: โมลด์, สกรู, โลหะ, อุปกรณ์เสริม, ยาง, บอร์ด PCB, สปริง, อุปกรณ์อุปกรณ์อิเล็กทรอนิกส์, พลาสติก, การบิน, ท้องอากาศ, ฯลฯไมโครเมตรและโปรไฟล์โปรเจคเตอร์ ซึ่งเป็นเครื่องวัดความแม่นยําสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง ที่บูรณาการเทคโนโลยีการประมวลภาพทางออปติกส์, แม็กนิค, อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะถูกวัดจะถูกขยายโดยระบบการขยายแสง หลังจากที่ลักษณะของภาพถูกรวบรวมโดยระบบกล้อง CCD และประมวลผลโดยคอมพิวเตอร์และโปรแกรมอัลการิทึมรูปทรงและรูปร่างผิว, ขนาด, มุมและตําแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยําต่างๆ สามารถตรวจจับโดยอัตโนมัติ.ข้อมูลการวัดสามารถนําเข้าใน AUTOCAD เพื่อกลายเป็นภาพวาดวิศวกรรมที่สมบูรณ์แบบ, และเอกสารในรูปแบบ DXF, IGS และรูปแบบอื่น ๆ สามารถผลิตได้ และยังสามารถนําเข้าไปใน WORD, EXCEL และซอฟต์แวร์การวิเคราะห์สถิติ SPC เพื่อผลิต CPK และรายงานสถิติต่างๆ
