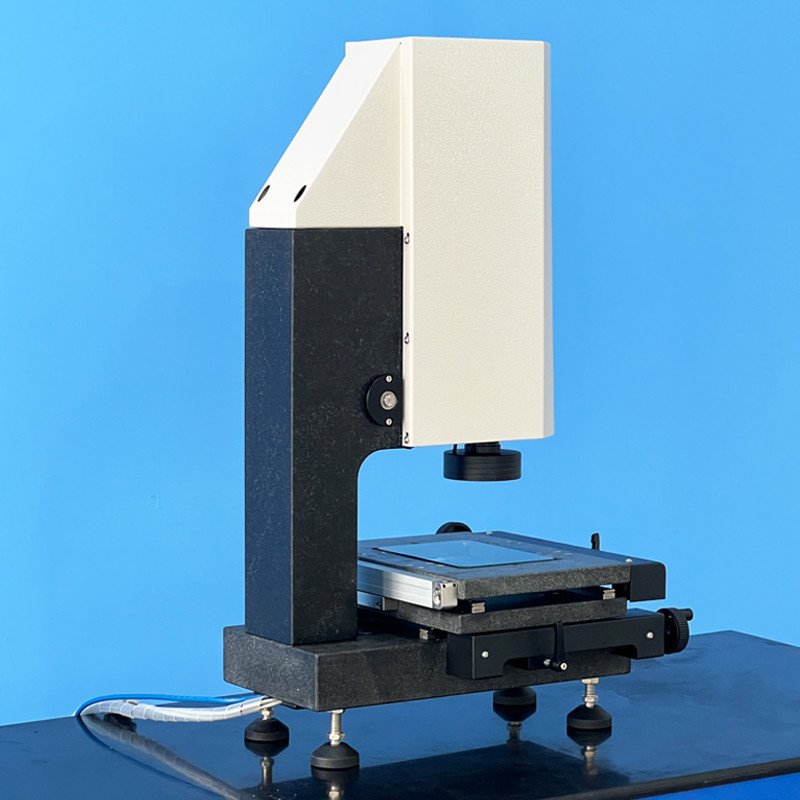

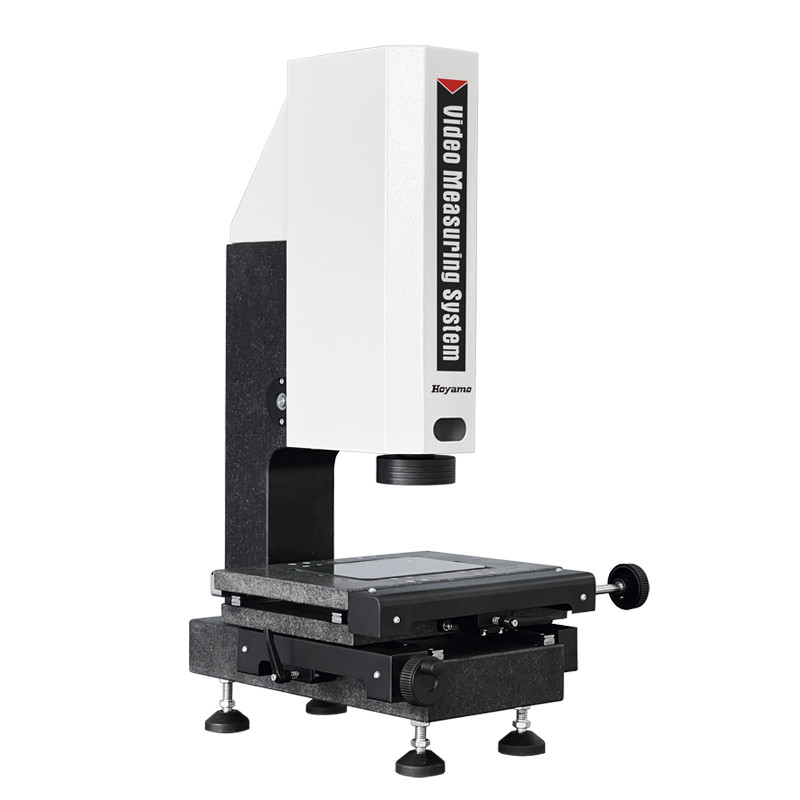

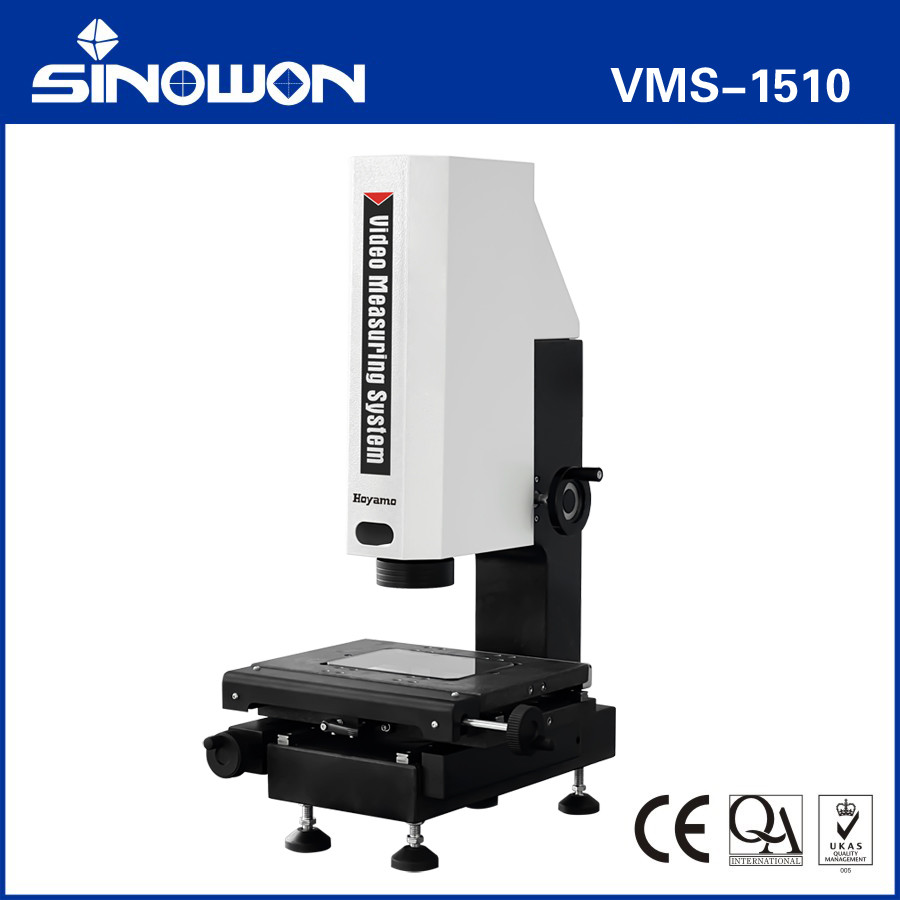

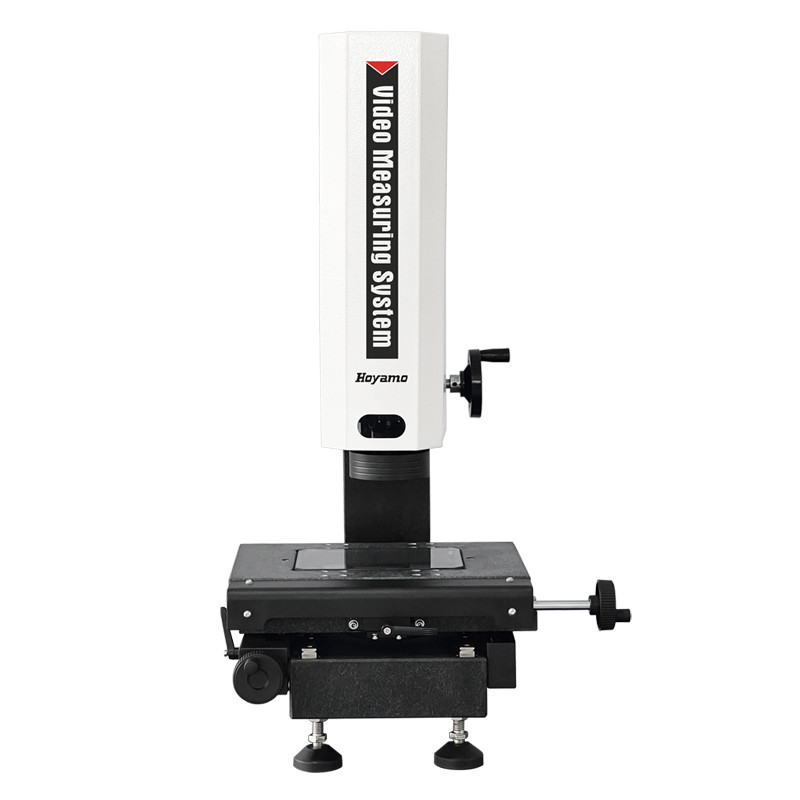

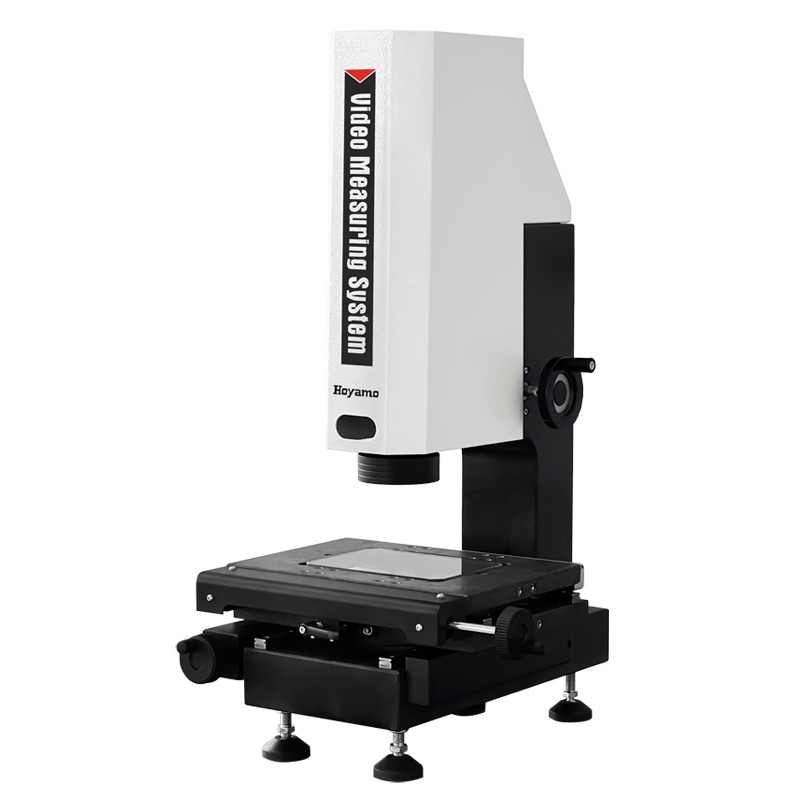

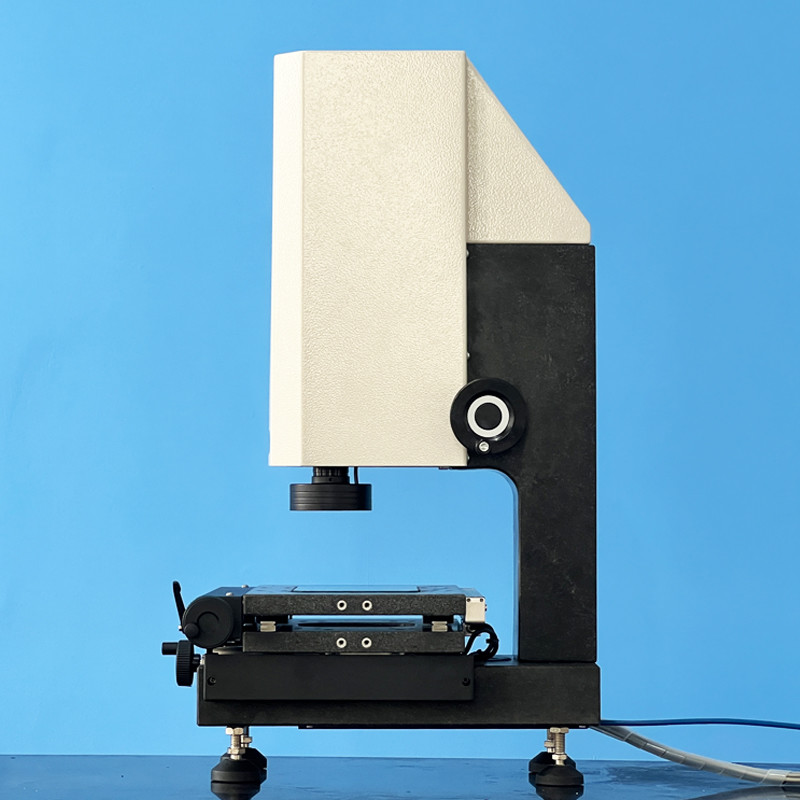

ระบบวัดวีดีโอ VMS-1510
ลักษณะสินค้า:
● รับรองฐานหินแกรนิตและเสาเพื่อให้มั่นคงและแม่นยําของเครื่อง;
● รับรองว่าความผิดพลาดการกลับของโต๊ะอยู่ในระยะ 2um
● รับรองเครื่องมือแม่นยําสูง-การควบคุมแสงและแม่นยํา worktable เพื่อให้แน่ใจว่าแม่นยําของเครื่องอยู่ใน ≤3.0 + L / 200um;
● ใช้เลนส์ซูมและกล้องดิจิตอลสีความละเอียดสูง เพื่อให้ภาพมีคุณภาพชัดเจนโดยไม่มีการบิดเบือน

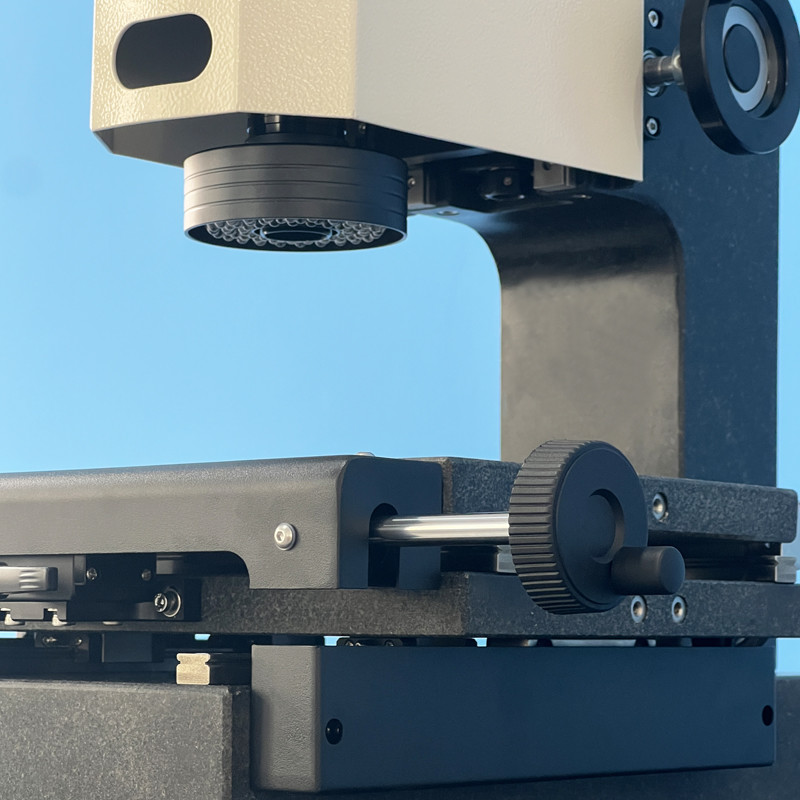

● ใช้แหล่งแสงพื้นผิวเย็น LED 3 แหวนโซนเดียวที่ควบคุมด้วยโปรแกรม และแหล่งแสง LED ทะเลทางส่งสามารถควบคุมความสว่างของแสงได้อย่างอิสระในพื้นที่โซนเดียว 3 แหวน;
● ด้วยโปรแกรมการวัด iMeasuring Vision ที่ปรับปรุงการควบคุมคุณภาพสู่ระดับใหม่
ข้อมูลการใช้งาน:
| สินค้า | ระบบวัดวีดีโอมือ |
| รุ่น | VMS-1510 |
| รหัส# | 525-020D |
| โต๊ะทํางานแกรนิต | (310*220) มม. |
| โต๊ะทํางานแก้ว | (179.5*129.5) มม |
| การเดินทางในแกน X/Y | (150*100) มม. |
| การเดินทางในแกน Z | การนําเส้นตรงแม่นยําสูง การเดินทางที่มีประสิทธิภาพ 100 มม. |
| ตารางขนาดเส้น X/Y | การแก้ไข:0.5m |
| ฐานและคอลัมน์ | กรานิตความแม่นยําสูง |
|
ความแม่นยําของการวัด* |
ขอบ XY: ≤3.0+L/200 ((um) |
| ย้ําความถูกต้อง | 2m |
| ระบบแสง (ควบคุมด้วยโปรแกรม) | ไฟพื้นผิวเย็น LED 3 แหวน 1 โซน |
| ไฟ LED ปานกลางส่ง | |
| ไฟโคอาเซียลตามต้องการ | |
| กล้อง | กล้องดิจิตอลความละเอียดสูง 1/3"/1.3Mpixel |
| เลนส์ซูม | 6เลนส์ซูมความละเอียดสูง.5X |
|
การขยายแสง:0.7X ~ 4.5X, การขยายวีดีโอ: 26X ~ 172X (21.5 'จอ) |
|
| โปรแกรมวัด | iการวัด |
| ระบบการทํางาน | รองรับระบบปฏิบัติการ Win 10/11-32/64 |
| ภาษา | ภาษาอังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่นๆ |
| สภาพการทํางาน | อุณหภูมิ 20°C ± 2°C, การเปลี่ยนแปลงอุณหภูมิ < 1°C / HR; ความชื้น 30% ~ 80% RH; การสั่นสะเทือน < 0.02g, 15Hz |
| พลังงาน | AC220V/50Hz; 110V/60Hz |
| ขนาด (WxDxH) | (462*441*725) มม. |
| น้ําหนักรวม/น้ําหนักสุทธิ | 60/48Kg |
รูปแบบและSการกําหนดMปี Viเดโอระบบวัด:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
พื้นที่วัดของ VMS ซีรีส์วัดสายตาระบบ:
| การเดินทางmm | รุ่น | รหัส# | X Axis การเดินทาง mm | Y Axis การเดินทาง mm | Z Axis การเดินทางมาตรฐาน mm | Z-axis การเดินทางสูงสุดที่กําหนดเอง mm |
| 100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
