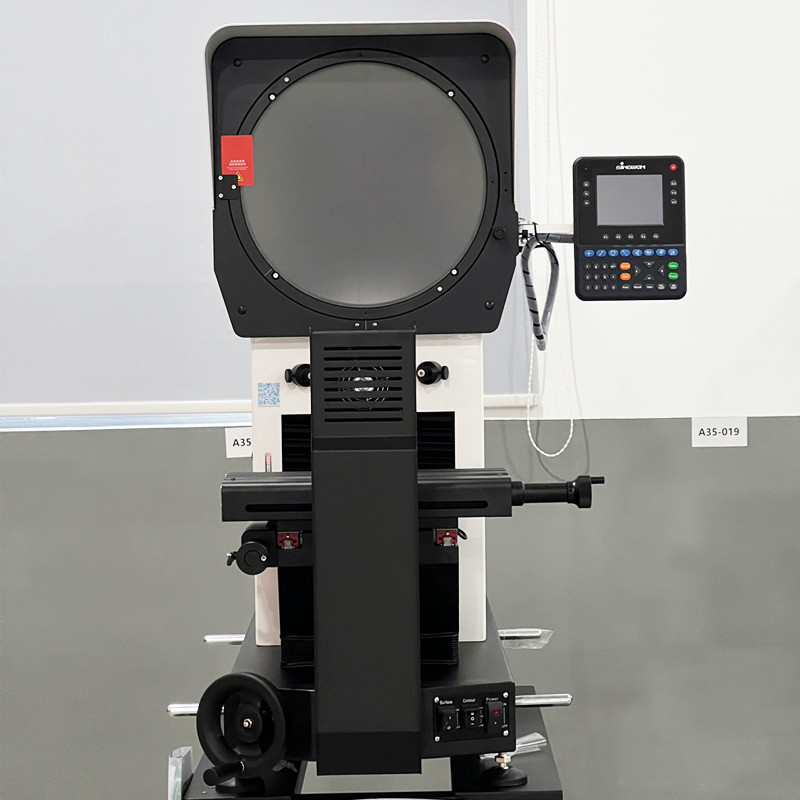

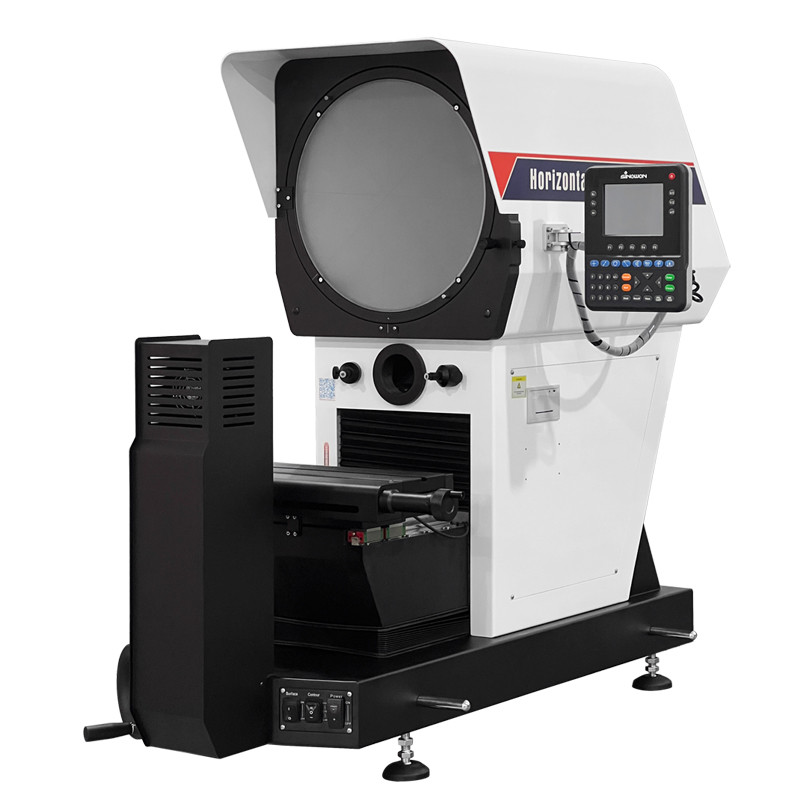

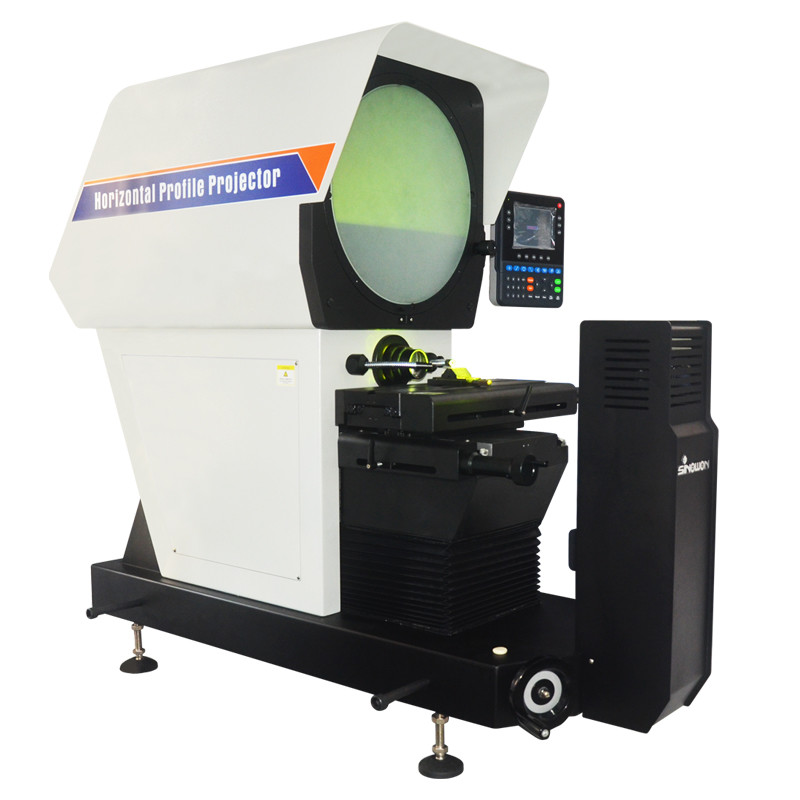

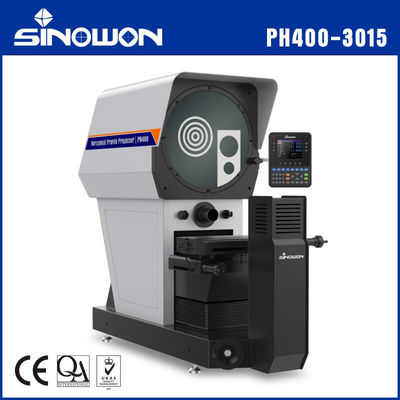

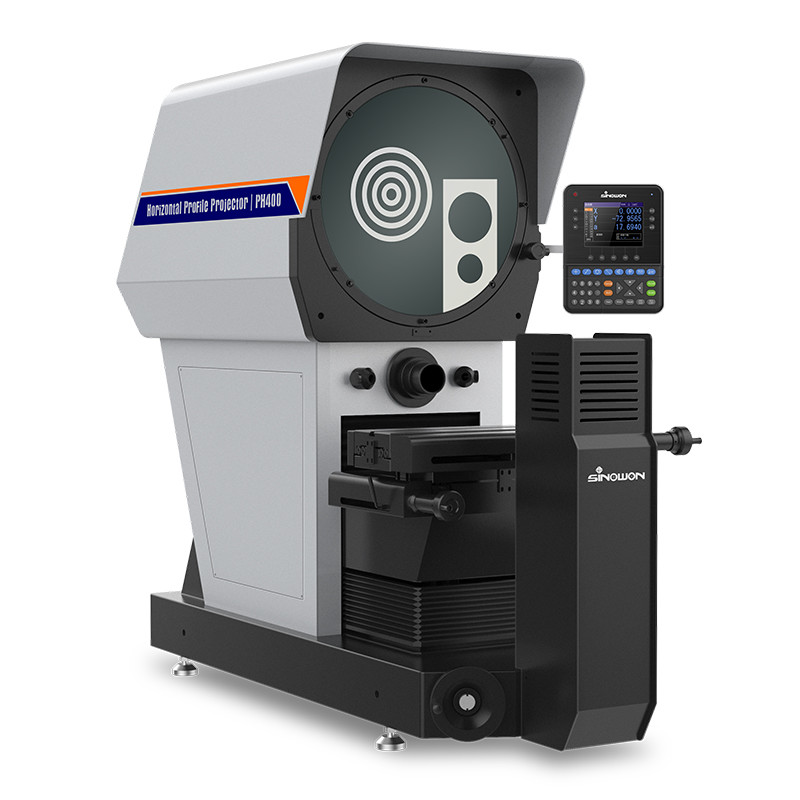

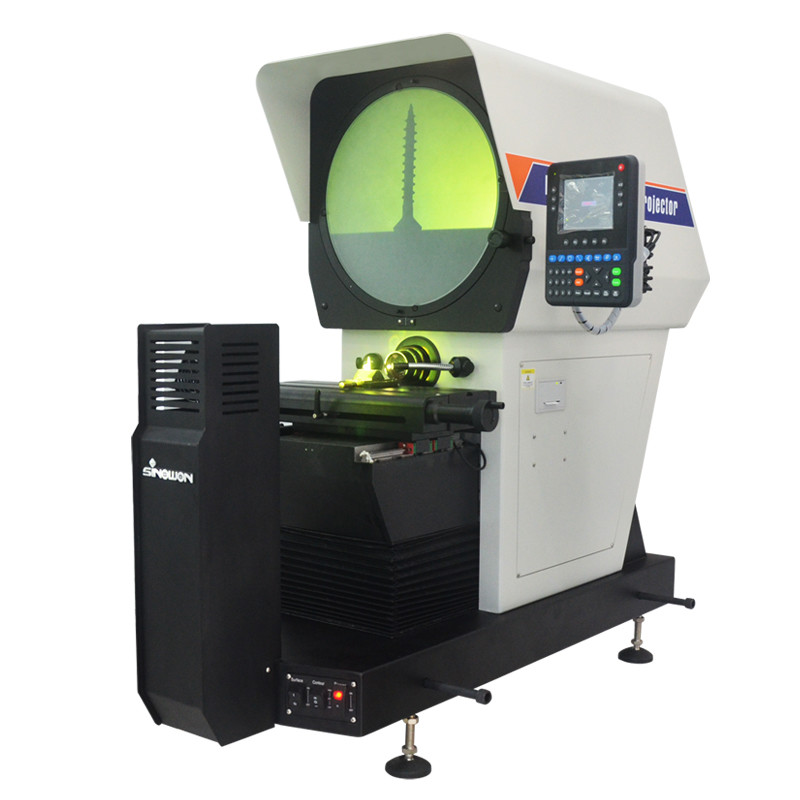

Ø400 มิลลิเมตร โปรเจคเตอร์โปรไฟล์แนวราบดิจิตอล PH400-3015
ลักษณะ:
การใช้งานของผลิตภัณฑ์
โปรไฟล์โปรเจคเตอร์ (profile projector) เป็นอุปกรณ์วัดที่ใช้ในการวัดหรือเปรียบเทียบ. มันประกอบด้วยกล่องโปรเจคชั่น, ร่างหลัก, และโต๊ะทํางาน. มันถูกใช้อย่างแพร่หลายในอุตสาหกรรมการผลิตเครื่องกล,เครื่องมือ, โมลด์, เครื่องมือ, อุตสาหกรรมเบา, ห้องวัดและห้างสรรพสินค้าที่เกี่ยวข้องกับโรงงานและเหมืองในอุตสาหกรรมนาฬิกาและนาฬิกาอิเล็กทรอนิกส์สามารถตรวจจับรูปทรงและรูปร่างพื้นผิวของชิ้นงานที่ซับซ้อนต่างๆรวมถึงรูปแบบ, อะไหล่ที่ถูกตรา, กัม, ใย, เกียร์, ไฟล์การสร้าง, แปลงใย, และเครื่องมือ, เครื่องมือและชิ้นส่วนการตัดต่างๆ
รายละเอียด
| สินค้า | โปรเจคเตอร์โปรไฟล์แนวราบดิจิตอล 400 มม |
| รูปแบบ | PH400-3015 |
รหัส# | 512-400 |
| ขนาดของเวทีทํางาน | 455x126 มิลลิเมตร |
| การเดินทางในช่วงการทํางาน | 300x150 มิลลิเมตร |
| สมาธิ | 120 มม |
| ความถูกต้อง | ≤3+L/200 ((um) |
| การแก้ไข | 0.0005 มิลลิเมตร |
| น้ําหนักการบรรทุก | 15 กิโลกรัม |
| หน้าจอ | กว้าง:412mm ระยะการวัด ≥ Ø400 |
| มุมหมุน 0~360°;ความละเอียด: 1 หรือย 0.01° ความแม่นยํา 6 ̊ | |
| การอ่านดิจิตอล | DP400 เครื่องอ่านดิจิตอล LCD สีหลายฟังก์ชัน |
| การส่องแสง | การส่องแสง3.2V/10W LED |
| สิ่งแวดล้อมในการทํางาน | อุณหภูมิ:20°C±5°C ความชื้น:40%-70%RH |
| พลังงาน | AC110V/60Hz; 220V/50Hz,200W |
| ขนาด (L × W × H) | 1210*633*1455 มม. |
| ขนาดบรรจุ ((L × W × H) | 1630*780*1500 มิลลิเมตร |
| น้ําหนักรวม/น้ําหนักสุทธิ | 350/300 กิโลกรัม |
เลนส์:
| การขยายขนาด | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| สนามมอง | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| ระยะทางการทํางาน | 65 มิลลิเมตร | 80 มม | 67.7 มิลลิเมตร | 51.4 มิลลิเมตร |
สีจอหลายฟังก์ชัน อ่านดิจิตอล DP400
ลักษณะ:
Ø 5.6 ผนังสีและปุ่มสัมผัสซิลิโคนปิด พร้อมข้อมูลครบถ้วน การใช้งานง่าย ใช้งานยาวนาน
Ø การบันทึก 100 องค์ประกอบภาพถาวร สามารถตั้งและบันทึกวันที่ผ่านมาได้
Ø การวัดหลายฟังก์ชัน: จุด, เส้น, วงกลม, มุม, ระยะทาง, สี่เหลี่ยม, สายสกรู, กลม, ช่อง, การกลม, กําหนดล่วงหน้า, การก่อสร้าง, เป็นต้น
Ø ฟังก์ชันนับทิศทางด้านหน้าหรือด้านตรงข้าม ค่า 1/2 ค่ากลางจุด ฟังก์ชันอนุญาต ฟังก์ชันเรียก ฟังก์ชัน REC ((บันทึก) และการวัดวงจร
Ø การตัดและการชดเชยเชิงเส้นมีให้เลือกสําหรับ 3 แกน, รับรองความแม่นยําในการวัดสูง;
Ø สามารถเชื่อมต่อสวิทช์เท้า, เครื่องพิมพ์, การตรวจจับขอบทางออนไลน์ และเครื่องมือการวัดที่ช่วยอื่น ๆ มากมาย;
Ø มีระบบขั้วและพิกัด และสามารถแสดงมิลลิเมตรและอินช์ และสามารถสลับได้ง่าย
Ø ด้วยฟังก์ชันอนุญาตรหัสผ่านที่อิสระ เพื่อป้องกันความเป็นไปได้ของการเบี่ยงเบนข้อมูลจากการทํางานที่ผิดพลาด
Ø รองรับหลายภาษา:ภาษาจีน, อังกฤษ และภาษาอื่น ๆ
รายละเอียด:
| รุ่น | DP400 |
| รหัส# | 510-340 |
| ภาษา | ภาษาจีนง่าย ภาษาจีนซับซ้อน โปรตุเกส เยอรมัน อังกฤษ เป็นต้น |
| ขนาดจอ LCD | 115mm × 85mm |
| ความละเอียดของจอ LCD | 640*480 |
| ระยะแสดงภาพดิจิตอล | 8 หลัก ((มีจุดเด็ด) |
| คอร์ดแกน | 3 แกน (X,Y,Z/Q) |
| รูปแบบการแสดง Z/Q | ความยาวหรือมุม |
| รูปแบบการแสดงมุม | อัตรา, นาที และอัตราที่สองหรืออัตรา |
| สัญญาณขนาดเส้น | TTL สี่เหลี่ยมคลื่นหรือคลื่นไซน์ AC ของสอง 90 ° ความแตกต่างมุมระยะ, ความจุขับเคลื่อนมากกว่า 10MA |
| ความละเอียดขนาดเส้น | 0.1m0.2m0.5mm, 1mm, 2mm, 5mm |
| อัตรา Baud | 4800,9600,14400,19200,38400,57600 |
| Port การออกข้อมูล | RS232,DB-9 อินเตอร์เฟซผู้ปกครอง |
| การทํางานคีย์บอร์ด | คีย์บอร์ดแบบสัมผัสซิลิโคน |
| สนามขยาย | เครื่องสลับเท้า เครื่องพิมพ์ เครื่องค้นหาขอบแสง เป็นต้น |
| พลังงานไฟเข้า | AC90V-240V,15W |
| สิ่งแวดล้อมการปฏิบัติงาน | อุณหภูมิการทํางาน: 0 °C ต่ํากว่า 40 °C อุณหภูมิการเก็บ: - 10 °C ต่ํากว่า 60 °C ความชื้นสัมพันธ์: < 90% RH |
