ระบบวัดความแข็งแบบออปติคอล Brinell Hardness BrinScan
บทนำ:
● เครื่องทดสอบความแข็งแบบ Brinell ส่วนใหญ่ในปัจจุบันวัดรอยกดด้วยกล้องจุลทรรศน์อ่านค่าแบบกลไกแบบดั้งเดิม ซึ่งต้องใช้ความแม่นยำในการอ่านค่าด้วยสายตาที่สูง ซึ่งอาจได้รับอิทธิพลจากปัจจัยด้านสิ่งแวดล้อมได้ง่าย นอกจากนี้ เส้นผ่านศูนย์กลางที่อ่านด้วยสายตาจะต้องบันทึกด้วยตนเอง หลังจากวัดอย่างน้อยสองครั้งเพื่อให้ได้ค่าเฉลี่ย ผู้ปฏิบัติงานจะต้องดูตารางความแข็งเพื่อหาค่าความแข็งแบบ Brinell ที่สอดคล้องกัน
● BrinScan เป็นระบบวัดค่าออปติคอล Brinell อัตโนมัติที่พัฒนาขึ้นบนระบบปฏิบัติการ Windows สามารถใช้เชื่อมต่อกับเครื่องทดสอบความแข็งแบบ Brinell ทุกชนิดในตลาด โดยจะได้รับค่าความแข็งแบบ Brinell โดยอัตโนมัติและจะแทนที่กล้องจุลทรรศน์อ่านค่าแบบกลไกแบบดั้งเดิม

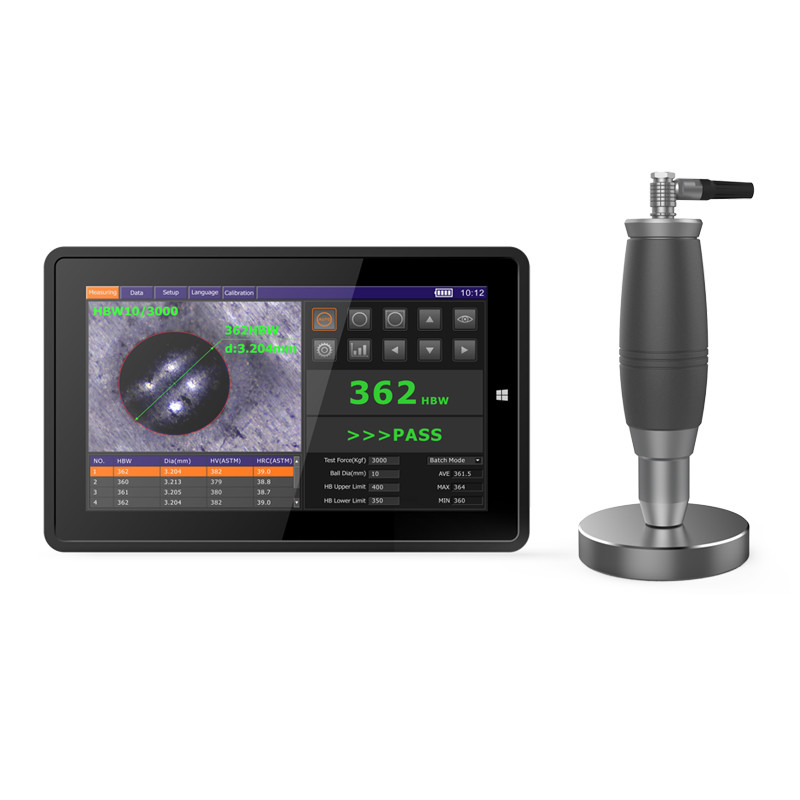

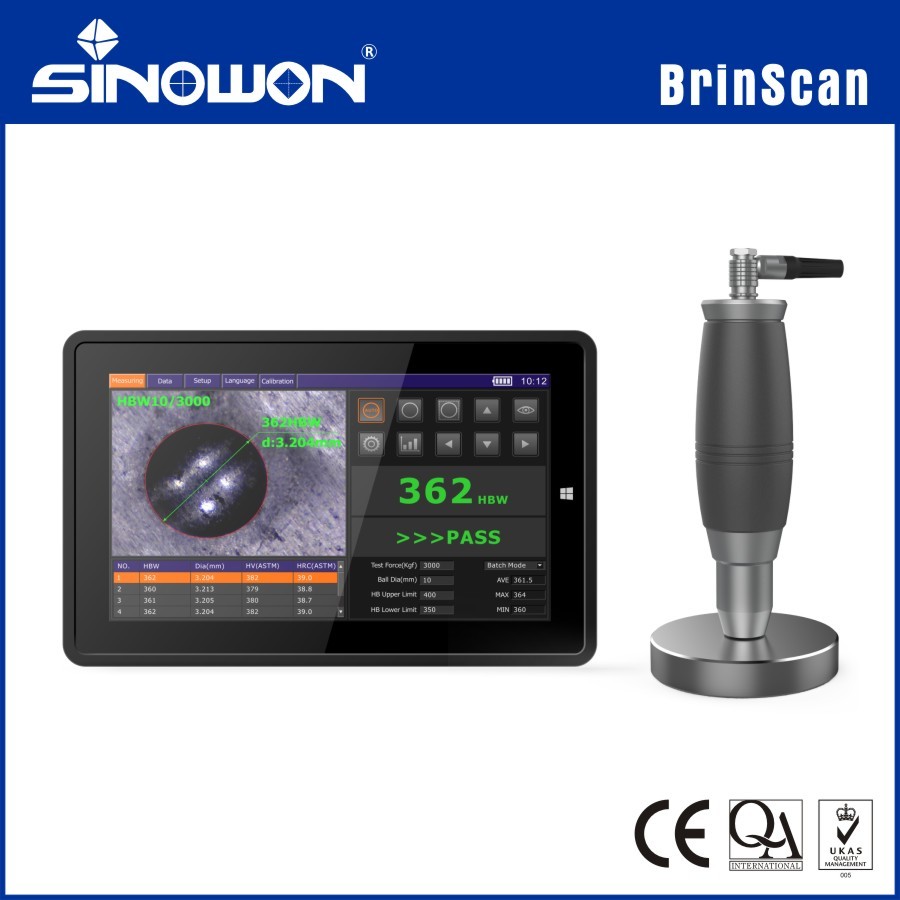

● BrinScan ใช้เทคโนโลยีภาพขั้นสูง ถ่ายภาพรอยกดด้วยกล้องจุลทรรศน์ดิจิทัลแบบพกพา และระบุรอยกดได้อย่างแม่นยำแม้ในพื้นหลังที่ซับซ้อนเพื่อวัดความแข็งแบบ Brinell ผู้ปฏิบัติงานไม่จำเป็นต้องทำนายขอบของรอยกด บันทึกความยาวของรอยกด และตรวจสอบตารางความแข็ง BrinScan สามารถวัดค่าอัตโนมัติ บันทึกอัตโนมัติ บันทึกอัตโนมัติ และสร้างแผนภูมิการวัดความแข็งอัตโนมัติได้
● ผู้ปฏิบัติงานมืออาชีพต้องใช้เวลาประมาณสองนาทีเมื่อทำการวัดหนึ่งครั้งด้วยกล้องจุลทรรศน์อ่านค่าแบบกลไก ซึ่งนำไปสู่ประสิทธิภาพที่ต่ำ และจะเกิดข้อผิดพลาดในการเผยแพร่ระหว่างการวัด ในขณะที่การทำงานของ BrinScan ไม่จำเป็นต้องมีผู้ปฏิบัติงานมืออาชีพ และความแข็งแบบ Brinell จะออกมาอย่างแม่นยำภายในหนึ่งวินาที
การใช้งาน:
BrinScan สามารถใช้ในห้องปฏิบัติการ และยังสามารถใช้เชื่อมต่อกับ Windows tablet PC และแล็ปท็อปในสถานที่ได้
คุณสมบัติ:
1. การออกแบบที่คล่องตัว:
กล้องจุลทรรศน์แบบพกพาใช้การออกแบบแบบสตรีมไลน์ มีรูปลักษณ์ที่ละเอียดอ่อนและให้ความรู้สึกสบายมือ
2. โพรบแม่เหล็ก
พื้นผิวสัมผัสของกล้องจุลทรรศน์วัดค่าใช้แม่เหล็กวงแหวน ทำให้ดูดซับในแนวตั้งบนชิ้นงานแม่เหล็กโดยไม่ต้องใช้มือ
3. ภาพ HD
กล้องจุลทรรศน์ใช้แหล่งกำเนิดแสงเย็น LED, ระบบออปติคอลความละเอียดสูง และกล้องดิจิทัล CMOS รอยกดสามารถปรากฏขึ้นใหม่ในภาพได้อย่างชัดเจน
4. การระบุอัตโนมัติ

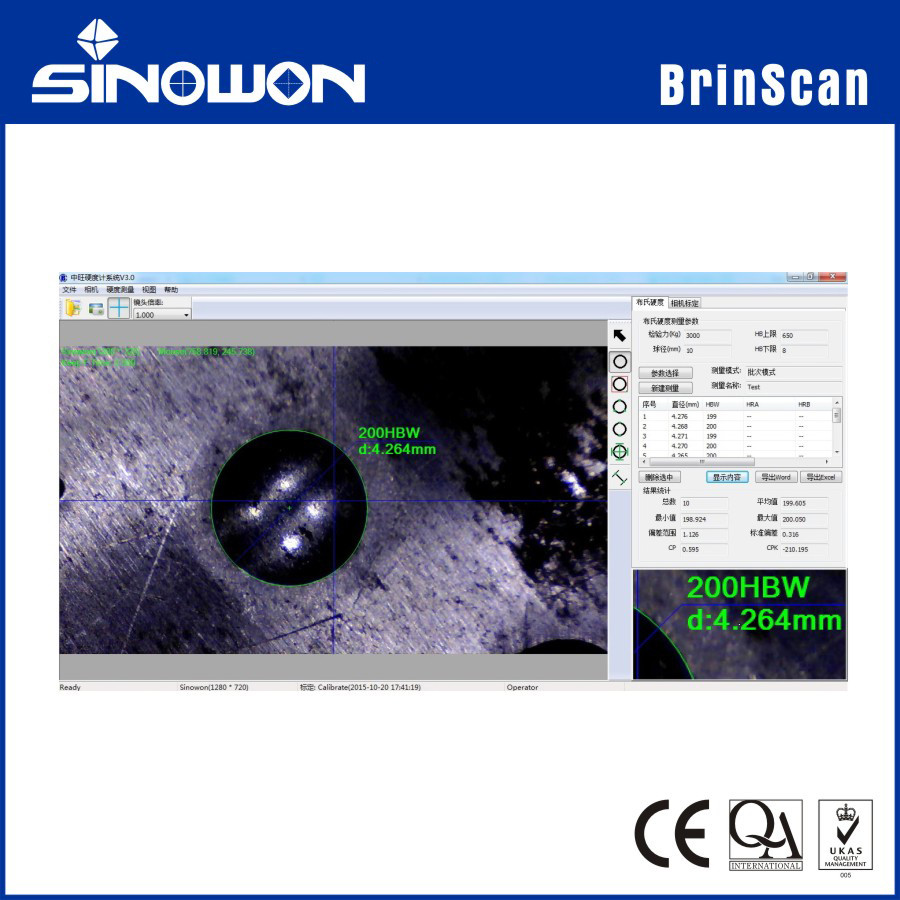

BrinScan สามารถระบุขอบรอยกดโดยอัตโนมัติ และวัดวงกลมรอยกดโดยอัตโนมัติ (มากกว่า 200 จุดสำหรับหนึ่งวงกลม) คำนวณเส้นผ่านศูนย์กลางและรับค่าความแข็งแบบ Brinell โดยอัตโนมัติ สำหรับรอยกดขนาดใหญ่ ไม่จำเป็นต้องแสดงรอยกดทั้งหมด รอยกดมากกว่า 1/2 ที่ปรากฏบนอินเทอร์เฟซสามารถวัดได้
5. การวัดด้วยปุ่มเดียว
BrinScan มีอินเทอร์เฟซที่เรียบง่ายและกว้างขวาง ผู้ปฏิบัติงานสามารถใช้งานได้โดยไม่ต้องมีการฝึกอบรมอย่างมืออาชีพ ไม่จำเป็นต้องเลือกด้วยตนเอง เพียงแค่กดปุ่มเดียว เส้นผ่านศูนย์กลางของรอยกดและค่าความแข็งจะออกมา
BrinScan ยังสงวนฟังก์ชันการเลือกพื้นฐาน เช่น สองจุด สามจุด และการเลือกทั้งหมด สามารถใช้การขยายภาพในการวัดด้วยตนเอง ซึ่งช่วยเพิ่มความแม่นยำในการวัดด้วยตนเอง
6. การสอบเทียบง่าย
การสอบเทียบเริ่มต้นของ BrinScan สามารถทำได้ด้วยสเกลแก้วและบล็อกความแข็งมาตรฐาน Brinell หลังจากสอบเทียบสเกล (ค่า K) ไม่จำเป็นต้องทำการสอบเทียบอีกครั้งเมื่อมีการเปลี่ยนสเกลการวัด เราสามารถวัดได้โดยตรงในสเกลใหม่
7. รายงานผลลัพธ์

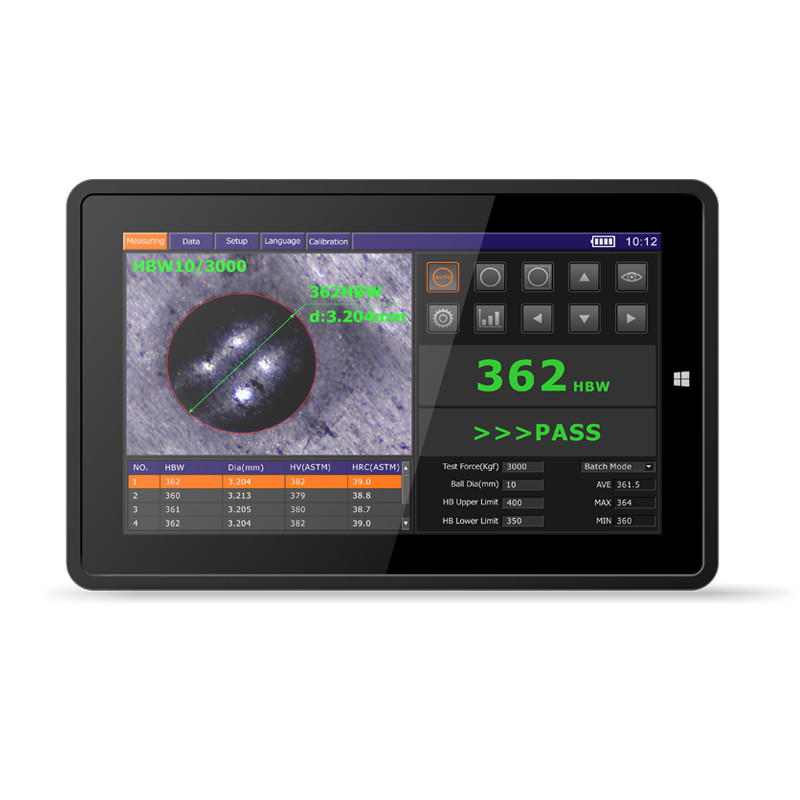

BrinScan แสดงเส้นผ่านศูนย์กลางของรอยกด ค่าการวัด ค่าสูงสุด ค่าต่ำสุด ค่าการแปลง (HRA, HRB, HRC, HV, HS, ความต้านทานแรงดึง ฯลฯ) บันทึกภาพรอยกดอัตโนมัติ และสามารถกำหนดผู้ใช้แผนกและผู้ปฏิบัติงานได้ สามารถสร้าง Word, Excel ได้โดยอัตโนมัติโดยไม่ต้องบันทึกด้วยตนเอง
8. ความเข้ากันได้ที่แข็งแกร่ง
BrinScan สามารถใช้เชื่อมต่อกับเครื่องทดสอบความแข็งแบบ Brinell ทุกชนิด เข้ากันได้กับ WIN7, WIN8, WIN10
ข้อมูลจำเพาะทางเทคนิค:
| สินค้า | ระบบวัดความแข็งแบบออปติคอล Brinell Hardness |
| โหมด | BrinScan |
| ขอบเขตการมองเห็นของกล้อง | 3.3x2.2 มม. |
| ช่วงการวัด | 8～650HBW |
| ความละเอียดของรอยกด | 0.1um |
| ความละเอียดของความแข็ง | 0.1HBW |
| ความแม่นยำในการวัด | ±1%(HBW10/3000) |
| หัวกดที่เข้ากันได้ | ลูกเหล็กขนาด 10 มม. และ 5 มม. |
| ความยาวของรอยกด | 1.2～6 มม. |
| ระบบปฏิบัติการ | Win7, Win8, Win10, Win11 |
