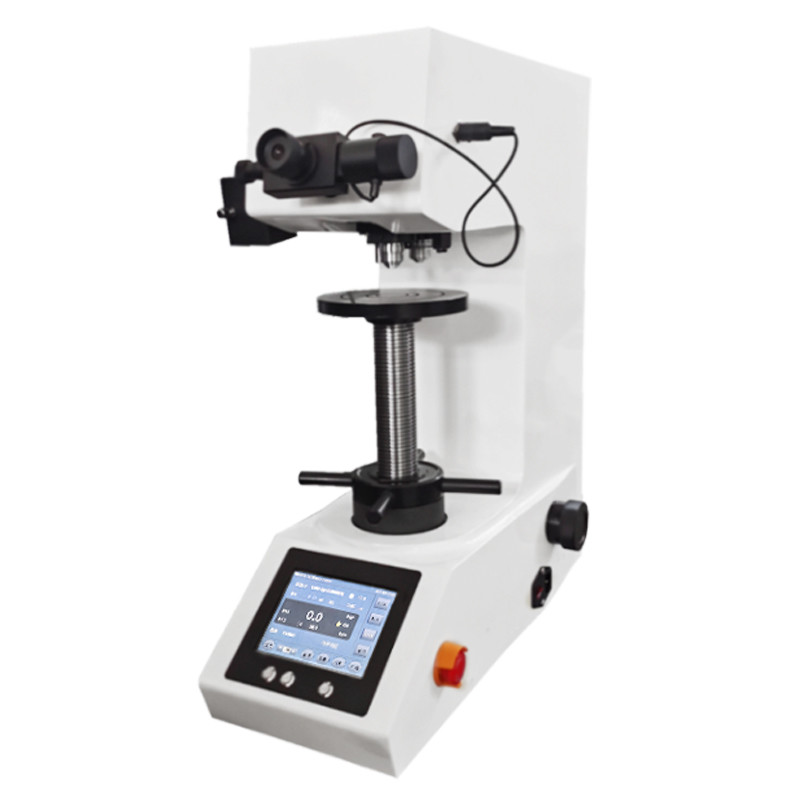

เครื่องทดสอบความแข็ง MacroVickers อัตโนมัติ AutoVicky ZHV-WH5010
วิธีวิคเกอร์ส (Vickers method) เป็นวิธีการที่ใช้ระบบวัดแสง โดยกําหนดช่วงของภาระเบา โดยใช้เครื่องบดเพชรเพื่อทําการบด ซึ่งจะวัดและแปลงเป็นค่าความแข็งมันมีประโยชน์มากสําหรับการทดสอบบนวัสดุหลากหลาย, แต่ตัวอย่างการทดสอบต้องถูกเคลือบเพื่อสามารถวัดขนาดของร่องรอย. เพชรทรงพีระมิดฐานสี่เหลี่ยมถูกใช้ในการทดสอบในขนาด Vickers. โดยทั่วไปภาระคือเบามากตั้งแต่ 10gm ถึง 1Kgf, แม้ว่าภาระ Vickers "แมคโคร" สามารถระยะยาวถึง 50 กิโลกรัมหรือมากกว่า.
ฉันการนําเข้า:

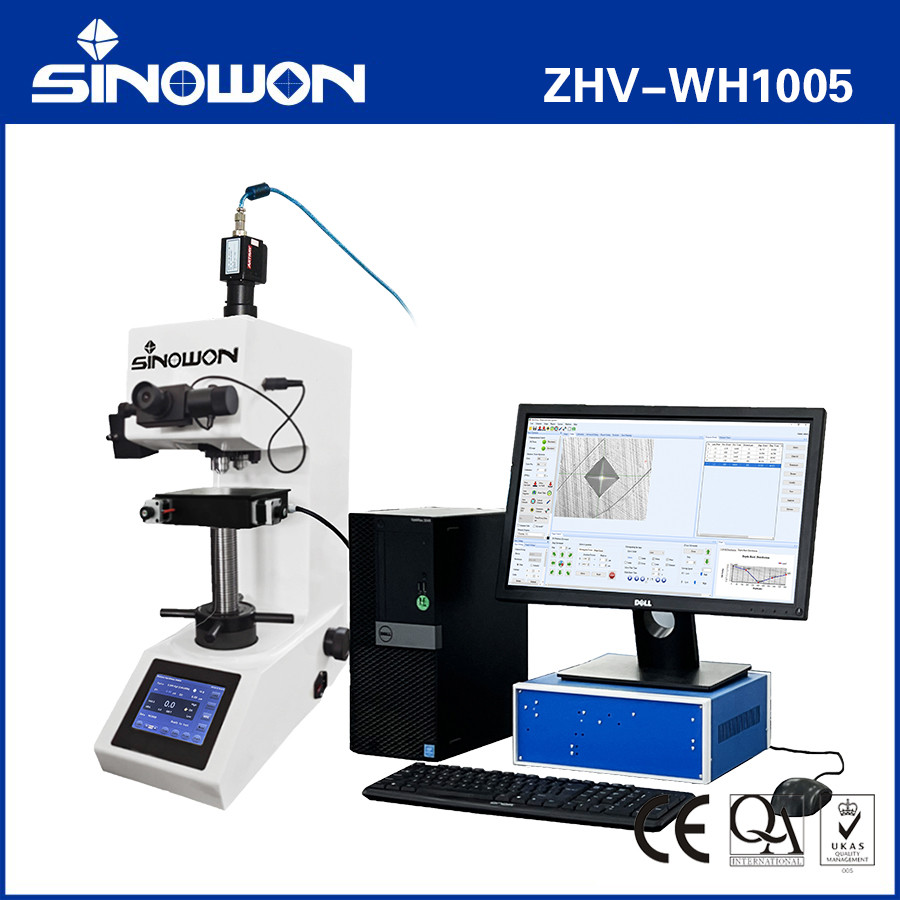

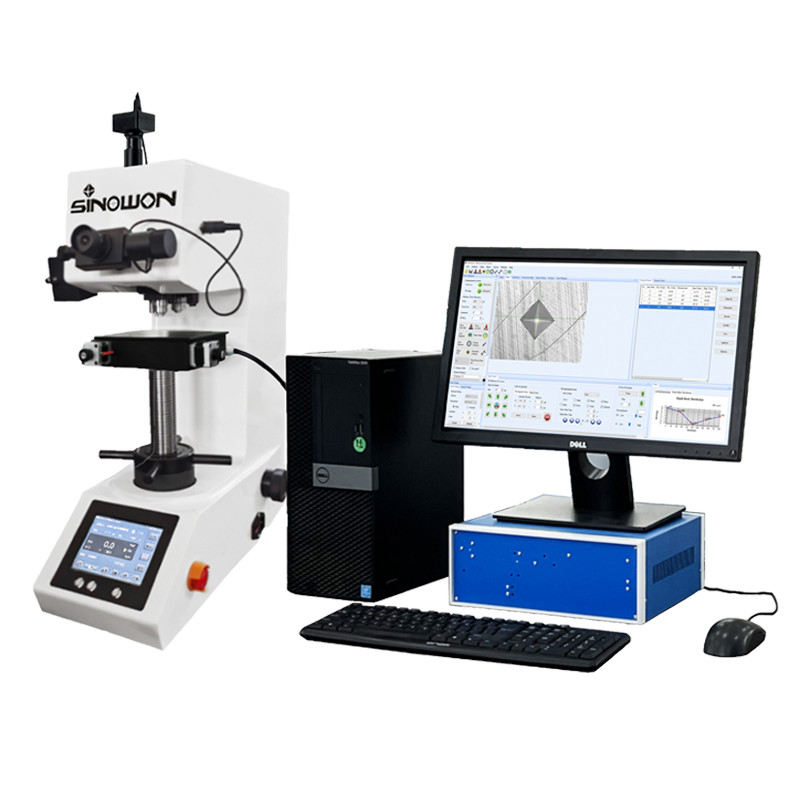

AutoVicky ZHV-WH Series เป็นระบบการทดสอบความแข็งแบบอัตโนมัติแบบ Macro-Vickers พร้อมระบบมองเห็นด้วยเครื่องจักร ระบบ X-Y ที่ใช้เครื่องยนต์ และระบบโปรแกรมคอมพิวเตอร์มันถูกนําไปใช้ในการทดสอบขนาดความแข็งของโลหะ Vickersเนื่องจากการทดสอบ indentation เป็นเล็กมากในการทดสอบ Vickers, มันมีประโยชน์สําหรับการใช้งานที่หลากหลาย:การทดสอบวัสดุบางมาก เช่น โฟลย หรือการวัดพื้นผิวของชิ้นส่วน, ส่วนเล็กหรือพื้นที่เล็ก, การวัด individual macrostructures,หรือวัดความลึกของการแข็งกระเป๋าโดยการตัดส่วนหนึ่งและทําชุดของ indentations เพื่ออธิบายรูปแบบของการเปลี่ยนแปลงความแข็ง.
ลักษณะสินค้า:
รายละเอียด:
| สินค้า | เครื่องทดสอบความแข็ง MacroVickers อัตโนมัติ | ||||
| รุ่น | ออโตวิคกี้ ZHV-WH0503 | AutoVicky ZHV-WH1005 | AutoVicky ZHV-WH3010 | AutoVicky ZHV-WH5010 | |
| รหัส# | 821-170-0503 | 821-170-1005 | 821-170-3010 | 821-170-5010 | |
| พลังการบรรทุก | N | 0.3; 0.5; 1.0; 2.0; 3.0; 5.0 | 4.9; 9.8; 19.6; 29.4; 49.0; 98.0 | 1.0; 3.0; 5.0; 10.0; 20.0; 30.0 | 1.0; 5.0; 10.0; 20.0; 30.0; 50.0 |
| กิโลกรัม | 2.94; 4.9; 9.8; 19.6; 29.4; 49.0 | 0.5; 1.0; 2.0; 3.0; 5.0; 10.0 | 9.8; 29.4; 49.0; 98.0; 196; 294 | 9.8; 49.0; 98.0; 196; 294; 490 | |
| เป้าหมาย | 10 × 40 × | 10 × 40 × | 10 × 40 × | 10 × 20 × | |
| ระบบบรรทุก | อัตโนมัติ | ||||
| ขั้นตอน X-Y ที่ขับเคลื่อน | มินิ-สเตป-มอเตอร์ขนาด L:255*W:205mm | ||||
| โรคสะเก็ดเงิน X-Y | 50x50 มิลลิเมตร | ||||
| ขั้นต่ําสุด | 0.625um | ||||
| ภาษา | อังกฤษ | ||||
| ระยะเวลาในการบรรทุก | 1 ~ 60s ปรับ | ||||
| ปราสาท | ปราสาทอัตโนมัติ | ||||
| เป้าหมาย | 10 × 40 × | ||||
| ระบบฟอกซ์แกน Z | มือ-โฟกัสโดยครอสฮานด์วอลล์ | ||||
| หน่วยวัดขั้นต่ํา | 0.025 μm | ||||
| ขนาดสูงของตัวอย่าง | 170 มม. | ||||
| กลากเครื่องมือ | 135 มม. | ||||
| มาตรฐานการดําเนินงาน | GB/T 43402; ISO 6507; ASTM E92; JIS Z2244 | ||||
| พลังงาน | 220 VAC, 50/60 Hz | ||||
| ขนาด (L × W × H) | (540*240*630) มม. | ||||
| ขนาดของบรรจุ | (620*485*800) มม. | ||||
| โปรแกรมทดสอบอัตโนมัติ | โปรแกรมวิเคราะห์และวัดภาพ ATS-100 (Dongle และ CD) | ||||
| ประเภทกล้อง | กล้อง 5 เมกะพิกเซล HD | ||||
| กล้องปรับ Tube | ZHV-WH1005-1X | ||||
| เครื่องควบคุมการเคลื่อนไหว | ระบบควบคุมพื้นที่ X-Y อัตโนมัติ | ||||
| มอนิเตอร์ | 21.5 หน่วยตรวจจับ HDMI | ||||
| น้ําหนักสะสม | 80 กิโลกรัม | ||||
| น้ําหนักรวม | 105 กิโลกรัม | ||||
การนําเสนอโปรแกรมวัด Vickers และ Knoop
ข้อดีของโปรแกรม:
1. สามารถทําสแกนภาพทั่วไป สแกนกราฟิกของสินค้าทั้งหมดไปยังคอมพิวเตอร์ เลือกตําแหน่งใด ๆ และสินค้าจะย้ายไปยังตําแหน่งที่ต้องการโดยอัตโนมัติ
2. สามารถรองรับ 17 วิธีการวางแผนเส้นทาง, กําหนดจํานวนใด ๆ เช่น พิกัด 30 จุด, คลิกเริ่มต้น, และเครื่องจะดําเนินการโดยอัตโนมัติการวัด 30 จุดโดยไม่ต้องใช้มือ,การบรรทุกอัตโนมัติ, การฟอกเซ็นอัตโนมัติและการวัดอัตโนมัติ
3อุปกรณ์พร้อมกับเครื่องยนต์แกน Z และระบบ auto-focus ที่เป็นตัวเลือก ไม่จําเป็นต้องหาระยะโฟกัสด้วยมือ และเครื่องจะโฟกัสโดยอัตโนมัติขั้นตอนทั้งหมดถูกทําโดยโปรแกรมเพื่อหลีกเลี่ยงความผิดพลาดในการวัดด้วยมือ.
ฟังก์ชันพื้นฐาน:
● ความสามารถในการจําแนกอัตโนมัติของภาพการบดเป็นชั้นนํา และประสิทธิภาพการตรวจสอบ ความมั่นคงและความแม่นยําของผลการตรวจสอบสูง
● การปรับขนาดมีสองประเภท: การปรับขนาดทางแสง, การปรับขนาดบล็อกความแข็ง (มือ / อัตโนมัติ) บล็อกความแข็งรองรับการเฉลี่ยหลายครั้งบล็อกมาตรฐานหลายแบบตามใจชอบ และการปรับขนาดแบบแบ่งแยก และการวัดที่ชอบ.
● นอกจากการวัดอัตโนมัติแล้ว ยังมีตัวเลือกการวัดด้วยมืออีก 3 ตัว คือ การวัด 4 ด้านการวัดทางเส้นฉากและการวัดใน 4 จุด (ลําดับการเลือก 4 จุดสูงสามารถเป็นแบบสุ่ม).
● มี การ รองรับ การ ติด ป้าย ช่อง ช่อง สาม แบบ: "ฉาก ติด", "กราซ แดง" และ "วงกลม".
● ระหว่างการวัดด้วยมือ, มันมีฟังก์ชันของกระจกขนาดใหญ่, ซึ่งสะดวกที่จะหาตําแหน่งจุดสูงของ indentation;
● การ ใช้ คีย์บอร์ด ที่ มี ลักษณะ เอกลักษณ์ เป็น การ เลื่อน หน่วย ที่ เลือก ได้ อย่าง รวดเร็ว เพื่อ ทํา ให้ การ วัด ได้ อย่าง มี ประสิทธิภาพ มาก ขึ้น
● ให้ระยะทางของพิกเซลและระยะทางทางกายภาพของเส้นแยกการบด และคํานวณค่า HV / HK ภายใต้ภาระปัจจุบันในเวลาจริง
● การสลับหอกอัตโนมัติ (สลับเลนส์ของเป้าหมายและ indenter)
● 5 ล้าน กล้อง ดิจิทัล เพื่อ แสดง วิดีโอ ที่ มี ช่อง ช่อง ใน คอมพิวเตอร์
● การแสดงและอัพเดทสถานะของเครื่องทดสอบความแข็งปัจจุบันในเวลาจริง: เครื่องปรับความแข็งปัจจุบัน / เลนส์เป้าหมาย, เวลาในการถือภาระ, แรงบรรทุก, ฯลฯ
● สามารถวัดระยะทางระหว่างจุดสองจุดได้ด้วยมือ; สามารถแสดงระยะทางหลายกลุ่มในวิดีโอหรือภาพพร้อมกันได้
● ในกรณีที่มีความละเอียดที่แตกต่างกัน, เลนส์เป้าหมายที่แตกต่างกัน และภาระที่แตกต่างกัน, โปรแกรมจะเลือกตัวประสานการปรับที่ดีที่สุดโดยอัตโนมัติ.
● ข้อมูลจุดทดสอบทั้งหมดสามารถระบุและติดป้ายได้แยกหรือตามความต้องการของลูกค้าข้อมูลการระบุจุดทดสอบจะแสดงในตารางลําดับค่าการทดสอบและแผนภูมิการบิดเพื่อการสอบถามง่ายฟังก์ชันนี้มีความสําคัญมากสําหรับการวิเคราะห์และการประมวลผลต่อมา
● อ้างอิงไปยัง GB, DIN, ISO, ASTM และมาตรฐานการแปลงความแข็งอื่น ๆ เพื่อทํา: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; ทําการแปลงกันและกันระหว่างค่าความแข็ง เช่น Brinell HBS และ Brinell HBW
● เมื่อวัดลําดับเส้นทางชั้นแข็ง มีหลายรูปแบบการตั้งค่าการเริ่มต้นที่ยืดหยุ่น ซึ่งอัตโนมัติบันทึกและนําเข้าลําดับเส้นทางก่อนหน้านี้เส้นทางการวัดยังสามารถบันทึกตามต้องการสําหรับการ reloading.
● ผลการวัดลําดับเส้นทางผลิตค่าความลึกชั้นแข็งที่ตรงกันเองและเส้นโค้งการเปลี่ยนแปลงความแข็ง
● สามารถเลือกรูปแบบการวิเคราะห์หลายแบบสําหรับข้อมูลการวัด ผลทั้งหมดสามารถตั้งเป็นรายงานกราฟิก
● สามารถตั้งเนื้อหาและรูปแบบรายงานได้อย่างยืดหยุ่น และสามารถสร้างเอกสาร WORD และ EXCEL ได้โดยอัตโนมัติ
● สามารถตั้งรหัสผ่านและอํานาจการบริหารได้: ผู้ประกอบการทั่วไปสามารถวัดความแข็งได้เพียงตามการตั้งค่า
● เครื่องมือแปลงค่าความแข็งแบบมาตรฐานที่ติดตั้งสามารถแปลงค่าความแข็งที่วัดได้โดยอัตโนมัติตามตารางและนํามันไปแสดงในตารางผล
ฟังก์ชันระดับสูง:
●ฟังก์ชันการจับส่องอัตโนมัติสามารถทําการจับสมาธิแบบอัตโนมัติได้ และเวลาจับสมาธิของการจับสมาธิครั้งเดียวคือ 2-5 วินาทีZHV-VH1010 ต้องติดตั้งเครื่องยนต์แกน Z และระบบ auto-focus)
●ฟังก์ชันการวางแผนเส้นทางในฐานะการขยายของฟังก์ชันการวัดระยะทาง การวางแผนที่แม่นยําของ 17 รูปแบบของเส้นทางที่จะจะวัด
1)การเลือกจุดฟรี: คลิกตําแหน่งใด ๆ ของภาพเพื่อกลายเป็นเส้นทางที่จะวัด
2)แนวทางที่ผิดปกติ: เลือกจุดเริ่มต้นใด ๆ และเส้นตรงตรงในทิศทางใด ๆ
3)ขอบปกติ: คลิกใกล้ขอบ เพื่อสร้างส่วนเส้นปกติโดยอัตโนมัติ
4)ปัจจัยปกติ 2 แต้มเลือกสองปลายของขอบเพื่อสร้างส่วนเส้นปกติกลาง
5)มุม bisector: จุดสามจุดสร้างมุมเพื่อสร้างส่วนแยกมุม
6)เส้นทางวงกลม: จุดสองศูนย์กลาง / แพร่รัศมี, สร้างเส้นทางในเวลา
7)รูปร่างขอบ: คลิกใกล้ขอบ เพื่อสร้างเส้นทางตามขอบโดยอัตโนมัติ
8)ระยะทางขอบเท่ากัน:คลิกระยะทางตามขอบ เพื่อสร้างส่วนเส้นที่ห่างกันเท่ากัน
9)รูปแบบคลื่นของฟันเจาะ: ระยะเวลา ความสูงของฟันและความสมองของฟันสามารถกําหนดได้เป็นปริมาณ
10)ศูนย์กลางของสองจุด: เลือกจุดสองจุดบนภาพเพื่อสร้างจุดกลางเป็นเส้นทางที่จะวัด
11)เส้น:คลิกจุดเริ่มต้นใดๆ ช่วงเส้นตรงในทิศทางใดๆ และระยะห่างที่เปลี่ยนแปลงอยู่กลาง
12)มัลติไลน์:จุดทางหลายเส้น
13)ซิกซากซิกซาก มัลติไลน์
14)การสกัดใส่จํานวน / ระยะทางของจุดเส้นทางระหว่างจุดสองจุด
15)แมทริกซ์:จุดเส้นทางของ array สี่เหลี่ยม
16)ล้อ:จุดเส้นทางวงล้อ
17)แหวน:จุดเส้นทางวงกลม
● ให้ฟังก์ชันการปรับระดับ indenter / lens offsetเพื่อกําจัดความเบี่ยงเบนทางเครื่องกลระหว่างตัวเข้าและเลนส์ และแก้ไขความผิดพลาดโดยรวมของระบบ เพื่อเพิ่มความแม่นยําของผลการทดสอบความแข็ง
●ฟังก์ชันการสแกนขอบผ่านการเคลื่อนไหวของ XY แพลตฟอร์มอัตโนมัติ, ขอบของวัตถุที่กําหนดสามารถสแกนและเส้น kontur ขอบของวัตถุสามารถวาด.
●ฟังก์ชันการผสมผสานแบบพานาโรม่าผ่านฟังก์ชัน "สแกนภาพภูมิทัศน์" คุณสามารถได้รับภาพภูมิทัศน์ภายในระยะที่กําหนด และทําแผนเส้นทางใด ๆ บนแผนที่
●โหมดภูมิภาคและการทดสอบต่อเนื่องการทํางานสําหรับการบดหลายครั้งที่อาจมีอยู่ในสนามมองเดียวกัน สามารถเลือกรูปแบบพื้นที่ได้ และเพียงการบดในช่วงที่กําหนดไว้เท่านั้นที่พิจารณาระหว่างการวัดแต่ละครั้งเมื่อโหมดพื้นที่เปิดระหว่างการทดสอบต่อเนื่อง, การหยุดการทดสอบที่เกิดจากการบดหลายครั้งในสนามมองเดียวกันสามารถหลีกเลี่ยงได้
●ฟังก์ชันการแก้ไขพื้นผิวมันสอดคล้องกับตาราง I และตาราง II ของมาตรฐาน ASTM E384 และให้ความต้องการในการทดสอบและการแก้ไขสําหรับส่วนโค้ง เช่น ลูกและไม้
●ฟังก์ชันการแก้ไขมุมการเบี่ยงเบนมุมระหว่างแพลตฟอร์มและกล้องสามารถกําจัดได้โดยการแก้ไขมุมโดยอัตโนมัติ และความแม่นยําในการตั้งตําแหน่งของแพลตฟอร์มสามารถปรับปรุงได้
●ปฏิบัติการความแข็งแกร่งของการหักฟังก์ชันของความแข็งแกร่งในการหักสามารถตรวจสอบเพื่อวัดข้อมูลความแข็งแกร่งในการหัก
●ฟังก์ชันการผสมแบบพานาโรมะหลายตัวอย่างการผสมผสานแบบพานารามิคสามารถดําเนินการได้สําหรับตัวอย่างหลายตัวในเวลาเดียวกัน, และจากนั้นการวางแผนเส้นทางสามารถทําบนภาพพานารามีเหล่านี้.
รายละเอียดของพลาตฟอร์ม X-Y ที่ใช้เครื่องยนต์ VMP-505:
● แพลตฟอร์ม XY อัตโนมัติที่มีระบบ step-motor: เทคโนโลยีการประมวลผลระดับอากาศศาสตร์
● การ ปิด ที่ ดี กว่า ทํา ให้ ความ แม่น ยํา ใน การ ฟื้นฟู ผ่าน ระยะ ยาว ไม่ ขัดขวาง
● ขนาดของแพลตฟอร์ม: 255mmx205mm
● ความยืดหยุ่นสูงสุดในทิศทาง XY: 50X50mm ความต้องการ), ขั้นตอนขั้นต่ํา: 0.625um
● ความแม่นยําในการตอบ: ระยะทางเดียวเต็ม ≤ 10um
● การสแกนเส้นทางทั้งหมด ≤ 20um
● ปรับปรุงแบบเลือก โปรแกรม X-Y ขนาดใหญ่ VMP1111
● X-Y ขนาดการเดินทาง:110x110 มิลลิเมตร และขนาดแพลตฟอร์ม: 310 มิลลิเมตรx255 มิลลิเมตร
