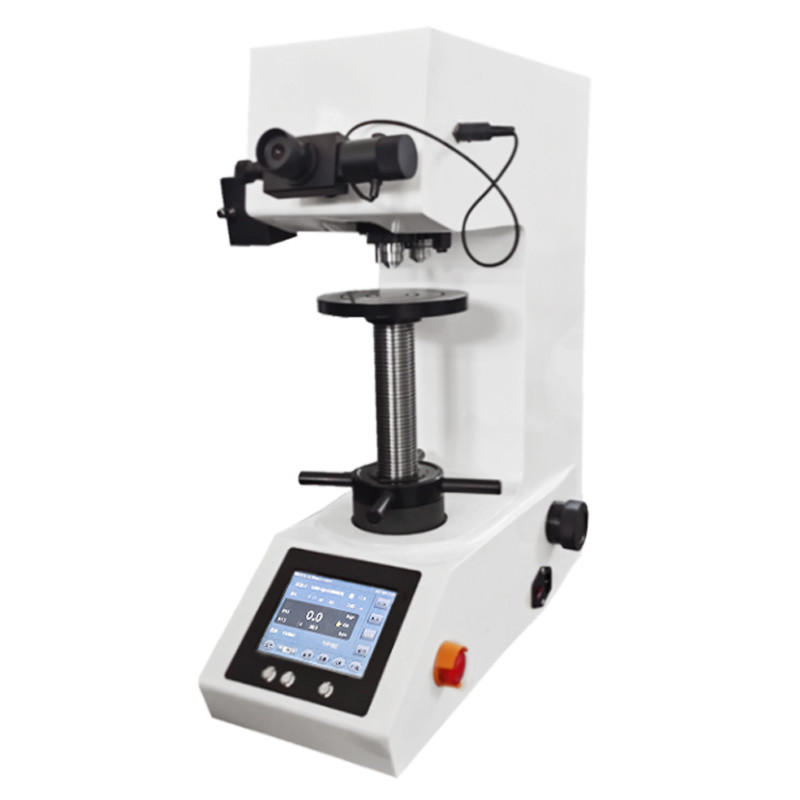

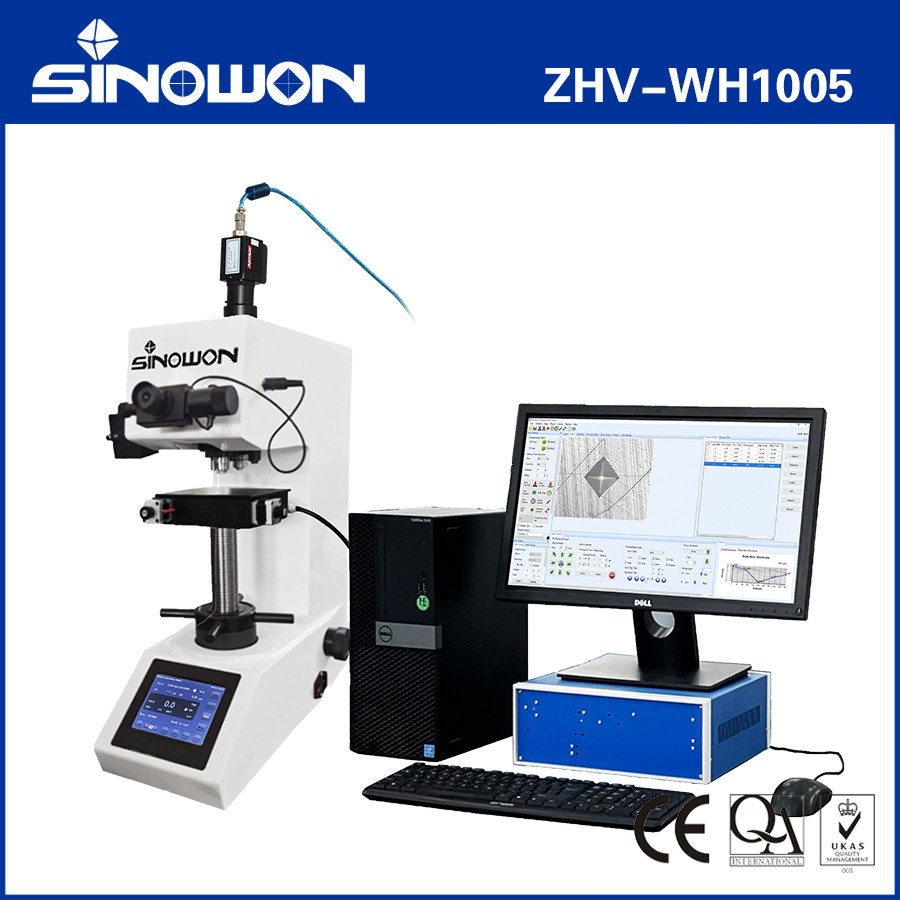

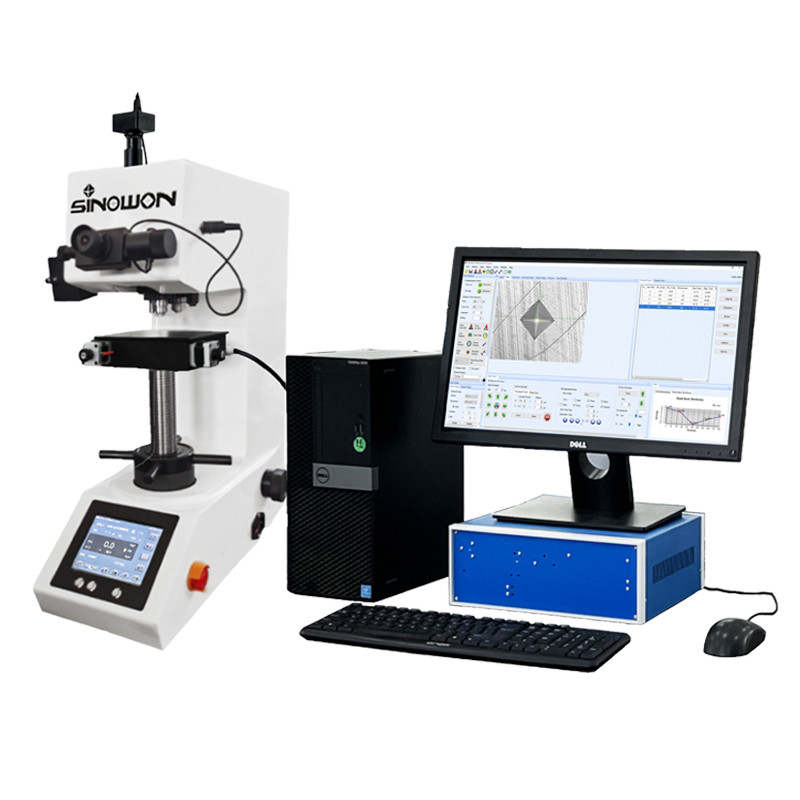

เครื่องทดสอบความแข็งแบบมาโครวิกเกอร์อัตโนมัติ AutoVicky ZHV-WH0503
วิธีการวิกเกอร์ขึ้นอยู่กับระบบการวัดด้วยแสง โดยระบุช่วงของน้ำหนักเบาโดยใช้หัวกดเพชรเพื่อสร้างรอยบุ๋ม ซึ่งวัดและแปลงเป็นค่าความแข็ง มีประโยชน์มากสำหรับการทดสอบวัสดุหลากหลายชนิด แต่ตัวอย่างทดสอบต้องขัดเงาเพื่อให้สามารถวัดขนาดของรอยประทับได้ ใช้เพชรทรงปิรามิดฐานสี่เหลี่ยมในการทดสอบในมาตราวิกเกอร์ โดยทั่วไปแล้วน้ำหนักจะเบามาก ตั้งแต่ 10 กรัม ถึง 1 กก. แต่โหลด "มาโคร" วิกเกอร์อาจมีตั้งแต่ 50 กก. ขึ้นไป
บทนำ:สินค้า
คุณสมบัติของผลิตภัณฑ์
:สินค้า
:สินค้า
| เครื่องทดสอบความแข็งแบบมาโครวิกเกอร์อัตโนมัติ | รุ่น | ||||
| AutoVicky ZHV-WH0503 | AutoVicky ZHV-WH1005 | AutoVicky ZHV-WH3010 | AutoVicky ZHV-WH5010 | รหัส# | |
| 821-170-0503 | 821-170-1005 | 821-170-3010 | 821-170-5010 | แรงโหลด | |
| N | 0.3; 0.5; 1.0; 2.0; 3.0; 5.0 | 4.9; 9.8; 19.6; 29.4; 49.0; 98.0 | 1.0; 3.0; 5.0; 10.0; 20.0; 30.0 | 1.0; 5.0; 10.0; 20.0; 30.0; 50.0 | Kgf |
| 2.94; 4.9; 9.8; 19.6; 29.4; 49.0 | 0.5; 1.0; 2.0; 3.0; 5.0; 10.0 | 9.8; 29.4; 49.0; 98.0; 196; 294 | 9.8; 49.0; 98.0; 196; 294; 490 | วัตถุประสงค์ | |
| 10×, 40× | 10×,20× | 10×,20× | 10×,20× | ระบบโหลด | |
| อัตโนมัติ | แท่น X-Y แบบใช้มอเตอร์ | ||||
| Mini-Step-Motor พร้อมขนาด L:255*W:205mm | ระยะชัก X-Y Stage | ||||
| 50x50mm | ขั้นต่ำ | ||||
| 0.625um | ภาษา | ||||
| อังกฤษ | เวลาในการโหลด | ||||
| ปรับได้ 1~60 วินาที | ป้อมปืน | ||||
| ป้อมปืนอัตโนมัติ | วัตถุประสงค์ | ||||
| 10×, 40× | ระบบโฟกัสแกน Z | ||||
| โฟกัสด้วยมือโดยใช้ Cross Handwheel | หน่วยวัดขั้นต่ำ | ||||
| 0.025 μm | ความสูงสูงสุดของชิ้นงาน | ||||
| 170mm | คอเครื่องมือ | ||||
| 135mm | มาตรฐานผู้บริหาร | ||||
| GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 | แหล่งจ่ายไฟ | ||||
| 220 VAC, 50/60 Hz | ขนาด (ยาว×กว้าง×สูง) | ||||
| (540*240*630)mm | ขนาดบรรจุ | ||||
| (620*485*800)mm | ซอฟต์แวร์ทดสอบอัตโนมัติ | ||||
| ซอฟต์แวร์วิเคราะห์และวัดภาพ ATS-100 (Dongle และ CD) | ประเภทกล้อง | ||||
| กล้อง HD 5 ล้านพิกเซล | อะแดปเตอร์กล้อง | ||||
| ZHV-WH1005-1X | ตัวควบคุมการเคลื่อนไหว | ||||
| ระบบควบคุมแพลตฟอร์มอัตโนมัติ X-Y | จอภาพ | ||||
| จอภาพ HDMI 21.5” | น้ำหนักสุทธิ | ||||
| 80Kg | น้ำหนักรวม | ||||
| 105Kg | บทนำเกี่ยวกับซอฟต์แวร์วัดวิกเกอร์และคีนอป | ||||
ข้อดีของซอฟต์แวร์:
1. สามารถทำการสแกนแบบพาโนรามา สแกนกราฟิกโดยรวมของผลิตภัณฑ์ไปยังคอมพิวเตอร์ เลือกตำแหน่งใดก็ได้ และผลิตภัณฑ์จะเคลื่อนที่ไปยังตำแหน่งที่ต้องการโดยอัตโนมัติ
2. สามารถรองรับการวางแผนเส้นทางได้ 17 วิธี ตั้งค่าจำนวนใดก็ได้ เช่น พิกัด 30 จุด คลิกเริ่ม และเครื่องจะทำการวัด 30 จุดโดยอัตโนมัติโดยไม่ต้องดำเนินการด้วยตนเอง การโหลดอัตโนมัติ การโฟกัสอัตโนมัติ และการวัดอัตโนมัติ
3. พร้อมกับมอเตอร์แกน Z และระบบโฟกัสอัตโนมัติเสริม ไม่จำเป็นต้องค้นหาความยาวโฟกัสด้วยตนเอง และเครื่องจะโฟกัสโดยอัตโนมัติ ขั้นตอนทั้งหมดจะเสร็จสิ้นโดยซอฟต์แวร์เพื่อหลีกเลี่ยงข้อผิดพลาดในการวัดด้วยตนเอง
ฟังก์ชันพื้นฐาน:
● ความสามารถในการจดจำภาพรอยบุ๋มโดยอัตโนมัตินำหน้า และประสิทธิภาพการตรวจจับ ความเสถียร และความแม่นยำของผลการตรวจจับสูง
● การสอบเทียบสองชนิด: การสอบเทียบด้วยแสง (ด้วยตนเอง / อัตโนมัติ) การสอบเทียบบล็อกความแข็ง บล็อกความแข็งรองรับค่าเฉลี่ยหลายค่า บล็อกมาตรฐานหลายค่าตามอำเภอใจ และการสอบเทียบแบบแบ่งส่วนและการวัดที่ต้องการ
● นอกเหนือจากการวัดอัตโนมัติแล้ว ยังมีตัวเลือกการวัดด้วยตนเองสามแบบ: การวัดสี่ด้าน การวัดแนวทแยงมุม และการวัดสี่จุด (ลำดับการเลือกสี่จุดยอดสามารถเป็นไปตามอำเภอใจ)
● รองรับเครื่องหมายรอยบุ๋มสามประเภท: "สี่เหลี่ยม", "กากบาทสีแดง" และ "วงกลม"
● ในระหว่างการวัดด้วยตนเอง มีฟังก์ชันแว่นขยาย ซึ่งสะดวกในการค้นหาตำแหน่งจุดยอดรอยบุ๋ม
● ฟังก์ชันทางลัดของแป้นพิมพ์ที่ไม่เหมือนใครสามารถย้ายจุดยอดที่เลือกได้อย่างรวดเร็วเพื่อให้การวัดมีประสิทธิภาพมากขึ้น
● ให้ระยะพิกเซลและระยะทางกายภาพของเส้นทแยงมุมรอยบุ๋ม และคำนวณค่า HV / HK ภายใต้โหลดปัจจุบันแบบเรียลไทม์
● การสลับป้อมปืนอัตโนมัติ (การสลับเลนส์วัตถุประสงค์และหัวกด)
● กล้องดิจิทัล 5 ล้านตัวเพื่อแสดงวิดีโอรอยบุ๋มบนคอมพิวเตอร์ สามารถจับภาพและจัดเก็บภาพได้
● แสดงและอัปเดตสถานะของเครื่องทดสอบความแข็งปัจจุบันแบบเรียลไทม์: หัวกด / เลนส์วัตถุประสงค์ปัจจุบัน เวลาในการถือโหลด แรงโหลด ฯลฯ
● สามารถวัดระยะห่างระหว่างสองจุดได้ด้วยตนเอง นอกจากนี้ยังสามารถแสดงระยะทางหลายกลุ่มบนวิดีโอหรือภาพได้ในเวลาเดียวกัน
● ในกรณีที่มีความละเอียดต่างกัน เลนส์วัตถุประสงค์ที่แตกต่างกัน และโหลดที่แตกต่างกัน ซอฟต์แวร์จะเลือกค่าสัมประสิทธิ์การสอบเทียบที่ดีที่สุดโดยอัตโนมัติ
● ข้อมูลจุดทดสอบทั้งหมดสามารถระบุและทำเครื่องหมายแยกกันหรือตามความต้องการของลูกค้า ข้อมูลการระบุจุดทดสอบจะแสดงในตารางลำดับค่าทดสอบและไดอะแกรมรอยบุ๋มเพื่อให้ง่ายต่อการสอบถาม ฟังก์ชันนี้มีความสำคัญมากสำหรับการวิเคราะห์และการประมวลผลในภายหลัง
● อ้างอิงถึงมาตรฐานการแปลงความแข็ง GB, DIN, ISO, ASTM และอื่นๆ เพื่อให้ตระหนักถึง: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; ตระหนักถึงการแปลงซึ่งกันและกันระหว่างค่าความแข็ง เช่น Brinell HBS และ Brinell HBW
● เมื่อวัดลำดับเส้นทางชั้นแข็ง จะมีโหมดการตั้งค่าการเริ่มต้นที่ยืดหยุ่นหลายโหมด ซึ่งจะบันทึกและนำเข้าลำดับเส้นทางก่อนหน้าโดยอัตโนมัติ นอกจากนี้ยังสามารถบันทึกเส้นทางการวัดได้ตามต้องการเพื่อโหลดซ้ำ
● ผลการวัดลำดับเส้นทางจะสร้างค่าความลึกของชั้นแข็งที่สอดคล้องกันและเส้นโค้งการเปลี่ยนแปลงความแข็งโดยอัตโนมัติ
● สามารถเลือกโหมดการวิเคราะห์หลายโหมดสำหรับข้อมูลการวัด ผลลัพธ์ทั้งหมดสามารถตั้งค่าเป็นรายงานกราฟิกได้
● สามารถตั้งค่าเนื้อหาและรูปแบบของรายงานได้อย่างยืดหยุ่น และสามารถสร้างเอกสาร WORD และ EXCEL ได้โดยอัตโนมัติ
● สามารถตั้งค่ารหัสผ่านและสิทธิ์การจัดการได้: ผู้ปฏิบัติงานทั่วไปสามารถวัดความแข็งได้ตามการตั้งค่าที่ตั้งไว้เท่านั้น
● เครื่องมือแปลงค่าความแข็งมาตรฐานในตัวสามารถแปลงค่าความแข็งที่วัดได้โดยอัตโนมัติตามตารางและแสดงรายการในตารางผลลัพธ์
ฟังก์ชันขั้นสูง:
●
สามารถทำการต่อภาพพาโนรามาสำหรับตัวอย่างหลายรายการในเวลาเดียวกัน จากนั้นสามารถทำการวางแผนเส้นทางบนภาพพาโนรามาเหล่านี้ได้ ในที่สุด การทดสอบอย่างต่อเนื่องก็เสร็จสมบูรณ์ สามารถทำการโฟกัสอัตโนมัติของรอยบุ๋มได้ และเวลาโฟกัสของรอยบุ๋มเดียวคือ 2-5 วินาที (เพื่อให้ตระหนักถึงฟังก์ชันนี้ ZHV-VH1010 ต้องติดตั้งแกน Z มอเตอร์และระบบโฟกัสอัตโนมัติ)●
สามารถทำการต่อภาพพาโนรามาสำหรับตัวอย่างหลายรายการในเวลาเดียวกัน จากนั้นสามารถทำการวางแผนเส้นทางบนภาพพาโนรามาเหล่านี้ได้ ในที่สุด การทดสอบอย่างต่อเนื่องก็เสร็จสมบูรณ์ ในฐานะส่วนขยายของฟังก์ชันการวัดระยะทาง การวางแผนที่แม่นยำของ 17 โหมดของเส้นทางที่จะวัดจะเสร็จสิ้นโดยการคลิกที่ภาพด้วยเมาส์1)
การเลือกจุดอิสระ: คลิกตำแหน่งใดก็ได้ของภาพเพื่อเป็นเส้นทางที่จะวัด2)
ทิศทางตามอำเภอใจ: เลือกจุดเริ่มต้นและส่วนเส้นตรงในทิศทางใดก็ได้3)
ขอบปกติ: คลิกใกล้ขอบเพื่อสร้างส่วนเส้นปกติโดยอัตโนมัติ4)
ปกติสองจุด: เลือกปลายทั้งสองของขอบเพื่อสร้างส่วนเส้นปกติกลาง5)
ตัวแบ่งมุม: สามจุดสร้างมุมเพื่อสร้างส่วนตัวแบ่งมุม6)
เส้นทางวงกลม: การวางศูนย์กลางสองจุด / รัศมี สร้างเส้นทางในเวลา7)
เส้นขอบ: คลิกใกล้ขอบเพื่อสร้างเส้นทางตามขอบโดยอัตโนมัติ8)
ระยะห่างขอบ: คลิกระยะทางตามขอบเพื่อสร้างส่วนเส้นที่เท่ากัน9)
รูปคลื่นฟันเลื่อย: สามารถตั้งค่าคาบ ความสูงของฟัน และความสมมาตรของฟันในเชิงปริมาณได้10)
จุดศูนย์กลางของสองจุด: เลือกสองจุดบนภาพเพื่อสร้างจุดกึ่งกลางเป็นเส้นทางที่จะวัด11)
เส้น: คลิกจุดเริ่มต้นใดก็ได้ ส่วนเส้นตรงในทิศทางใดก็ได้ และระยะทางแปรผันตรงกลาง12)
หลายบรรทัด: จุดอ้างอิงหลายบรรทัด13)
ซิกแซก: ซิกแซกหลายบรรทัด14)
การประมาณค่า: แทรกจำนวนคงที่ / ระยะทางของจุดเส้นทางระหว่างสองจุด15)
เมทริกซ์: จุดเส้นทางของอาร์เรย์สี่เหลี่ยม16)
ล้อ: จุดเส้นทางล้อ17)
วงแหวน: จุดเส้นทางวงกลม● ให้
ฟังก์ชันการสอบเทียบออฟเซ็ตหัวกด / เลนส์ เพื่อกำจัดความเบี่ยงเบนทางกลไกระหว่างหัวกดและเลนส์ และแก้ไขข้อผิดพลาดโดยรวมของระบบ เพื่อปรับปรุงความแม่นยำของผลการทดสอบความแข็ง●
สามารถทำการต่อภาพพาโนรามาสำหรับตัวอย่างหลายรายการในเวลาเดียวกัน จากนั้นสามารถทำการวางแผนเส้นทางบนภาพพาโนรามาเหล่านี้ได้ ในที่สุด การทดสอบอย่างต่อเนื่องก็เสร็จสมบูรณ์ ผ่านการเคลื่อนที่ของแพลตฟอร์มอัตโนมัติ XY สามารถสแกนขอบของวัตถุที่ระบุและสามารถวาดโครงร่างขอบวัตถุได้●
สามารถทำการต่อภาพพาโนรามาสำหรับตัวอย่างหลายรายการในเวลาเดียวกัน จากนั้นสามารถทำการวางแผนเส้นทางบนภาพพาโนรามาเหล่านี้ได้ ในที่สุด การทดสอบอย่างต่อเนื่องก็เสร็จสมบูรณ์ ผ่านฟังก์ชัน "การสแกนแบบพาโนรามา" คุณสามารถรับภาพพาโนรามาภายในช่วงที่ระบุและทำการวางแผนเส้นทางใดๆ บนแผนที่●
สามารถทำการต่อภาพพาโนรามาสำหรับตัวอย่างหลายรายการในเวลาเดียวกัน จากนั้นสามารถทำการวางแผนเส้นทางบนภาพพาโนรามาเหล่านี้ได้ ในที่สุด การทดสอบอย่างต่อเนื่องก็เสร็จสมบูรณ์ สำหรับรอยบุ๋มหลายรายการที่อาจมีอยู่ในมุมมองเดียวกัน สามารถเลือกโหมดพื้นที่ได้ และจะพิจารณาเฉพาะรอยบุ๋มภายในช่วงที่ตั้งค่าไว้ในระหว่างการวัดแต่ละครั้ง เมื่อเปิดโหมดพื้นที่ในระหว่างการทดสอบอย่างต่อเนื่อง สามารถหลีกเลี่ยงการหยุดชะงักของการทดสอบที่เกิดจากรอยบุ๋มหลายรายการในมุมมองเดียวกันได้ ฟังก์ชันการแก้ไขพื้นผิว● ฟังก์ชันการแก้ไขพื้นผิว
สามารถทำการต่อภาพพาโนรามาสำหรับตัวอย่างหลายรายการในเวลาเดียวกัน จากนั้นสามารถทำการวางแผนเส้นทางบนภาพพาโนรามาเหล่านี้ได้ ในที่สุด การทดสอบอย่างต่อเนื่องก็เสร็จสมบูรณ์● ฟังก์ชันการแก้ไขมุม
สามารถทำการต่อภาพพาโนรามาสำหรับตัวอย่างหลายรายการในเวลาเดียวกัน จากนั้นสามารถทำการวางแผนเส้นทางบนภาพพาโนรามาเหล่านี้ได้ ในที่สุด การทดสอบอย่างต่อเนื่องก็เสร็จสมบูรณ์● ฟังก์ชันความเหนียว
สามารถทำการต่อภาพพาโนรามาสำหรับตัวอย่างหลายรายการในเวลาเดียวกัน จากนั้นสามารถทำการวางแผนเส้นทางบนภาพพาโนรามาเหล่านี้ได้ ในที่สุด การทดสอบอย่างต่อเนื่องก็เสร็จสมบูรณ์● ฟังก์ชันการต่อภาพพาโนรามาหลายตัวอย่าง
สามารถทำการต่อภาพพาโนรามาสำหรับตัวอย่างหลายรายการในเวลาเดียวกัน จากนั้นสามารถทำการวางแผนเส้นทางบนภาพพาโนรามาเหล่านี้ได้ ในที่สุด การทดสอบอย่างต่อเนื่องก็เสร็จสมบูรณ์ข้อมูลจำเพาะของแพลตฟอร์ม X-Y แบบใช้มอเตอร์ VMP-505:● แพลตฟอร์ม XY อัตโนมัติพร้อมระบบสเต็ปมอเตอร์: เทคโนโลยีการประมวลผลเกรดการบินและอวกาศ
● ประสิทธิภาพการซีลที่เหนือกว่าช่วยให้มั่นใจได้ถึงความเสถียรของความแม่นยำในการกู้คืนในระยะยาว
● ขนาดแพลตฟอร์ม: 255mmx205mm
● การกระจัดสูงสุดในทิศทาง XY: ข้อกำหนด 50X50mm) ขั้นต่ำ: 0.625um
● ความแม่นยำในการตอบกลับ: ช่วงเต็มทางเดียว ≤ 10um
● การสแกนทั้งหลักสูตร ≤ 20um
● แพลตฟอร์ม X-Y แบบใช้มอเตอร์ที่ใหญ่กว่า VMP1111
● ขนาดการเดินทาง X-Y: 110x110mm และขนาดแพลตฟอร์ม: 310mmx255mm
