อัตโนมัติ Micro& Macro Vickers และ Knoop Hardness Tester AutoVicky ZVK-1050AF
การใช้สินค้า:
วิธีวิคเกอร์ส (Vickers method) เป็นวิธีการที่ใช้ระบบวัดแสง โดยกําหนดช่วงของภาระเบา โดยใช้เครื่องบดเพชรเพื่อทําการบด ซึ่งจะวัดและแปลงเป็นค่าความแข็งมันมีประโยชน์มากสําหรับการทดสอบบนวัสดุหลากหลาย, แต่ตัวอย่างในการทดสอบต้องถูกเคลือบเพื่อให้สามารถวัดขนาดของร่องรอย.เพชรรูปพรรมฐานสี่เหลี่ยมถูกใช้ในการทดสอบในขนาด Vickers.โดยปกติ MicroVickers ความหนักคือเบามาก, ตั้งแต่ 10 กรัมถึง 1 กิโลกรัม, ภาระ MacroVickers สามารถระยะยาวถึง 50 กิโลกรัม.
วิธีความแข็งของไมโครวิคเกอร์ส ใช้ในการทดสอบบนโลหะ, เซรามิค, และคอมพอสิต - เกือบทุกชนิดของวัสดุมันมีประโยชน์สําหรับการใช้งานที่หลากหลาย: การทดสอบวัสดุบางมาก เช่นฟอยล์ หรือการวัดพื้นผิวของชิ้นส่วนชิ้นส่วนเล็กหรือพื้นที่เล็ก, การวัดโครงสร้างเล็ก ๆ แต่ละชิ้นหรือวัดความลึกของการแข็งกระเป๋าโดยการตัดส่วนหนึ่งและทําชุดของ indentations เพื่ออธิบายรูปแบบของการเปลี่ยนแปลงความแข็ง.
ฉันการนําเข้า:

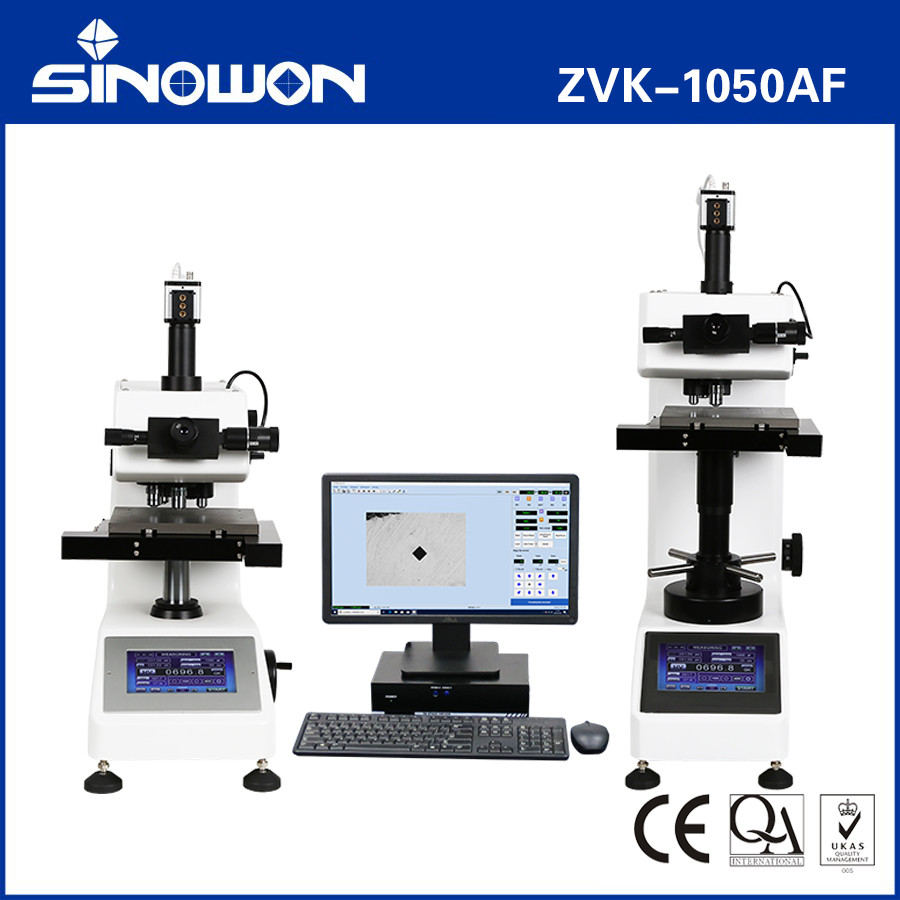

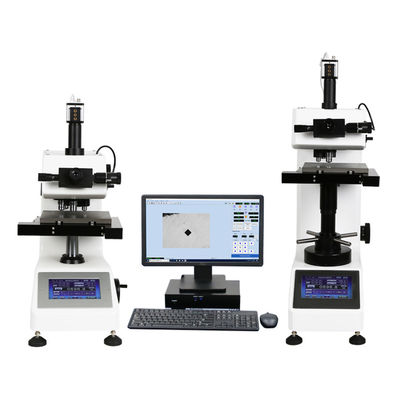

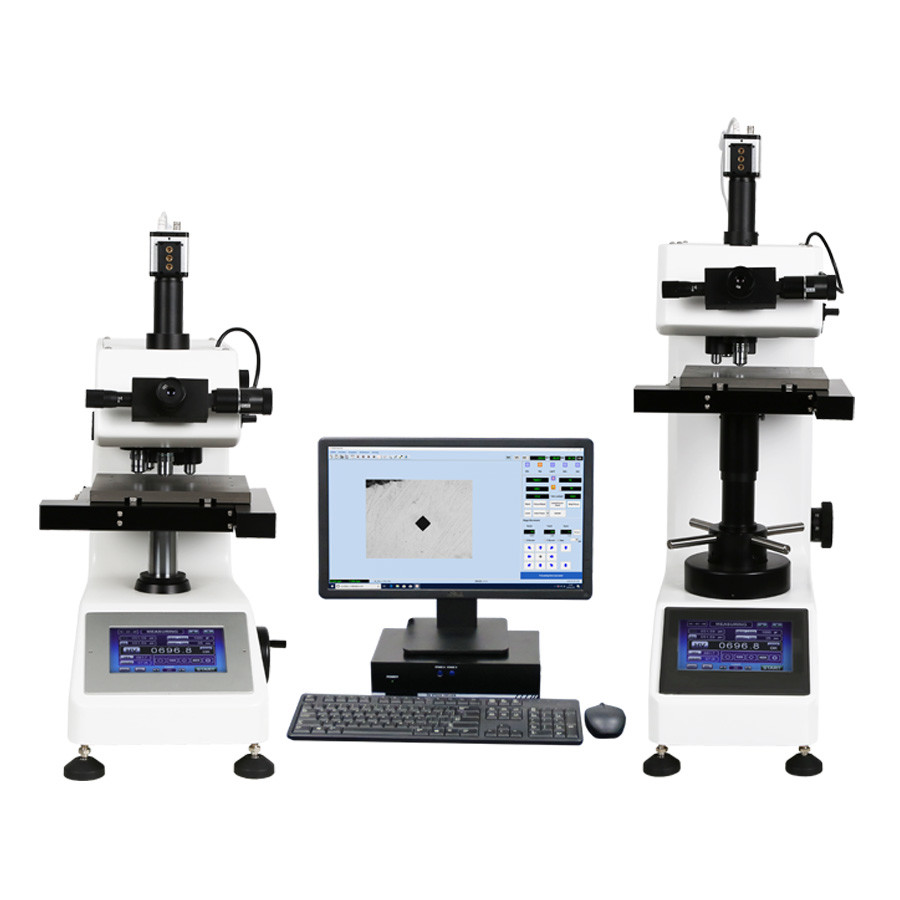

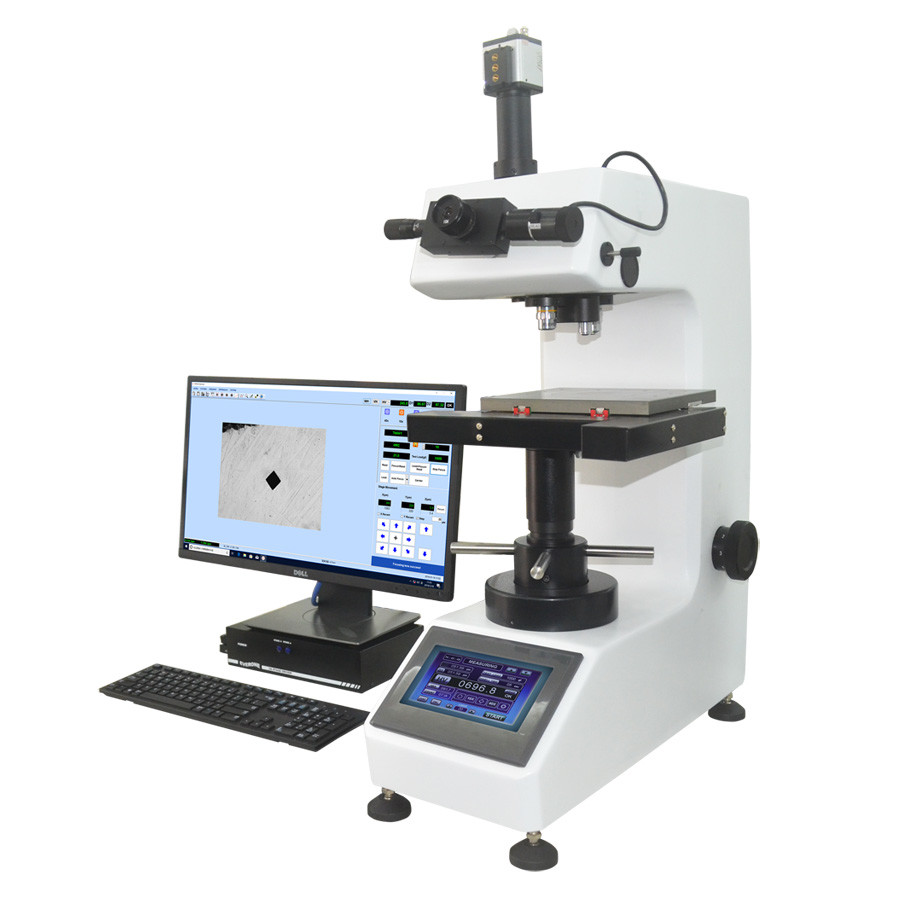

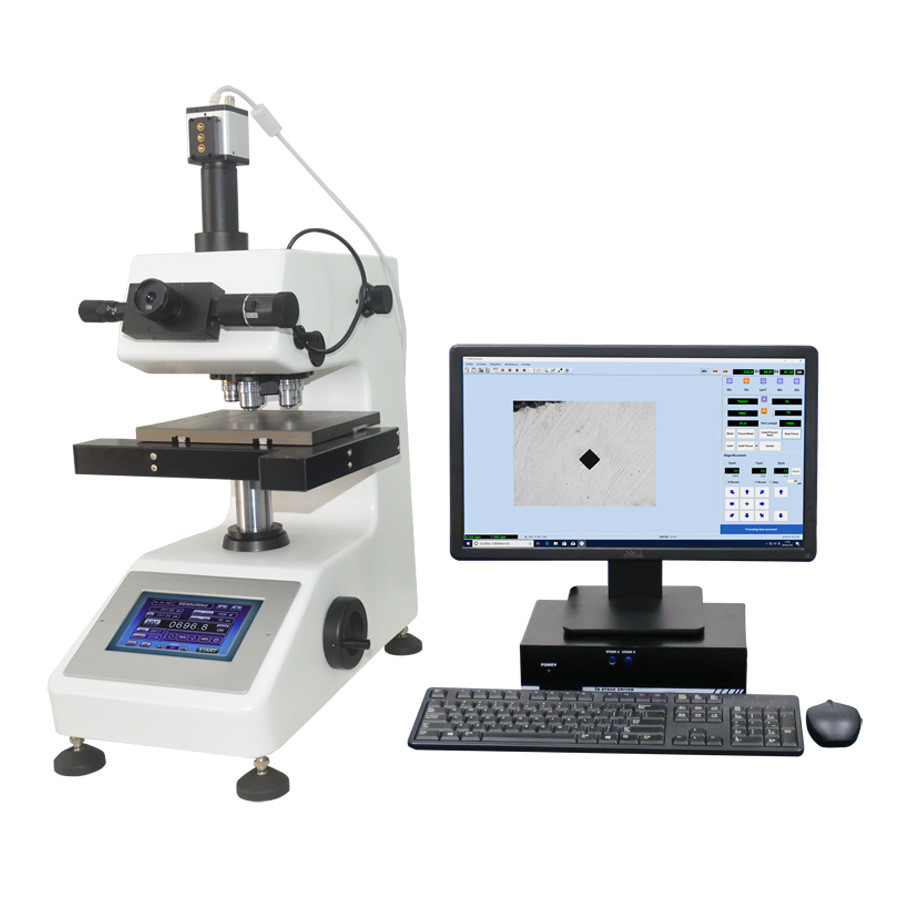

Sinowon AutoVicky ZHV-1050AF ใช้เครื่องควบคุมหนึ่งเครื่อง และ PC หนึ่งเครื่องควบคุมเครื่องทดสอบความแข็งแรงสองเครื่อง หนึ่งคือ AutoVicky ZVK-1000F เครื่องทดสอบความแข็งแรงอัตโนมัติไมโคร Vickers และ Knoop ด้วยระบบ autofocusอีกหนึ่งคือ AutoVicky ZHV-50A อัตโนมัติ Macro Vickers เครื่องทดสอบความแข็งทั้งสองหน่วยมีอุปกรณ์พร้อมกับ X-Y อัตโนมัติ, มันมีการวัดอัตโนมัติเกี่ยวกับการถักของ Vickers และ Knoop และมันสามารถทําการวัดความลึกของกรณีโดยอัตโนมัติ, มันกําจัดความผิดพลาดการปฏิบัติงานของมนุษย์,,ทําให้การวัดการทดสอบความแข็งแม่นยําและไม่ซับซ้อน
ลักษณะสินค้า:
● ระบบ Auto-stage, Auto-focus, Auto-measurement และ Vickers การทดสอบความแข็งแรง
● พลังการบรรทุก: น้ําหนักตายที่แม่นยําทําให้ระบบแรงบรรทุกมีความน่าเชื่อถือและแม่นยํา
● เส้นทางแสง: 160 มม เส้นทางกล้องจุลินทรีย์แสงความละเอียดสูง ทําให้ภาพของความเข้มข้นคมชัดและดีเยี่ยม
● ออโต้-ทัวเรต: ตําแหน่งสวิทช์ของ HV indenters และ 10x / 20X / 40x เป้าหมายคือซ้ําและแม่นยํา
● อัตโนมัติ-ระยะ: มันถูกขับเคลื่อนโดยมอเตอร์ขั้นตอนแม่นยําที่มีขนาดการเดินทางขนาดใหญ่ 100x100mm และความสามารถภาระหนัก
● อัตโนมัติโฟกัส: ใช้ระบบแสงความละเอียดสูงและเทคโนโลยีโฟกัสอัตโนมัติ, โปรแกรม 3A สามารถสังเกตโฟกัสอัตโนมัติและการประเมินความแข็งแรงอัตโนมัติถ้าขนาดการถักที่ใหญ่กว่า 8um;มันคือ autofocus เกี่ยวกับ MicroVickers และ Knoop, การจับมือสําหรับ Macro Vickers.
● การวัดอัตโนมัติ: โปรแกรมการทดสอบและวัดความแข็งแบบอัตโนมัติ:3A สามารถควบคุมเครื่องทดสอบความแข็งและการสื่อสารข้อมูล60x เป้าหมายและ Vickers indenter, อัตโนมัติการบรรจุ, การพักและการถอด, การถอดรหัสครั้งเดียวหรือหลายครั้ง, ระยะทางการตั้งขั้นตอน, รูปแบบการเคลื่อนไหว, การบันทึกการถอดรหัสทางอัตโนมัติเส้นโต้ตอบและค่าความแข็งอัตโนมัติผลิต CHD ความลึกและเส้นโค้งความแข็ง, สถิติความผิดพลาด, สถิติกลุ่มเวลาทดสอบ, สร้างรายงานแบบ Excel และ Word.
รายละเอียด:
สินค้า | เครื่องทดสอบความแข็งแบบอัตโนมัติ Micro&Macro Vickers และ Knoop | |
รุ่น | ออโตวิคกี้ ZVK-1050AF | |
รหัส# | 822-340AF | |
โหมดการโฟกัส | MicroVickers/Knoop: Twin Auto-focus/Manual-focus | |
ระบบภาระ | เครื่องปรับน้ําหนักความละเอียดสูง | |
หนุนขนาดเล็ก | gf | 10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 |
mN | 98.07/ 245.2/ 490.3/ 980.7/ 1961/ 2942/ 4903/ 9807 | |
ค่าภาระแมคโคร | กิโลกรัม | 1 / 2 / 3 / 5 / 10 / 20 / 30/50 |
N | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | |
รูปแบบการบรรทุก | การบรรจุ, ติดตั้งและถอดรถอัตโนมัติ | |
เวลาพัก | 5 ~ 99 s สามารถปรับได้ | |
ระบบหอก | ออโต้-ทอร์เรต | |
อุปกรณ์ออฟติกคู่ | เส้นทางไมโครสโกปีแสงความละเอียดสูง | |
การขยายขนาด | การขยายการสังเกตทางออปติกส์: 100x (10x เป้าหมายและ 10x เป้าหมาย) | |
การปรับขนาดทางแสง: 100x, 200x, 400x | ||
การเลื่อนขนาดการสังเกตแบบดิจิตอล: 350x | ||
การปรับขนาดดิจิตอล:350x, 700x, 1400x | ||
แหล่งแสง | ไฟฟ้าคู่ LED | |
ระบบภาพดิจิตอล | 0.5x C-adapter และกล้อง CMOS 1.3Mpixel | |
สูงตัวอย่างสูงสุด | 90 มม. | |
ความลึกตัวอย่างสูงสุด | 110 มม. | |
ระดับความแข็ง | เปลี่ยนระหว่าง HV และ HK | |
อัตโนมัติ | ประเภท | เครื่องยนต์ |
ขนาด | 200 × 180 มม. | |
การเดินทาง X-Y | 100 × 100 มม. | |
เครื่องยนต์ | มอเตอร์ขั้น | |
การแก้ไข | 0.5m | |
เครื่องควบคุมการขับขี่ | VickyControl2000 | |
โปรแกรมทดสอบความแข็ง | 3A: อัตโนมัติ-ระยะ; อัตโนมัติ-การโฟกัส; อัตโนมัติ-การวัด | |
มอนิเตอร์ LCD | 21.5 ช่องจอ LCD | |
มาตรฐานการดําเนินงาน | ASTM E-92, ISO 6507, GB/T4340 | |
น้ําหนักสะสม | 150 กิโลกรัม | |
พลังงาน | AC 220V/50Hz หรือ 110V/60Hz |
โปรแกรมวัดอัตโนมัติ:
●อินเตอร์เฟซโปรแกรม: 3A
●การควบคุมเครื่อง
โปรแกรม 3A สามารถควบคุมเครื่องทดสอบความแข็งขนาดเล็ก สามารถขับเคลื่อนและตั้งค่าการเคลื่อนไหวของ X-Y อัตโนมัติ-ระยะ และ Z-axis อัตโนมัติ-โฟกัสมอเตอร์และมันสามารถควบคุมการสลับของเป้าหมายและ Vickers / Knoop indenter บนอัตโนมัติ, มันทําให้การบรรทุก / อยู่ / ถอนโดยอัตโนมัติ.
●การวัดอัตโนมัติ
โปรแกรม 3A สามารถทําการวัด indentation ได้โดยอัตโนมัติในโหมด auto-focus ความลึกทางสายตาคือ 1mm และความละเอียดของการโฟกัสคือ 0.2um ความเร็วของ auto-focus ต่ํากว่า 5 วินาทีและวงจร auto-focus และ auto-measurement ภายใน 8 วินาที.
●การวัด CHD
3โปรแกรมสามารถทําการวัดความลึกความแข็งกรอบแบบโปรแกรมได้ สามารถวัดและทํารายงาน CHDและเส้นโค้งความเข้มแข็งถูกผลิตเพื่อดําเนินหน้าที่ เช่น การวัดชั้น nitriding ของชิ้นส่วนและการวัดชั้น carburized.
●หน้าที่แผนเส้นทาง
3A มีฟังก์ชันของแผนเส้นทาง, มันสามารถตั้งค่าเส้นตรงเลือก, เส้น zigzag, วงกลม, กระบวน, จุดสุ่ม, เมทริกซ์, และมันสามารถตั้งค่าในความต้องการตัวอย่างการทดสอบที่แตกต่างกัน
●การจัดการข้อมูล
ข้อมูลการทดสอบสามารถเก็บไว้เพื่อพิมพ์ และรายงานการทดสอบประกอบด้วยสถิติคณิตศาสตร์และเส้นโค้งความลึกชั้นแข็ง รวมถึงภูมิทัศน์ตัวอย่างที่พิมพ์สะท้อนตรงถึงโครงสร้างจุลินทรีย์ของรอยขุดและพื้นหลัง.
●หลายภาษา
มีภาษาอังกฤษและภาษาจีนในตอนนี้ และอีกหลายภาษาจะมาในเร็วๆ นี้
