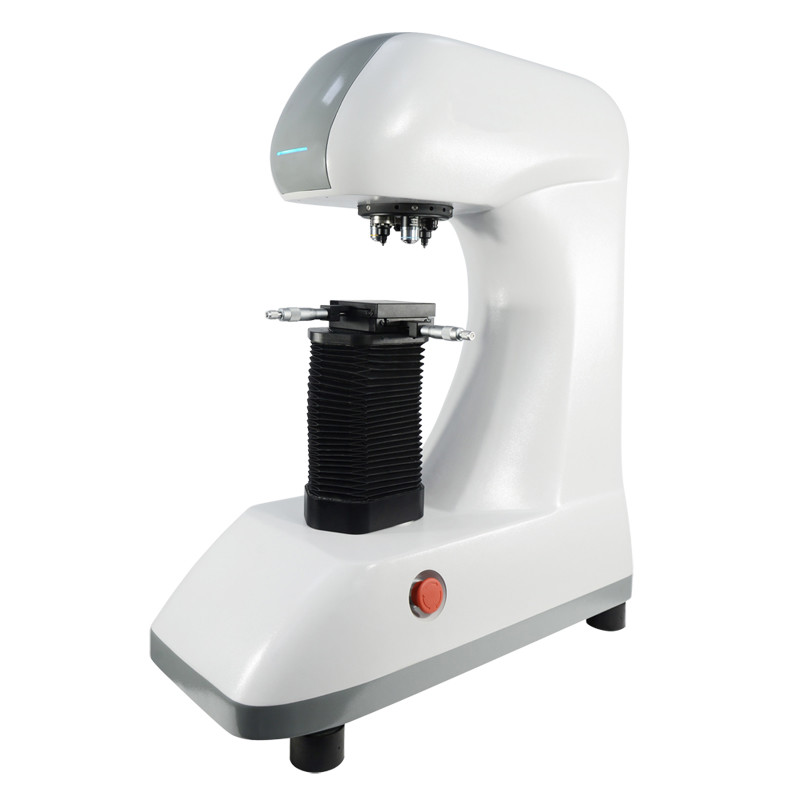

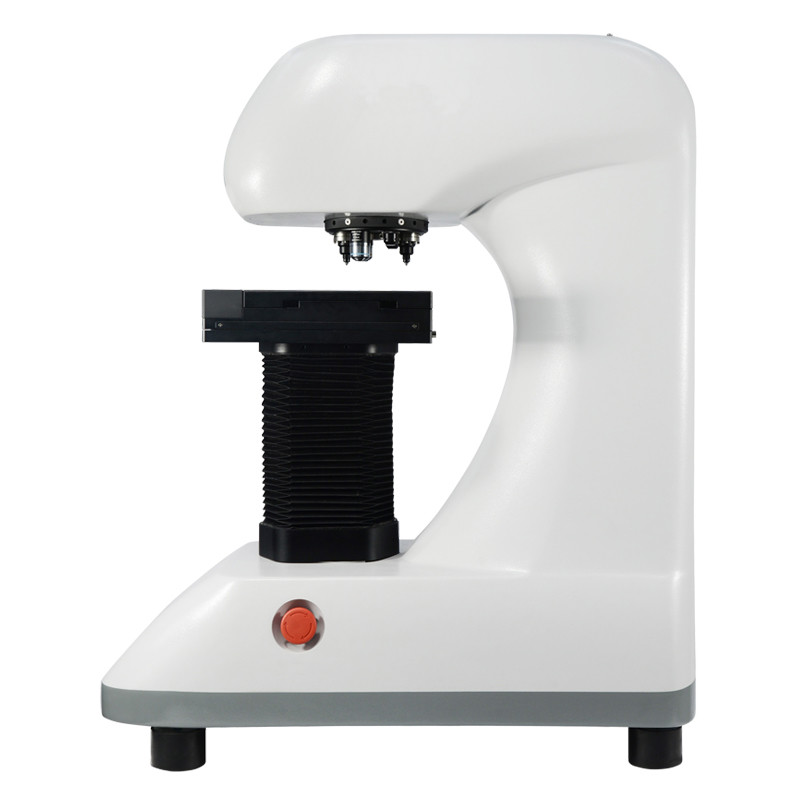

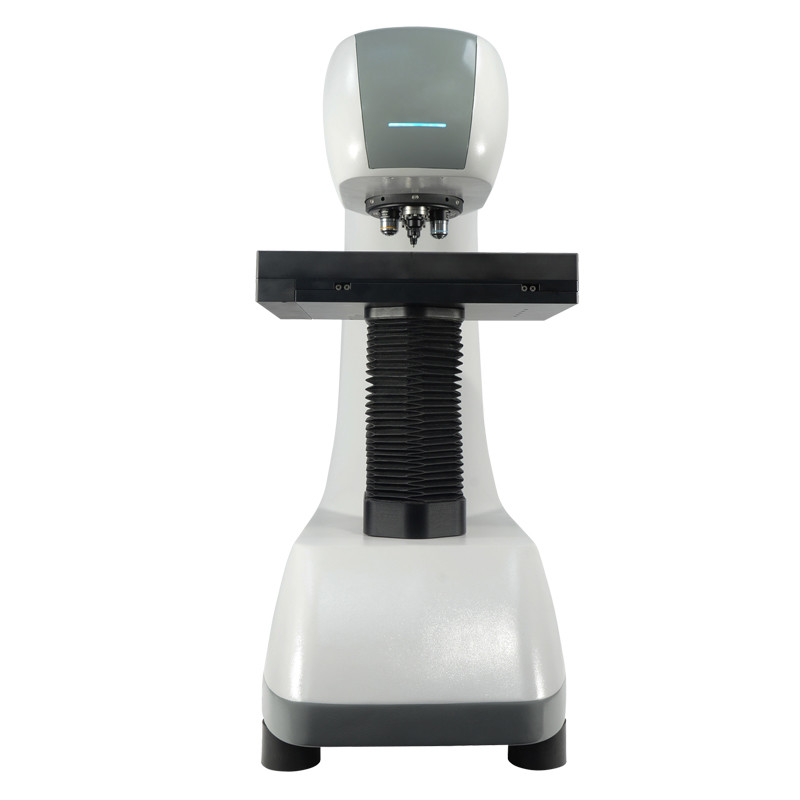

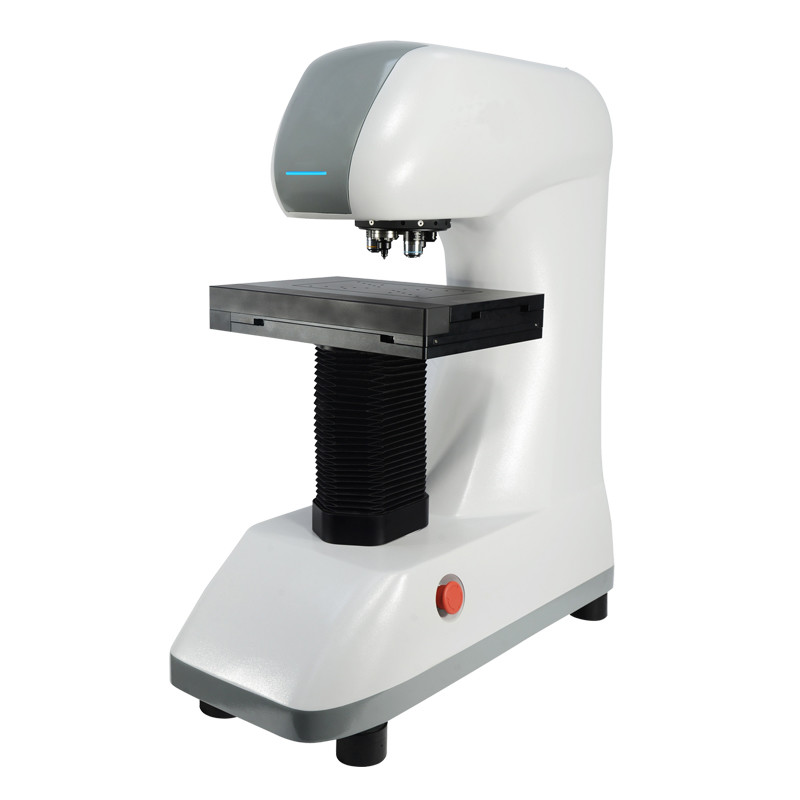

เครื่องทดสอบความแข็งไมโครวิคเกอร์อัตโนมัติ AutoVicky ZHV-VH2005
การแนะนำ:
วิธีวิกเกอร์สใช้ระบบการวัดด้วยแสง โดยระบุช่วงของโหลดเบาโดยใช้หัวกดเพชรเพื่อสร้างการเยื้อง จากนั้นจะวัดและแปลงเป็นค่าความแข็ง มีประโยชน์มากสำหรับการทดสอบกับวัสดุหลายประเภท แต่ตัวอย่างทดสอบจะต้องได้รับการขัดเกลาเพื่อให้สามารถวัดขนาดของรอยพิมพ์ได้ เพชรรูปทรงปิรามิดฐานสี่เหลี่ยมใช้สำหรับการทดสอบในระดับวิคเกอร์ส โดยทั่วไปแล้ว โหลดจะเบามาก ตั้งแต่ 5gf ถึง 2Kgf แม้ว่าโหลดแบบ "มาโคร" Vickers จะมีน้ำหนักได้ถึง 50 Kg หรือมากกว่าก็ตาม
วิธีความแข็งแบบไมโครวิคเกอร์ใช้เพื่อทดสอบกับโลหะ เซรามิก และวัสดุผสม - วัสดุเกือบทุกประเภท เนื่องจากการเยื้องของการทดสอบมีขนาดเล็กมากในการทดสอบ Vickers จึงมีประโยชน์สำหรับการใช้งานที่หลากหลาย: การทดสอบวัสดุที่บางมาก เช่น ฟอยล์ หรือการวัดพื้นผิวของชิ้นส่วน ชิ้นส่วนขนาดเล็กหรือพื้นที่ขนาดเล็ก การวัดโครงสร้างจุลภาคแต่ละชิ้น หรือการวัดความลึกของการแข็งตัวของกล่องโดยการแบ่งส่วนชิ้นส่วนและทำชุดของการเยื้องเพื่ออธิบายโปรไฟล์ของการเปลี่ยนแปลงในความแข็ง
บทนำโดยย่อ-

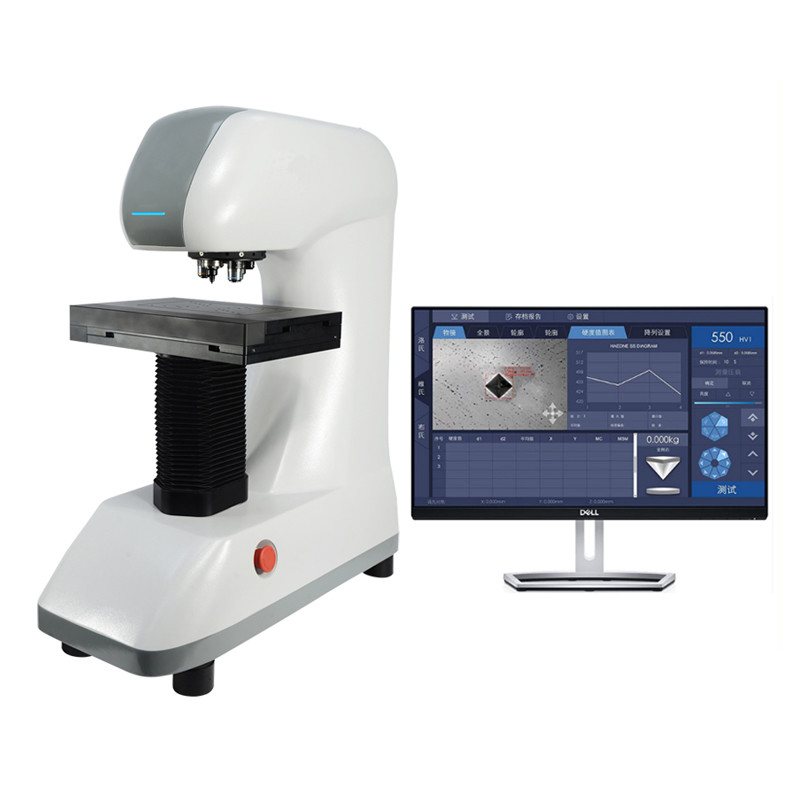

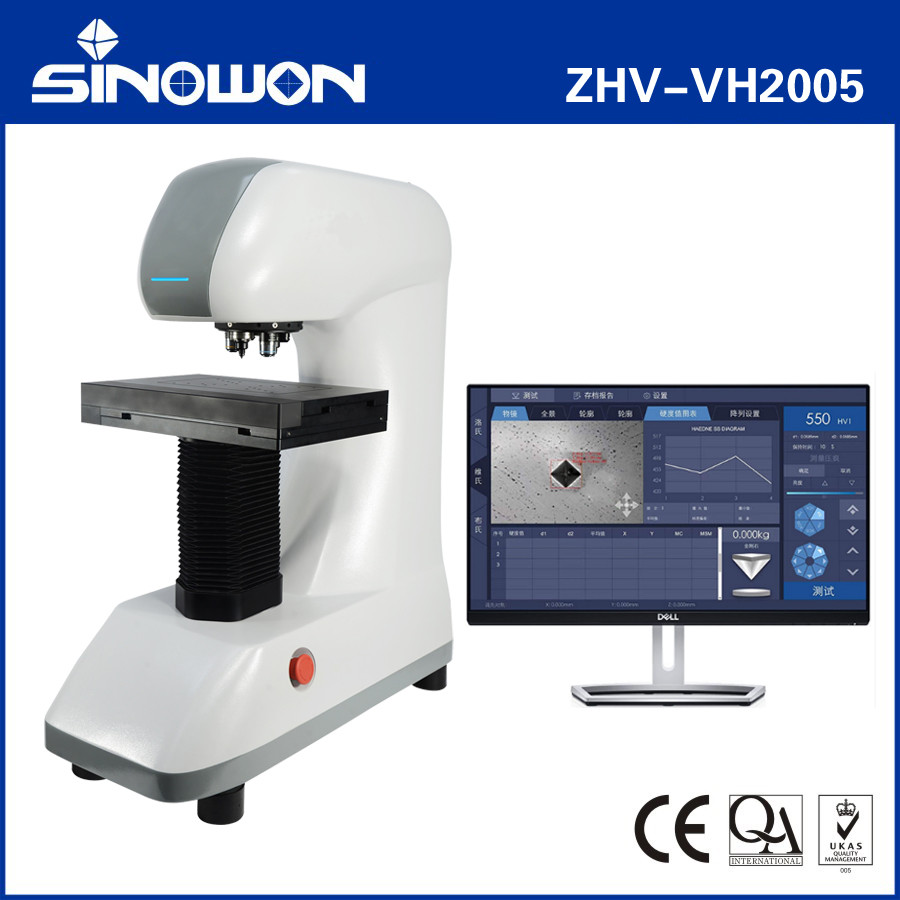

AutoVicky ZHV-VH2005 เป็นระบบทดสอบความแข็งแบบไมโครวิคเกอร์อัตโนมัติพร้อมวิชันซิสเต็มวิชัน แพลตฟอร์ม XY แบบใช้มอเตอร์ ระบบโฟกัสอัตโนมัติเสริม และระบบซอฟต์แวร์คอมพิวเตอร์ ATS-300 มีการวัดอัตโนมัติเกี่ยวกับการเยื้องของวิคเกอร์ กำจัดข้อผิดพลาดในการทำงานของมนุษย์ ช่วยเพิ่มประสิทธิภาพในการทำงานเป็นส่วนใหญ่ ทำให้การวัดการทดสอบความแข็งแม่นยำยิ่งขึ้นและไม่ซับซ้อน
ลักษณะเฉพาะ-
ข้อมูลจำเพาะ-
| สินค้าโภคภัณฑ์ | เครื่องทดสอบความแข็งไมโครวิคเกอร์อัตโนมัติ | |
| แบบอย่าง | ออโต้วิกกี้ ZHV-VH2005 | |
| รหัส# | 823-170-2005 | |
| กำลังโหลด | เอ็น | 0.098~19.60 น |
| แฟน | 5~2000 | |
| กำลังโหลดระบบ | อัตโนมัติ | |
| สเตจ XY แบบใช้มอเตอร์ | สเต็ปมอเตอร์ขนาดเล็ก ขนาด L:180*W:140มม | |
| จังหวะ XY สเตจ | 50x50มม | |
| ขั้นตอนขั้นต่ำ | 0.625um | |
| ภาษา | ภาษาอังกฤษ | |
| เวลาโหลด | ปรับได้ 1 ~ 60 วินาที | |
| ปราการ | ป้อมปืนอัตโนมัติ | |
| วัตถุประสงค์ | 10×, 50× | |
| ระบบโฟกัสแกน Z | โฟกัสแบบแมนนวลโดยระบบเฟืองตัวหนอน | |
| หน่วยการวัดขั้นต่ำ | 0.025 ไมโครเมตร | |
| สูงสุด ความสูงของชิ้นงาน | 200มม | |
| คอเครื่องดนตรี | 170มม | |
| มาตรฐานผู้บริหาร | กิกะไบต์/ที 4340.2; ISO 6507; มาตรฐาน ASTM E92; JIS Z2244 | |
| พาวเวอร์ซัพพลาย | AC220V/50; 110V/60 เฮิรตซ์ | |
| ขนาด (ยาว×กว้าง×สูง) | 525* 323*773มม | |
| ซอฟต์แวร์ทดสอบอัตโนมัติ | ซอฟต์แวร์วิเคราะห์และวัดภาพ ATS-300 (ดองเกิลและซีดี) | |
| ประเภทกล้อง | กล้อง HD ความละเอียด 8 ล้านพิกเซล | |
| ตัวควบคุมการเคลื่อนไหว | ระบบควบคุมแพลตฟอร์มอัตโนมัติ XY | |
| เฝ้าสังเกต | จอภาพ HDMI ขนาด 21.5 นิ้ว | |
| น้ำหนักสุทธิ | 75กก | |
| น้ำหนักรวม | 120กก | |
การแนะนำซอฟต์แวร์การวัด Vickers และ Knoop
ข้อดีของซอฟต์แวร์:
● สามารถสแกนแบบพาโนรามา สแกนกราฟิกโดยรวมของผลิตภัณฑ์ไปยังคอมพิวเตอร์ เลือกตำแหน่งใดก็ได้ และผลิตภัณฑ์จะย้ายไปยังตำแหน่งที่ต้องการโดยอัตโนมัติ
● สามารถรองรับการวางแผนเส้นทางได้ 17 วิธี ตั้งค่าตัวเลขใดก็ได้ เช่น พิกัด 30 จุด คลิกเริ่ม และเครื่องจะทำการวัด 30 จุดโดยอัตโนมัติโดยไม่ต้องดำเนินการด้วยตนเอง โหลดอัตโนมัติ การโฟกัสอัตโนมัติ และการวัดอัตโนมัติ
● มาพร้อมกับมอเตอร์แกน Z เสริมและระบบโฟกัสอัตโนมัติ ไม่จำเป็นต้องค้นหาทางยาวโฟกัสด้วยตนเอง และเครื่องจะโฟกัสอัตโนมัติ ซอฟต์แวร์จะทำตามขั้นตอนทั้งหมดให้เสร็จสิ้นเพื่อหลีกเลี่ยงข้อผิดพลาดในการวัดด้วยตนเอง
ฟังก์ชั่นพื้นฐาน:
● ความสามารถในการจดจำอัตโนมัติของภาพเยื้องเป็นผู้นำ และประสิทธิภาพการตรวจจับ ความเสถียร และความแม่นยำของผลการตรวจจับอยู่ในระดับสูง
● การสอบเทียบสองประเภท: การสอบเทียบด้วยแสง, การสอบเทียบบล็อกความแข็ง (ด้วยตนเอง / อัตโนมัติ) บล็อกความแข็งรองรับบล็อกมาตรฐานหลายรายการโดยเฉลี่ยและหลายบล็อกโดยพลการและการสอบเทียบแบบแบ่งส่วนและการวัดที่ต้องการ
● นอกจากการวัดอัตโนมัติแล้ว ยังมีตัวเลือกการวัดแบบแมนนวลอีกสามแบบ ได้แก่ การวัดสี่ด้าน การวัดแนวทแยง และการวัดสี่จุด (ลำดับของการเลือกจุดยอดสี่จุดสามารถกำหนดเองได้)
● รองรับเครื่องหมายเยื้องสามประเภท: "สี่เหลี่ยมผืนผ้า" "กาชาด" และ "วงกลม"
● ในระหว่างการวัดแบบแมนนวล จะมีฟังก์ชั่นแว่นขยาย ซึ่งสะดวกในการค้นหาตำแหน่งจุดยอดของการเยื้อง
● ฟังก์ชันแป้นพิมพ์ลัดที่เป็นเอกลักษณ์สามารถย้ายจุดยอดที่เลือกได้อย่างรวดเร็วเพื่อให้การดำเนินการวัดมีประสิทธิภาพมากขึ้น
● ระบุระยะทางพิกเซลและระยะห่างทางกายภาพของการเยื้องในแนวทแยง และคำนวณค่า HV / HK ภายใต้โหลดปัจจุบันแบบเรียลไทม์

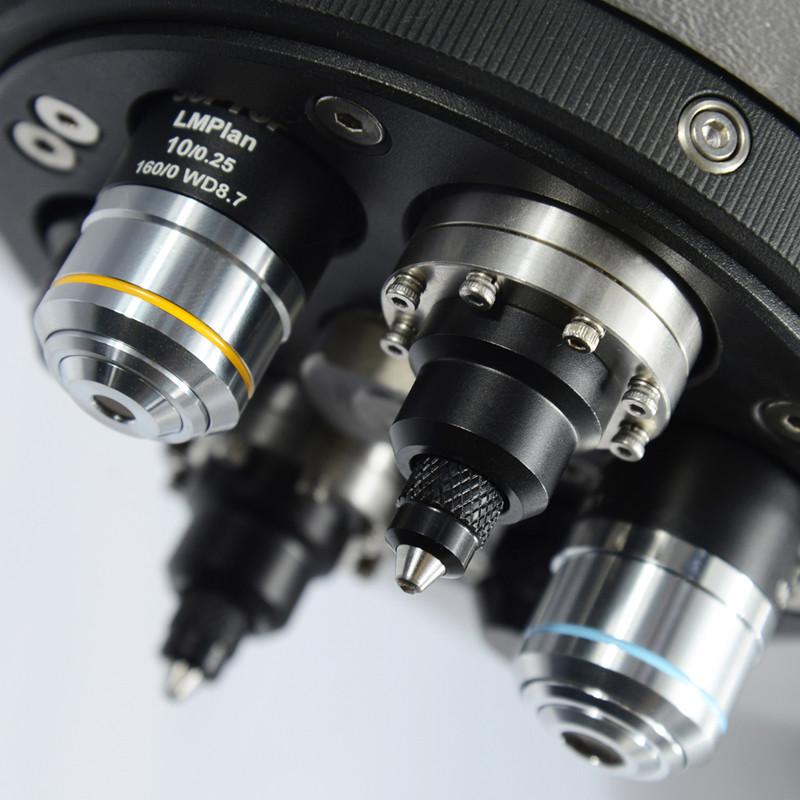

● การสลับป้อมปืนอัตโนมัติ (การสลับเลนส์ใกล้วัตถุและหัวกด)
● กล้องดิจิตอล 5 ล้านตัวเพื่อแสดงวิดีโอเยื้องบนคอมพิวเตอร์ สามารถจับภาพและจัดเก็บภาพได้
● แสดงแบบเรียลไทม์และอัปเดตสถานะของเครื่องทดสอบความแข็งปัจจุบัน: หัวกดปัจจุบัน / เลนส์ใกล้วัตถุ, เวลาในการกักเก็บโหลด, แรงในการโหลด ฯลฯ
● สามารถวัดระยะห่างระหว่างจุดสองจุดได้ด้วยตนเอง สามารถแสดงระยะทางหลายกลุ่มบนวิดีโอหรือรูปภาพพร้อมกันได้
● ในกรณีที่ความละเอียดต่างกัน เลนส์ใกล้วัตถุต่างกัน และโหลดต่างกัน ซอฟต์แวร์จะเลือกค่าสัมประสิทธิ์การสอบเทียบที่ดีที่สุดโดยอัตโนมัติ
● ข้อมูลจุดทดสอบทั้งหมดสามารถระบุและทำเครื่องหมายแยกกันหรือตามความต้องการของลูกค้า ข้อมูลการระบุจุดทดสอบจะแสดงในตารางลำดับค่าการทดสอบและแผนภาพการเยื้องเพื่อการสืบค้นที่ง่ายดาย ฟังก์ชันนี้มีความสำคัญมากสำหรับการวิเคราะห์และการประมวลผลในภายหลัง
● อ้างถึง GB, DIN, ISO, ASTM และมาตรฐานการแปลงความแข็งอื่นๆ ที่ต้องคำนึงถึง: Vickers HV, Knoop HK; ร็อคเวลล์: เหล็กแผ่นรีดร้อน, HRA, HRB, HRD, HRE, HRF, HRG, HRK; พื้นผิวร็อคเวลล์: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; ตระหนักถึงการแปลงร่วมกันระหว่างค่าความแข็ง เช่น Brinell HBS และ Brinell HBW
● เมื่อทำการวัดลำดับเส้นทางของเลเยอร์ที่แข็งตัว จะมีโหมดการตั้งค่าการเริ่มต้นที่ยืดหยุ่นหลายโหมด ซึ่งจะบันทึกและนำเข้าลำดับเส้นทางก่อนหน้าโดยอัตโนมัติ เส้นทางการวัดสามารถบันทึกได้ตามต้องการสำหรับการโหลดซ้ำ
● ผลลัพธ์การวัดลำดับเส้นทางจะสร้างค่าความลึกของชั้นชุบแข็งและกราฟการเปลี่ยนแปลงความแข็งที่สอดคล้องกันโดยอัตโนมัติ
● สามารถเลือกโหมดการวิเคราะห์ได้หลายแบบสำหรับข้อมูลการวัด ผลลัพธ์ทั้งหมดสามารถตั้งค่าเป็นรายงานแบบกราฟิกได้
● สามารถตั้งค่าเนื้อหาและรูปแบบรายงานได้อย่างยืดหยุ่น และสามารถสร้างเอกสาร WORD และ EXCEL ได้โดยอัตโนมัติ
● สามารถตั้งรหัสผ่านและอำนาจการจัดการได้: ผู้ปฏิบัติงานทั่วไปสามารถวัดความแข็งตามการตั้งค่าที่ตั้งไว้เท่านั้น
● เครื่องมือแปลงค่าความแข็งมาตรฐานในตัวสามารถแปลงค่าความแข็งที่วัดได้โดยอัตโนมัติตามตารางและแสดงรายการลงในตารางผลลัพธ์
ฟังก์ชั่นขั้นสูง:
ฟังก์ชั่นโฟกัสอัตโนมัติสามารถรับรู้การโฟกัสอัตโนมัติของการเยื้องได้ และเวลาในการโฟกัสของการเยื้องครั้งเดียวคือ 2-5 วินาที (เพื่อให้ใช้งานฟังก์ชันนี้ได้ ZHV-VH2005 จะต้องติดตั้งมอเตอร์แกน Z และระบบโฟกัสอัตโนมัติ)
ฟังก์ชั่นการวางแผนเส้นทางในฐานะที่เป็นส่วนขยายของฟังก์ชันการวัดระยะทาง การวางแผนที่แม่นยำของโหมด 17 โหมดของเส้นทางที่จะวัดจะเสร็จสมบูรณ์ได้ด้วยการคลิกภาพด้วยเมาส์
1)เลือกจุดฟรี: คลิกตำแหน่งใดก็ได้ของภาพเพื่อเป็นเส้นทางที่จะวัด
2)ทิศทางโดยพลการ: เลือกจุดเริ่มต้นและส่วนของเส้นตรงไปในทิศทางใดก็ได้
3)ขอบปกติ: คลิกใกล้ขอบเพื่อสร้างส่วนของเส้นปกติโดยอัตโนมัติ
4)สองจุดปกติ:เลือกปลายทั้งสองด้านของขอบเพื่อสร้างส่วนของเส้นปกติตรงกลาง
5)เส้นแบ่งครึ่งมุม: จุดสามจุดสร้างมุมเพื่อสร้างส่วนของเส้นแบ่งครึ่งมุม
6)เส้นทางวงกลม: จุดศูนย์กลาง / รัศมีสองจุด สร้างเส้นทางในเวลา
7)รูปร่างขอบ: คลิกใกล้ขอบเพื่อสร้างเส้นทางตามขอบโดยอัตโนมัติ
8)ระยะขอบเท่ากัน:คลิกระยะทางตามขอบเพื่อสร้างส่วนของเส้นตรงที่มีระยะห่างเท่ากัน
9)รูปคลื่นฟันเลื่อย: สามารถกำหนดระยะเวลา ความสูงของฟัน และความสมมาตรของฟันได้ในเชิงปริมาณ
10)จุดศูนย์กลางของสองจุด: เลือกจุดสองจุดบนภาพเพื่อสร้างจุดกึ่งกลางเป็นเส้นทางที่จะวัด
11)เส้น:คลิกจุดเริ่มต้น ส่วนของเส้นตรงในทิศทางใดก็ได้ และระยะห่างที่เปลี่ยนแปลงได้ตรงกลาง
12)หลายบรรทัด:จุดอ้างอิงแบบหลายบรรทัด
13)ซิกแซก:ซิกแซกหลายบรรทัด
14)การแก้ไข:ใส่จำนวนคงที่ / ระยะทางของจุดเส้นทางระหว่างจุดสองจุด
15)เมทริกซ์:จุดเส้นทางของอาร์เรย์สี่เหลี่ยม
16)ล้อ:จุดเส้นทางล้อ
17)แหวน:จุดเส้นทางวงกลม
● จัดหาฟังก์ชั่นการสอบเทียบหัวกด / เลนส์ชดเชยเพื่อขจัดความเบี่ยงเบนทางกลระหว่างหัวกดและเลนส์ และแก้ไขข้อผิดพลาดโดยรวมของระบบ เพื่อปรับปรุงความแม่นยำของผลการทดสอบความแข็ง
ฟังก์ชั่นการสแกนขอบด้วยการเคลื่อนที่ของแพลตฟอร์มอัตโนมัติ XY ทำให้สามารถสแกนขอบของวัตถุที่ระบุและสามารถวาดเส้นขอบของวัตถุได้
ฟังก์ชั่นการต่อแบบพาโนรามาด้วยฟังก์ชัน "การสแกนแบบพาโนรามา" คุณสามารถรับภาพพาโนรามาภายในช่วงที่กำหนดและวางแผนเส้นทางบนแผนที่ได้
โหมดภูมิภาคและการทดสอบอย่างต่อเนื่องการทำงาน.สำหรับการเยื้องหลายรายการที่อาจอยู่ในขอบเขตการมองเห็นเดียวกัน สามารถเลือกโหมดพื้นที่ได้ และจะพิจารณาเฉพาะการเยื้องภายในช่วงที่กำหนดเท่านั้นในระหว่างการวัดแต่ละครั้ง เมื่อเปิดโหมดพื้นที่ในระหว่างการทดสอบอย่างต่อเนื่อง คุณสามารถหลีกเลี่ยงการหยุดชะงักของการทดสอบที่เกิดจากการเยื้องหลายครั้งในขอบเขตการมองเห็นเดียวกันได้ ฟังก์ชั่นการแก้ไขพื้นผิว
ฟังก์ชั่นการแก้ไขพื้นผิวเป็นไปตามตาราง I และตาราง II ของมาตรฐาน ASTM E384 และให้ข้อกำหนดในการทดสอบและแก้ไขสำหรับชิ้นส่วนโค้ง เช่น ทรงกลมและแท่ง
ฟังก์ชั่นการแก้ไขมุมความเบี่ยงเบนของมุมระหว่างแท่นและกล้องสามารถกำจัดได้ด้วยการแก้ไขมุมอัตโนมัติ และปรับปรุงความแม่นยำของตำแหน่งของแท่นได้
ฟังก์ชั่นความเหนียวแตกหักสามารถตรวจสอบการทำงานของความเหนียวของการแตกหักเพื่อวัดข้อมูลความเหนียวของการแตกหักของรอยเยื้อง
ฟังก์ชั่นการต่อแบบพาโนรามาหลายตัวอย่างการต่อแบบพาโนรามาสามารถดำเนินการกับตัวอย่างหลายรายการพร้อมกันได้ จากนั้นจึงวางแผนเส้นทางบนภาพพาโนรามาเหล่านี้ได้ ในที่สุด การทดสอบต่อเนื่องก็เสร็จสิ้น
ข้อมูลจำเพาะของแพลตฟอร์ม XY แบบใช้มอเตอร์ VMP-1212:
● แพลตฟอร์ม XY อัตโนมัติพร้อมระบบสเต็ปมอเตอร์: เทคโนโลยีการประมวลผลระดับการบินและอวกาศ
● ประสิทธิภาพการปิดผนึกที่เหนือกว่าช่วยให้มั่นใจถึงความเสถียรของความแม่นยำในการฟื้นตัวในระยะยาว
● ขนาดแพลตฟอร์ม: 260มม.x250มม
● การกระจัดสูงสุดในทิศทาง XY: ข้อกำหนด 50X50 มม.) ขั้นตอนขั้นต่ำ: 0.625um
● ความแม่นยำในการตอบกลับ: ช่วงเต็มทางเดียว ≤ 3um
● กำลังสแกนทั้งหลักสูตร ≤ 20um
● แพลตฟอร์ม XY แบบใช้มอเตอร์ขนาดใหญ่ขึ้นซึ่งเป็นอุปกรณ์เสริม VMP1111
