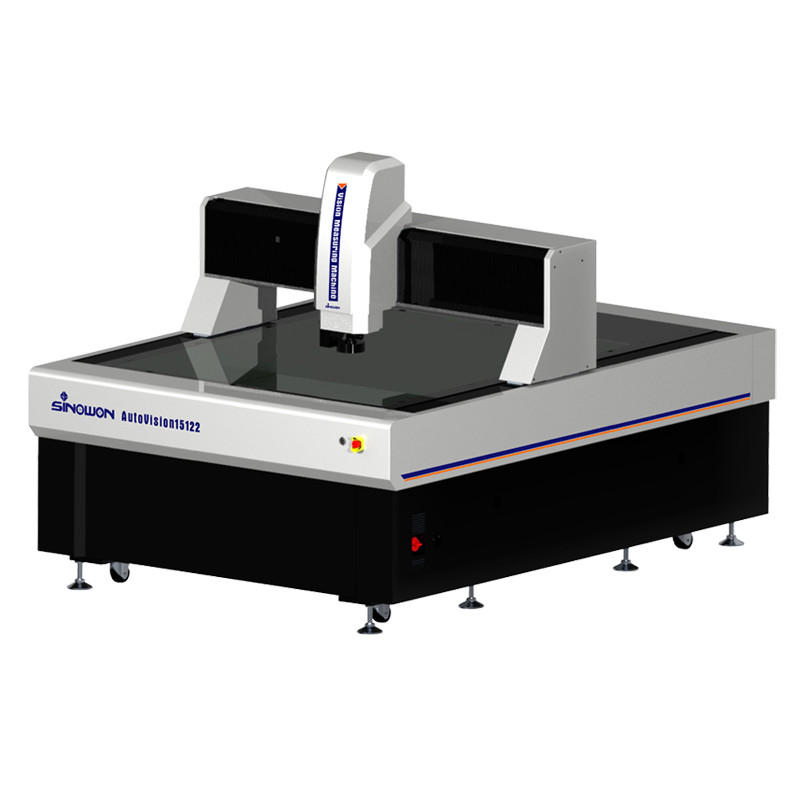

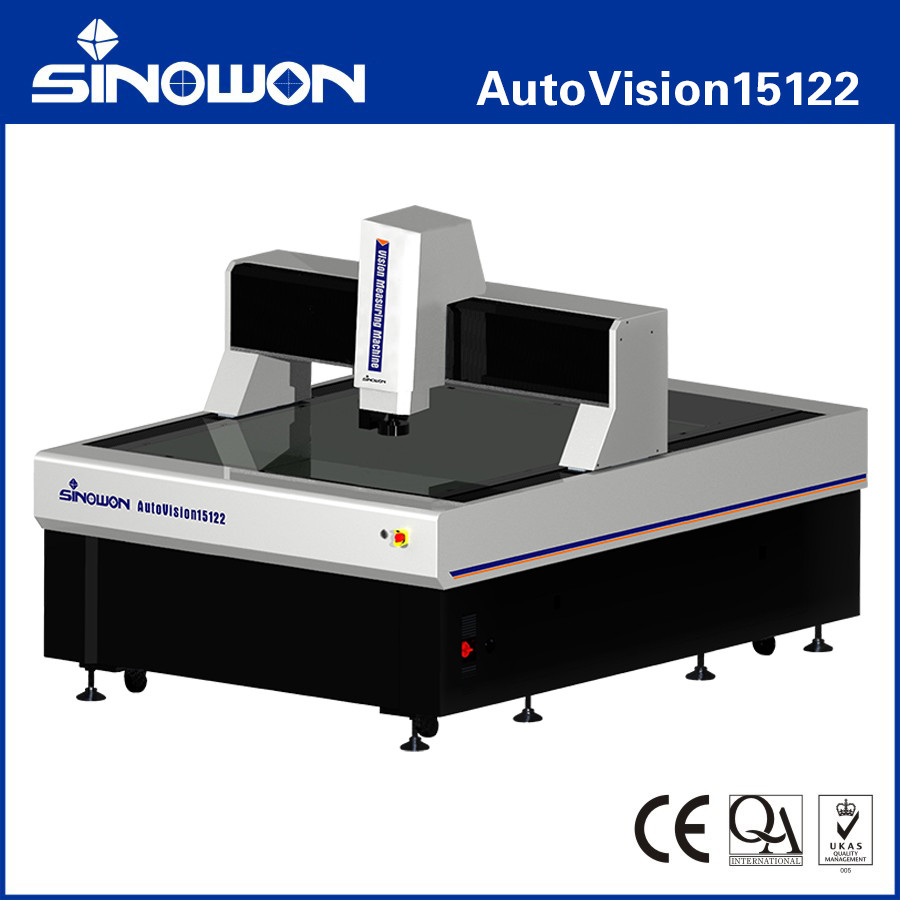

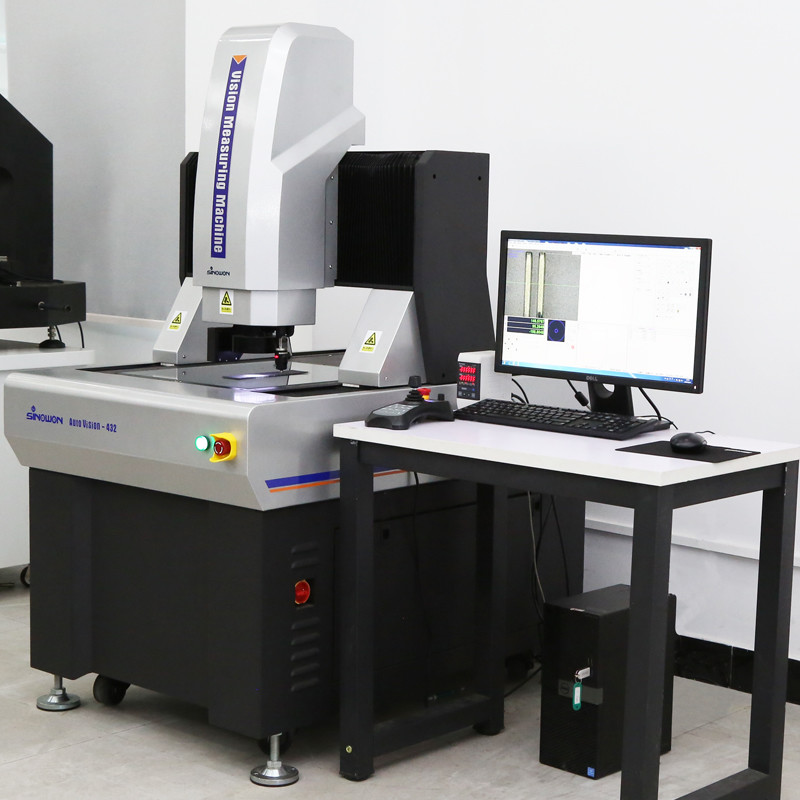

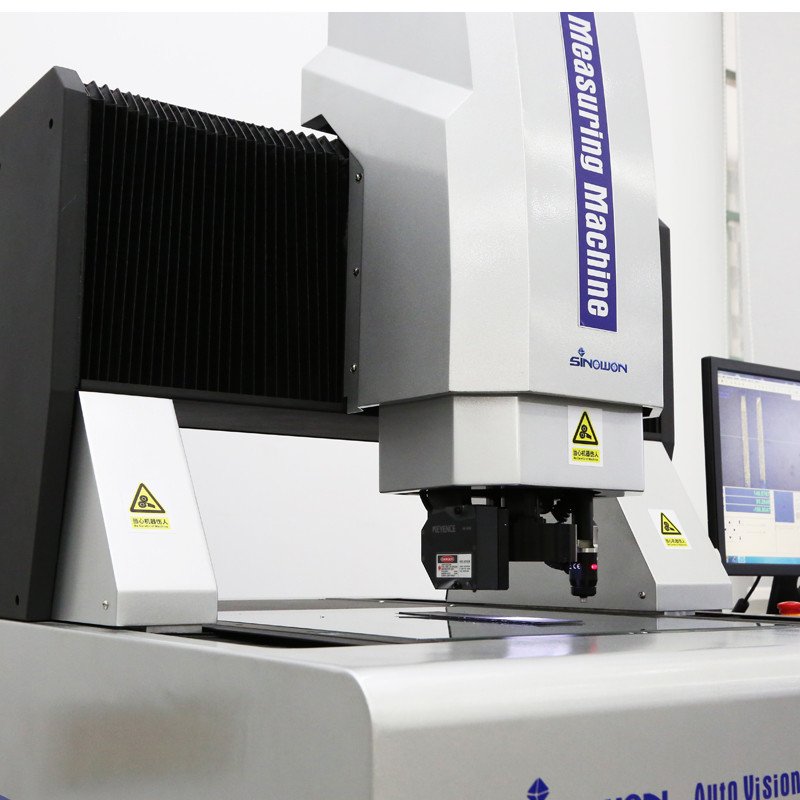

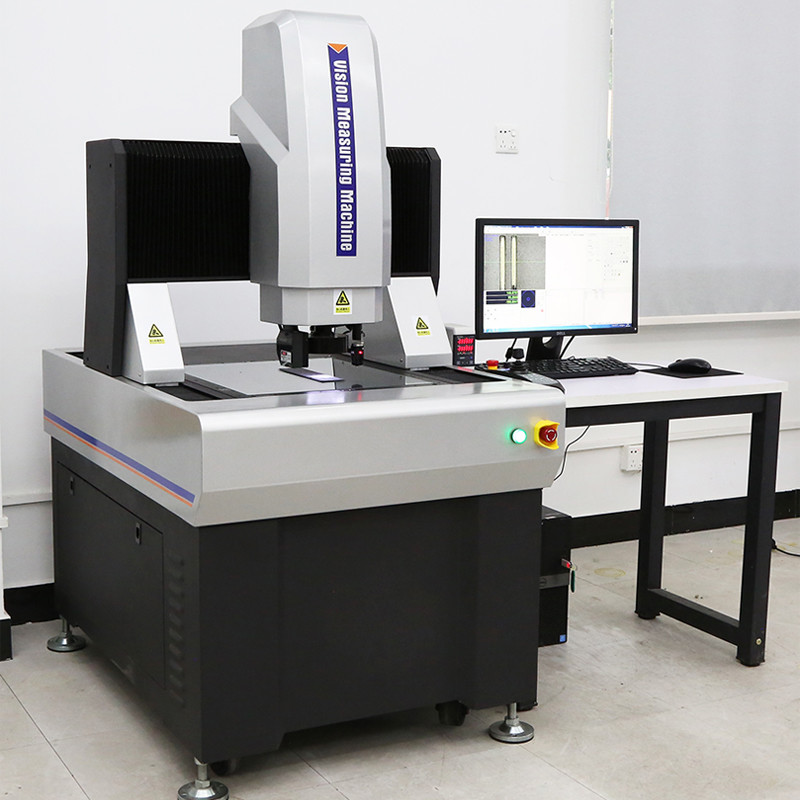

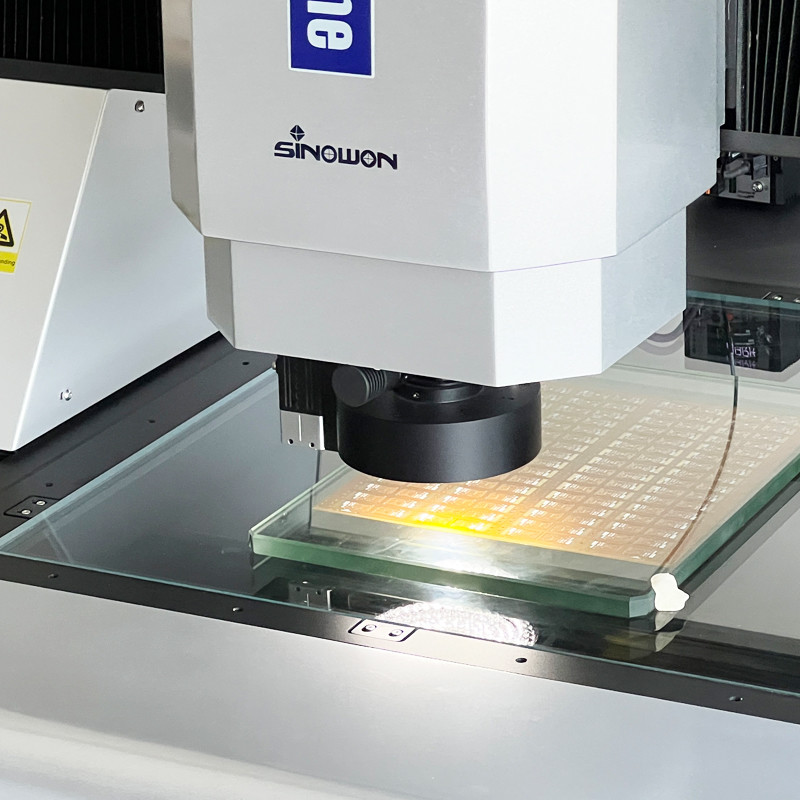

เครื่องวัดหลายประสาทสัมผัสอัตโนมัติ 3D ขนาดใหญ่ที่มีความแม่นยำสูง ซีรี่ส์ AutoVision15122
แนะนำผลิตภัณฑ์:
AutoVision คือเครื่องมือวัดการมองเห็นอัตโนมัติแบบสะพานเคลื่อนที่ที่มีความแม่นยำสูง ซึ่งออกแบบมาเพื่อการวัดที่มีความแม่นยำสูงและในสเกลขนาดใหญ่ การใช้โครงสร้างสะพานเคลื่อนที่ การวัดชิ้นงานที่อยู่นิ่ง รับประกันความแม่นยำและความเสถียรในการวัด เหมาะสำหรับอุตสาหกรรมอิเล็กทรอนิกส์ อุปกรณ์และเครื่องมือทางการแพทย์ การวัด LCD และการบินและอวกาศ และอุตสาหกรรมอื่นๆ
ลักษณะผลิตภัณฑ์ค-
ข้อมูลจำเพาะ:
| สินค้าโภคภัณฑ์ | เครื่องวิชันซิสเต็มอัตโนมัติสำหรับเดินทางขนาดใหญ่ที่มีความแม่นยำสูง ซีรีส์ AutoVision | ||||
| แบบอย่าง | ออโต้วิชั่น 1082 | ออโต้วิชั่น12102 | ออโต้วิชั่น15122 | ออโต้วิชั่น 18122 | |
| การเดินทางแกน X / Y (มม.) | 1,000*800 | 1200*1000 | 1500*1200 | 1800*1200 | |
| การเดินทางแกน Z (มม.) | 200 | ||||
| สเกลเชิงเส้นแกน X / Y / Z (um) | ความละเอียดมาตราส่วนเชิงเส้นของยุโรป: 0.1um | ||||
| โหมดการนำทาง | ระบบนำเชิงเส้นตรง P-Class Precision, ระบบนำรางเลื่อนคู่แบบรางคู่ | ||||

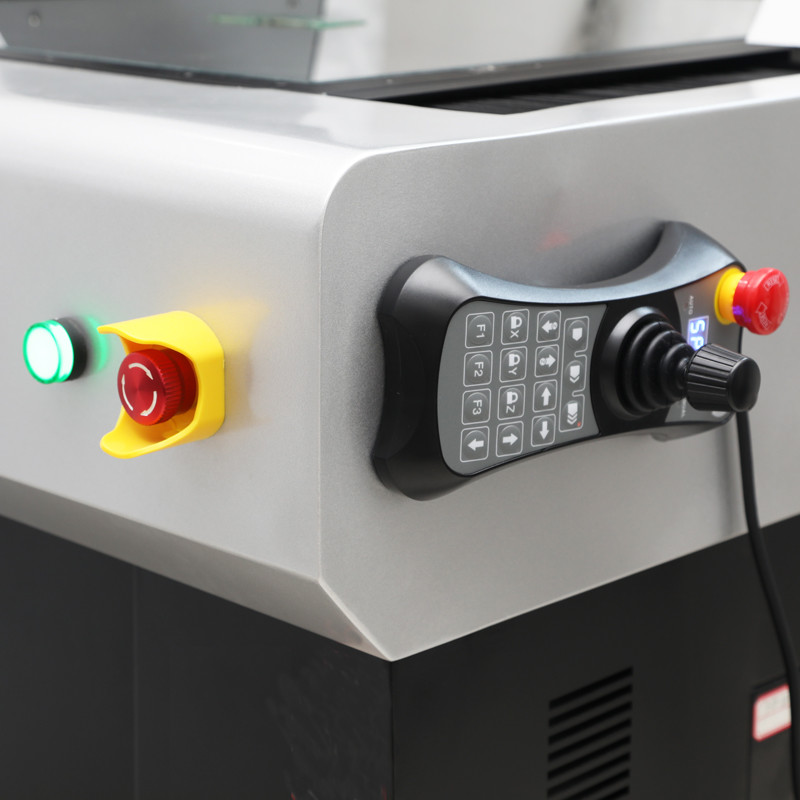

| โหมดการทำงาน | ตัวควบคุมจอยสติ๊ก, การทำงานของเมาส์, โปรแกรมตรวจจับอัตโนมัติ | ||||
| ความแม่นยำ* (อืม) | แกน XY: ≤3.5+L/200 | ||||
| แกน Z: ≤5.0+L/200 | |||||
| การทำซ้ำ (um) | 2um | ||||
|
การส่องสว่าง ระบบ |

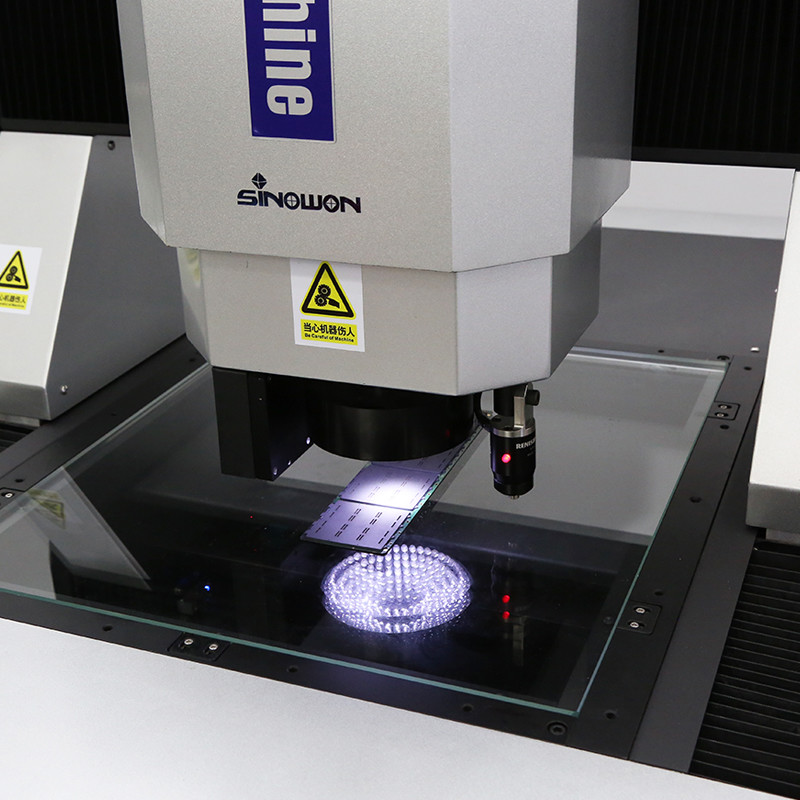

คอนทัวร์ | ไฟส่องสว่างแบบ LED รูปทรงขนาน | |||
| 0 ~ 255 การส่องสว่างพื้นผิว LED 5 วง 8 ส่วนแบบปรับได้แบบ Stepless | |||||
| พื้นผิว | |||||
| ระบบวิดีโอ** | กล้องถ่ายภาพสีดิจิตอลความละเอียดสูง 1/1.8" | ||||
|
เลนส์ซูมแบบใช้มอเตอร์ 8.3 เท่า; การขยายแสง: 0.6X~5.0X; การขยายวิดีโอ: 20X~170X (จอภาพ 21 นิ้ว) |
|||||
| ซอฟต์แวร์การวัด | iการวัด | ||||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | ||||
| ภาษา | สามารถเพิ่มภาษาอังกฤษ, จีนตัวย่อ, จีนตัวเต็ม, ภาษาอื่น ๆ ได้ | ||||
| สภาพแวดล้อมในการทำงาน | อุณหภูมิ 20°C±2°C อุณหภูมิเปลี่ยนแปลง <1°C/Hr; ความชื้น 30%~80%RH; การสั่นสะเทือน <0.02g's, ≤15Hz | ||||
| พาวเวอร์ซัพพลาย | AC220V/50เฮิร์ต; 110V/60Hz | ||||
| ขนาด(กxยxส) (มม.) | 1938*1350*1692 | 2179*1646*1874 | 2462*1770*1736 | 2762*1770*1736 | |
| ขนาดบรรจุ(กxยxส) (มม.) | 2500*1900*2200 | 2420*2060*2000 | 2700*2060*2000 | 3000*2060*2000 | |
| น้ำหนักสุทธิ (กก.) | 1500 | 2000 | 2200 | 2500 | |
บันทึก:
L คือความยาวที่วัดได้ (มม.) ความแม่นยำทางกลของแกน Z และความแม่นยำในการโฟกัสมีความสัมพันธ์อย่างมากกับพื้นผิวของชิ้นงาน
กำลังขยายเป็นค่าโดยประมาณ ซึ่งสัมพันธ์กับขนาดของจอภาพและความละเอียด
มุมมอง(มม.) = (เส้นทแยงมุม*แนวนอน*แนวตั้ง)
คำอธิบายรูปแบบการกำหนดค่าผลิตภัณฑ์ (ตัวอย่างด้วย AutoVision15122):
| หมวดหมู่สินค้า | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้าโภคภัณฑ์ |
การมองเห็นอัตโนมัติ 2.5D เครื่องวัด |
เครื่องวัดการสัมผัสและการมองเห็นอัตโนมัติ 3 มิติ | เครื่องวัดระยะด้วยเลเซอร์สแกนและการมองเห็นอัตโนมัติ 2.5D |
มัลติเซ็นเซอร์อัตโนมัติ 3 มิติ เครื่องวัด |
| แบบอย่าง | ออโต้วิชั่น15122A | ออโต้วิชั่น15122B | ออโต้วิชั่น15122C | ออโต้วิชั่น15122D |
| พิมพ์ | ก | บี | ค | ดี |
| ความสำคัญ | เซ็นเซอร์เลนส์ซูมออปติคอล | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์โพรบแบบสัมผัส | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์เลเซอร์ | เซ็นเซอร์เลนส์ซูม, เซ็นเซอร์หัววัดแบบสัมผัส และเซ็นเซอร์เลเซอร์ |
| ติดต่อโพรบ | ปราศจาก | MCP-Kit1 | ปราศจาก | MCP-Kit1 |
| โมดูลเลเซอร์ | ปราศจาก | ปราศจาก | ออมรอน เลเซอร์ | ออมรอน เลเซอร์ |
| เวอร์ชันซอฟต์แวร์ | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
เครื่องวัดการมองเห็นอัตโนมัติแบบ Moving Bridge รุ่นและข้อมูลจำเพาะ:
| แบบอย่าง | รหัส# | แบบอย่าง | รหัส# | แบบอย่าง | รหัส# | แบบอย่าง | รหัส# |
| ออโตวิชั่น432A |
523-180H |
ออโต้วิชั่น542A | 523-180จ | ออโต้วิชั่น652A | 523-180K | ออโตวิชั่น862A | 523-180L |
| ออโตวิชั่น432B | 523-280H | ออโต้วิชั่น542B | 523-280จ | ออโต้วิชั่น652B | 523-280K | ออโตวิชั่น862B | 523-280L |
| ออโตวิชั่น432C | 523-380H | ออโตวิชั่น542C | 523-380จ | ออโต้วิชั่น652C | 523-380K | ออโตวิชั่น862ซี | 523-380L |
| ออโตวิชั่น432D | 523-480H | ออโต้วิชั่น542D | 523-480จ | ออโต้วิชั่น652D | 523-480K | ออโตวิชั่น862D | 523-480L |
| แบบอย่าง | รหัส# | แบบอย่าง | รหัส# | แบบอย่าง | รหัส# | แบบอย่าง | รหัส# |
| ออโต้วิชั่น 1082เอ | 523-180ม | ออโต้วิชั่น12102A | 523-180N | ออโต้วิชั่น15122A | 523-180P | ออโต้วิชั่น 18122A | 523-180คิว |
| ออโต้วิชั่น1082B | 523-280ม | ออโต้วิชั่น12102B | 523-280N | ออโต้วิชั่น15122B | 523-280P | ออโต้วิชั่น18122B | 523-280Q |
| ออโตวิชั่น 1082ซี | 523-380ม | ออโต้วิชั่น12102C | 523-380N | ออโต้วิชั่น15122C | 523-380P | ออโต้วิชั่น18122C | 523-380Q |
| ออโต้วิชั่น1082D | 523-480ม | ออโต้วิชั่น12102D | 523-480N | ออโต้วิชั่น15122D | 523-480P | ออโต้วิชั่น18122D | 523-480Q |
| แบบอย่าง | รหัส# | แบบอย่าง | รหัส# | แบบอย่าง | รหัส# | แบบอย่าง | รหัส# |
| ออโต้วิชั่น26162A | 523-180R | ชิโนวิชั่น342เอ | 528-180H | ชิโนวิชั่น452เอ | 528-180จ | ชิโนวิชั่น562เอ | 528-180K |
| ออโต้วิชั่น26162B | 523-280R | ชิโนวิชั่น342บี | 528-280H | ชิโนวิชั่น452บี | 528-280จ | ชิโนวิชั่น562B | 528-280K |
| ออโต้วิชั่น26162C | 523-380R | ชิโนวิชั่น342ซี | 528-380H | ชิโนวิชั่น452ซี | 528-380จ | ชิโนวิชั่น562ซี | 528-380K |
| ออโต้วิชั่น26162D | 523-480R | ชิโนวิชั่น342ดี | 528-480H | ชิโนวิชั่น452D | 528-480จ | ชิโนวิชั่น562D | 528-480K |
การเคลื่อนย้ายเครื่องวัดการมองเห็นอัตโนมัติของสะพานตารางคู่มือการวัดพื้นที่:
| การท่องเที่ยว | แบบอย่าง | ความแม่นยำ | ระยะเคลื่อนที่แกน X มม | การเคลื่อนที่ของแกน Y มม | แกน Z ระยะเคลื่อนที่มาตรฐาน มม | แกน Z สูงสุด ระยะการเดินทางแบบกำหนดเอง มม | |
| E1x,ย | E1z | ||||||
| 300X400X200 | ชิโนวิชั่น342 | 1.2+ลิตร/200 | 3.0+ลิตร/200 | 400 | 300 | 200 | 400 |
| 400X500X200 | ชิโนวิชั่น452 | 500 | 400 | 200 | 400 | ||
| 500X600X200 | ชิโนวิชั่น562 | 600 | 500 | 200 | 400 | ||
| 400X300X200 | ออโต้วิชั่น432 | 1.8+ลิตร/200 | 4.0+ลิตร/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | ออโต้วิชั่น542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | ออโต้วิชั่น652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | ออโตวิชั่น862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | ออโต้วิชั่น 1082 | 2.0+ลิตร/200 | 5.0+ลิตร/200 | 800 | 1,000 | 200 | 300 |
| 1200X1000X200 | ออโต้วิชั่น12102 | 2.5+ลิตร/200 | 5.0+ลิตร/200 | 1,000 | 1200 | 200 | 300 |
| 1500X1200X200 | ออโต้วิชั่น15122 | 3.0+ลิตร/200 | 5.0+ลิตร/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | ออโต้วิชั่น 18122 | 3.5+ลิตร/200 | 5.0+ลิตร/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | ออโตวิชั่น20152 | 4.0+ลิตร/200 | 5.0+ลิตร/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | ออโต้วิชั่น26162 | 1600 | 2600 | 200 | 200 | ||
การประยุกต์ใช้ในอุตสาหกรรม:
เครื่องวัดแสง OMM หรือที่รู้จักในชื่อเครื่องวัดวิชันและเครื่องวัดแบบไม่สัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติ ด้วยการยกระดับอุตสาหกรรมที่มีความแม่นยำสูงและอุตสาหกรรมการผลิตขนาดเล็กที่ทันสมัย ทำให้ใช้วิธีการวัดด้วยภาพแบบไม่สัมผัสเพื่อการวัดที่รวดเร็วและแม่นยำ การวัดขนาดทางเรขาคณิตและความคลาดเคลื่อนทางเรขาคณิตเป็นสิ่งที่หลีกเลี่ยงไม่ได้
เครื่องวัดด้วยแสงเหมาะสำหรับทุกสาขาการใช้งานเพื่อวัตถุประสงค์ในการวัดพิกัด และมีการใช้กันอย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ เครื่องมือ ฮาร์ดแวร์ พลาสติก และอุตสาหกรรมอื่นๆ เช่น: แม่พิมพ์ สกรู โลหะ อุปกรณ์เสริม ยาง บอร์ด PCB สปริง ฮาร์ดแวร์ อิเล็กทรอนิกส์ พลาสติก การบิน การบินและอวกาศ ฯลฯ สามารถเอาชนะข้อบกพร่องของเวอร์เนียร์คาลิเปอร์ ไมโครมิเตอร์ และเครื่องฉายโปรไฟล์แบบดั้งเดิม ซึ่งเป็นเครื่องวัดที่มีความแม่นยำสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูงที่ผสานรวมเทคโนโลยีการประมวลผลภาพแบบออพติคัล เครื่องกล อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะวัดจะถูกขยายโดยระบบขยายแบบออปติคอล หลังจากที่ระบบกล้อง CCD รวบรวมคุณลักษณะของภาพและประมวลผลโดยอัลกอริธึมของคอมพิวเตอร์และซอฟต์แวร์แล้ว จะสามารถตรวจจับรูปร่างและพื้นผิว ขนาด มุม และตำแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยำต่างๆ ได้โดยอัตโนมัติ การตรวจสอบระดับไมโครและการควบคุมคุณภาพ ข้อมูลการวัดสามารถนำเข้าสู่ AUTOCAD เพื่อเป็นการเขียนแบบทางวิศวกรรมที่สมบูรณ์ และสามารถสร้างเอกสารใน DXF, IGS และรูปแบบอื่นๆ ได้ และยังสามารถนำเข้าสู่ซอฟต์แวร์วิเคราะห์ทางสถิติ WORD, EXCEL และ SPC เพื่อสร้าง CPK และรายงานทางสถิติต่างๆ
