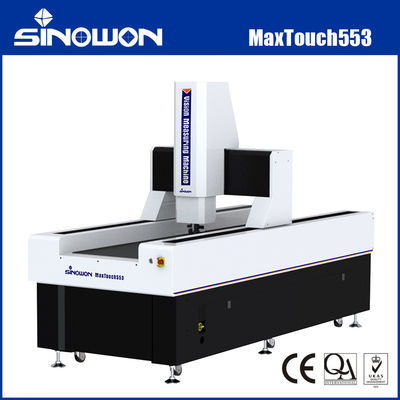

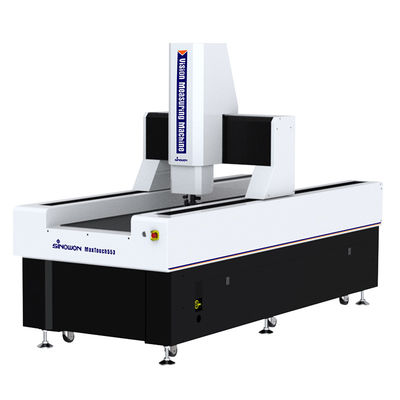

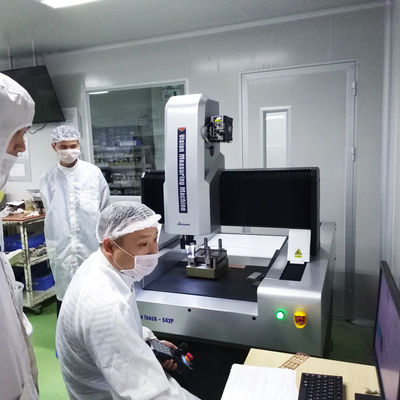

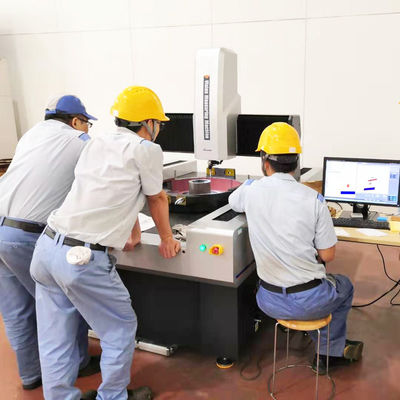

2เครื่องวัดสายตาอัตโนมัติแบบรับภาระสูงด้วยเลเซอร์ 5DMaxTouch553 ซีรี่ย์
การนําเสนอสินค้า:

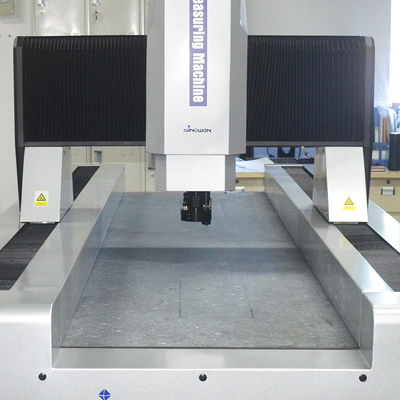

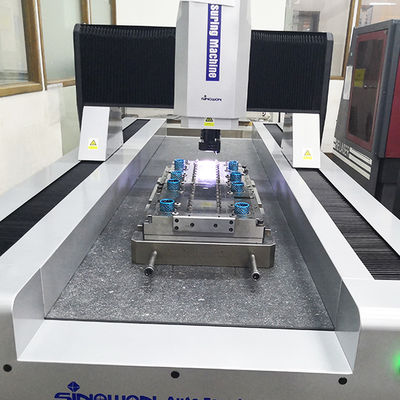

MaxTouch series เป็นเครื่องวัดสายตาแบบเคลื่อนไหวแบบสะพานแบบอัตโนมัติเต็ม ที่ออกแบบมาเพื่อการวัดความแม่นยําสูงและขนาดใหญ่ โดยใช้โครงสร้างแบบสะพานแบบเคลื่อนไหวเมื่อวัตถุที่วัดยังคงไม่เคลื่อนย้าย เพื่อให้แน่ใจว่าการวัดมีความแม่นยําและมั่นคงมันเหมาะสําหรับการวัดอุตสาหกรรม เช่น อิเล็กทรอนิกส์, อุปกรณ์การแพทย์, LCDs, ท้องอากาศ, และการบิน.
ลักษณะสินค้าc:
รายละเอียด:
| สินค้า | เครื่องวัดคอร์ดิเอนเต้และสายตาที่ใช้ภาระหนัก MaxTouch Series | |||
| รุ่น | MaxTouch553 | MaxTouch1653 | แม็กซ์ทัช10103 | |
| การเดินทางในแกน X/Y | (500*500) มม | (500*1600) มม. | (1000*1000) มม. | |
| Z Axis การเดินทาง | 300 มม. | |||
| ขอบเขต X/Y/Z | เปิดการกํากับ Grating, ความละเอียด: 0.1um | |||
| โหมดการนําทาง | รถไฟฟ้านําทางเส้นตรงความแม่นยํา | |||
| รูปแบบการทํางาน | เครื่องควบคุม joystick การทํางานด้วยหนู โปรแกรมตรวจจับอัตโนมัติ | |||
| ความแม่นยํา* | อัธยาศัยการทดสอบ | |||
|
อัธยาศัย: ≤4.0+L/200 ((um) |
||||
| ความซ้ํา | 5m | |||
|
การส่องแสง ระบบ |
รูปทรง | การส่องแสงแนวขนาน LED | ||
| 0~255 การส่องแสงพื้นผิว LED แบบปรับ 5 แหวน 8 ส่วน | ||||
| พื้นที่ | ||||
| ระบบวีดีโอ** | กล้องดิจิตอลสีความละเอียดสูง | |||
| 6.5X อัตโนมัติเลนส์ซูม; การขยายแสง: 0.7X ~ 4.5X, การขยายวีดีโอ: 20X ~ 129X (( 21.5 ช่องจอ) | ||||
| โปรแกรมวัด | iการวัด | |||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 bit | |||
| ภาษา | อังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่น ๆ สามารถเพิ่ม | |||
| สถานที่ทํางาน | อุณหภูมิ 20°C±2°C ระยะความชื้น<2°C/hr ความชื้น 30~80%, การสั่น<0.002g, <15Hz | |||
| พลังงาน | AC220V/50Hz; 110V/60Hz | |||
| ขนาด ((WxDxH) | (1146*1568*1874) มม | (1146*2759*1874) มม | (1646*2179*1874) มม | |
| น้ําหนักรวม/น้ําหนักสุทธิ | 2000/1500Kg | 2850/2500Kg | 2850/2500Kg | |
หมายเหตุ:
L คือความยาวที่วัด ((มม) ความแม่นยําทางกลของแกน Z และความแม่นยําของการโฟกัสมีความสัมพันธ์มากกับพื้นผิวของชิ้นงาน
การขยายคือค่าประมาณ มันเกี่ยวข้องกับมิติของจอและความละเอียด
สนามมอง ((มม) = (แนวฉาก*แนวราบ*แนวตั้ง)
คําอธิบายรุ่นการตั้งค่าสินค้า (ตัวอย่างกับ MaxTouch553)
| ประเภทสินค้า | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้า | 2.5D เครื่องวัดสายตาอัตโนมัติบรรทุกภาระสูง | เครื่องวัดสายตาอัตโนมัติแบบ 3 มิติ ที่บรรทุกภาระสูง | 2เครื่องวัดสายตาอัตโนมัติแบบรับภาระสูงด้วยเลเซอร์ 5D | เครื่องวัดสายตาอัตโนมัติแบบ 3 มิติ ประกอบหลายเครื่องสํารวจ |
| รุ่น | MaxTouch553A | MaxTouch553B | MaxTouch553C | MaxTouch553D |
| ประเภท | A | B | C | D |
| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | เซนเซอร์เลนส์ซูมและเซนเซอร์ซอนด์สัมผัส | เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ | เซนเซอร์เลนส์ซูม เซนเซอร์สัญจรสัมผัส และเซนเซอร์เลเซอร์ |
| โซนสัมผัส | โดยไม่มี | MCP-Kit1 | โดยไม่มี | MCP-Kit1 |
| โมดูลเลเซอร์ | โดยไม่มี | โดยไม่มี | ออมรอน เลเซอร์ | ออมรอน เลเซอร์ |
| เวอร์ชั่นโปรแกรม | iMeasuring4 การวัด1 | iMeasuring4 การวัด2 | iMeasuring5.0 | iMeasuring5.1 |
รูปแบบและรายละเอียดของเครื่องวัดสายตาภาระหนัก:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| MaxTouch553A | 525-180K | MaxTouch1653A | 525-180X | MaxTouch10103A |
525-180N |
| MaxTouch553B | 525-280K | MaxTouch1653B | 525-280X | MaxTouch10103B | 525-280N |
| MaxTouch553C | 525-380K | MaxTouch1653C | 525-380X | MaxTouch10103C | 525-380N |
| MaxTouch553D | 525-480K | MaxTouch1653D | 525-480X | MaxTouch10103D | 525-480N |
เครื่องวัดสายตาภาระหนัก ตารางคู่มือการวัดพื้นที่:
| การเดินทาง | รุ่น | ความถูกต้อง | X Axis การเดินทาง mm | การเดินทางในแกน Y mm | มาตรฐานแกน Z การเดินทาง mm | Z Axis ความยาวสูงสุดตามธรรมเนียม mm | |
| E1x,y | E1z | ||||||
| 500x500x300 | MaxTouch553 | 2.0+L/200 | 4.0+L/200 | 500 | 500 | 300 | 400 |
| 1600x500x300 | MaxTouch1653 | 3.0+L/200 | 4.0+L/200 | 500 | 1600 | 300 | 400 |
| 1000x1000x300 | แม็กซ์ทัช10103 | 2.5+L/200 | 4.0+L/200 | 1000 | 1000 | 300 | 400 |
รายละเอียดการเดินทางอื่น ๆ สามารถปรับแต่งตามความต้องการของลูกค้าได้
การตั้งค่าคอมพิวเตอร์ที่แนะนํา:
หัวใจของเครื่องวัดสายตาคือระบบควบคุมและโปรแกรมวัด และระบบคอมพิวเตอร์คือตัวนําหลักของการปฏิบัติงานทั้งหมด ซึ่งต้องการความมั่นคงและความสอดคล้องสูงปรับแต่งคอมพิวเตอร์ที่มีประสิทธิภาพสูง Optiplex desktop และ WIN 10/11 ระบบปฏิบัติการที่ได้รับอนุญาตแท้เพื่อแก้ปัญหาของคุณ.
การแนะนําโปรแกรม:
โปรแกรม iMeasuring เป็นโปรแกรมการวัดแบบมืออาชีพหลายเซนเซอร์ ซึ่งรวมกับผู้พัฒนาประสบการณ์ 10 ปีในอุตสาหกรรมการวัดและการวิจัยโปรแกรมหลักการการออกแบบคือการใช้งานที่เป็นมิตร, ฟังก์ชันที่แข็งแกร่ง ความแม่นยําและความมั่นคงสูง การบํารุงรักษาง่าย
● การออกแบบโครงสร้างซอฟต์แวร์ที่ดีเยี่ยมและเป้าหมายเป้าหมายอย่างสมบูรณ์แบบ เพื่อให้แน่ใจว่าซอฟต์แวร์มีความมั่นคงและน่าเชื่อถือ
● การสนับสนุนกับหลายภาษา ไม่จําเป็นต้องติดตั้งแพคภาษาและเปลี่ยนซอฟต์แวร์ ซึ่งสะดวกต่อลูกค้าท้องถิ่น
● โปรแกรมวิเคราะห์สถิติ SPC ที่มืออาชีพเชื่อมต่อกับโปรแกรมการวัด เพื่อทําความเข้าใจว่าข้อมูลสามารถส่งออกไปยังฐานข้อมูล SPC โดยอัตโนมัติโดยไม่ต้องใช้มือ
● โมเดลของซอฟต์แวร์เดียวกันจะถาวรฟรีในการอัพเดท มันสามารถช่วยลดปัญหาอื่น ๆ ให้ลูกค้า
● ด้วยอัลการิทึมการค้นหาขอบที่แข็งแรง ซึ่งสามารถช่วยให้ได้ขอบของเงาหรือภาพที่มืด และให้ความแม่นยําสูง
● โปรแกรมสามารถจําแนกและวัดเส้น, วงกลม, สายโค้ง และองค์ประกอบอื่น ๆ ได้โดยอัตโนมัติ
● มันขึ้นอยู่กับองค์ประกอบที่แตกต่างกันและจําหน่ายหลายองค์ประกอบการก่อสร้างฟังก์ชัน เช่น การถ่ายทอด, การหมุน, การสกัด, การผสมผสาน, ทิศตรง, ยืนหยัด, กระจก, symmetry, การตัด,ติดเป็นต้น
● ซอฟต์แวร์มีฟังก์ชันการตั้งจุดหยุด สามารถเปลี่ยนระหว่างการวัดด้วยมือและการวัดด้วยอัตโนมัติได้
การใช้งานในอุตสาหกรรม:
เครื่องวัดด้วยแสง OMM หรือยังเรียกว่า เครื่องวัดด้วยสายตา และ เครื่องวัดโดยไม่ต้องสัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติกับการปรับปรุงอุตสาหกรรมที่ทันสมัย ความแม่นยําสูงและอุตสาหกรรมการผลิตขนาดเล็ก, มันใช้วิธีการวัดภาพออทติกที่ไม่ติดต่อเพื่อวัดอย่างรวดเร็วและแม่นยํา การวัดขนาดเรขาคณิตและความพอใจเรขาคณิตกลายเป็นสิ่งที่เลี่ยงไม่ได้
เครื่องวัดแสงเหมาะสําหรับทุกสาขาการใช้งานเพื่อวัดพิกัด และถูกใช้อย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ อุปกรณ์พลาสติกและอุตสาหกรรมอื่น ๆเช่น: โมลด์, สกรู, โลหะ, อุปกรณ์เสริม, ยาง, บอร์ด PCB, สปริง, อุปกรณ์อุปกรณ์อิเล็กทรอนิกส์, พลาสติก, การบิน, ท้องอากาศ, ฯลฯไมโครเมตรและโปรไฟล์โปรเจคเตอร์ ซึ่งเป็นเครื่องวัดความแม่นยําสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง ที่บูรณาการเทคโนโลยีการประมวลภาพทางออปติกส์, แม็กนิค, อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะถูกวัดจะถูกขยายโดยระบบการขยายแสง หลังจากที่ลักษณะของภาพถูกรวบรวมโดยระบบกล้อง CCD และประมวลผลโดยคอมพิวเตอร์และโปรแกรมอัลการิทึมรูปทรงและรูปร่างผิว, ขนาด, มุมและตําแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยําต่างๆ สามารถตรวจจับโดยอัตโนมัติ.ข้อมูลการวัดสามารถนําเข้าใน AUTOCAD เพื่อกลายเป็นภาพวาดวิศวกรรมที่สมบูรณ์แบบ, และเอกสารในรูปแบบ DXF, IGS และรูปแบบอื่น ๆ สามารถผลิตได้ และยังสามารถนําเข้าไปใน WORD, EXCEL และซอฟต์แวร์การวิเคราะห์สถิติ SPC เพื่อผลิต CPK และรายงานสถิติต่างๆ
