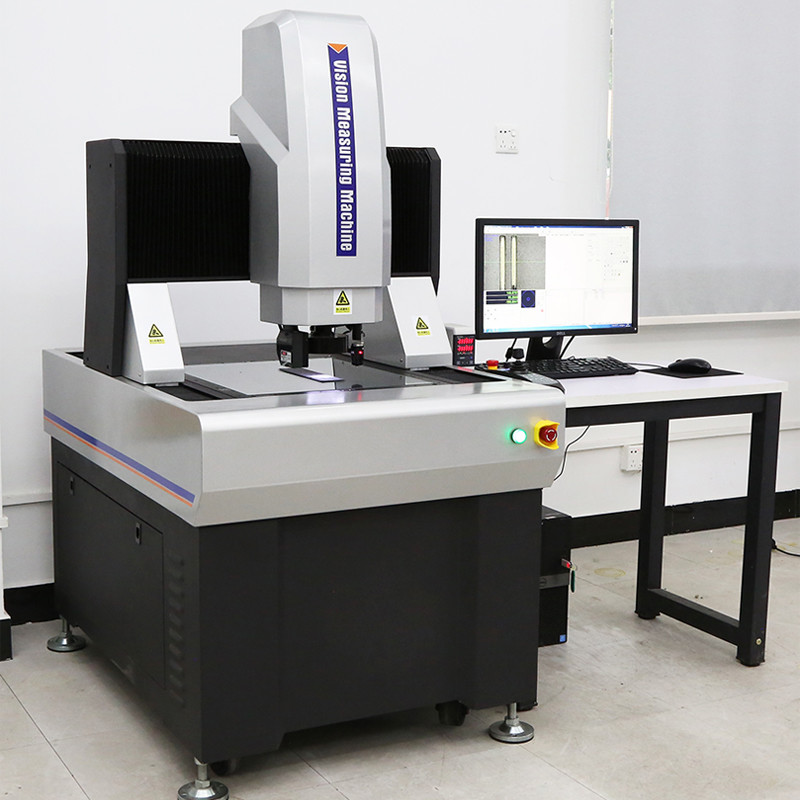

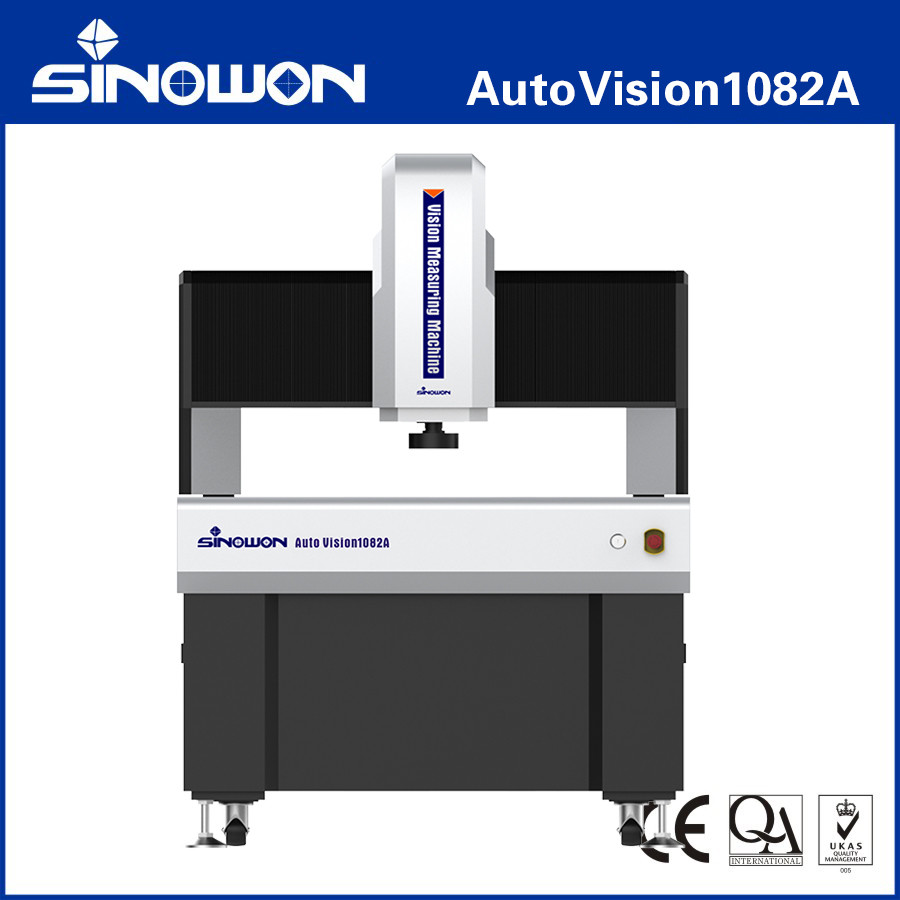

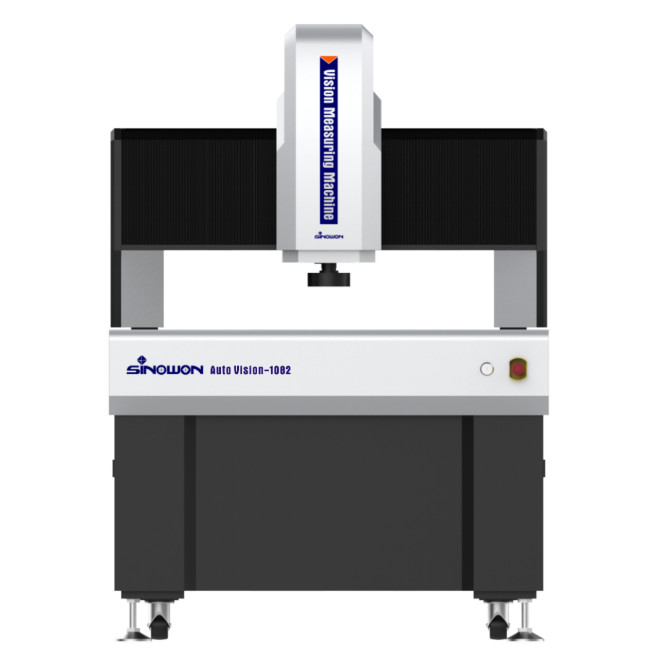

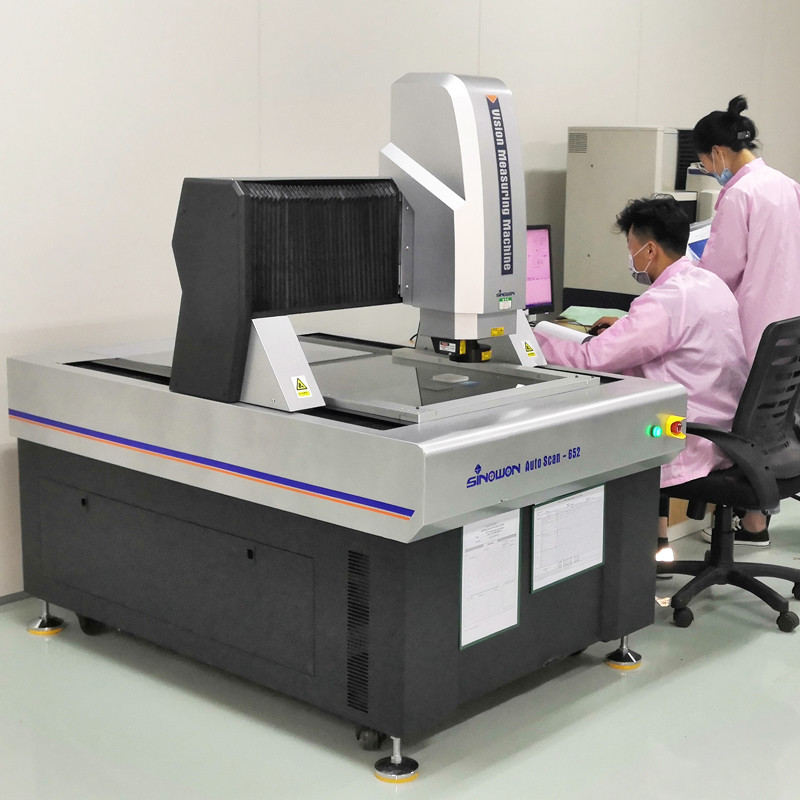

เครื่องวัดสายตาอัตโนมัติขนาดใหญ่ความแม่นยําสูงรุ่น AutoVision1082
การนําเสนอสินค้า:
AutoVision เป็นเครื่องวัดสายตาอัตโนมัติแบบสะพานเคลื่อนที่ความแม่นยําสูงที่ออกแบบมาเพื่อการวัดความแม่นยําสูงและขนาดใหญ่ โดยใช้โครงสร้างสะพานเคลื่อนที่การวัดชิ้นงาน, รับประกันการวัดความแม่นยําและความมั่นคง, เหมาะสําหรับอุตสาหกรรมอิเล็กทรอนิกส์, อุปกรณ์การแพทย์และอุปกรณ์, การวัด LCD และอากาศและอุตสาหกรรมอื่น ๆ.
ลักษณะสินค้าc:
รายละเอียด:
| สินค้า | เครื่องมองเห็นอัตโนมัติ ขนาดใหญ่ ความแม่นยําสูง เครื่องมองเห็นอัตโนมัติ | ||||
| รุ่น | AutoVision1082 | AutoVision12102 | AutoVision15122 | ออโตวิชั่น18122 | |
| การเดินทางของแกน X/Y (มม) | 1000*800 | 1200*1000 | 1500*1200 | 1800*1200 | |
| การเดินทางของแกน Z (mm) | 200 | ||||
| ขนาดเส้นของแกน X/Y/Z (mm) | ความละเอียดในระดับเส้นตรงยุโรป: 0.1mm | ||||
| โหมดการนําทาง | คลาส P-Class Precision ลินิเออเรอร์ไกด์, ไกด์สไลเดอร์คู่สองสาย | ||||
| รูปแบบการทํางาน | เครื่องควบคุม joystick การทํางานของหนู โปรแกรมการตรวจจับอัตโนมัติ | ||||
| ความแม่นยํา* (mm) | แกน XY:≤3.5+L/200 | ||||
| อัธยาศัย: ≤5.0+L/200 | |||||
| ความซ้ํา (mm) | 2m | ||||
|

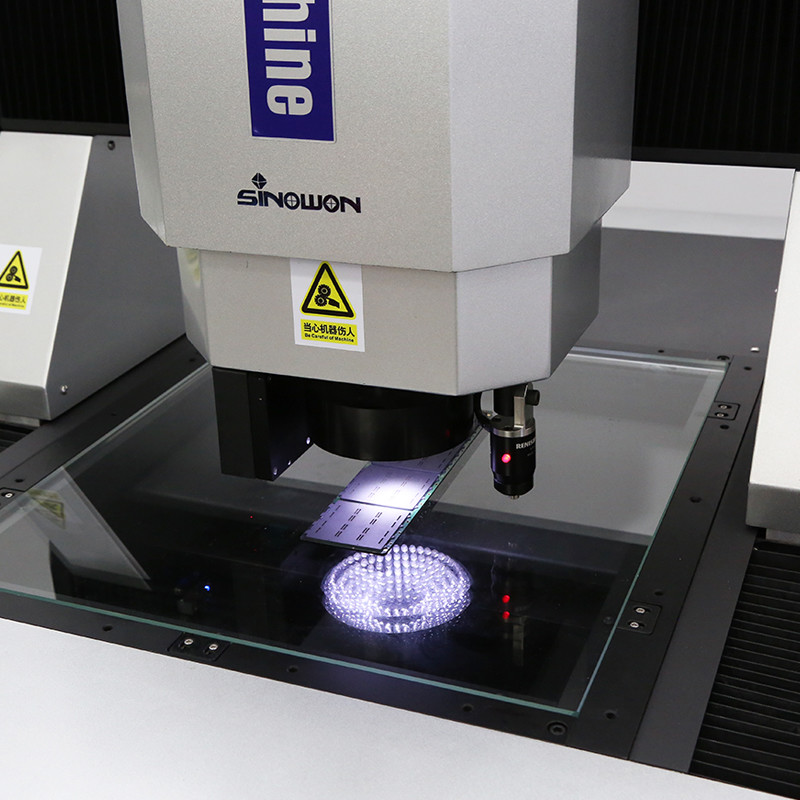

การส่องแสง ระบบ |
รูปทรง | การส่องแสงแนวขนาน LED | |||
| 0~255 การส่องแสงพื้นผิว LED แบบปรับ 5 แหวน 8 ส่วน | |||||
| พื้นที่ | |||||
| ระบบวีดีโอ** | กล้องดิจิตอลสีความละเอียดสูง | ||||
|
8.3X เครื่องขยายวงจร; การขยายแสง: 0.6X ~ 5.0X; การขยายวีดีโอ: 20X ~ 170X (21 ′′ มอนิเตอร์) |
|||||
| โปรแกรมวัด | iการวัด | ||||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | ||||
| ภาษา | อังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่น ๆ สามารถเพิ่ม | ||||
| สถานที่ทํางาน | อุณหภูมิ 20°C±2°C, การเปลี่ยนแปลงอุณหภูมิ<1°C/Hr; ความชื้น 30%~80%RH; การสั่นสะเทือน<0.02g's, ≤15Hz | ||||
| พลังงาน | AC220V/50Hz; 110V/60Hz | ||||
| ขนาด ((WxDxH) (mm) | 1938*1350*1692 | 2179 * 1646 * 1874 | 2462*1770*1736 | 2762*1770*1736 | |
| ขนาดบรรจุ ((WxDxH) (mm) | 2500*1900*2200 | 2420*2060*2000 | 2700*2060*2000 | 3000*2060*2000 | |
| น้ําหนักสุทธิ (kg) | 1500 | 2000 | 2200 | 2500 | |
หมายเหตุ:
L คือความยาวที่วัด ((มม) ความแม่นยําทางกลของแกน Z และความแม่นยําของการโฟกัสมีความสัมพันธ์มากกับพื้นผิวของชิ้นงาน
การขยายคือค่าประมาณ มันเกี่ยวข้องกับมิติของจอและความละเอียด
สนามมอง ((มม) = (แนวฉาก*แนวราบ*แนวตั้ง)
คําอธิบายรุ่นการตั้งค่าสินค้า ((ตัวอย่างกับ AutoVision 1082):
| ประเภทสินค้า | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้า |
2.5D การมองเห็นอัตโนมัติ เครื่องวัด |
เครื่องวัด 3 มิติอัตโนมัติ | 2.5D เครื่องวัดเลเซอร์สแกนและสายตาอัตโนมัติ |
3 มิติ อัตโนมัติ Multisensory เครื่องวัด |
| รุ่น | AutoVision1082A | AutoVision1082B | ออโตวิชั่น1082C | AutoVision1082D |
| ประเภท | A | B | C | D |
| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | เซนเซอร์เลนส์ซูมและเซนเซอร์ซอนด์สัมผัส | เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ | เซนเซอร์เลนส์ซูม เซนเซอร์สัญจรสัมผัส และเซนเซอร์เลเซอร์ |
| โซนสัมผัส | โดยไม่มี | MCP-Kit1 | โดยไม่มี | MCP-Kit1 |
| โมดูลเลเซอร์ | โดยไม่มี | โดยไม่มี | ออมรอน เลเซอร์ | ออมรอน เลเซอร์ |
| เวอร์ชั่นโปรแกรม | iMeasuring4 การวัด1 | iMeasuring4 การวัด2 | iMeasuring5.0 | iMeasuring5.1 |
เครื่องวัดสายตาอัตโนมัติสะพานเคลื่อนย้าย รูปแบบและรายละเอียด:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| AutoVision 432A |
523-180H |
ออโตวิชั่น 542A | 523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L |
| AutoVision432B | 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L |
| AutoVision 432C | 523-380H | ออโตวิชั่น 542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L |
| AutoVision 432D | 523-480H | ออโตวิชั่น 542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L |
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| AutoVision1082A | 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q |
| AutoVision1082B | 523-280M | AutoVision12102B | 523-280N | ออโตวิชั่น15122B | 523-280P | AutoVision18122B | 523-280Q |
| ออโตวิชั่น1082C | 523-380M | AutoVision12102C | 523-380N | ออโตวิชั่น15122C | 523-380P | ออโตวิชั่น18122C | 523-380Q |
| AutoVision1082D | 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q |
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| AutoVision26162A | 523-180R | ซีโนวิชั่น 342A | 528-180H | ซีโนวิชั่น 452A | 528-180J | ซีโนวิชั่น 562A | 528-180K |
| AutoVision26162B | 523-280R | ซีโนวิชั่น 342B | 528-280H | ซีโนวิชั่น 452B | 528-280J | ซีโนวิชั่น 562B | 528-280K |
| ออโตวิชั่น26162C | 523-380R | ซีโนวิชั่น 342C | 528-380H | ซีโนวิชั่น 452C | 528-380J | ซีโนวิชั่น 562C | 528-380K |
| AutoVision26162D | 523-480R | ซีโนวิชั่น 342D | 528-480H | ซีโนวิชั่น 452D | 528-480J | ซีโนวิชั่น 562D | 528-480K |
สะพานเคลื่อนที่ มุมมองอัตโนมัติ เครื่องวัดเครื่องวัดพื้นที่
| การเดินทาง | รุ่น | ความถูกต้อง | X Axis การเดินทาง mm | Y Axis Travelmm การเดินทางของแกน | Z Axis การเดินทางมาตรฐาน mm | Z Axis สูงสุด การเดินทางตามสั่ง mm | |
| E1x,y | E1z | ||||||
| 300X400X200 | ซีโนวิชั่น 342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400X500X200 | ซีโนวิชั่น 452 | 500 | 400 | 200 | 400 | ||
| 500X600X200 | ซีโนวิชั่น 562 | 600 | 500 | 200 | 400 | ||
| 400X300X200 | AutoVision 432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | AutoVision542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | AutoVision652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | AutoVision862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | ออโตวิชั่น18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | ออโตวิชั่น26162 | 1600 | 2600 | 200 | 200 | ||
การใช้งานในอุตสาหกรรม:
เครื่องวัดด้วยแสง OMM หรือยังเรียกว่า เครื่องวัดด้วยสายตา และ เครื่องวัดโดยไม่ต้องสัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติกับการปรับปรุงอุตสาหกรรมที่ทันสมัย ความแม่นยําสูงและอุตสาหกรรมการผลิตขนาดเล็ก, มันใช้วิธีการวัดภาพออทติกที่ไม่ติดต่อเพื่อวัดอย่างรวดเร็วและแม่นยํา การวัดขนาดเรขาคณิตและความพอใจเรขาคณิตกลายเป็นสิ่งที่เลี่ยงไม่ได้
เครื่องวัดแสงเหมาะสําหรับทุกสาขาการใช้งานเพื่อวัดพิกัด และถูกใช้อย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ อุปกรณ์พลาสติกและอุตสาหกรรมอื่น ๆเช่น: โมลด์, สกรู, โลหะ, อุปกรณ์เสริม, ยาง, บอร์ด PCB, สปริง, อุปกรณ์อุปกรณ์อิเล็กทรอนิกส์, พลาสติก, การบิน, ท้องอากาศ, ฯลฯไมโครเมตรและโปรไฟล์โปรเจคเตอร์ ซึ่งเป็นเครื่องวัดความแม่นยําสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง ที่บูรณาการเทคโนโลยีการประมวลภาพทางออปติกส์, แม็กนิค, อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะถูกวัดจะถูกขยายโดยระบบการขยายแสง หลังจากที่ลักษณะของภาพถูกรวบรวมโดยระบบกล้อง CCD และประมวลผลโดยคอมพิวเตอร์และโปรแกรมอัลการิทึมรูปทรงและรูปร่างผิว, ขนาด, มุมและตําแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยําต่างๆ สามารถตรวจจับโดยอัตโนมัติ.ข้อมูลการวัดสามารถนําเข้าใน AUTOCAD เพื่อกลายเป็นภาพวาดวิศวกรรมที่สมบูรณ์แบบ, และเอกสารในรูปแบบ DXF, IGS และรูปแบบอื่น ๆ สามารถผลิตได้ และยังสามารถนําเข้าไปใน WORD, EXCEL และซอฟต์แวร์การวิเคราะห์สถิติ SPC เพื่อผลิต CPK และรายงานสถิติต่างๆ
