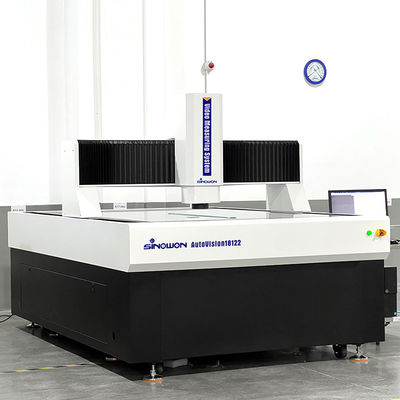

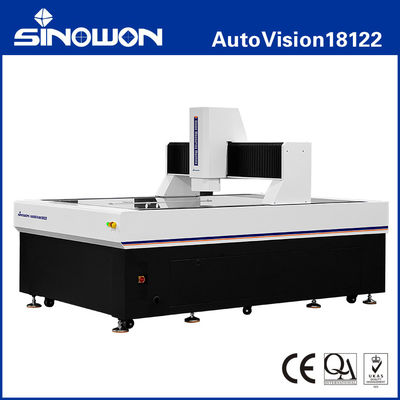

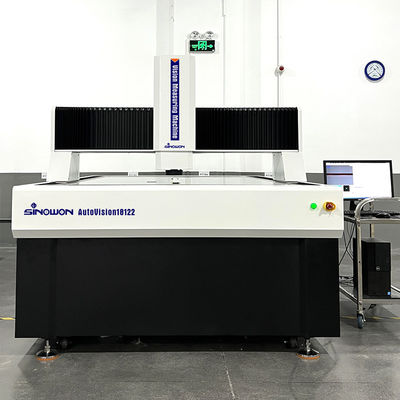

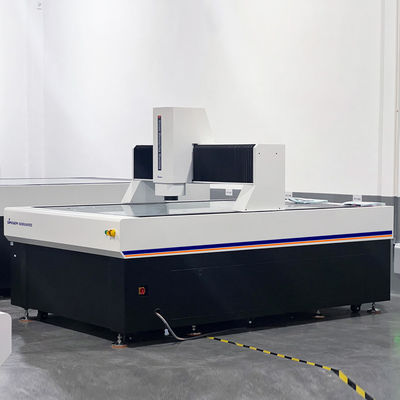

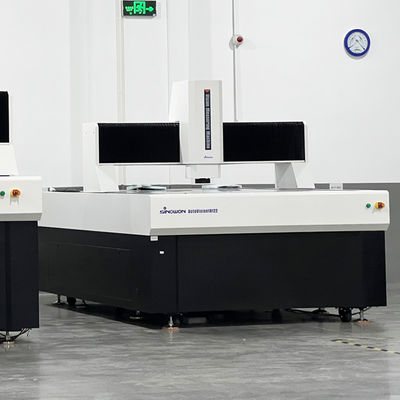

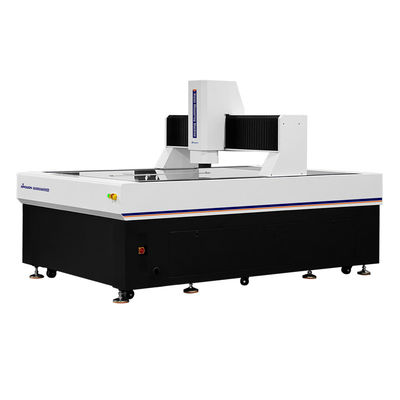

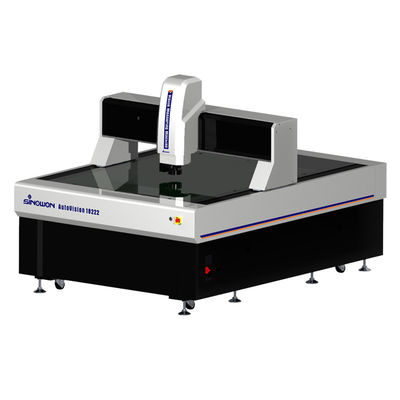

เครื่องวัดวิสัยทัศน์อัตโนมัติแบบเดินทางขนาดใหญ่ที่มีความแม่นยำสูงAutoVision18122 Series
บทนำผลิตภัณฑ์:
AutoVision เป็นเครื่องมือวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่ที่มีความแม่นยำสูง ออกแบบมาสำหรับการวัดที่มีความแม่นยำสูงและขนาดใหญ่ ใช้โครงสร้างสะพานเคลื่อนที่ วัดชิ้นงานอยู่นิ่ง รับประกันความแม่นยำและความเสถียร เหมาะสำหรับอุตสาหกรรมอิเล็กทรอนิกส์ เครื่องมือและอุปกรณ์ทางการแพทย์ การวัด LCD และอุตสาหกรรมอื่นๆ เช่น อวกาศ
คุณสมบัติของผลิตภัณฑ์c:
ข้อมูลจำเพาะ:
| สินค้า | เครื่องวัดวิสัยทัศน์อัตโนมัติแบบเดินทางขนาดใหญ่ที่มีความแม่นยำสูง AutoVision Series | ||||
| ความแม่นยำ | 2.0+L/200 | 2.5+L/200 | 3.0+L/200 | 3.5+L/200 | |
| ระยะการเดินทางแกน X/Y (มม.) | 1000*800 | 1200*1000 | 1500*1200 | 1800*1200 | |
| ระยะการเดินทางแกน Z (มม.) | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | ||||
| สเกลเชิงเส้นแกน X/Y/Z (um) | ความละเอียดสเกลเชิงเส้นยุโรป: 0.1um | ||||
| โหมดการนำทาง | รางนำเชิงเส้นความแม่นยำระดับ P, รางเลื่อนคู่แบบรางคู่ | ||||
| โหมดการทำงาน | ตัวควบคุมจอยสติ๊ก การทำงานด้วยเมาส์ โปรแกรมตรวจจับอัตโนมัติ | ||||
| ความแม่นยำ* (um) | แกน XY: ≤3.5+L/200 | ||||
| แกน Z: ≤5.0+L/200 | |||||
| ความสามารถในการทำซ้ำ (um) | 2um | ||||
|
การส่องสว่าง ระบบ |
คอนทัวร์ | ไฟส่องสว่างคอนทัวร์ LED แบบขนาน | |||
| ไฟส่องสว่างพื้นผิว LED 5 วงแหวน 8 ส่วนที่ปรับได้แบบไม่มีขั้นบันได 0~255 | |||||
| พื้นผิว | |||||
| ระบบวิดีโอ** | กล้องสีดิจิตอลความละเอียดสูง 1/1.8" | ||||
|
เลนส์ซูมแบบใช้มอเตอร์ 8.3X; กำลังขยายทางแสง: 0.6X~5.0X; กำลังขยายวิดีโอ: 20X~170X (จอภาพ 21”) |
|||||
| ซอฟต์แวร์การวัด | iMeasuring | ||||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | ||||
| ภาษา | อังกฤษ, จีนตัวย่อ, จีนตัวเต็ม, สามารถเพิ่มภาษาอื่นๆ ได้ | ||||
| สภาพแวดล้อมการทำงาน | อุณหภูมิ 20℃±2℃, การเปลี่ยนแปลงอุณหภูมิ<1℃/ชม.; ความชื้น 30%~80%RH; การสั่นสะเทือน<0.02g's, ≤15Hz | ||||
| แหล่งจ่ายไฟ | AC220V/50Hz; 110V/60Hz | ||||
| ขนาด (กว้างxลึกxสูง) (มม.) | 1938*1350*1692 | 2179*1646*1874 | 2462*1770*1736 | 2762*1770*1736 | |
| ขนาดบรรจุภัณฑ์ (กว้างxลึกxสูง) (มม.) | 2500*1900*2200 | 2420*2060*2000 | 2700*2060*2000 | 3000*2060*2000 | |
| น้ำหนักสุทธิ (กก.) | 2000 | 200 | 2200 | 2500 | |
หมายเหตุ:
L คือความยาวที่วัดได้ (มม.) ความแม่นยำทางกลของแกน Z และความแม่นยำในการโฟกัสมีความสัมพันธ์อย่างมากกับพื้นผิวของชิ้นงาน
กำลังขยายเป็นค่าโดยประมาณ มันเกี่ยวข้องกับขนาดของจอภาพและความละเอียด
ขอบเขตการมองเห็น (มม.) = (แนวทแยงมุม*แนวนอน*แนวตั้ง)
คำอธิบายรุ่นการกำหนดค่าผลิตภัณฑ์ (ตัวอย่าง AutoVision 18122):
| หมวดหมู่สินค้า | 2.5D | 3D | 2.5D | 3D |
| สินค้า |
วิสัยทัศน์อัตโนมัติ 2.5D รุ่น |
เครื่องวัดวิสัยทัศน์และสัมผัสอัตโนมัติ 3D | เครื่องวัดวิสัยทัศน์และเลเซอร์สแกนอัตโนมัติ 2.5D |
เครื่องวัดหลายเซ็นเซอร์อัตโนมัติ 3D รุ่น |
| ความแม่นยำ | 523-180Q | 523-280Q | 523-380Q | 523-480Q |
| A | B | C | D | ความสำคัญ |
| เซ็นเซอร์เลนส์ซูมแบบออปติคอล | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์โพรบสัมผัส | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์เลเซอร์ | เซ็นเซอร์เลนส์ซูม, เซ็นเซอร์โพรบสัมผัส และเซ็นเซอร์เลเซอร์ | โพรบสัมผัส |
| ไม่มี | Omron Lazer | โมดูลเลเซอร์ | Omron Lazer | โมดูลเลเซอร์ |
| ไม่มี | Omron Lazer | Omron Lazer | เวอร์ชันซอฟต์แวร์ | เวอร์ชันซอฟต์แวร์ |
| iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 | รุ่นและข้อมูลจำเพาะของเครื่องวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่: |
รุ่น
| ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A |
| 523-180H |
AutoVision542A |
523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L | AutoVision432B |
| 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L | AutoVision432C |
| 523-380H | AutoVision542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L | AutoVision432D |
| 523-480H | AutoVision542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L | รุ่น |
| ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A |
| 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q | AutoVision1082B |
| 523-280M | AutoVision12102B | 523-280N | AutoVision15122B | 523-280P | AutoVision18122B | 523-280Q | AutoVision1082C |
| 523-380M | AutoVision12102C | 523-380N | AutoVision15122C | 523-380P | AutoVision18122C | 523-380Q | AutoVision1082D |
| 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q | รุ่น |
| ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A | ความแม่นยำ | AutoVision26162A |
| 523-180R | SinoVision342A | 528-180H | SinoVision452A | 528-180J | SinoVision562A | 528-180K | AutoVision26162B |
| 523-280R | SinoVision342B | 528-280H | SinoVision452B | 528-280J | SinoVision562B | 528-280K | AutoVision26162C |
| 523-380R | SinoVision342C | 528-380H | SinoVision452C | 528-380J | SinoVision562C | 528-380K | AutoVision26162D |
| 523-480R | SinoVision342D | 528-480H | SinoVision452D | 528-480J | SinoVision562D | 528-480K | ตารางแนะนำพื้นที่การวัดเครื่องวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่: |
ระยะการเดินทาง
| รุ่น | ความแม่นยำ | ระยะการเดินทางแกน X มม. | ระยะการเดินทางแกน Y มม. | ระยะการเดินทางมาตรฐานแกน Z มม. | แกน Z สูงสุด | ระยะการเดินทางแบบกำหนดเอง มม. E1x,y | |
| E1z | 300X400X200 | ||||||
| SinoVision342 | 1.2+L/200 | 3.0+L/200 | 5.0+L/200 | 1000X800X200 | 1800X1200X200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 |
| SinoVision452 | 500 | 600 | 1000X800X200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 | ||
| SinoVision562 | 600 | 800 | 600 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 | ||
| AutoVision432 | 1.8+L/200 | 4.0+L/200 | 5.0+L/200 | 1800X1200X200 | 1000X800X200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 |
| AutoVision542 | 400 | 1000X800X200 | 600 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 | ||
| AutoVision652 | 500 | 600 | 800 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 | ||
| AutoVision862 | 600 | 800 | 1000 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1000X800X200 | ||
| AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 1500 | 1000 | 1200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1800X1200X200 |
| AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1500 | 1200 | 1800 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1800X1200X200 |
| AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1500 | 1800 | 2000 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 1800X1200X200 |
| AutoVision18122 | 3.5+L/200 | 5.0+L/200 | 1500 | 1800 | 200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า |
| AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า |
| AutoVision26162 | 1600 | 2600 | 200 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | ||
