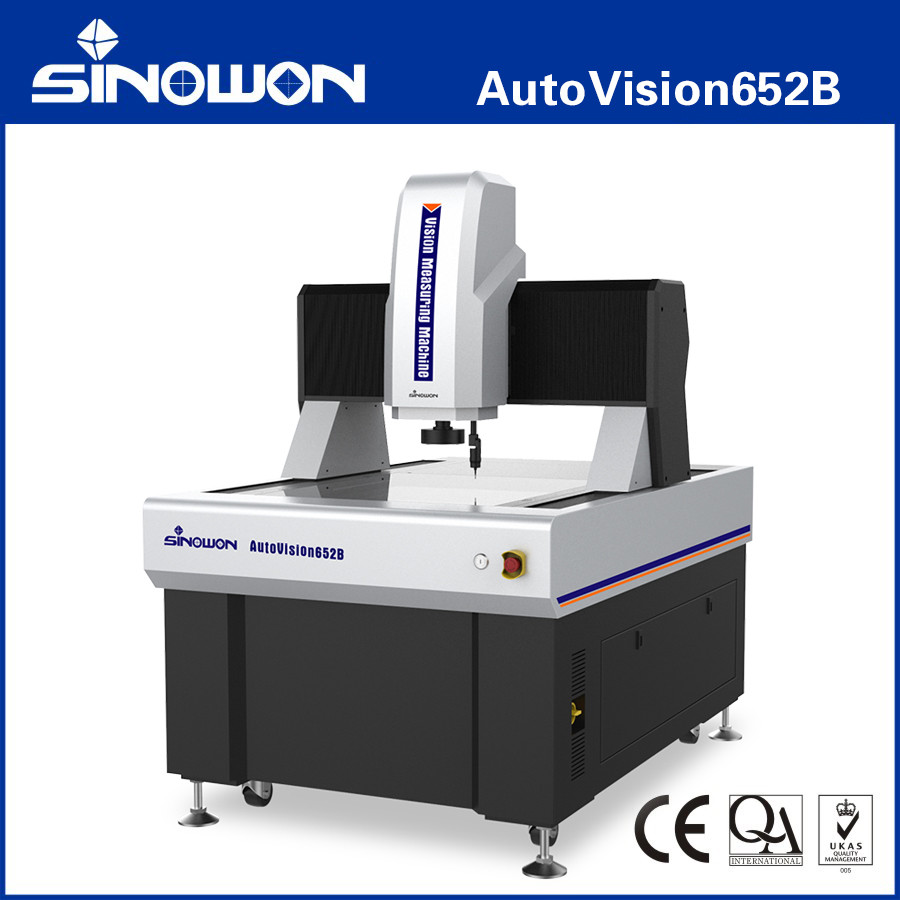

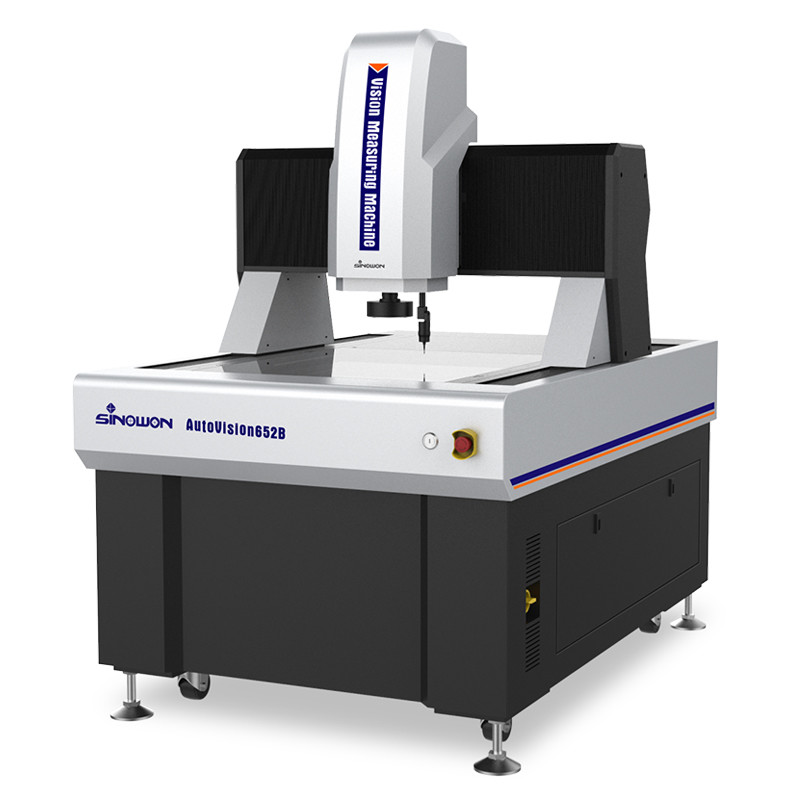

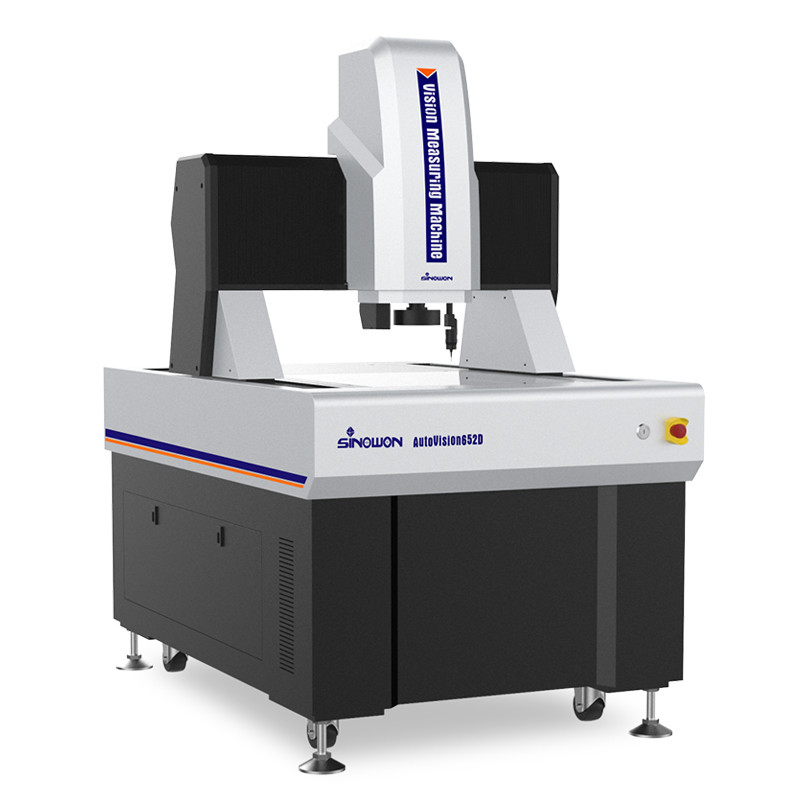

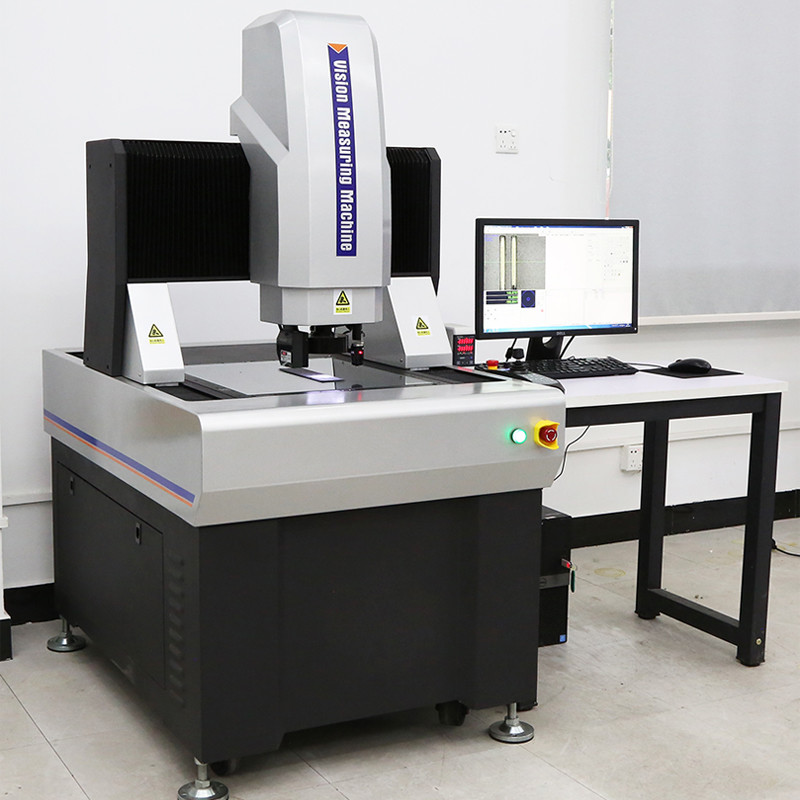

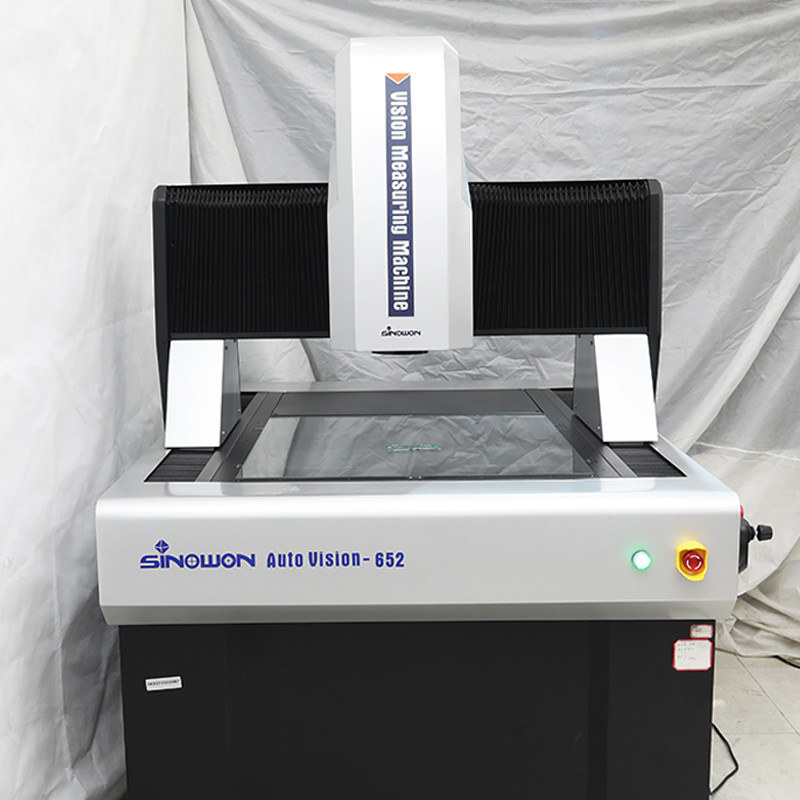

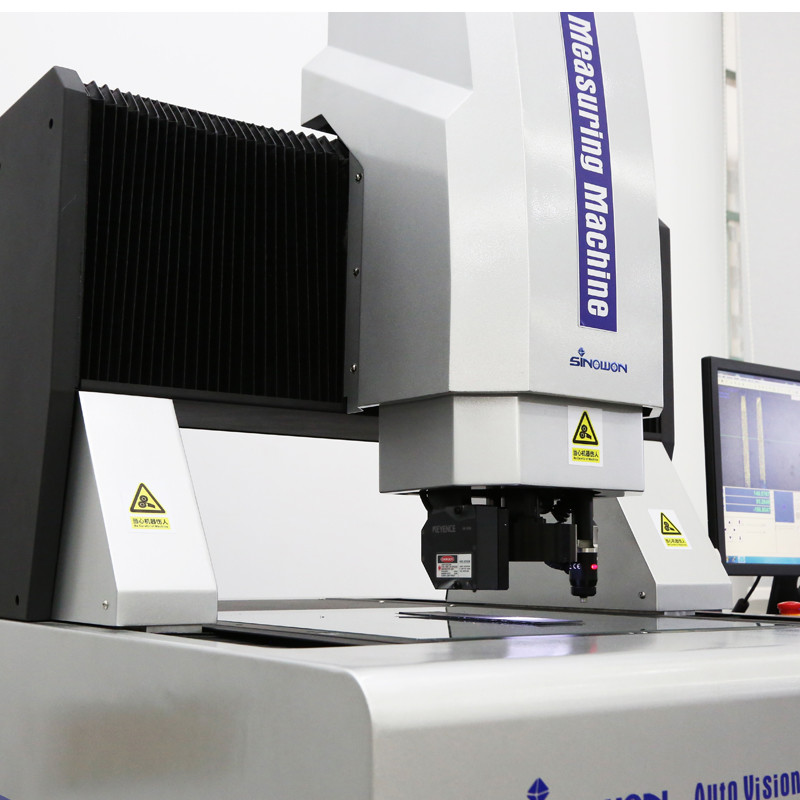

เครื่องวัดวิสัยทัศน์อัตโนมัติ 3 มิติแบบสะพานเคลื่อนที่รุ่น AutoVision652B
บทนำผลิตภัณฑ์:
AutoVision เป็นเครื่องมือวัดภาพอัตโนมัติแบบสะพานเคลื่อนที่ความแม่นยำสูง ออกแบบมาสำหรับการวัดความแม่นยำสูงและขนาดใหญ่ ใช้โครงสร้างสะพานเคลื่อนที่ วัดชิ้นงานแบบอยู่กับที่ รับประกันความแม่นยำและความเสถียร เหมาะสำหรับอุตสาหกรรมอิเล็กทรอนิกส์ เครื่องมือและอุปกรณ์ทางการแพทย์ การวัด LCD และอุตสาหกรรมอื่นๆ เช่น การบินและอวกาศ
คุณสมบัติของผลิตภัณฑ์c:
ข้อมูลจำเพาะ:
| สินค้า | เครื่องวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่ความแม่นยำสูงรุ่น AutoVision | ||||
| ระยะเคลื่อนที่แกน X มม. | 4.0+L/200 | 500 | 600 | 800 | |
| ระยะเคลื่อนที่แกน X/Y | (400*300)มม. | (500*400)มม. | (600*500)มม. | (800*600)มม. | |
| ระยะเคลื่อนที่แกน Z | 200 มม. | ||||
| สเกลเชิงเส้นแกน X/Y/Z | ความละเอียดสเกลเชิงเส้นยุโรป: 0.1um | ||||
| โหมดการนำทาง | รางนำเชิงเส้นความแม่นยำระดับ P, รางเลื่อนคู่แบบรางคู่ | ||||
| โหมดการทำงาน | ตัวควบคุมจอยสติ๊ก การทำงานด้วยเมาส์ โปรแกรมตรวจจับอัตโนมัติ | ||||
| ความแม่นยำ* |
แกน XY: ≤1.8+L/200(um) |
||||
|
แกน Z: ≤4.0+L/200(um) |
|||||
| ความสามารถในการทำซ้ำ | 2um | ||||
|

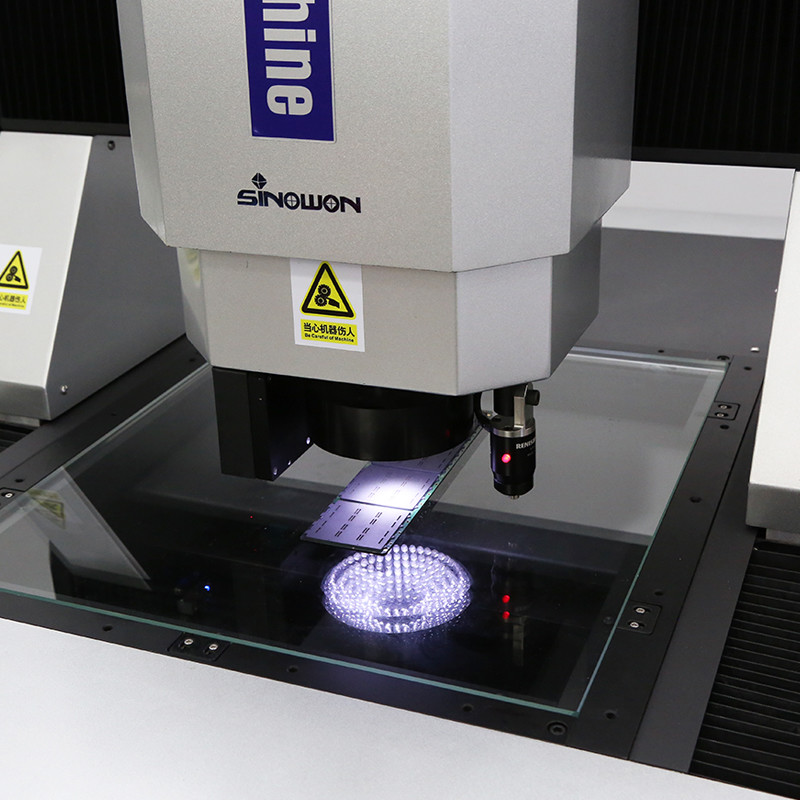

การส่องสว่าง ระบบ |
คอนทัวร์ | ไฟคอนทัวร์ LED แบบขนาน | |||
| ไฟพื้นผิว LED 5 วงแหวน 8 ส่วนที่ปรับได้แบบไม่มีขั้นบันได 0~255 | |||||
| พื้นผิว | |||||
| ระบบวิดีโอ** | กล้องสีดิจิตอลความละเอียดสูง 1/1.8" | ||||
| เลนส์ซูมแบบใช้มอเตอร์ 8.3X กำลังขยายทางแสง: 0.6X~5.0X; กำลังขยายวิดีโอ: 20X~170X (จอภาพ 21”) | |||||
| ซอฟต์แวร์การวัด | iMeasuring | ||||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | ||||
| ภาษา | อังกฤษ, จีนตัวย่อ, จีนตัวเต็ม, สามารถเพิ่มภาษาอื่นๆ ได้ | ||||
| สภาพแวดล้อมการทำงาน | อุณหภูมิ 20℃±2℃, การเปลี่ยนแปลงอุณหภูมิ<1℃/ชม.; ความชื้น 30%~80%RH; การสั่นสะเทือน<0.02g's, ≤15Hz | ||||
| แหล่งจ่ายไฟ | AC220V/50Hz; 110V/60Hz | ||||
| ขนาด (กว้างxลึกxสูง) | (1195*832*1579)มม. | (1463*940*1591)มม. | (1568*1040*1591)มม. | (1818*1157*1590)มม. | |
| ขนาดบรรจุภัณฑ์ (กว้างxลึกxสูง) | (1380*1170*1910)มม. | (1690*1300*2000)มม. | (1800*1400*2000)มม. | (2300*1700*2000)มม. | |
| น้ำหนักสุทธิ | 650 กก. | 780 กก. | 1380 กก. | 2000 กก. | |
หมายเหตุ:
L คือความยาวที่วัดได้ (มม.) ความแม่นยำทางกลของแกน Z และความแม่นยำในการโฟกัสมีความสัมพันธ์อย่างมากกับพื้นผิวของชิ้นงาน
กำลังขยายเป็นค่าโดยประมาณ สัมพันธ์กับขนาดของจอภาพและความละเอียด
ขอบเขตการมองเห็น (มม.) = (แนวทแยงมุม*แนวนอน*แนวตั้ง)
คำอธิบายรุ่นการกำหนดค่าผลิตภัณฑ์ (ตัวอย่าง AutoVision652):
| หมวดหมู่สินค้า | 2.5D | 3D | 2.5D | 3D |
| สินค้า |
เครื่องวัดวิสัยทัศน์อัตโนมัติ 2.5D AutoVision652A |
เครื่องวัดเลเซอร์สแกนและวิสัยทัศน์อัตโนมัติ 2.5D | เครื่องวัดหลายเซ็นเซอร์อัตโนมัติ 3D |
รุ่น AutoVision652A |
| ระยะเคลื่อนที่แกน X มม. | AutoVision862A | AutoVision862B | AutoVision862C | AutoVision862D |
| B | C | D | ความสำคัญ | เซ็นเซอร์เลนส์ซูมแบบออปติคัล |
| เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์โพรบสัมผัส | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์เลเซอร์ | เซ็นเซอร์เลนส์ซูม, เซ็นเซอร์โพรบสัมผัสและเซ็นเซอร์เลเซอร์ | โพรบสัมผัส | ไม่มี |
| MCP-Kit1 | Omron Lazer | ไม่มี | Omron Lazer | ไม่มี |
| ไม่มี | Omron Lazer | Omron Lazer | iMeasuring4.1 | iMeasuring4.1 |
| iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 | รุ่นและข้อมูลจำเพาะของเครื่องวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่: | รุ่น |
รหัส#
| ระยะเคลื่อนที่แกน X มม. | 523-180R | ระยะเคลื่อนที่แกน X มม. | 523-180R | ระยะเคลื่อนที่แกน X มม. | 523-180R | ระยะเคลื่อนที่แกน X มม. | 523-180R |
| AutoVision542A |
523-180J |
AutoVision652A | 523-180K | AutoVision862A | 523-180L | AutoVision432B | 523-280H |
| AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L | AutoVision432C | 523-380H |
| AutoVision542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L | AutoVision432D | 523-480H |
| AutoVision542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L | รุ่น | รหัส# |
| ระยะเคลื่อนที่แกน X มม. | 523-180R | ระยะเคลื่อนที่แกน X มม. | 523-180R | ระยะเคลื่อนที่แกน X มม. | 523-180R | ระยะเคลื่อนที่แกน X มม. | 523-180R |
| AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q | AutoVision1082B | 523-280M |
| AutoVision12102B | 523-280N | AutoVision15122B | 523-280P | AutoVision18122B | 523-280Q | AutoVision1082C | 523-380M |
| AutoVision12102C | 523-380N | AutoVision15122C | 523-380P | AutoVision18122C | 523-380Q | AutoVision1082D | 523-480M |
| AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q | รุ่น | รหัส# |
| ระยะเคลื่อนที่แกน X มม. | 523-180R | ระยะเคลื่อนที่แกน X มม. | 523-180R | ระยะเคลื่อนที่แกน X มม. | 523-180R | ระยะเคลื่อนที่แกน X มม. | 523-180R |
| SinoVision342A | 528-180H | SinoVision452A | 528-180J | SinoVision562A | 528-180K | AutoVision26162B | 523-280R |
| SinoVision342B | 528-280H | SinoVision452B | 528-280J | SinoVision562B | 528-280K | AutoVision26162C | 523-380R |
| SinoVision342C | 528-380H | SinoVision452C | 528-380J | SinoVision562C | 528-380K | AutoVision26162D | 523-480R |
| SinoVision342D | 528-480H | SinoVision452D | 528-480J | SinoVision562D | 528-480K | ตารางแนะนำพื้นที่การวัดเครื่องวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่: | ระยะเคลื่อนที่ |
รุ่น
| ความแม่นยำ | ระยะเคลื่อนที่แกน X มม. | ระยะเคลื่อนที่แกน Y มม. | ระยะเคลื่อนที่มาตรฐานแกน Z มม. | แกน Z สูงสุด | ระยะเคลื่อนที่แบบกำหนดเอง มม. | E1x,y E1z | |
| 300X400X200 | SinoVision342 | ||||||
| 1.2+L/200 | 3.0+L/200 | 400 | 1200 | AutoVision1082 | AutoVision18122 | บทนำซอฟต์แวร์: | AutoVision1082 |
| 500 | 400 | 200 | AutoVision1082 | บทนำซอฟต์แวร์: | AutoVision1082 | ||
| 600 | 500 | 200 | 200 | บทนำซอฟต์แวร์: | AutoVision1082 | ||
| 1.8+L/200 | 4.0+L/200 | 300 | 1500 | AutoVision18122 | AutoVision1082 | บทนำซอฟต์แวร์: | AutoVision1082 |
| 400 | 500 | AutoVision1082 | 200 | บทนำซอฟต์แวร์: | AutoVision1082 | ||
| 500 | 600 | 200 | 200 | บทนำซอฟต์แวร์: | AutoVision1082 | ||
| 600 | 800 | 200 | 200 | บทนำซอฟต์แวร์: | AutoVision1082 | ||
| 2.0+L/200 | 5.0+L/200 | 800 | 2000 | 200 | 200 | บทนำซอฟต์แวร์: | AutoVision18122 |
| 2.5+L/200 | 5.0+L/200 | 1000 | 2000 | 200 | 200 | บทนำซอฟต์แวร์: | AutoVision18122 |
| 3.0+L/200 | 5.0+L/200 | 1200 | 2000 | 200 | 200 | บทนำซอฟต์แวร์: | AutoVision18122 |
| 3.5+L/200 | 5.0+L/200 | 1200 | 2000 | 200 | 200 | บทนำซอฟต์แวร์: | บทนำซอฟต์แวร์: |
| 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 | บทนำซอฟต์แวร์: | บทนำซอฟต์แวร์: |
| 1600 | 2600 | 200 | 200 | บทนำซอฟต์แวร์: | บทนำซอฟต์แวร์: | ||
● การออกแบบสถาปัตยกรรมซอฟต์แวร์ที่ยอดเยี่ยมและเน้นวัตถุอย่างเต็มที่ เพื่อให้มั่นใจว่าซอฟต์แวร์มีความเสถียรและเชื่อถือได้
● รองรับหลายภาษา ไม่จำเป็นต้องติดตั้งชุดภาษาและเปลี่ยนซอฟต์แวร์ ซึ่งสะดวกสำหรับลูกค้าในพื้นที่
● ซอฟต์แวร์วิเคราะห์สถิติ SPC ระดับมืออาชีพที่เชื่อมต่อกับซอฟต์แวร์การวัด เพื่อให้ตระหนักว่าข้อมูลสามารถส่งออกไปยังฐานข้อมูล SPC ได้โดยอัตโนมัติโดยไม่ต้องดำเนินการด้วยตนเอง
● ซอฟต์แวร์รุ่นเดียวกันจะได้รับการอัปเดตฟรีตลอดไป ซึ่งสามารถช่วยลดปัญหาอื่นๆ ให้กับลูกค้าได้
● ด้วยอัลกอริทึมค้นหาขอบที่มีประสิทธิภาพ ซึ่งสามารถช่วยให้ได้ขอบของเงาหรือภาพมืด และรับประกันความแม่นยำสูง
● ซอฟต์แวร์สามารถจดจำและวัดเส้น วงกลม ส่วนโค้ง และองค์ประกอบอื่นๆ ได้โดยอัตโนมัติ
● อิงตามองค์ประกอบต่างๆ และจัดหาฟังก์ชันการสร้างองค์ประกอบหลายอย่าง เช่น การแปล การหมุน การแยก การรวม การขนาน การตั้งฉาก การสะท้อน การสมมาตร จุดตัด เส้นสัมผัส ฯลฯ
● ซอฟต์แวร์มีฟังก์ชันการตั้งค่าจุดพัก ซึ่งสามารถสลับระหว่างการวัดด้วยตนเองและการวัดอัตโนมัติได้อย่างชาญฉลาด
การประยุกต์ใช้อุตสาหกรรม:
เครื่องวัดแสง OMM หรือที่เรียกว่าเครื่องวัดวิสัยทัศน์และเครื่องวัดแบบไม่สัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติ ด้วยการอัปเกรดของอุตสาหกรรมไมโครการผลิตและความแม่นยำสูงในยุคปัจจุบัน จึงใช้วิธีการวัดภาพแบบไม่สัมผัสสำหรับการวัดที่รวดเร็วและแม่นยำ การวัดขนาดทางเรขาคณิตและความคลาดเคลื่อนทางเรขาคณิตจึงเป็นสิ่งที่หลีกเลี่ยงไม่ได้
เครื่องวัดแสงเหมาะสำหรับสาขาการใช้งานทั้งหมดเพื่อวัตถุประสงค์ในการวัดพิกัด และมีการใช้กันอย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ เครื่องมือ ฮาร์ดแวร์ พลาสติก และอุตสาหกรรมอื่นๆ เช่น แม่พิมพ์ สกรู โลหะ อุปกรณ์เสริม ยาง บอร์ด PCB สปริง ฮาร์ดแวร์ อิเล็กทรอนิกส์ พลาสติก การบินและอวกาศ ฯลฯ ซึ่งจะเอาชนะข้อบกพร่องของเวอร์เนียร์คาลิปเปอร์ ไมโครมิเตอร์ และโปรเจ็กเตอร์โปรไฟล์แบบดั้งเดิม ซึ่งเป็นเครื่องวัดที่มีความแม่นยำสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง ซึ่งรวมเทคโนโลยีการประมวลผลภาพทางแสง เครื่องจักรกล อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะวัดจะถูกขยายโดยระบบกำลังขยายทางแสง หลังจากที่ลักษณะภาพถูกรวบรวมโดยระบบกล้อง CCD และประมวลผลโดยอัลกอริทึมคอมพิวเตอร์และซอฟต์แวร์ สามารถตรวจจับรูปร่างและขนาดของพื้นผิว มุม และตำแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยำต่างๆ ได้โดยอัตโนมัติ การตรวจสอบขนาดเล็กและการควบคุมคุณภาพ ข้อมูลการวัดสามารถนำเข้าสู่ AUTOCAD เพื่อสร้างแบบร่างวิศวกรรมที่สมบูรณ์ และสามารถสร้างเอกสารในรูปแบบ DXF, IGS และรูปแบบอื่นๆ และยังสามารถนำเข้าสู่ซอฟต์แวร์วิเคราะห์สถิติ WORD, EXCEL และ SPC เพื่อสร้าง CPK และรายงานสถิติต่างๆ ได้อีกด้วย
