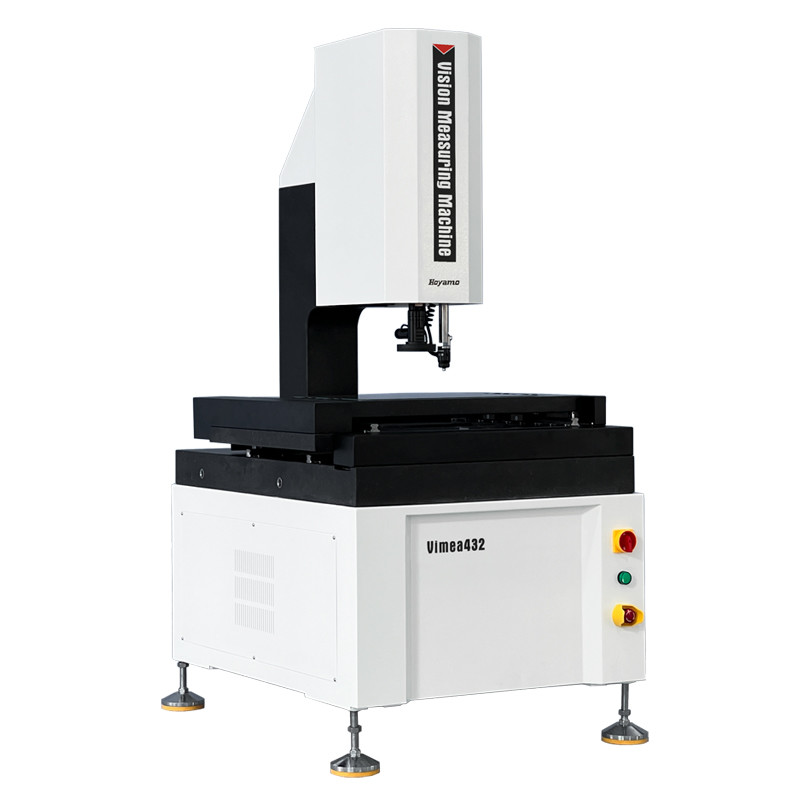

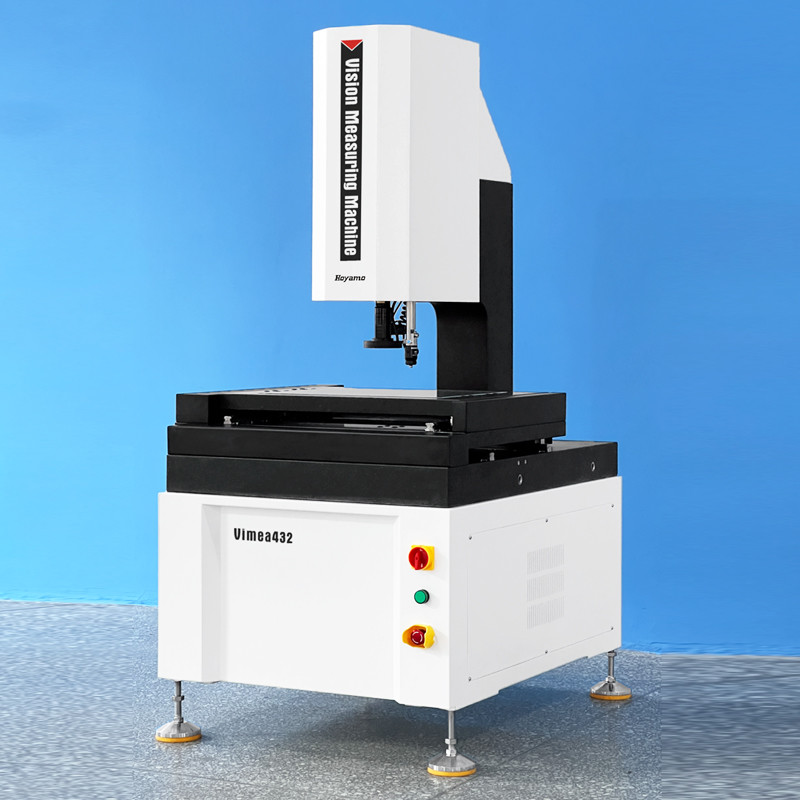

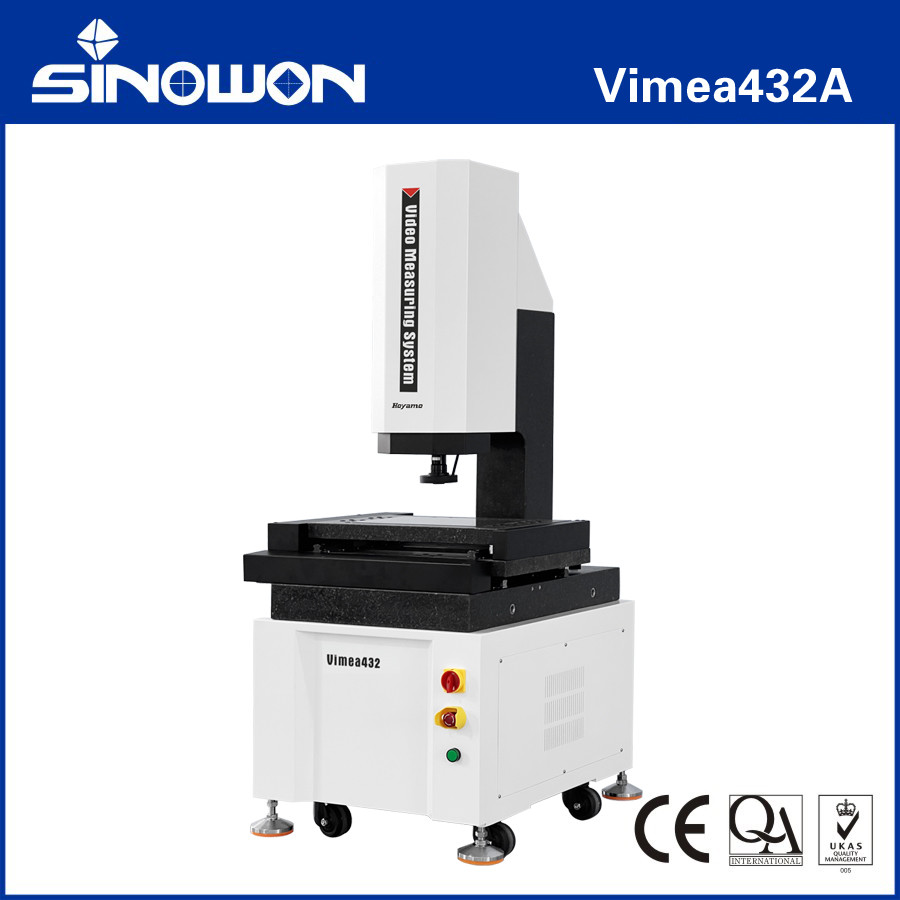

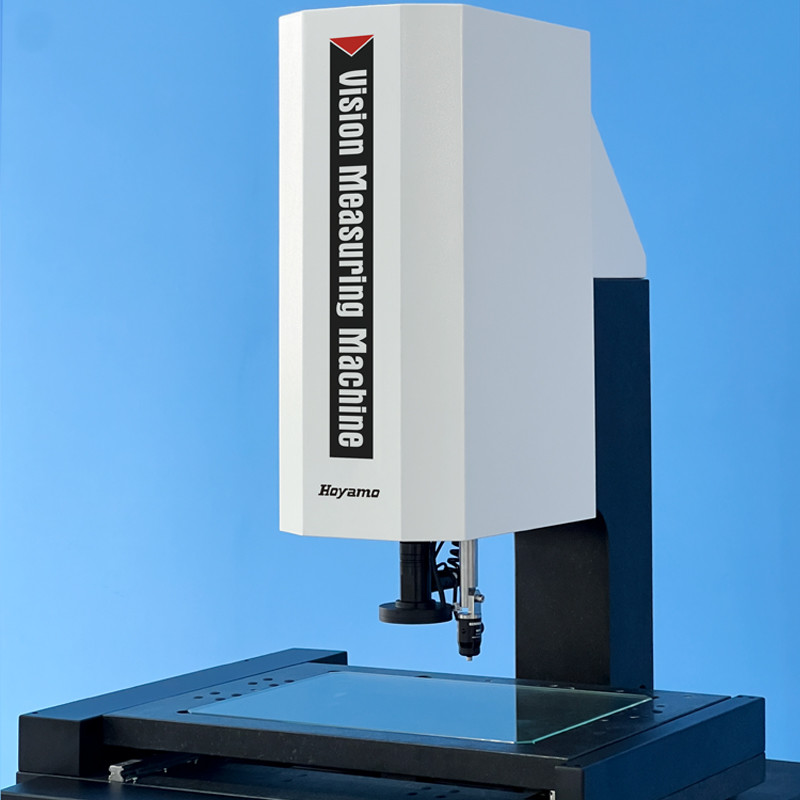

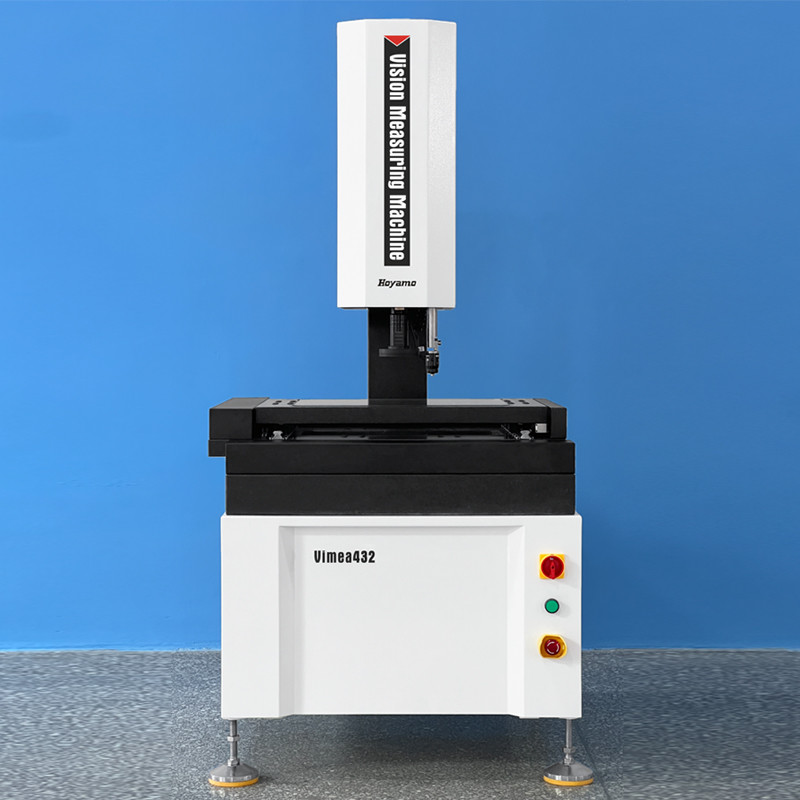

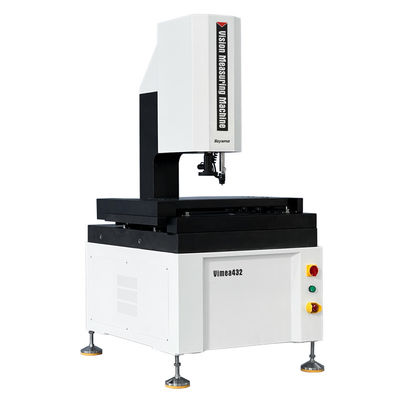

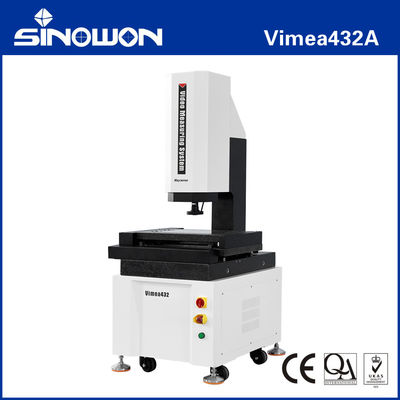

ระบบวัดวิดีโออัตโนมัติ Cantilever Vimea432 ซีรี่ย์
ลักษณะสินค้า:
1.XYZ CNC 3 แกน การควบคุมความแม่นยําอัตโนมัติ, การตั้งตําแหน่งที่แม่นยํา
2ฐานและเสาแกรนิต ความมั่นคงดี
3.การนําเส้นตรงแม่นยํา, สกรูลูกกลมเกรดการบดและ AC servo มอเตอร์, ฯลฯ, รับประกันความแม่นยําและความมั่นคงของระบบการเคลื่อนไหว
4.0.5μm รางการควบคุมความแม่นยําสูงเพื่อรับรองความแม่นยําในการตั้งตําแหน่งและความแม่นยําในการวัดของระบบ
5.กล้องดิจิตอลความละเอียดสูง เพื่อตอบสนองความต้องการในการสังเกตการณ์ที่ชัดเจนและการวัดที่แม่นยํา
6.6.5X เลนส์แสงความละเอียดสูง โซมแม่นยํา การแก้ไขพิกเซลครั้งเดียว
7. ระบบแสงผิว LED 8 พื้นที่ 5 แหวนที่ควบคุมด้วยโปรแกรม และระบบแสงแนว LED ปานกลาง ทําการปรับความสว่าง 256 ระดับได้อย่างฉลาด
8โปรแกรมการวัดอัตโนมัติ Vision iMeasuring ด้วยฟังก์ชันที่แข็งแรงและใช้งานง่าย
รายละเอียด:
| สินค้า | ระบบวัดวิดีโออัตโนมัติ Cantilever Vimea Series | |||
| รุ่น | Vimea322 | Vimea 432 | Vimea542 | |
| การเดินทางในแกน X/Y | (300*200) มม. | (400*300) มม. | (500*400) มม. | |
| Z Axis การเดินทาง | 200 มม. | |||
| X/Y/Z 3 Axis Linear Scale ((มม) | ความละเอียดในขนาดเส้น:0.5m | |||
| โหมดการนําทาง | คู่มือเส้นตรงความแม่นยําสูง คู่มือเลื่อนสองสาย | |||
| รูปแบบการทํางาน | เครื่องควบคุม joystick การทํางานของหนู โปรแกรมการตรวจจับอัตโนมัติ | |||
| ความแม่นยํา* | แกน XY:≤2.5+L/200 ((um) | |||
| อัธยาศัย: ≤ 5.0+L/200 ((um) | ||||
| ความซ้ํา | 2m | |||
|
การส่องแสง ระบบ |
รูปทรง | การส่องแสงแนวขนาน LED | ||
| พื้นที่ | 0~255 ขั้นที่ปรับได้ 5 แหวน 8 ส่วน LED Surface Lighting | |||
| ระบบวีดีโอ** | กล้องดิจิตอลความละเอียดสูง | |||
| 6.5X เลนส์ซูมด้วยมือ การขยายแสง0.7X-4.5X, การขยายวีดีโอ: 28X ~ 180X | ||||
| โปรแกรมวัด | iการวัด | |||
| ระบบการทํางาน | รองรับระบบปฏิบัติการ WIN 10/11-32/64 | |||
| ภาษา | ภาษาอังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่น ๆ เป็นตัวเลือก | |||
| สถานที่ทํางาน | อุณหภูมิ 20 °C ± 2 °C, การเปลี่ยนแปลงอุณหภูมิ < 1 °C / Hr; ความชื้น 30% ~ 80% RH; การสั่นสะเทือน < 0.02g, ≤ 15Hz | |||
| พลังงาน | 220V/50Hz/10A | |||
| ความจุ | 25 กิโลกรัม~50 กิโลกรัม | |||
| ขนาด ((WxDxH) | (789*636*1640) มม | (961*747*1640) มม | 121*860*1690) มม. | |
| ขนาดบรรจุ ((WxDxH) | (1040*900*1900) มม | (1140*1000*1900) มม | (1260*1100*1900) มม | |
| น้ําหนักรวม/น้ําหนักสุทธิ | 200 กิโลกรัม | 320 กิโลกรัม | 505 กิโลกรัม | |
หมายเหตุ:
L คือความยาวที่วัด ((มม) ความแม่นยําทางกลของแกน Z และความแม่นยําของการโฟกัสมีความสัมพันธ์มากกับพื้นผิวของชิ้นงาน
การขยายคือค่าประมาณ มันเกี่ยวข้องกับมิติของจอและความละเอียด
0.5X หรือ 2X เป้าหมายเป็นตัวเลือกตามความต้องการ
การอธิบายรุ่นการตั้งค่าสินค้า (ตัวอย่างกับ Vimea432):
| ประเภทสินค้า | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้า | 2.5D ระบบวัดวีดีโออัตโนมัติ |
3D อัตโนมัติ ระบบวัดติดต่อและวิดีโอ |
2.5D อัตโนมัติ ระบบวัดด้วยเลเซอร์และวิดีโอ |
3 มิติ อัตโนมัติ Multisensory เครื่องวัด |
| รุ่น | Vimea 432A | Vimea432B | Vimea432C | Vimea432D |
| ประเภท | A | B | C | D |
| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | เซนเซอร์เลนส์ซูมและเซนเซอร์ซอนด์สัมผัส | เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ | เซนเซอร์เลนส์ซูม เซนเซอร์สัญจรสัมผัส และเซนเซอร์เลเซอร์ |
| โซนสัมผัส | โดยไม่มี | MCP-Kit1 | โดยไม่มี | MCP-Kit1 |
| โมดูลเลเซอร์ | โดยไม่มี | โดยไม่มี | เลเซอร์ออมรอน | เลเซอร์ออมรอน |
| เวอร์ชั่นโปรแกรม | iMeasuring4 การวัด1 | iMeasuring4 การวัด2 | iMeasuring5.0 | iMeasuring5.1 |
รูปแบบและรายละเอียดของระบบวิดีโอการวัดอัตโนมัติ Cantilever:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| Vimea322A | 524-120G | Vimea 432A | 524-120H | Vimea542A | 524-120J |
| Vimea322B | 524-220G | Vimea432B | 524-220H | Vimea542B | 524-220J |
| Vimea322C | 524-320G | Vimea432C | 524-320H | Vimea542C | 524-320J |
| Vimea322D | 524-420G | Vimea432D | 524-420H | Vimea542D | 524-420J |
ระบบวัดวิดีโออัตโนมัติ Cantilever:
| การเดินทาง |
รุ่น |
ความถูกต้อง |
การเดินทางในแกน X mm |
YAxis Travel การเดินทาง mm |
Z Axis การเดินทางแบบมาตรฐาน mm |
Z-axis การเดินทางสูงสุดที่กําหนดเอง mm |
|
| E1x,y | E1z | ||||||
| 300x200x200 | Vimea322 | 2.5+L/200 | 5.0+L/200 | 300 มม. | 200 มม. | 200 มม. | 250 มม. |
| 400x300x200 | Vimea 432 | 2.5+L/200 | 5.0+L/200 | 400 มม. | 300 มม. | 200 มม. | 300 มม. |
| 500x400x200 | Vimea542 | 2.5+L/200 | 5.0+L/200 | 500 มม. | 400 มม. | 200 มม. | 400 มม. |
