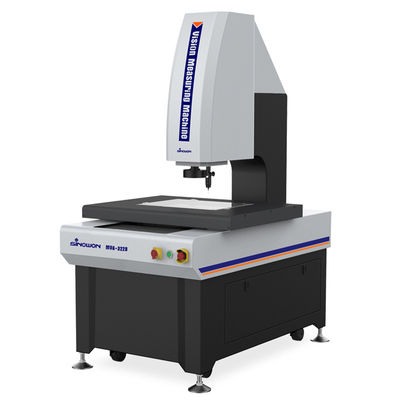

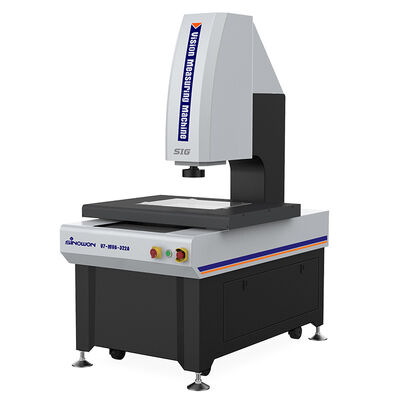

เครื่องวัดสายตาอัตโนมัติ Cantilever ความแม่นยําสูงสุด MVA-322 ซีรี่ย์
MVA Series เป็นระบบวัดสายตาแบบคันติเลเวอร์ ที่มีความแม่นยําสูง และเป็นระบบวัดสายตาอัตโนมัติเต็มที่ ที่พัฒนาขึ้นเพื่อการวัด GD&Tการควบคุมแสงอัตโนมัติ, โปรโมชั่นโปรแกรมและฮาร์ดแวร์ที่ปรับปรุง และสามารถวัดทั้งขนาดเส้นและกณิตศาสตร์
ลักษณะสินค้า:
รายละเอียด:
| สินค้า | เครื่องวัดสายตาอัตโนมัติ Cantilever ความแม่นยําสูงสุด MVA Series | |||
| รุ่น | MVA-322 | MVA-432 | MVA-542 | |
| การเดินทางในแกน X/Y | (300*200) มม. | (400*300) มม. | (500*400) มม. | |
| Z Axis การเดินทาง | 200 มม. | |||
| แกน X/Y/Z ระดับเส้น | ความละเอียดในระดับเส้นตรงยุโรป: 0.1mm | |||
| โหมดการนําทาง | คลาส P-Class Precision ลีเนียร์ไกด์ | |||
| รูปแบบการทํางาน | เครื่องควบคุม joystick การทํางานของหนู โปรแกรมการตรวจจับอัตโนมัติ | |||
| ความแม่นยํา* | แกน XY:≤1.8+L/200 ((um) | |||
| อัธยาศัย: ≤4.0+L/200(um | ||||
| ความซ้ํา | 2m | |||
|
การส่องแสง ระบบ |
รูปทรง | การส่องแสงแนวขนาน LED | ||
| รูปทรง | 0~255 การส่องแสงพื้นผิว LED แบบปรับ 5 แหวน 8 ส่วน | |||
| ระบบวีดีโอ** | กล้องดิจิตอลความละเอียดสูง 1/2.9"/1.6Mpixel | |||
| 8.3X โมเตอร์ซูมเลนส์ การขยายแสง: 0.6X ~ 5.0X; การขยายวิดีโอ: 20X ~ 170X (21 ช่องจอ) | ||||
| โปรแกรมวัด | iการวัด | |||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | |||
| ภาษา | อังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่น ๆ สามารถเพิ่ม | |||
| สถานที่ทํางาน | อุณหภูมิ 20°C ± 2°C, การเปลี่ยนแปลงอุณหภูมิ < 1°C/Hr; ความชื้น 30% ~ 80% RH; การสั่นสะเทือน < 0.02g, ≤ 15Hz | |||
| พลังงาน | AC220V/50Hz; 110V/60Hz | |||
| ความจุ | 25 กิโลกรัม~50 กิโลกรัม | |||
| ขนาด ((WxDxH) | (1146*720*1664) มม | (1331*840*1664) มม | (1257*920*1640) มม | |
| ขนาดบรรจุ ((WxDxH) | (1290*970*1920) มม | (1390*1060*1940) มม | (1450*1170*1900) มม | |
| น้ําหนักสะสม | 380 กิโลกรัม | 450 กิโลกรัม | 600 กิโลกรัม | |
รายละเอียดรูปแบบการตั้งค่าสินค้า ((ตัวอย่างกับ MVA-322):
| ประเภทสินค้า | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้า |
2.5D การมองเห็นอัตโนมัติ เครื่องวัด |
3D อัตโนมัติ ติดต่อและมองเห็น เครื่องวัด |
2.5D อัตโนมัติ เลเซอร์สแกนและสายตา เครื่องวัด |
3 มิติ อัตโนมัติ Multisensory เครื่องวัด |

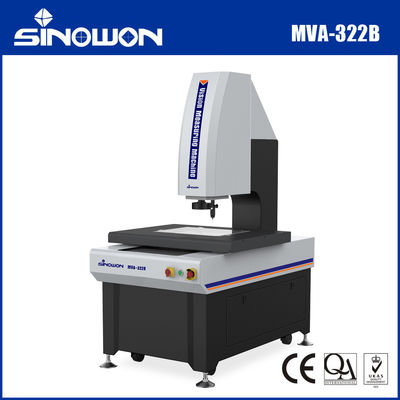

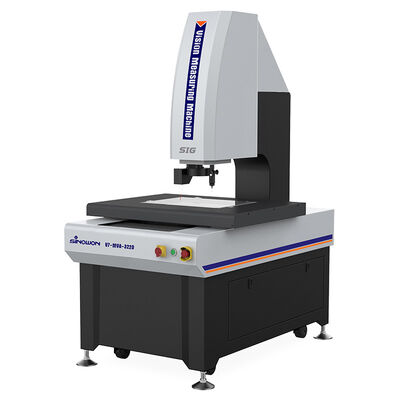

| รุ่น | MVA-322A | MVA-322B | MVA-322C | MVA-322D |
| ประเภท | A | B | C | D |

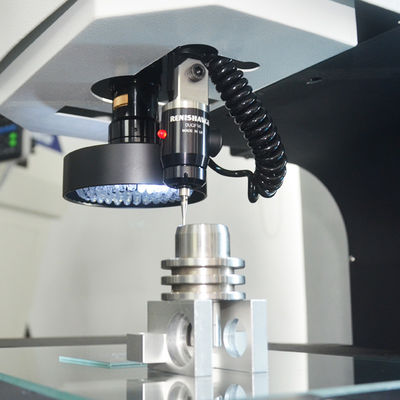

| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | เซนเซอร์เลนส์ซูมและเซนเซอร์ซอนด์สัมผัส | เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ | เซนเซอร์เลนส์ซูม เซนเซอร์สัญจรสัมผัส และเซนเซอร์เลเซอร์ |
| โซนสัมผัส | โดยไม่มี | MCP-Kit1 | โดยไม่มี | MCP-Kit1 |
| โมดูลเลเซอร์ | โดยไม่มี | โดยไม่มี | เลเซอร์ออมรอน | เลเซอร์ออมรอน |
| เวอร์ชั่นโปรแกรม | iMeasuring4 การวัด1 | iMeasuring4 การวัด2 | iMeasuring5.0 | iMeasuring5.1 |
เครื่องวัดสายตาอัตโนมัติ Cantilever รุ่นและรายละเอียด:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| MVA-322A | 522-180G | MVA-432A | 522-180H | MVA-542A | 522-180J |
| MVA-322B | 522-280G | MVA-432B | 522-280H | MVA-542B | 522-280J |
| MVA-322C | 522-380G | MVA-432C | 522-380H | MVA-542C | 522-380J |
| MVA-322D | 522-480G | MVA-432D | 522-480H | MVA-542D | 522-480J |
ตารางคู่มือการเดินทางของเครื่องวัดสายตาอัตโนมัติ:
| การเดินทาง | รุ่น | ความถูกต้อง | ความแตกต่างหลัก | การเดินทางในแกน X mm | การเดินทางในแกน Y mm | Z Axis การเดินทางมาตรฐาน mm | Z Aixs ขนาดสูงสุดที่กําหนดเอง | ||
| E1x,y | E1z | ขนาดกรวด | เลนส์ซูม | ||||||
| 300x200x200 | MVS-322 | 2.0+L/200 | 5.0+L/200 | 0.5um กําหนดการเกรดแก้ว | เลนส์ตอบกลับอิเล็กทรอนิกส์มือ | 300 มม. | 200 มม. | 200 มม. | 250 มม. |
| MVA-322 | 1.8+L/200 | 4.0+L/200 | 0.1um แพทช์โลหะเกรทเลนเนอร์ | เลนส์ขยายขนาดด้วยเครื่องยนต์ พร้อมแสงโคเอชเชียล | |||||
| 400x300x200 | MVS-432 | 2.0+L/200 | 5.0+L/200 | 0.5um กําหนดการเกรดแก้ว | เลนส์ตอบกลับอิเล็กทรอนิกส์มือ | 400 มม. | 300 มม. | 200 มม. | 300 มม. |
| MVA-432 | 1.8+L/200 | 4.0+L/200 | 0.1um แพทช์โลหะเกรทเลนเนอร์ | เลนส์ขยายขนาดด้วยเครื่องยนต์ พร้อมแสงโคเอชเชียล | |||||
| 500x400x200 | MVS-542 | 2.0+L/200 | 5.0+L/200 | 0.5um กําหนดการเกรดกระจก | เลนส์ตอบกลับอิเล็กทรอนิกส์มือ | 500 มม. | 400 มม. | 200 มม. | 400 มม. |
| MVA-542 | 1.8+L/200 | 4.0+L/200 | 0.1um แพทช์โลหะเกรทเลนเนอร์ | เลนส์ขยายขนาดด้วยเครื่องยนต์ พร้อมแสงโคเอชเชียล | |||||

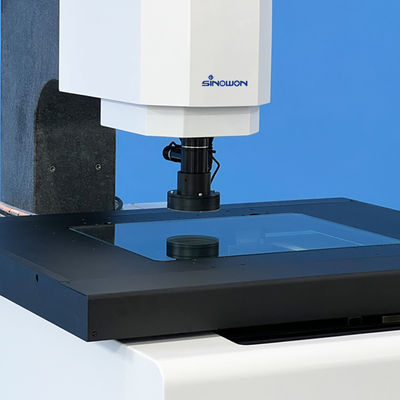

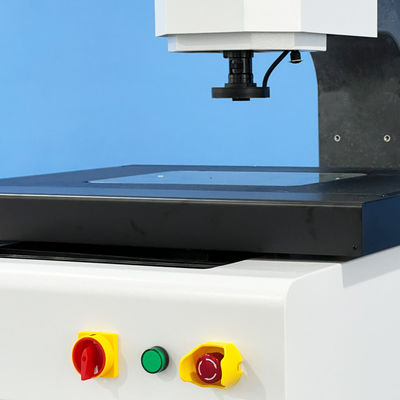

เครื่องวัดสายตาการออกแบบโครงสร้าง:
การตั้งค่าคอมพิวเตอร์ที่แนะนํา:
หัวใจของเครื่องวัดสายตาคือระบบควบคุมและโปรแกรมวัด และระบบคอมพิวเตอร์คือตัวนําหลักของการปฏิบัติงานทั้งหมด ซึ่งต้องการความมั่นคงและความสอดคล้องสูงปรับแต่งคอมพิวเตอร์ที่มีประสิทธิภาพสูง Optiplex desktop และ WIN 10/11 ระบบปฏิบัติการที่ได้รับอนุญาตแท้เพื่อแก้ปัญหาของคุณ.
การแนะนําโปรแกรม:
โปรแกรม iMeasuring เป็นโปรแกรมการวัดแบบมืออาชีพหลายเซนเซอร์ ซึ่งรวมกับผู้พัฒนาประสบการณ์ 10 ปีในอุตสาหกรรมการวัดและการวิจัยโปรแกรมหลักการการออกแบบคือการใช้งานที่เป็นมิตร, ฟังก์ชันที่แข็งแกร่ง ความแม่นยําและความมั่นคงสูง การบํารุงรักษาง่าย
● การออกแบบโครงสร้างซอฟต์แวร์ที่ดีเยี่ยมและเป้าหมายเป้าหมายอย่างสมบูรณ์แบบ เพื่อให้แน่ใจว่าซอฟต์แวร์มีความมั่นคงและน่าเชื่อถือ
● การสนับสนุนกับหลายภาษา ไม่จําเป็นต้องติดตั้งแพคภาษาและเปลี่ยนซอฟต์แวร์ ซึ่งสะดวกต่อลูกค้าท้องถิ่น
● โปรแกรมวิเคราะห์สถิติ SPC ที่มืออาชีพเชื่อมต่อกับโปรแกรมการวัด เพื่อทําความเข้าใจว่าข้อมูลสามารถส่งออกไปยังฐานข้อมูล SPC โดยอัตโนมัติโดยไม่ต้องใช้มือ
● โมเดลของซอฟต์แวร์เดียวกันจะถาวรฟรีในการอัพเดท มันสามารถช่วยลดปัญหาอื่น ๆ ให้ลูกค้า
● ด้วยอัลการิทึมการค้นหาขอบที่แข็งแรง ซึ่งสามารถช่วยให้ได้ขอบของเงาหรือภาพที่มืด และให้ความแม่นยําสูง
● โปรแกรมสามารถจําแนกและวัดเส้น, วงกลม, สายโค้ง และองค์ประกอบอื่น ๆ ได้โดยอัตโนมัติ
● มันขึ้นอยู่กับองค์ประกอบที่แตกต่างกันและจําหน่ายหลายองค์ประกอบการก่อสร้างฟังก์ชัน เช่น การถ่ายทอด, การหมุน, การสกัด, การผสมผสาน, ทิศตรง, ยืนหยัด, กระจก, symmetry, การตัด,ติดเป็นต้น
● ซอฟต์แวร์มีฟังก์ชันการตั้งจุดหยุด สามารถเปลี่ยนระหว่างการวัดด้วยมือและการวัดด้วยอัตโนมัติได้
การใช้งานในอุตสาหกรรม:
เครื่องวัดด้วยแสง OMM หรือยังเรียกว่า เครื่องวัดด้วยสายตา และ เครื่องวัดโดยไม่ต้องสัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติกับการปรับปรุงอุตสาหกรรมที่ทันสมัย ความแม่นยําสูงและอุตสาหกรรมการผลิตขนาดเล็ก, มันใช้วิธีการวัดภาพออทติกที่ไม่ติดต่อเพื่อวัดอย่างรวดเร็วและแม่นยํา การวัดขนาดเรขาคณิตและความพอใจเรขาคณิตกลายเป็นสิ่งที่เลี่ยงไม่ได้
เครื่องวัดแสงเหมาะสําหรับทุกสาขาการใช้งานเพื่อวัดพิกัด และถูกใช้อย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ อุปกรณ์พลาสติกและอุตสาหกรรมอื่น ๆเช่น: โมลด์, สกรู, โลหะ, อุปกรณ์เสริม, ยาง, บอร์ด PCB, สปริง, อุปกรณ์อุปกรณ์อิเล็กทรอนิกส์, พลาสติก, การบิน, ท้องอากาศ, ฯลฯไมโครเมตรและโปรไฟล์โปรเจคเตอร์ ซึ่งเป็นเครื่องวัดความแม่นยําสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง ที่บูรณาการเทคโนโลยีการประมวลภาพทางออปติกส์, แม็กนิค, อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะถูกวัดจะถูกขยายโดยระบบการขยายแสง หลังจากที่ลักษณะของภาพถูกรวบรวมโดยระบบกล้อง CCD และประมวลผลโดยคอมพิวเตอร์และโปรแกรมอัลการิทึมรูปทรงและรูปร่างผิว, ขนาด, มุมและตําแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยําต่างๆ สามารถตรวจจับโดยอัตโนมัติ.ข้อมูลการวัดสามารถนําเข้าใน AUTOCAD เพื่อกลายเป็นภาพวาดวิศวกรรมที่สมบูรณ์แบบ, และเอกสารในรูปแบบ DXF, IGS และรูปแบบอื่น ๆ สามารถผลิตได้ และยังสามารถนําเข้าไปใน WORD, EXCEL และซอฟต์แวร์การวิเคราะห์สถิติ SPC เพื่อผลิต CPK และรายงานสถิติต่างๆ
