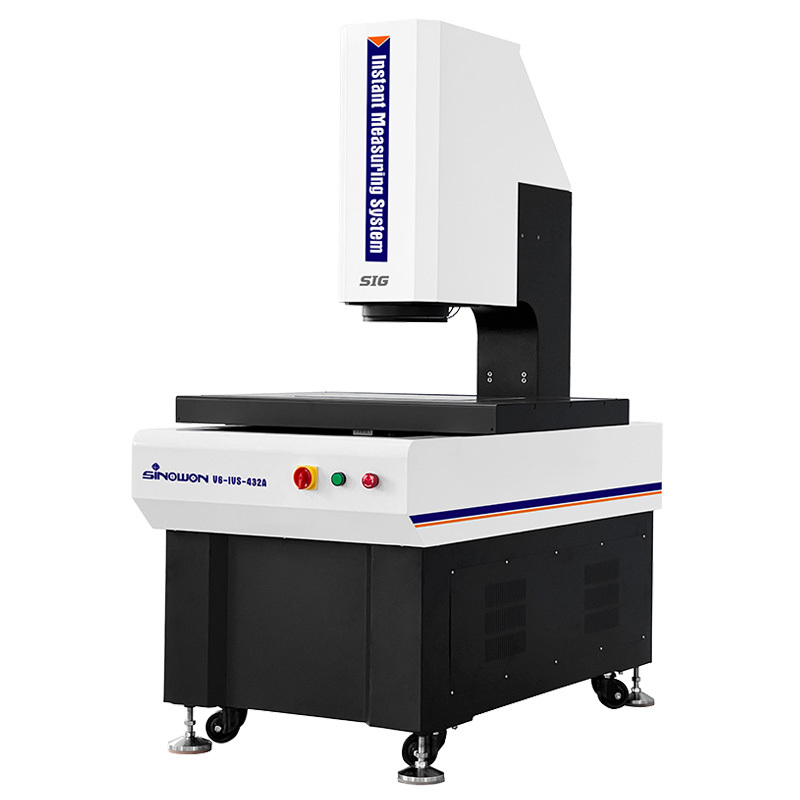

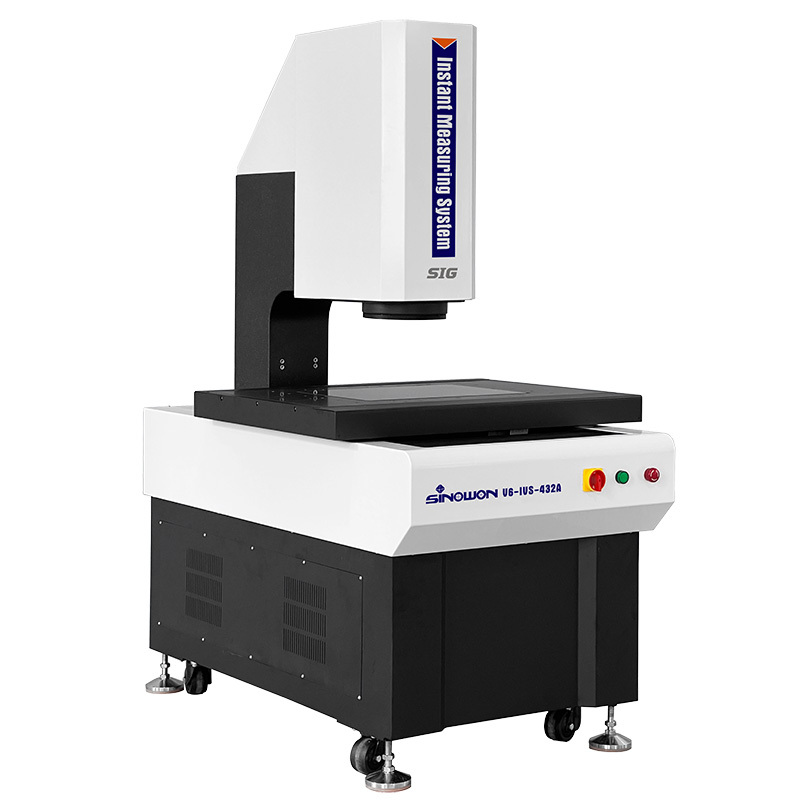

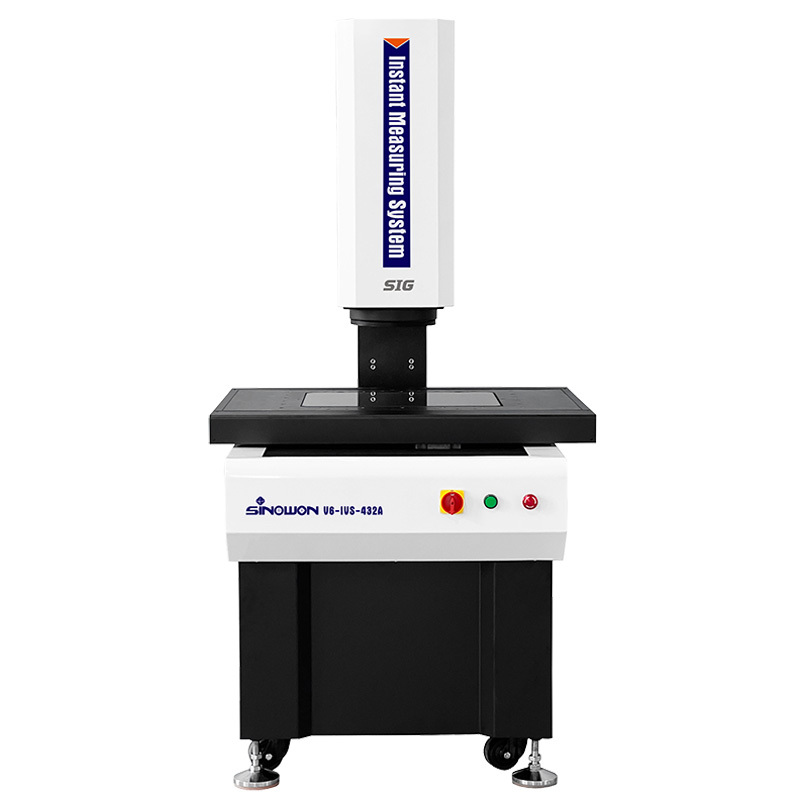

เครื่องวัดสายตาอัตโนมัติ Cantilever ความแม่นยําสูง V6-IVS ซีรี่ย์
V6-IVS ซีรี่ย์คือเครื่องวัดภาพทันทีแบบอัตโนมัติแบบเต็มแบบแบบคันติเลเวอร์ พร้อมระบบเลนส์ปรับขนาดสองแบบที่พัฒนาขึ้นสําหรับการวัด GD & T ด้วยการควบคุมด้วยมอเตอร์อัตโนมัติสามแกนมันพร้อมกับระบบจับส่องอัตโนมัติ, การควบคุมแสงอัตโนมัติ และการเคลื่อนไหวอัตโนมัติของการตั้งค่าฮาร์ดแวร์และซอฟต์แวร์ เพื่อให้การวัดขนาดเชิงเส้นและเรขาคณิตรวดเร็วและแม่นยํา
ลักษณะสินค้า:
รายละเอียด:
| สินค้า | ระบบวัดสายตาทันที | ||||||
| รุ่น | V6-IVS-322 | V6-IVS-432 | V6-IVS-542 | ||||
| การเดินทางในแกน X/Y ((มม) | (300*200) มม. | (400*300) มม. | (500*400) มม. | ||||
| ขนาด ((WxDxH) | (1237*740*1664) มม | (1337*840*1664) มม | (1437*940*1664) มม | ||||
| ขนาดบรรจุ | (1400*960*1900) มม | (1500*1060*1900) มม | (1600*1160*1900) มม | ||||
| น้ําหนัก | 380 กิโลกรัม | 600 กิโลกรัม | 750 กิโลกรัม | ||||
| Z Axis การเดินทาง ((มม) | 200 มม. | ||||||
| แกน X/Y/Z-3 สูงเส้น | ความละเอียดของขนาดเส้นตรงที่นําเข้า: 0.5um | ||||||
| โหมดการนําทาง | การนําทางเส้นตรงแม่นยํา การนําทางเลื่อนสองทาง | ||||||
| รูปแบบการทํางาน | เครื่องควบคุม joystick การทํางานของหนู โปรแกรมการตรวจจับอัตโนมัติ | ||||||
| ความจุ | < 25Kg | ||||||
| สถานที่ทํางาน |
อุณหภูมิ 20°C±2°C ระยะความชื้น<2°C/hr ความชื้น 30 ~ 80%, การสั่นสะเทือน<0.002g, <15Hz |
||||||
| พลังงาน | AC220V/50Hz; 110V/60Hz | ||||||
| โปรแกรมวัด | จีโอเมอา | ||||||
| กล้อง | 1 ภาพถ่าย 20 มพิกเซล B/W | ||||||
| เลนส์โทรศูนย์กลางคู่ | เลนส์โทรศูนย์กลางแบบคู่ | ||||||
| การขยายขนาด | 0.16X | 0.64X | |||||
| การวัดภาพ | ความซ้ํา | ไม่มีการเคลื่อนย้าย | ± 1μm | ± 0.5μm | |||
| การย้าย | ± 2μm | ± 1.5μm | |||||
| ความแม่นยํา* | โดยไม่ผูกพัน | ±3.9μm | ± 2μm | ||||
| จํากัด | ± 7μm | ±4μm | |||||
| ระยะทางในการทํางาน | 145±2mm | 145±2mm | |||||
| การตั้งใจทางไกล | < 0.02° | < 0.02° | |||||
| ความลึกของสนาม | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||||
| สนามมอง ((mm) ((D*H*V) | 1?? | 82*55*100 | 21*14*25 | ||||
| 53*44*69 | 13*11*17 | ||||||
| 2/3 | |||||||
| การแก้ไข | 20um | 7.8m | |||||
| ระบบแสง | รูปทรง | การส่องแสงแนวขนาน LED | |||||
| พื้นที่ | 0~255 ระดับ การสลับแสง LED | ||||||
รายละเอียดรูปแบบการตั้งค่าสินค้า ((ตัวอย่างกับ V6-IVS-432):
| ประเภทสินค้า | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้า |
2.5D การวัดสายตาทันที |
การวัดการสัมผัส 3 มิติและการมองเห็นทันที | 2.5D เลเซอร์สแกน & การวัดภาพทันที | การวัดการมองเห็นทันทีแบบ 3 มิติหลายประสาท |
| รุ่น | V6-IVS-322A | V6-IVS-322B | V6-IVS-322C | V6-IVS-322D |
| ประเภท | A | B | C | D |
| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | เซนเซอร์เลนส์ซูมและเซนเซอร์ซอนด์สัมผัส | เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ | เซนเซอร์เลนส์ซูม เซนเซอร์สัญจรสัมผัส และเซนเซอร์เลเซอร์ |
| โซนสัมผัส | โดยไม่มี | MCP-Kit1 | โดยไม่มี | MCP-Kit1 |
| โมดูลเลเซอร์ | โดยไม่มี | โดยไม่มี | ออมรอน เลเซอร์ | ออมรอน เลเซอร์ |
เครื่องวัดสายตาอัตโนมัติ Cantilever รุ่นและรายละเอียด:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| V6-IVS-322A | 502-120G | V6-IVS-432A | 502-120H | V6-IVS-542A | 502-120J |
| V6-IVS-322B | 502-220G | V6-IVS-432B | 502-220H | V6-IVS-542B | 502-220J |
| V6-IVS-322C | 502-320G | V6-IVS-432C | 502-320H | V6-IVS-542C | 502-320J |
| V6-IVS-322D | 502-420G | V6-IVS-432D | 502-420H | V6-IVS-542D | 502-420J |
ตารางคู่มือการเดินทางของเครื่องวัดสายตาอัตโนมัติ:
| การเดินทาง | รุ่น | ความถูกต้อง | X Axis การเดินทาง mm | การเดินทางในแกน Y mm | Z Axis การเดินทางมาตรฐาน mm | Z Axis ความยาวสูงสุดตามธรรมเนียม mm |
| 300X200X200 | V3-IVS-322 | 3+L/200 | 300 | 200 | 200 | 250 |
| V5-IVS-322 | 2.5+L/200 | 300 | 200 | 200 | 250 | |
| V6-IVS-322 | 2.5+L/200 | 300 | 200 | 200 | 250 | |
| V7-IVS-322 | 2+L/200 | 300 | 200 | 200 | 250 | |
| 400X300X200 | V3-IVS-432 | 3+L/200 | 400 | 300 | 200 | 300 |
| V5-IVS-432 | 2.5+L/200 | 400 | 300 | 200 | 300 | |
| V6-IVS-432 | 2.5+L/200 | 400 | 300 | 200 | 300 | |
| V7-IVS-432 | 2+L/200 | 400 | 300 | 200 | 300 | |
| 500X400X200 | V3-IVS-542 | 3+L/200 | 500 | 400 | 200 | 400 |
| V5-IVS-542 | 2.5+L/200 | 500 | 400 | 200 | 400 | |
| V6-IVS-542 | 2.5+L/200 | 500 | 400 | 200 | 400 | |
| V7-IVS-542 | 2+L/200 | 500 | 400 | 200 | 400 |
เครื่องวัดสายตาการออกแบบโครงสร้าง:
