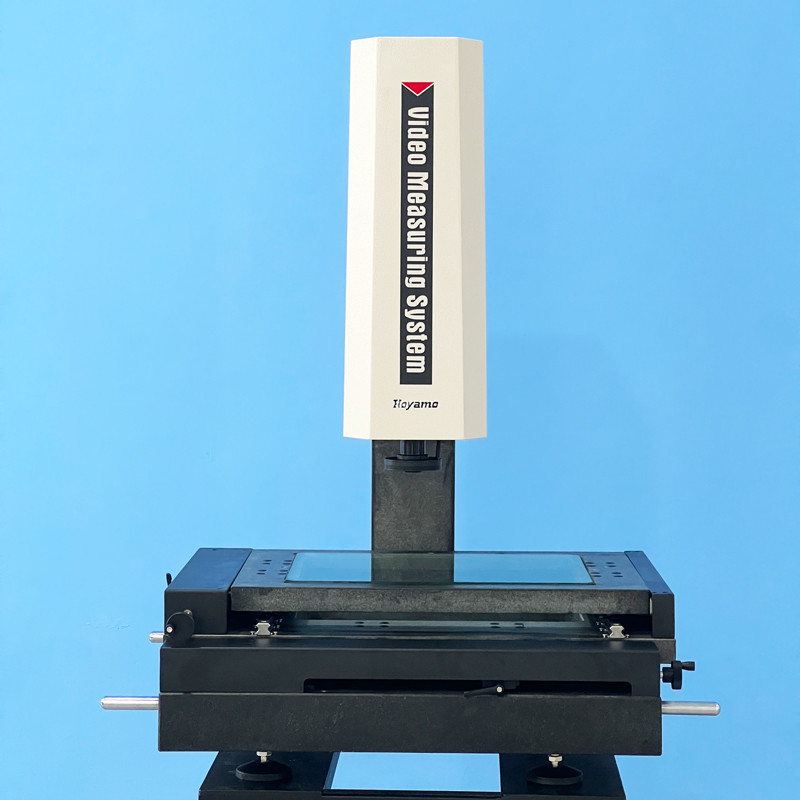

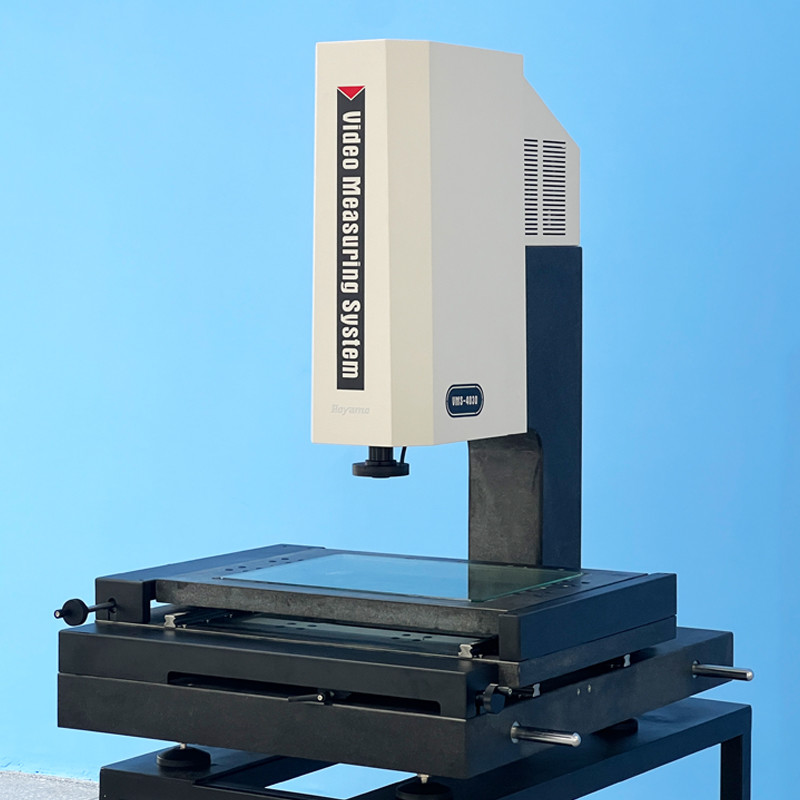

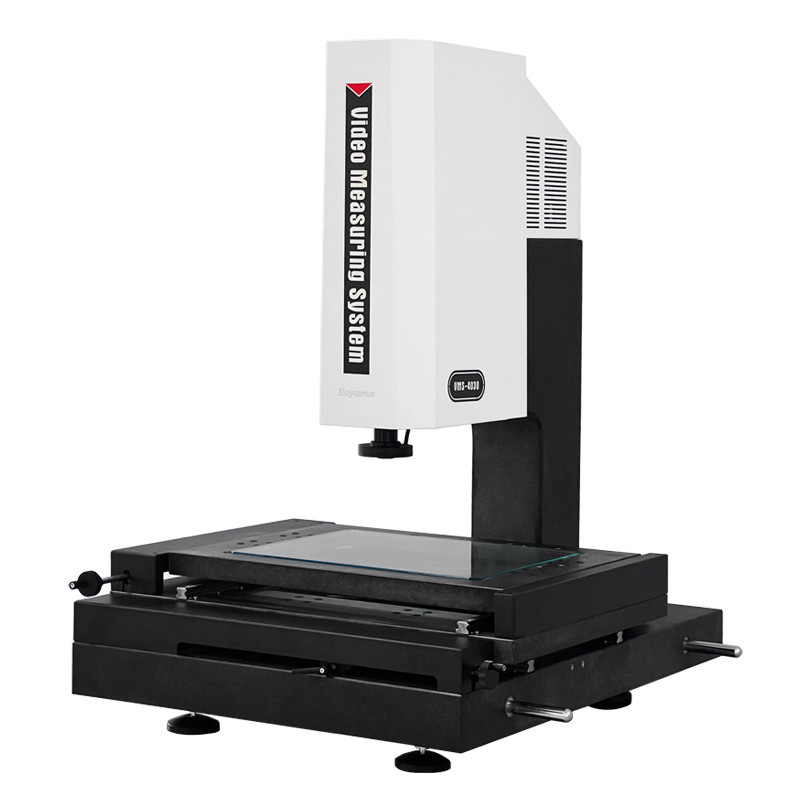

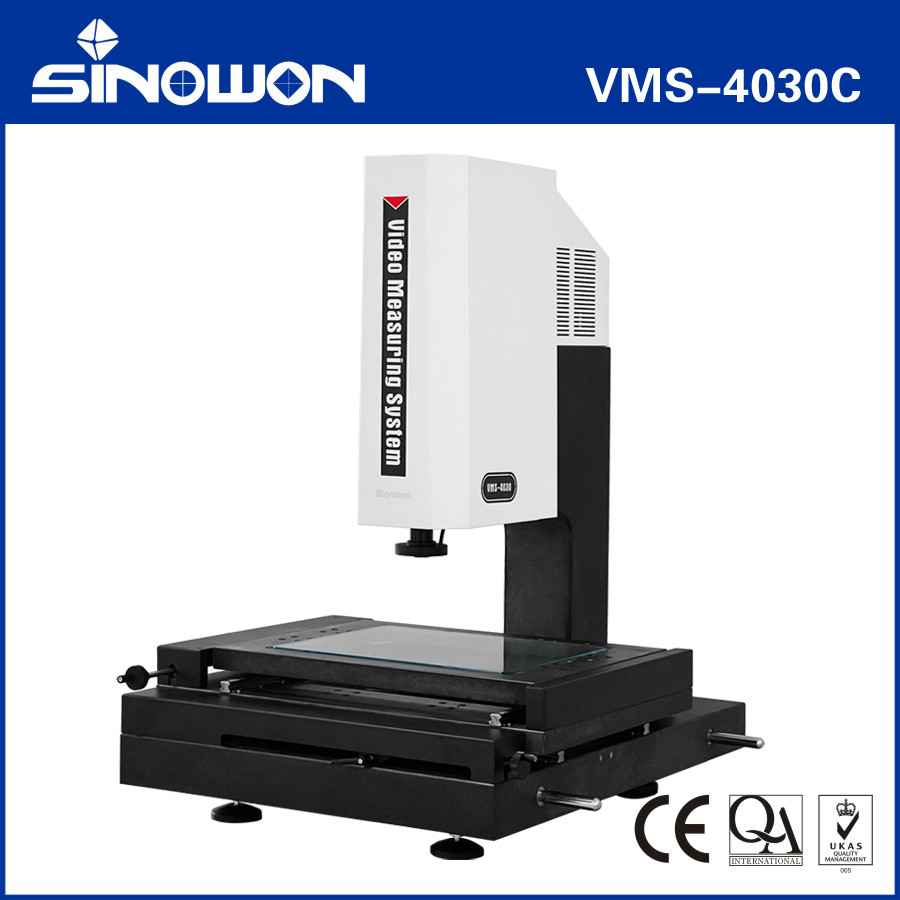

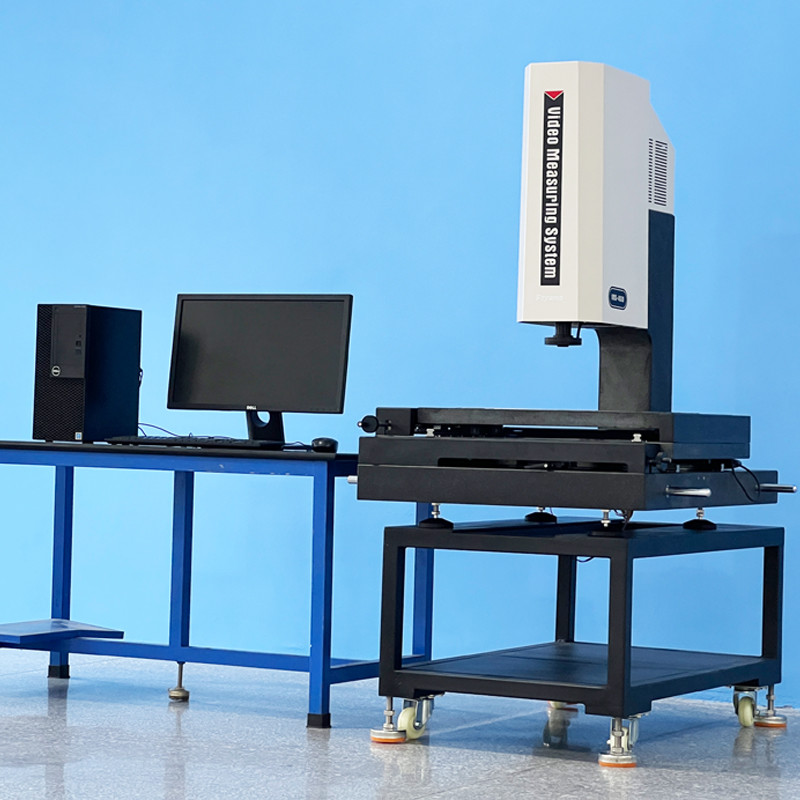

กึ่งอัตโนมัติ ระบบวัดวิดีโอ VMS-4030C
คุณลักษณะของผลิตภัณฑ์:
• ใช้ฐานและเสาหินแกรนิตเพื่อให้มั่นใจถึงความเสถียรและความแม่นยำของเครื่อง;
• ใช้แท่งขัดแบบไม่มีฟันและอุปกรณ์ล็อคแบบเคลื่อนที่เร็วเพื่อให้แน่ใจว่าข้อผิดพลาดในการส่งคืนของโต๊ะอยู่ในช่วง 2um;
• ใช้ไม้บรรทัดออปติคัลเครื่องมือที่มีความแม่นยำสูงและโต๊ะทำงานที่มีความแม่นยำเพื่อให้แน่ใจว่าความแม่นยำของเครื่องอยู่ในช่วง ≤3.0+L/200um;
• ใช้เลนส์ซูมและกล้องดิจิตอลสีความละเอียดสูงเพื่อให้แน่ใจว่าคุณภาพของภาพมีความคมชัดโดยไม่มีการบิดเบือน;
• ใช้โปรแกรมควบคุมพื้นผิวไฟ LED เย็น 4 วง 8 พื้นที่ และไฟ LED Contour Parallel รวมถึงโมดูลปรับแสงอัจฉริยะในตัว สามารถควบคุมความสว่างของแสงในพื้นที่ 4 วง 8 พื้นที่ได้อย่างอิสระ;
• ซอฟต์แวร์การวัด iMeasuring Vision ช่วยปรับปรุงการควบคุมคุณภาพไปอีกระดับ;
• สามารถใช้โพรบสัมผัสเสริมและซอฟต์แวร์การวัดสามมิติเพื่ออัปเกรดเครื่องเป็นเครื่องวัดสามมิติแบบสัมผัส
• สามารถอัปเกรดเพื่อติดตั้งโมดูลฟังก์ชันโฟกัสอัตโนมัติเพื่อให้ได้การวัดกึ่งอัตโนมัติที่แม่นยำ
ข้อมูลจำเพาะทางเทคนิค:
| สินค้า | ระบบวัดวิดีโอแบบแมนนวล VMS Series |
| รุ่น | VMS-4030 |
| โต๊ะทำงานหินอ่อน | (605*450)มม. |
| โต๊ะทำงานกระจก | (456*348)มม. |
| ระยะเคลื่อนที่แกน X/Y | (400*300)มม. |
| ระยะเคลื่อนที่แกน Z | รางนำเชิงเส้นความแม่นยำสูง ระยะเคลื่อนที่ที่มีประสิทธิภาพ 200 มม. |
| ความละเอียดแกน X/Y/Z | 0.5um |
| ฐานและเสา | หินแกรนิตความแม่นยำสูง |
| ความแม่นยำในการวัด* | แกน XY: ≤3.0+L/200(um)；Zais:≤5+L/200(um) |
| ความแม่นยำในการทำซ้ำ | 2um |
| ระบบส่องสว่าง (การปรับซอฟต์แวร์) | พื้นผิว 4 วงและ 8 โซน ไฟ LED เย็นที่ปรับได้ไม่สิ้นสุด |
| ไฟ LED Contour Parallel | |
| ไฟ Coaxial เสริม | |
| กล้องดิจิตอล | กล้องดิจิตอลความละเอียดสูง 1/3"/1.3Mpixel |
| เลนส์ซูม | เลนส์ซูมความละเอียดสูง 6.5X; |
| กำลังขยายทางแสง: 0.7X~4.5X เท่า; กำลังขยายวิดีโอ: 26X~172X (จอภาพ 21.5”) | |
| ซอฟต์แวร์การวัด | iMeasuring |
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN 10/11-32/64 |
| ภาษา | อังกฤษ, จีนตัวย่อ, จีนตัวเต็ม, ตัวเลือกเวอร์ชันภาษาอื่น ๆ |
| สภาพแวดล้อมการทำงาน | อุณหภูมิ 20℃±2℃, การเปลี่ยนแปลงอุณหภูมิ <1℃/ชม.; ความชื้น 30%~80%RH; การสั่นสะเทือน <0.02g's, ≤15Hz. |
| แหล่งจ่ายไฟ | AC220V/50Hz; 110V/60Hz |
| ขนาด (กว้างxลึกxสูง) | (908*776*1070)มม. |
| น้ำหนักสุทธิ | 283 กก. |
คำอธิบายรุ่นการกำหนดค่าผลิตภัณฑ์ (ตัวอย่างด้วย VMS-4030)
| Pประเภทสินค้า | ระบบวัดวิดีโอแบบแมนนวล | กึ่งอัตโนมัติ ระบบวัดวิดีโอ | |||
| การกำหนดค่าเซ็นเซอร์ | 2D | 2.5D | 3D | 2.5D | 3D |
| สินค้า |
2D ระบบวัดวิดีโอ |
2.5D ระบบวัดวิดีโอ |
3D ระบบวัดแบบสัมผัสและวิดีโอ |
2.5D ระบบวัดวิดีโอกึ่งอัตโนมัติ |
3D ระบบวัดแบบสัมผัสและวิดีโอกึ่งอัตโนมัติ |
| รุ่น | VMS-4030 | VMS-4030A | VMS-4030B | VMS-4030C | VMS-4030D |
| ประเภท | ------ | A | B | C | D |
| ความสำคัญ | เซ็นเซอร์เลนส์ซูมออปติคัล | เซ็นเซอร์เลนส์ซูมออปติคัล |
เซ็นเซอร์เลนส์ซูมและ เซ็นเซอร์โพรบสัมผัส |
เซ็นเซอร์เลนส์ซูมและฟังก์ชันโฟกัสอัตโนมัติแกน Z | เซ็นเซอร์เลนส์ซูม, เซ็นเซอร์โพรบสัมผัส และฟังก์ชันโฟกัสอัตโนมัติ |
| โฟกัสอัตโนมัติแกน Z | ไม่มี | ไม่มี | ไม่มี | มี | มี |
| โพรบสัมผัส | ไม่มี | ไม่มี | มี | ไม่มี | มี |
| ซอฟต์แวร์ | iMeasuring2.0 | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.1 |
| การดำเนินงาน | แมนนวล | แมนนวล | แมนนวล | กึ่งอัตโนมัติ | กึ่งอัตโนมัติ |
รุ่นและ Specification of Manual Video ระบบวัด:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
พื้นที่วัดของ VMS Series of Vision Measuring System:
| ระยะเคลื่อนที่ มม. | รุ่น | รหัส# | ระยะเคลื่อนที่แกน X มม. | ระยะเคลื่อนที่แกน Y มม. | ระยะเคลื่อนที่มาตรฐานแกน Z มม. | ระยะเคลื่อนที่สูงสุดที่กำหนดเองแกน Z มม. |
| 100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
แบบร่างโครงสร้าง:
