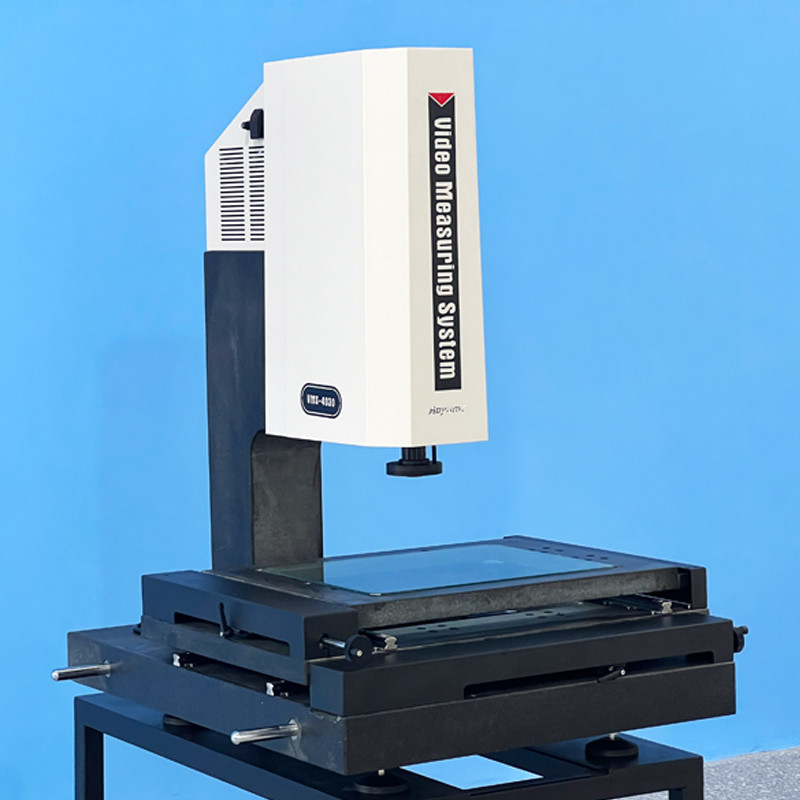

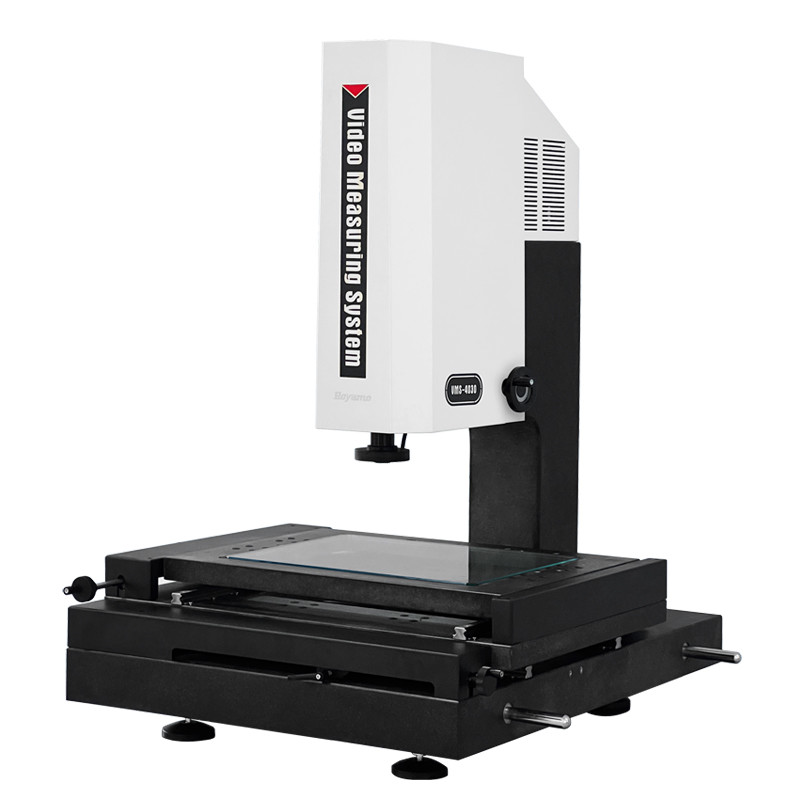

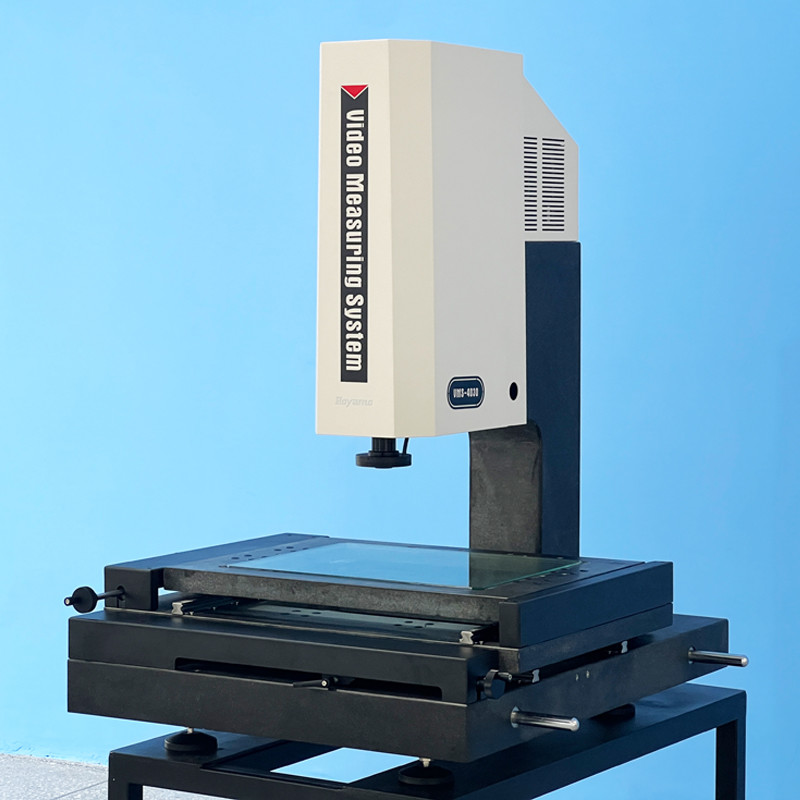

ระบบวัดวีดีโอ ซีรี่ย์ VMS-4030
ลักษณะสินค้า:
● รับรองฐานหินแกรนิตและเสาเพื่อให้มั่นคงและแม่นยําของเครื่อง;
● รับรองว่าความผิดพลาดการกลับของโต๊ะอยู่ในระยะ 2um
● รับรองเครื่องมือแม่นยําสูงสายการควบคุมแสงและแม่นยํา worktable เพื่อให้แน่ใจว่าแม่นยําของเครื่องอยู่ใน ≤3.0 + L / 200um;

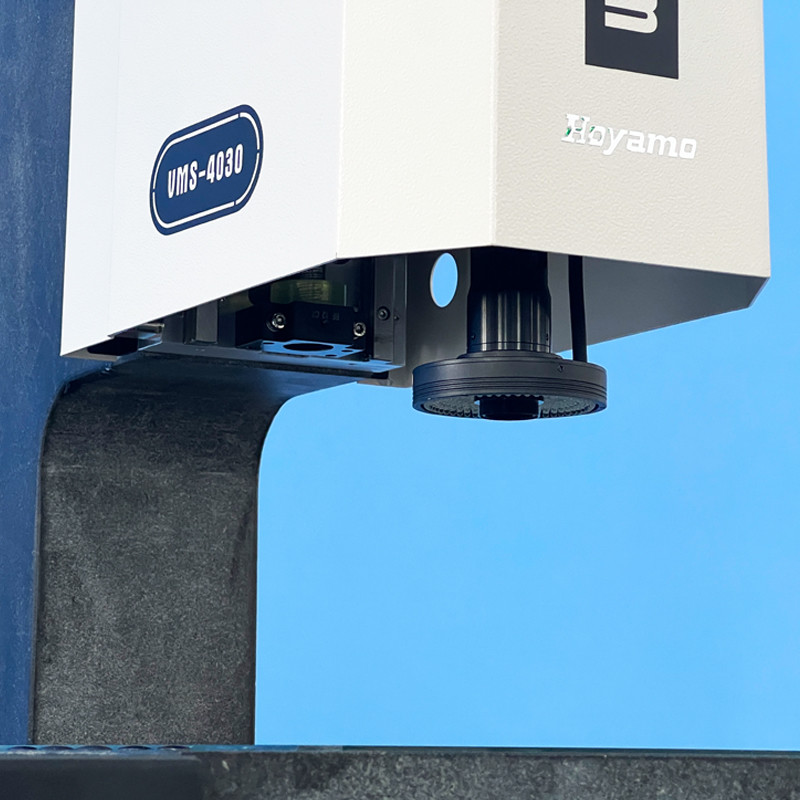

● ใช้เลนส์ซูมและกล้องดิจิตอลสีความละเอียดสูง เพื่อให้ภาพมีคุณภาพชัดเจนโดยไม่มีการบิดเบือน

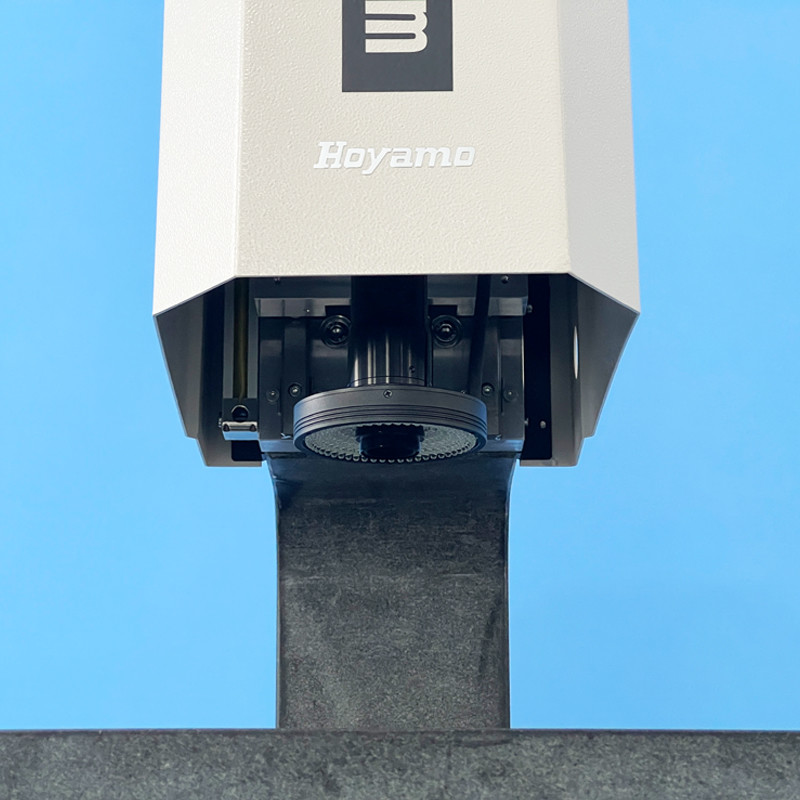

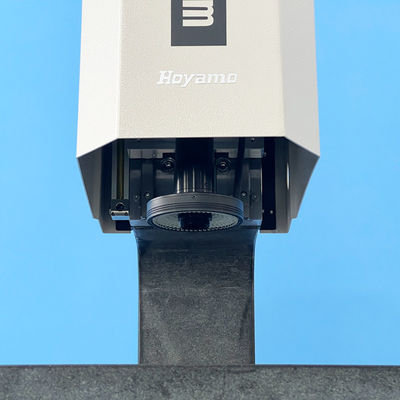

● โดยใช้แสงเย็น LED ด้านผิวที่ควบคุมด้วยโปรแกรม 4 แหวน 8 พื้นที่ และแสงคู่ LED Contour รวมถึงโมดูลปรับแสงที่มีความฉลาดในตัวความสว่างของพื้นที่ของแสงในพื้นที่ 4-วงแหวน 8 สามารถควบคุมได้อย่างอิสระ;

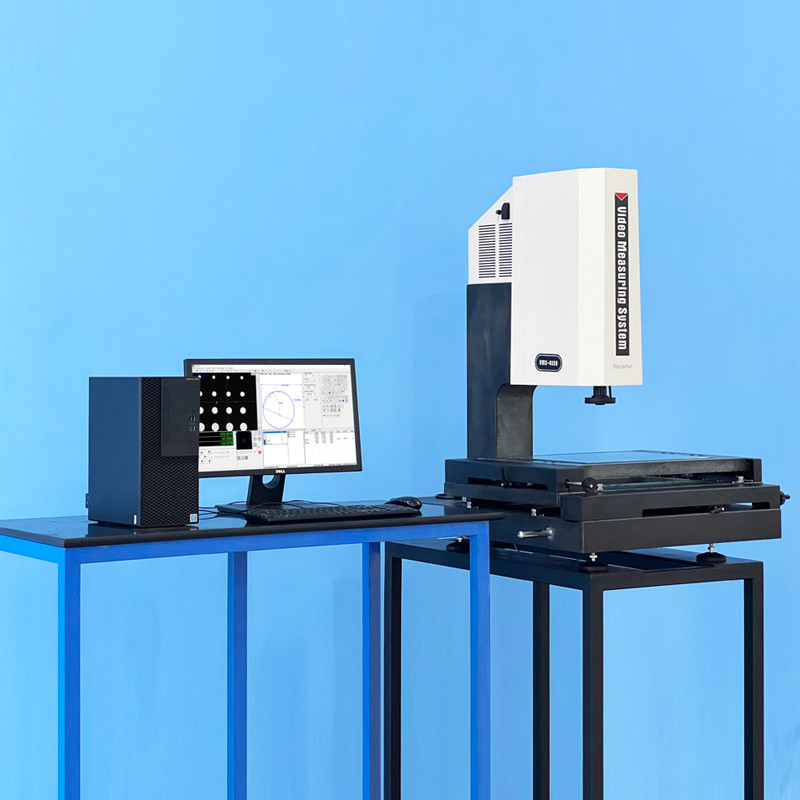

● iMeasuring Vision ซอฟต์แวร์การวัดปรับปรุงการควบคุมคุณภาพสู่ระดับใหม่
● โซนด์สัมผัสแบบเลือก และโปรแกรมวัดสามมิติ สามารถใช้ในการปรับปรุงเครื่องให้เป็นเครื่องวัดสามมิติแบบสัมผัสได้
● สามารถปรับปรุงขึ้นเพื่อติดตั้งโมดูลฟังก์ชัน autofocus เพื่อบรรลุการวัดแบบครึ่งอัตโนมัติที่แม่นยํา
ข้อมูลการใช้งาน:
| สินค้า | ระบบวัดวีดีโอมือถือ VMS Series |
| รุ่น | VMS-4030 |
| โต๊ะทํางานหินมาร์บอร์ | (605*450) มม. |
| โต๊ะทํางานแก้ว | (456*348) มม. |
| แกน X/Y การเดินทาง | (400*300) มม. |
| การเดินทางในแกน Z | การนําเส้นตรงแม่นยําสูง การเดินทางที่มีประสิทธิภาพ 200 มม. |
| ความละเอียด X/Y/Z aixs | 0.5m |
| ฐาน และ ฐาน สูง | กรานิตความแม่นยําสูง |
| ความแม่นยําของการวัด* | แกน XY: ≤3.0+L/200 ((um);Zais:≤5+L/200 ((um) |
| ความแม่นยํา | 2m |
| ระบบแสง ((การปรับซอฟต์แวร์) | ด้านผิว 4 แหวนและ 8 โซน ปรับได้อย่างไม่จํากัด |
| ขอบ LED ไฟคู่ | |
| ไฟโคเอชเชียลแบบเลือก | |
| กล้องดิจิตอล | กล้องดิจิตอลความละเอียดสูง 1/3"/1.3Mpixel |
| เลนส์ซูม | 6.5X เลนส์ซูมความละเอียดสูง |
| การขยายแสง: 0.7X ~ 4.5X ครั้ง; การขยายวิดีโอ: 26X ~ 172X ((21.5 ช่องจอ) | |
| โปรแกรมวัด | iการวัด |
| ระบบการทํางาน | รองรับระบบปฏิบัติการ WIN 10/11-32/64 |
| ภาษา | ภาษาอังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่น ๆ เป็นตัวเลือก |
| สถานที่ทํางาน | อุณหภูมิ 20 °C ± 2 °C, การเปลี่ยนแปลงอุณหภูมิ < 1 °C / Hr; ความชื้น 30% ~ 80% RH; การสั่นสะเทือน < 0.02g, ≤ 15Hz |
| พลังงาน | AC220V/50Hz; 110V/60Hz |
| ขนาด ((WxDxH) | (908*776*1070) มม |
| น้ําหนักสะสม | 283 กิโลกรัม |
การอธิบายรุ่นการตั้งค่าสินค้า(ตัวอย่างกับ VMS4030)
| Pหมวดหมู่สินค้า | ระบบวัดวีดีโอมือ | รถครึ่งอัตโนมัติ ระบบวัดวีดีโอ | |||
| การตั้งค่าเซ็นเซอร์ | 2D | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
| สินค้า |
2D ระบบวัดวีดีโอ |
2.5D ระบบวัดวีดีโอ |
3 มิติ ระบบวัดติดต่อและวิดีโอ |
2.5D ระบบวัดวีดีโอครึ่งอัตโนมัติ |
3 มิติ ระบบการวัดด้วยสายสัมผัสและวิดีโอแบบครึ่งอัตโนมัติ |

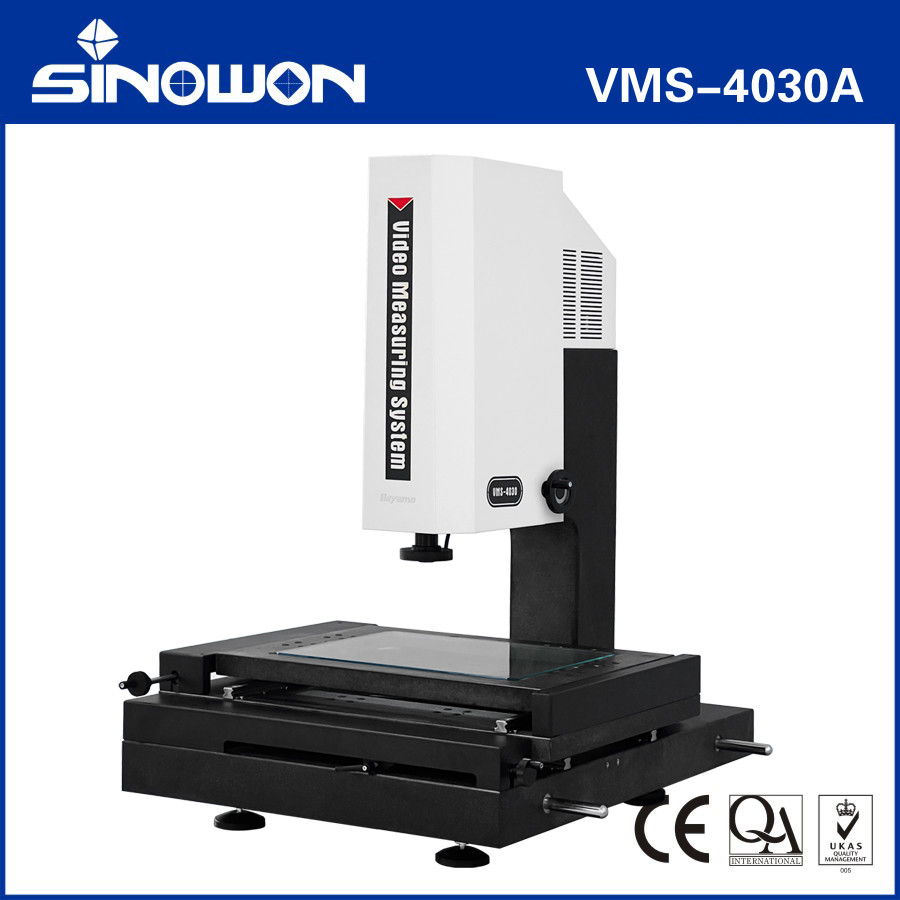

| รุ่น | VMS-4030 | VMS-4030A | VMS-4030B | VMS-4030C | VMS-4030D |
| ประเภท | ------ | A | B | C | D |
| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | อุปกรณ์ตรวจจับเลนส์ซูมออปติก |
เครื่องตรวจจับเลนส์ซูมและ เครื่องตรวจจับสัมผัส |
เซนเซอร์เลนส์ซูมและ Z-axis อัตโนมัติฟอกัสฟังก์ชัน | เซ็นเซอร์เลนส์ซูม เซ็นเซอร์สัญจรสัมผัสและฟังก์ชันอัตโนมัติ |
| Z-axis อัตโนมัติฟอกัส | โดยไม่มี | โดยไม่มี | โดยไม่มี | กับ | กับ |
| โซนสัมผัส | โดยไม่มี | โดยไม่มี | กับ | โดยไม่มี | กับ |
| โปรแกรม | iMeasuring2 การวัด0 | iMeasuring2 การวัด1 | iMeasuring31 | iMeasuring2 การวัด2 | iMeasuring31 |
| การปฏิบัติงาน | คู่มือ | คู่มือ | คู่มือ | รถครึ่งอัตโนมัติ | รถครึ่งอัตโนมัติ |
รูปแบบและSการกําหนดMปี Viเดโอระบบวัด:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
พื้นที่วัดของ VMS ซีรีส์วัดสายตาระบบ:
| การเดินทางmm | รุ่น | รหัส# | X Axis การเดินทาง mm | Y Axis การเดินทาง mm | Z Axis การเดินทางมาตรฐาน mm | Z-axis การเดินทางสูงสุดที่กําหนดเอง mm |
| 100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
การออกแบบโครงสร้าง:
