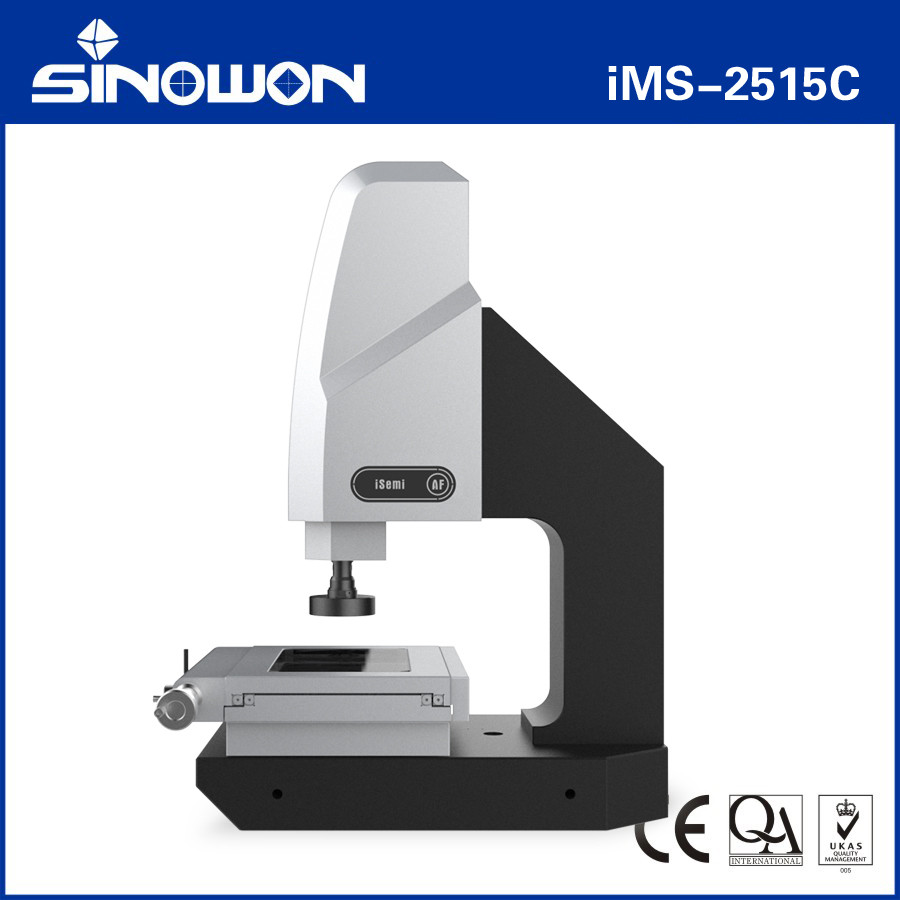

เครื่องวัดวิสัยทัศน์กึ่งอัตโนมัติความแม่นยำสูง iSemi รุ่น IMS-2515C
การประยุกต์ใช้ในอุตสาหกรรม:ลักษณะผลิตภัณฑ์:
การประยุกต์ใช้ในอุตสาหกรรม:ข้อมูลจำเพาะทางเทคนิค:รุ่น
| เครื่องวัดวิสัยทัศน์ 2.5D | iSemi Seriesรุ่น | ||||
| ระยะเคลื่อนที่แกน X มม. | 521-320E | 521-320F | 521-320G | 521-320H | 521-320J |
| (270*350)มม. | (408*308)มม. | (458*358)มม. | (608*470)มม. | (650*580)มม. | โต๊ะทำงานกระจก |
| (142*242)มม. | (306*198)มม. | (356*248)มม. | (456*348)มม. | (540*440)มม. | ระยะเคลื่อนที่แกน X/Y |
| (200*100)มม. | (250*150)มม. | (300*200)มม. | (400*300)มม. | (500*400)มม. | ระยะเคลื่อนที่แกน Z |
| รางนำเชิงเส้นความแม่นยำสูง ระยะเคลื่อนที่ที่มีประสิทธิภาพ 200 มม. | ความละเอียดแกน X/Y/Z | ||||
| 0.5um | ฐานและเสา | ||||
| หินแกรนิตความแม่นยำสูง | ความแม่นยำในการวัด* | ||||
| แกน XY:≤2.5+L/200(um) ；Zais:≤5+L/200(um) | ความแม่นยำในการทำซ้ำ | ||||
| 2um | ระบบส่องสว่าง (การปรับซอฟต์แวร์) | ||||
| พื้นผิว 4 วงแหวนและ 8 โซน LED เย็นที่ปรับได้ไม่สิ้นสุด | การส่องสว่างแบบขนาน LED Contour | ||||
| ไฟ Coaxial เสริม | |||||
| กล้องดิจิตอล | |||||
| กล้องดิจิตอลความละเอียดสูง 1/2.9"/1.6Mpixel | เลนส์ซูม | ||||
| เลนส์ซูมออปติคัลความละเอียดสูง 6.5X, กำลังขยายออปติคัล: 0.7X~4.5X ; กำลังขยายวิดีโอ: 20X~129X | ซอฟต์แวร์การวัด | ||||
| iMeasuring | ระบบปฏิบัติการ | ||||
| รองรับระบบปฏิบัติการ WIN 10/11-32/64 | ภาษา | ||||
| อังกฤษ, จีนตัวย่อ, จีนตัวเต็ม, ตัวเลือกภาษาอื่นๆ | สภาพแวดล้อมการทำงาน | ||||
| อุณหภูมิ 20℃±2℃, การเปลี่ยนแปลงอุณหภูมิ | <1℃/ชม.; ความชื้น 30%~80%RH; การสั่นสะเทือน <0.02g's, ≤15Hz.แหล่งจ่ายไฟ | ||||
| AC220V/50Hz; 110V/60Hz | ขนาด (กว้างxลึกxสูง) | ||||
| (677*552*998)มม. | (790*617*1000)มม. | (838*667*1000)มม. | (1002*817*1043)มม. | (1111*867*1086)มม. | ขนาดบรรจุภัณฑ์ (กว้างxลึกxสูง) |
| (1030*780*1260)มม. | (1130*1000*1270)มม. | (1130*1000*1270)มม. | (1130*1000*1270)มม. | (1250*1035*1460)มม. | น้ำหนักรวม/สุทธิ |
| 220/150กก. | 242/175กก. | 275/185กก. | 449/350กก. | 550/380กก. | หมายเหตุ: |
"L" หมายถึงความยาวที่วัดได้เป็นมิลลิเมตร และความแม่นยำทางกลของแกน Z ขึ้นอยู่กับความแม่นยำในการโฟกัสและพื้นผิวของชิ้นงานอย่างมาก
กำลังขยายเป็นค่าโดยประมาณและเกี่ยวข้องอย่างใกล้ชิดกับขนาดและความละเอียดของจอแสดงผล
ลูกค้าสามารถเลือกเพิ่มเลนส์เสริม 0.5X หรือ 2X ตามความต้องการเพื่อให้ได้กำลังขยายภาพ
iMS-2010/5040 เป็นโต๊ะทำงานที่ทำจากหินอ่อน ในขณะที่ iMS-2515/3020/4030 เป็นโต๊ะทำงานที่ทำจากโลหะ
คำอธิบายรุ่นการกำหนดค่าผลิตภัณฑ์ (ตัวอย่างเช่น iMS-2515) :
การกำหนดค่าเซ็นเซอร์
| 2.5D | 3D | สินค้า | 3D | สินค้า |
| เครื่องวัดวิสัยทัศน์ 2.5D | เครื่องวัดวิสัยทัศน์และสัมผัส 3D | เครื่องวัดวิสัยทัศน์กึ่งอัตโนมัติ 2.5D | เครื่องวัดวิสัยทัศน์และสัมผัสกึ่งอัตโนมัติ 3D | รุ่น |
| ระยะเคลื่อนที่แกน X มม. | iMS-2515B | iMS-2515C | iMS-2515D | ประเภท |
| A | B | C | D | ความสำคัญ |
| เซ็นเซอร์เลนส์ซูมออปติคัล | เซ็นเซอร์เลนส์ซูมและ |
เซ็นเซอร์โพรบสัมผัส เซ็นเซอร์เลนส์ซูมและฟังก์ชันโฟกัสอัตโนมัติแกน Z |
เซ็นเซอร์เลนส์ซูม, เซ็นเซอร์โพรบสัมผัส และฟังก์ชันโฟกัสอัตโนมัติ | โฟกัสอัตโนมัติแกน Z |
| ไม่มี | มี | มี | ซอฟต์แวร์ | ซอฟต์แวร์ |
| ไม่มี | มี | ซอฟต์แวร์ | มี | ซอฟต์แวร์ |
| iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 | รุ่นและข้อมูลจำเพาะของเครื่องวัดวิสัยทัศน์แบบแมนนวล |
:รุ่น
| ระยะเคลื่อนที่แกน X มม. | IMS-2010A | ระยะเคลื่อนที่แกน X มม. | IMS-2010A | ระยะเคลื่อนที่แกน X มม. | IMS-2010A | ระยะเคลื่อนที่แกน X มม. | IMS-2010A | ระยะเคลื่อนที่แกน X มม. | IMS-2010A |
| 521-120E | IMS-2515A | 521-120F | IMS-3020A |
521-120G |
IMS-4030A |
521-120H | IMS-5040A | 521-120J | IMS-2010B |
| 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J | IMS-2010C |
| 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J | IMS-2010D |
| 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J | IMS-6040A |
| 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | 200x100x200 | 200x100x200 |
ระยะเคลื่อนที่ มม.
| รุ่น | ระยะเคลื่อนที่แกน X มม. | ระยะเคลื่อนที่แกน Y มม. | ระยะเคลื่อนที่มาตรฐานแกน Z |
มม. 100x100x100 |
มม. 100x100x100 |
| IMS-1010 | 100 | 200 | 200 | 200 | 200x100x200 |
| IMS-2010 | 200 | 400 | 200 | 400 | 200 |
| IMS-2515 | 250 | 150 | 200 | 400 | 200 |
| IMS-3020 | 300 | 200 | 400 | 400 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า |
| IMS-4030 | 400 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 200 | 400 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า |
| IMS-5040 | 500 | 400 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 400 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า |
| IMS-6040 | 600 | 400 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า | 400 | ข้อมูลจำเพาะการเดินทางอื่นๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า |
การประยุกต์ใช้ในอุตสาหกรรม:เครื่องวัดวิสัยทัศน์
การประยุกต์ใช้ในอุตสาหกรรม:เครื่องวัดออปติคัล OMM หรือที่เรียกว่าเครื่องวัดวิสัยทัศน์และเครื่องวัดแบบไม่สัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติ ด้วยการอัปเกรดของอุตสาหกรรมไมโครการผลิตและความแม่นยำสูงสมัยใหม่ จึงใช้วิธีการวัดภาพออปติคัลแบบไม่สัมผัสสำหรับการวัดที่รวดเร็วและแม่นยำ การวัดขนาดทางเรขาคณิตและค่าความคลาดเคลื่อนทางเรขาคณิตจึงเป็นสิ่งที่หลีกเลี่ยงไม่ได้
เครื่องวัดออปติคัลเหมาะสำหรับสาขาการใช้งานทั้งหมดเพื่อวัตถุประสงค์ในการวัดพิกัด และมีการใช้กันอย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ เครื่องมือ ฮาร์ดแวร์ พลาสติก และอุตสาหกรรมอื่นๆ เช่น แม่พิมพ์ สกรู โลหะ อุปกรณ์เสริม ยาง บอร์ด PCB สปริง ฮาร์ดแวร์ อิเล็กทรอนิกส์ พลาสติก การบินและอวกาศ ฯลฯ ซึ่งจะเอาชนะข้อบกพร่องของเวอร์เนียร์คาลิปเปอร์ ไมโครมิเตอร์ และโปรเจ็กเตอร์โปรไฟล์แบบดั้งเดิม ซึ่งเป็นเครื่องวัดที่มีความแม่นยำสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง ซึ่งรวมเทคโนโลยีการประมวลผลภาพออปติคัล เครื่องกล อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะวัดจะถูกขยายโดยระบบกำลังขยายแสง หลังจากที่ลักษณะของภาพถูกรวบรวมโดยระบบกล้อง CCD และประมวลผลโดยอัลกอริธึมคอมพิวเตอร์และซอฟต์แวร์ สามารถตรวจจับรูปร่างและพื้นผิว ขนาด มุม และตำแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยำต่างๆ ได้โดยอัตโนมัติ การตรวจสอบขนาดเล็กและการควบคุมคุณภาพ ข้อมูลการวัดสามารถนำเข้าสู่ AUTOCAD เพื่อสร้างแบบร่างวิศวกรรมที่สมบูรณ์ และสามารถสร้างเอกสารในรูปแบบ DXF, IGS และรูปแบบอื่นๆ และยังสามารถนำเข้าสู่ซอฟต์แวร์วิเคราะห์ทางสถิติ WORD, EXCEL และ SPC เพื่อสร้าง CPK และรายงานทางสถิติต่างๆ
