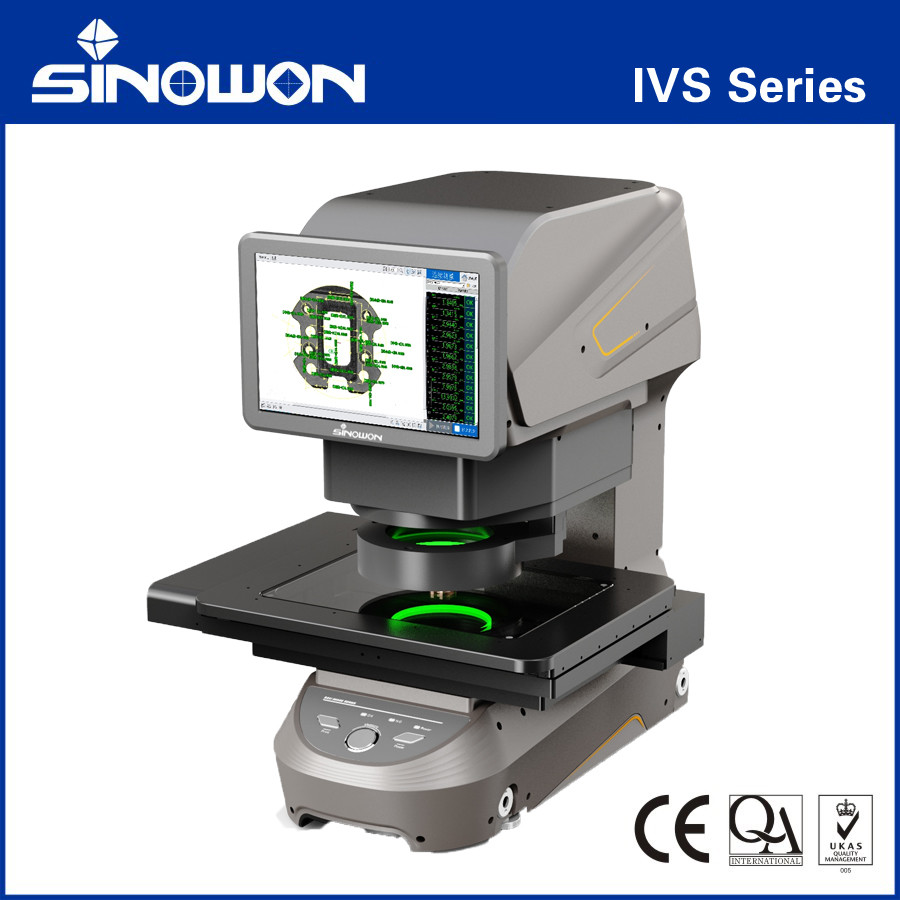

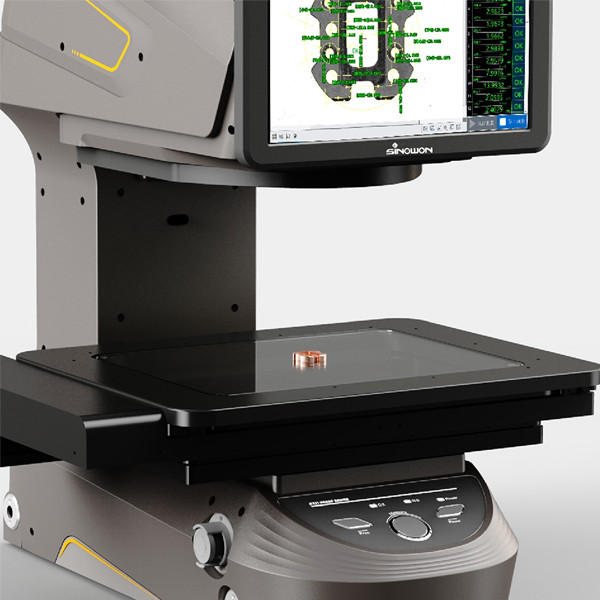

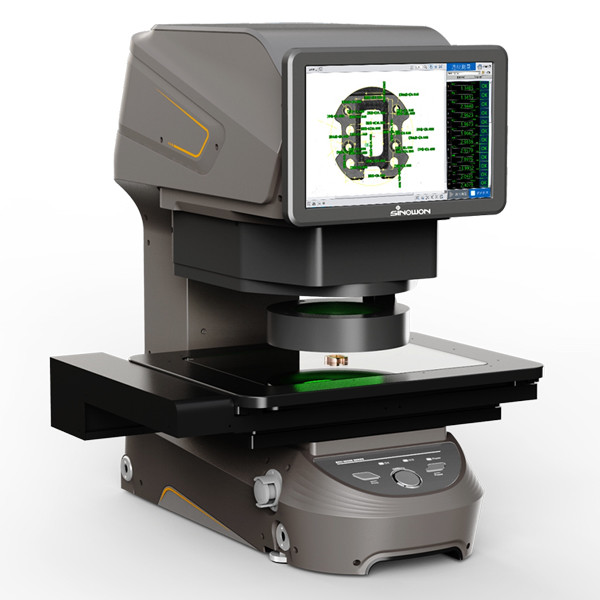

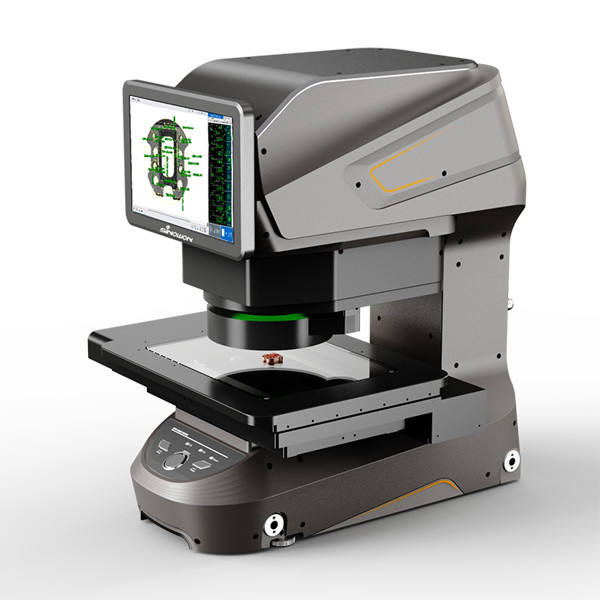

ระบบการมองเห็นทันที ซีรี่ย์ IVS-202
ลักษณะสินค้าc:
ระบบวัดทันทีบนเบนจ์
● โต๊ะ มี ขนาด สะดวก
● การวัดด้วยปุ่มเดียว สามารถจับคู่กับสัญญาณ IO ได้ด้วย เพื่อให้มีการวัดอัตโนมัติ
● รายงานสามารถอัพโหลดเป็นอัตโนมัติในระบบจัดการข้อมูล
การวัดความแม่นยําสูง ภายใต้แสงพื้นผิว
● พร้อมด้วยเลนส์โทรศูนย์กลางปรับขนาดสองเท่า และกล้อง 20MP สองกล้อง แสงผิวหลายมุมอัตโนมัติและแสงผิวโคอาเซียลแบบเลือก
● ด้วยอัลกอริทึมการคํานวณขอบ AI ที่มีพลังอย่างอิสระ สามารถค้นหาขอบที่แม่นยําบนพื้นผิวได้อย่างง่ายดาย และกรองพื้นที่ที่ไม่ถูกต้องเพื่อหาความวุ่นวายที่อยู่รอบขอบ
● ความสามารถในการวัดซ้ําของแสงบนพื้นผิวยังสามารถบรรลุระดับที่คล้ายกับแสงด้านล่าง
การวัดเร็วและใช้งานง่าย
● สามารถ วัด ขนาด ได้ 100 ขนาด ใน หนึ่ง วินาที ทํา ให้ เวลา ในการ วัด ลด ลง มาก
● อินเตอร์เฟสการทํางานของซอฟต์แวร์ง่ายและเข้าใจง่าย และโปรแกรมการวัดและการตั้งค่าปารามิเตอร์สามารถเขียนได้ง่าย
● ด้วยการฟอกเซอร์อัตโนมัติ, การตั้งตําแหน่งอัตโนมัติและฟังก์ชันการวัดอัตโนมัติ, การดําเนินงานทุกคนสามารถได้รับผลการวัดที่มั่นคง
สะดวก|ปุ่มเดียวสําหรับการวัด
การผสมผสานฮาร์ดแวร์ที่มีพลัง|การวัดความแม่นยําสูง
อุปกรณ์พร้อมกับเลนส์โทรศูนย์กลางการขยายสองครั้ง และกล้อง 20MP สองกล้อง แผ่นแสงมหามุมอัตโนมัติและแสงผิว coaxial ทางเลือก,มันสามารถทําการค้นหาขอบที่แม่นยําบนพื้นผิวได้อย่างง่ายดาย และกรองพื้นที่ที่ไม่เหมาะสมสําหรับขอบขัดความซ้ําซ้ําในการวัดของแสงบนพื้นผิวยังสามารถบรรลุระดับที่คล้ายกับแสงด้านล่าง.
ง่ายๆ|การวัดเร็วและใช้งานง่าย
ระบบสามารถวัด 100 มิติในหนึ่งวินาที, ลดเวลาการวัดได้มาก. อินเตอร์เฟซการทํางานของโปรแกรมง่ายและเข้าใจง่ายและโปรแกรมการวัดและการตั้งค่าปารามิเตอร์สามารถเขียนง่าย. ด้วยการฟอกเซอร์อัตโนมัติ, การตั้งตําแหน่งอัตโนมัติและฟังก์ชันการวัดอัตโนมัติ, การทํางานใด ๆ สามารถได้รับผลการวัดที่มั่นคง
รายละเอียด:
| รุ่น | IVS-100D | IVS-202D | IVS-302D | ||
| รหัส# | 500-011 | 500-021 | 500-031 | ||
| ระยะวัด | X | φ100 | 200 มม. | 300 มม. | |
| Y | 200 มม. | 200 มม. | |||
| Z | 75 มม. | 75 มม. | 75 มม. | ||
| FOV | โหมดความแม่นยําสูง | 26 มิลลิเมตร x 18 มิลลิเมตร | |||
|
โหมดสนามกว้าง |
φ100mm | ||||
| ความซ้ํา | โหมดความแม่นยําสูง | ± 1.5μm | |||
| โหมดสนามกว้าง | ± 3μm | ||||
| หน่วยขั้นต่ํา | 0.1μm | ||||
| ความถูกต้อง | ความแม่นยําสูง | โดยไม่ผูกพัน | ± 1.5μm | ||
| ด้วยการผูกพัน | ±3+L/150μm | ±3+L/150μm | |||
| สนามกว้าง | โดยไม่ผูกพัน | ± 3μm | |||
| ด้วยการผูกพัน | ±5+L/150μm | ±5+L/150μm | |||
| น้ําหนัก | 33 กิโลกรัม | 45 กิโลกรัม | 50 กิโลกรัม | ||
| ระบบแสง | กล้อง | " 20MP BW กล้อง * 2 | |||
| เลนส์ | เลนส์โทรศูนย์กลางขนาดใหญ่สองเท่า | ||||
| แสงพื้นผิว | ไฟที่ยกได้ 2 แหวน | ||||
| แสงด้านล่าง | แสงด้านล่างขนานสีเขียว | ||||
| ความจุ | 5 กิโลกรัม | ||||
| โปรแกรมวัด | โปรแกรม GD&T | ||||
| พลังงาน | 220V±10%, 50Hz | ||||
| สถานที่ทํางาน | อุณหภูมิ: 20±3°C, ความชื้น: 30-80%, การสั่นสะเทือน: <0.002g,15HZ | ||||
| ขนาด (L*W*H) mm | 600*300*650 มิลลิเมตร | 600*410*650 มิลลิเมตร | 600*510*650 มิลลิเมตร | ||
