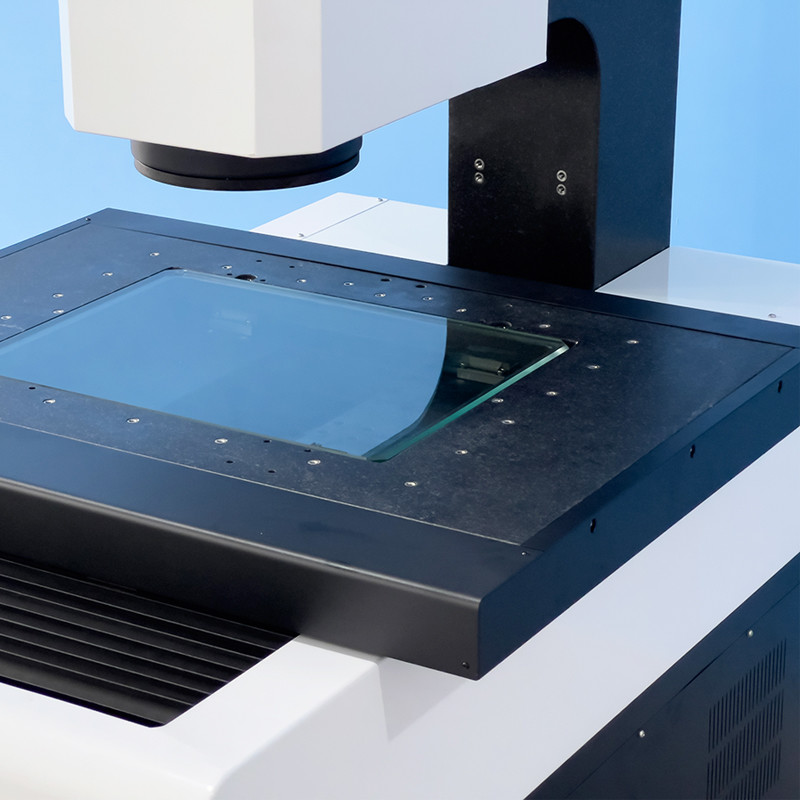

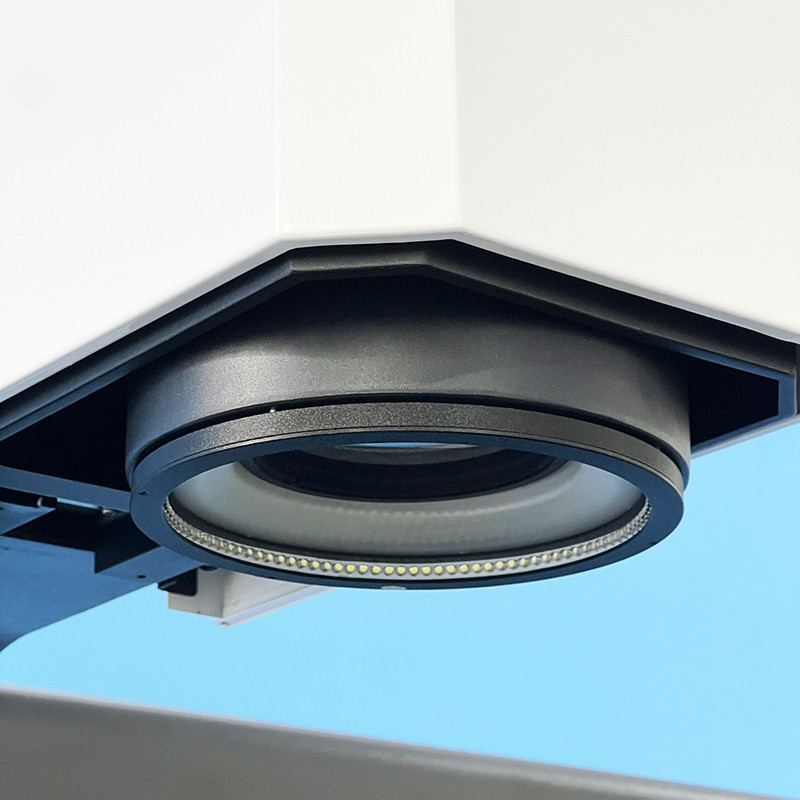

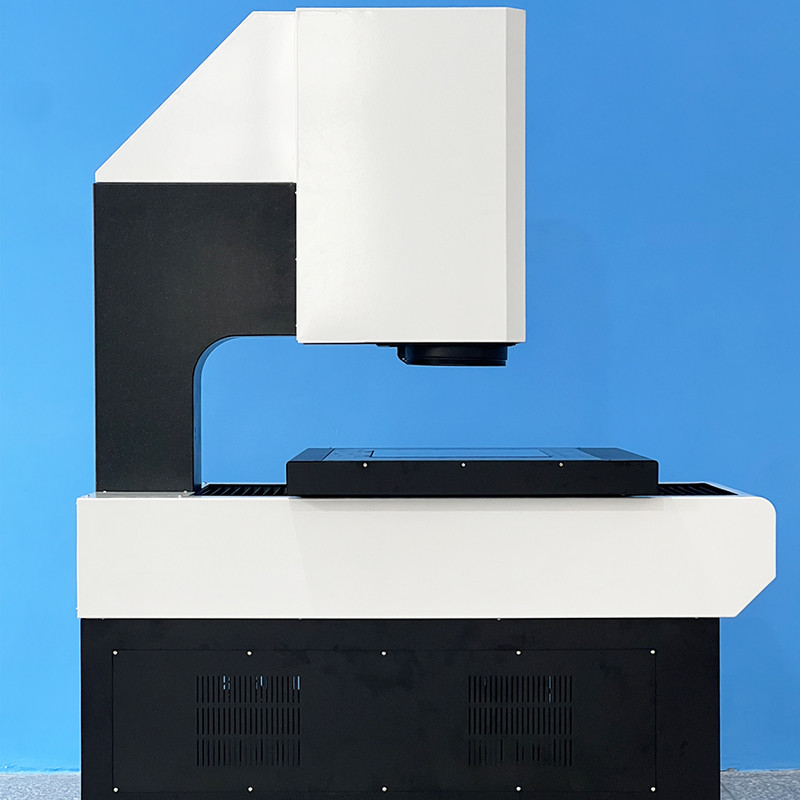

ระบบวัดสายตาทันทีแบบ Cantilever IVS-322 ซีรีส์
การนําเสนอสินค้า:
IVS ซีรี่ย์คือ cantilever เครื่องวัดภาพทันทีอัตโนมัติเต็มแบบพร้อมระบบเลนส์ปรับขนาดคู่ที่พัฒนาขึ้นสําหรับการวัด GD & T ด้วยการควบคุมแบบมอเตอร์สามแกนอัตโนมัติมันพร้อมกับระบบจับส่องอัตโนมัติ, การควบคุมแสงอัตโนมัติ และการเคลื่อนไหวอัตโนมัติของการตั้งค่าฮาร์ดแวร์และซอฟต์แวร์เพื่อให้การวัดขนาดเส้นตรงและกณิตศาสตร์รวดเร็วและแม่นยํา
ลักษณะสินค้าc:
การใช้งาน:
รายละเอียด:
| สินค้า | ระบบวัดสายตาทันที | ||||
| รุ่น | IVS-322 | IVS-432 | |||
| การเดินทางในแกน X/Y ((มม) | (300*200) มม. | (400*300) มม. | |||
| ขนาด ((WxDxH) | (1237*740*1664) มม | (1337*840*1664) มม | |||
| ขนาดบรรจุ | (1400*960*1900) มม | (1500*1060*1900) มม | |||
| น้ําหนัก | 380 กิโลกรัม | 600 กิโลกรัม | |||
| Z Axis การเดินทาง ((มม) | 200 มม. | ||||
| แกน X/Y/Z-3 สูงเส้น | ความละเอียดของขนาดเส้นตรงที่นําเข้า: 0.5um | ||||
| โหมดการนําทาง | การนําทางเส้นตรงแม่นยํา การนําทางเลื่อนสองทาง | ||||
| รูปแบบการทํางาน | เครื่องควบคุม joystick การทํางานของหนู โปรแกรมการตรวจจับอัตโนมัติ | ||||
| ความจุ | < 25Kg | ||||
| สถานที่ทํางาน |
อุณหภูมิ 20°C±2°C ระยะความชื้น<2°C/hr ความชื้น 30 ~ 80%, การสั่นสะเทือน<0.002g, <15Hz |
||||
| พลังงาน | AC220V/50Hz; 110V/60Hz | ||||
| โปรแกรมวัด | จีโอเมอา | ||||
| กล้อง | 1 ภาพถ่าย 20 มพิกเซล B/W | ||||
| เลนส์โทรศูนย์กลางคู่ | เลนส์โทรศูนย์กลางแบบคู่ | ||||
| การขยายขนาด | 0.16X | 0.64X | |||
| การวัดภาพ | ความซ้ํา | ไม่มีการเคลื่อนย้าย | ± 1μm | ± 0.5μm | |
| การย้าย | ± 2μm | ± 1.5μm | |||
| ความแม่นยํา* | โดยไม่ผูกพัน | ±3.9μm | ± 2μm | ||
| จํากัด | ± 7μm | ±4μm | |||
| ระยะทางในการทํางาน | 145±2mm | 145±2mm | |||
| การตั้งใจทางไกล | < 0.02° | < 0.02° | |||
| ความลึกของสนาม | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||
| สนามมอง ((mm) ((D*H*V) | 1?? | 82*55*100 | 21*14*25 | ||
| 53*44*69 | 13*11*17 | ||||
| 2/3 | |||||
| การแก้ไข | 20um | 7.8m | |||
| ระบบแสง | รูปทรง | การส่องแสงแนวขนาน LED | |||
| พื้นที่ | 0~255 ระดับ การสลับแสง LED | ||||
คําอธิบายรุ่นการตั้งค่าสินค้า (ตัวอย่างกับ IVS-322):
| ประเภทสินค้า | 2.5D | 2.5D |
| สินค้า |
2.5D อัตโนมัติ เครื่องวัดสายตา |
2.5D อัตโนมัติเลเซอร์สแกนและสายตา เครื่องวัด |

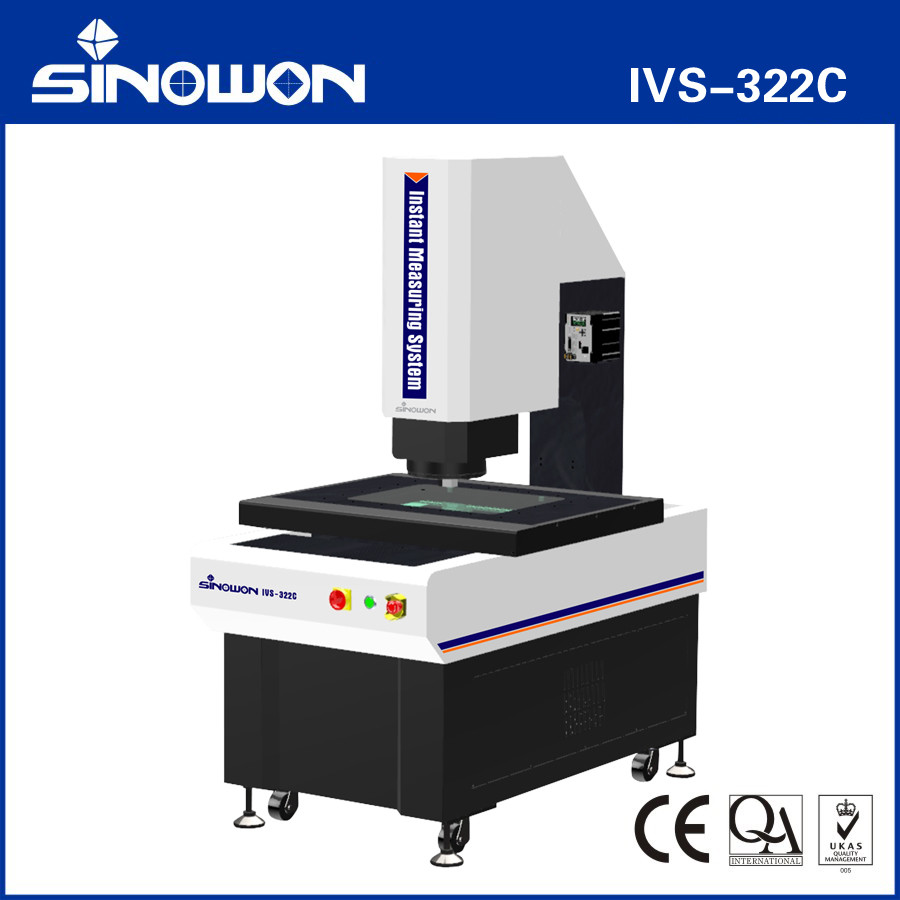

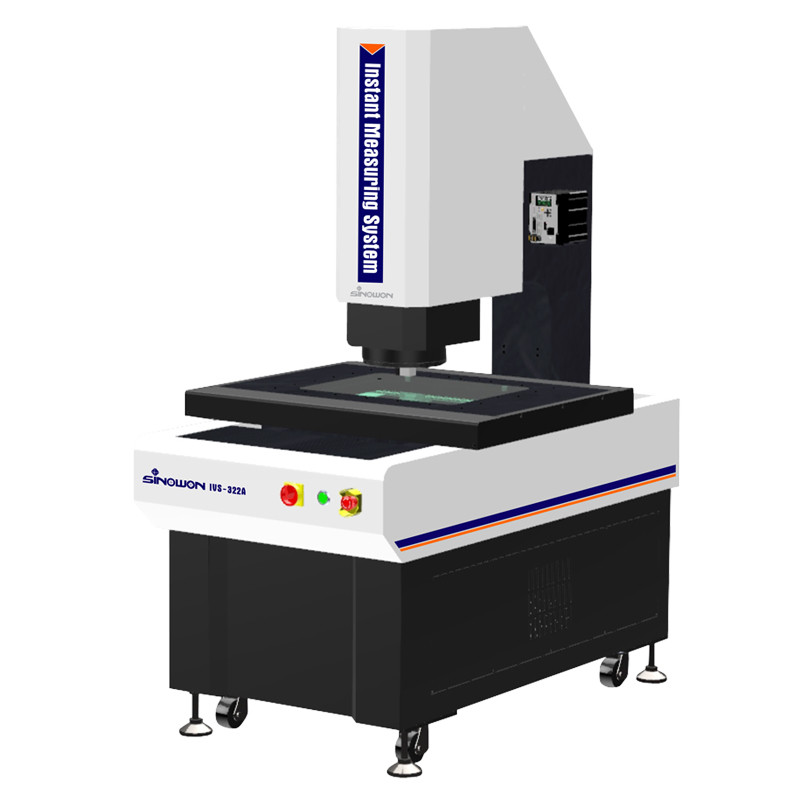

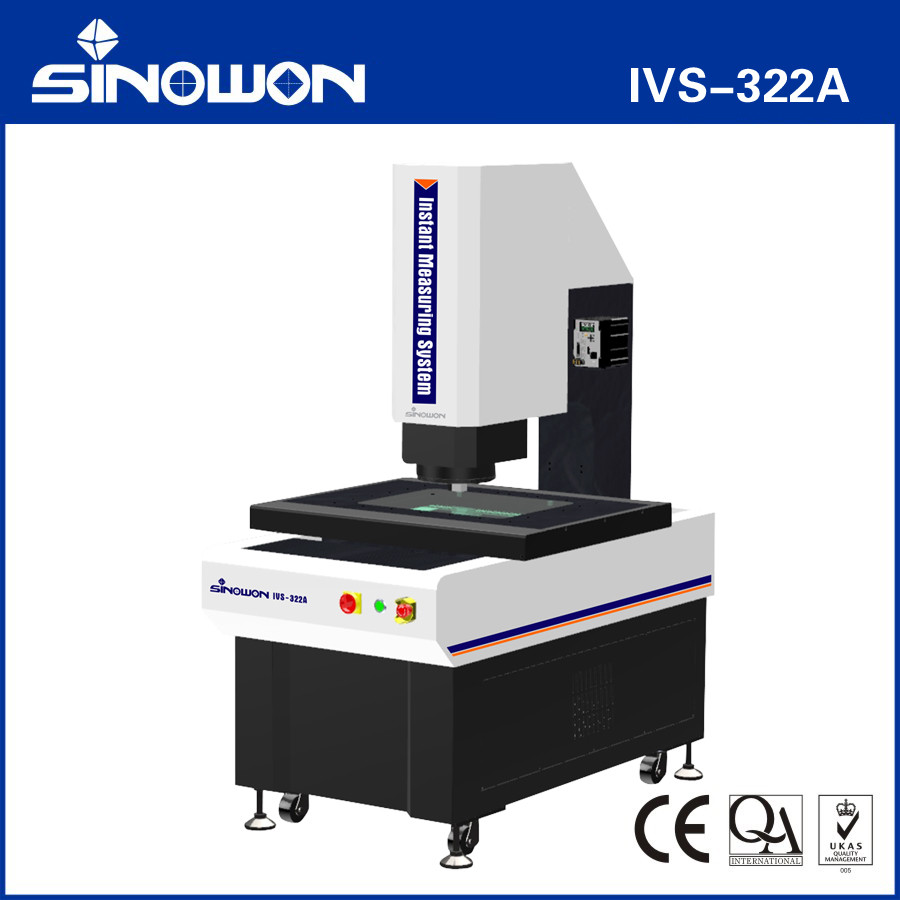

| รุ่น | IVS-322A | IVS-322C |
| ประเภท | A | C |
| ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ |
| โซนสัมผัส | โดยไม่มี | โดยไม่มี |
| โมดูลเลเซอร์ | โดยไม่มี | ออมรอน เลเซอร์ |
รูปแบบและรายละเอียดของระบบวัดภาพทันที:
| รุ่น | รหัส# | รุ่น | รหัส# |
| IVS-322A | 502-120G | IVS-432A | 502-120H |
| IVS-322C | 502-320G | IVS-432C | 502-320H |
ระบบวัดสายตาทันที ตารางคู่มือการวัดพื้นที่:
| การเดินทาง | รุ่น | X Axis การเดินทาง mm |
การเดินทางในแกน Y mm |
Z Axis การเดินทางมาตรฐาน mm | Z Axis ความยาวสูงสุดตามธรรมเนียม mm |
| 100X100X100 | IVS-111T | 100 | 100 | 100 | ------ |
| 250X150X150 | IVS-2515 | 250 | 150 | 200 | 300 |
| 300X200X200 | IVS-3020 | 300 | 200 | 200 | 400 |
| IVS-322A | 300 | 200 | 200 | 250 | |
| IVS-322C | 300 | 200 | 200 | 250 | |
| 400X300X200 | IVS-432A | 400 | 300 | 200 | 300 |
| IVS-432C | 400 | 300 | 200 | 300 | |
| 300X400X200 | AutoFlash432A | 400 | 300 | 200 | 400 |
| AutoFlash432C | 400 | 300 | 200 | 400 | |
| 400X500X200 | AutoFlash542A | 500 | 400 | 200 | 400 |
| ออโต้ฟลัช 542C | 500 | 400 | 200 | 400 |
รายละเอียดการเดินทางอื่น ๆ สามารถปรับแต่งตามความต้องการของลูกค้าได้
