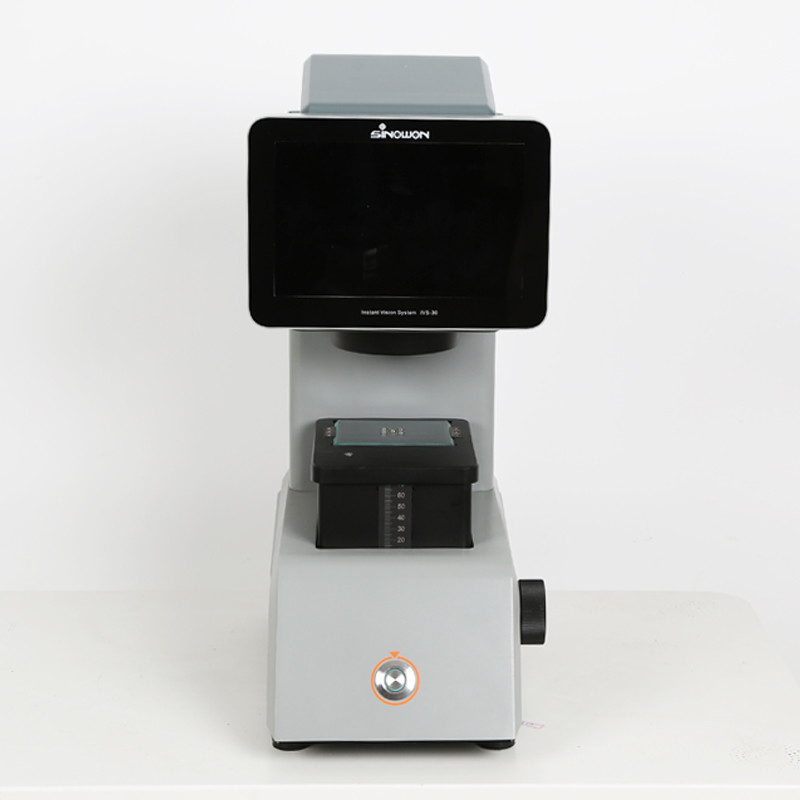

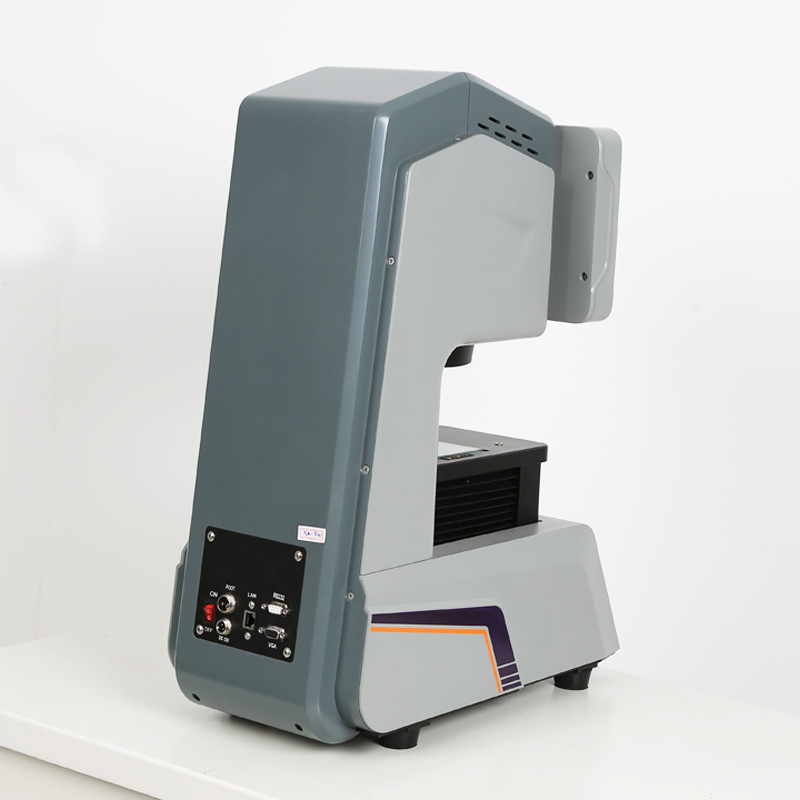

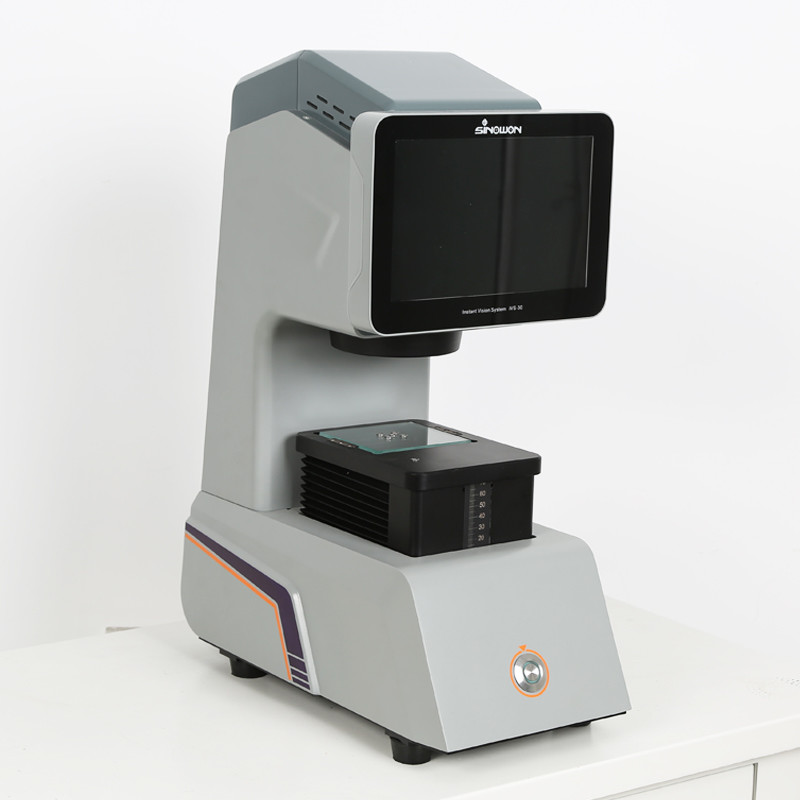

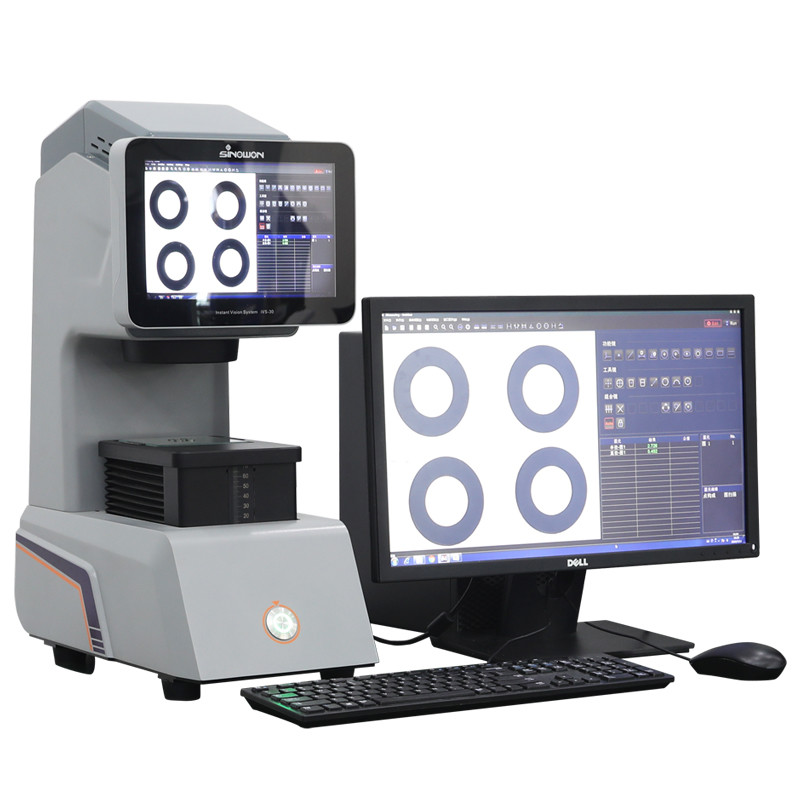

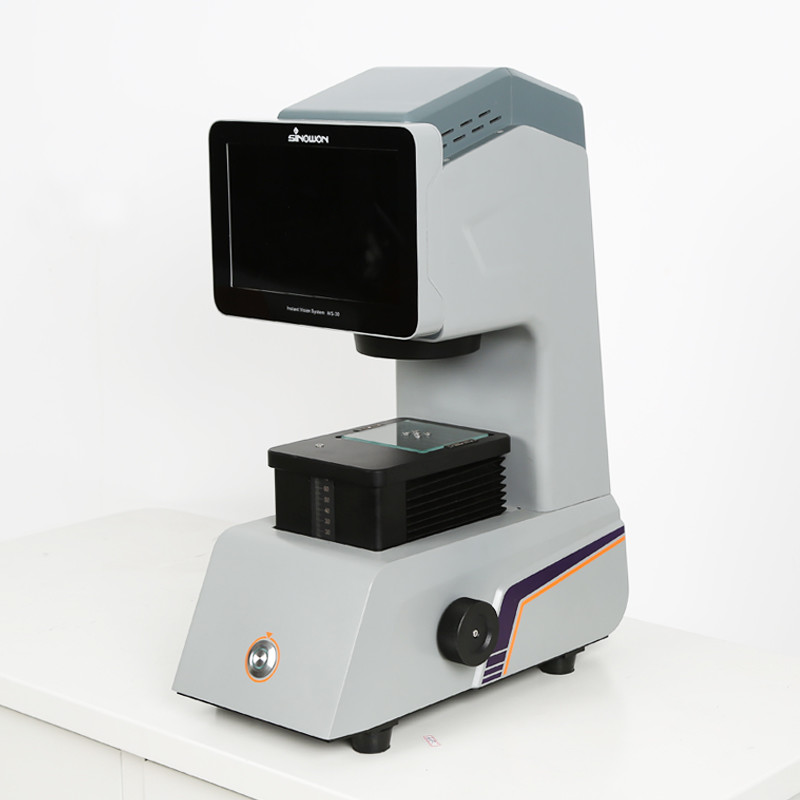

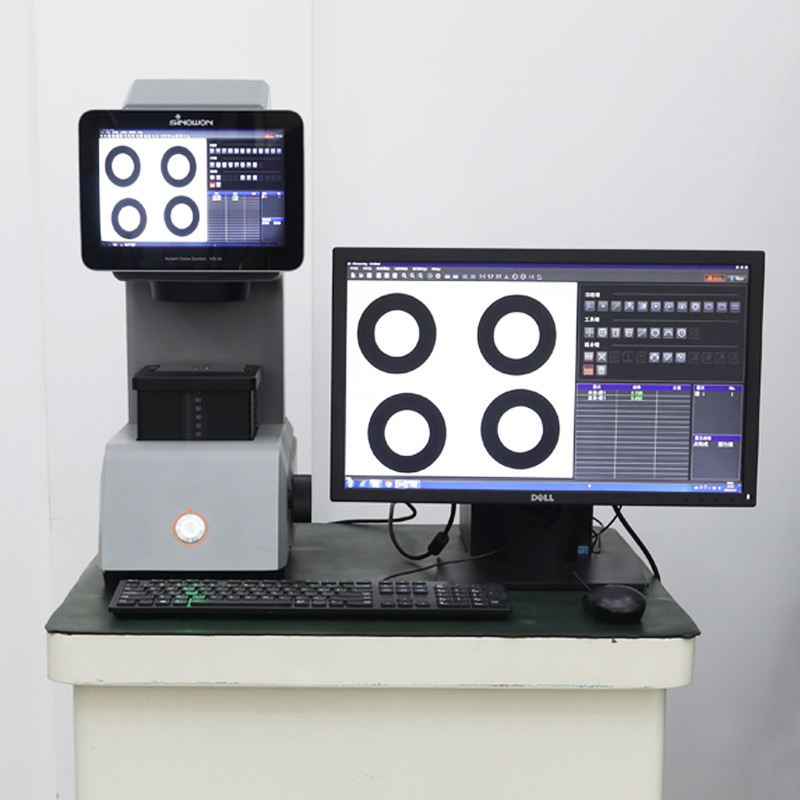

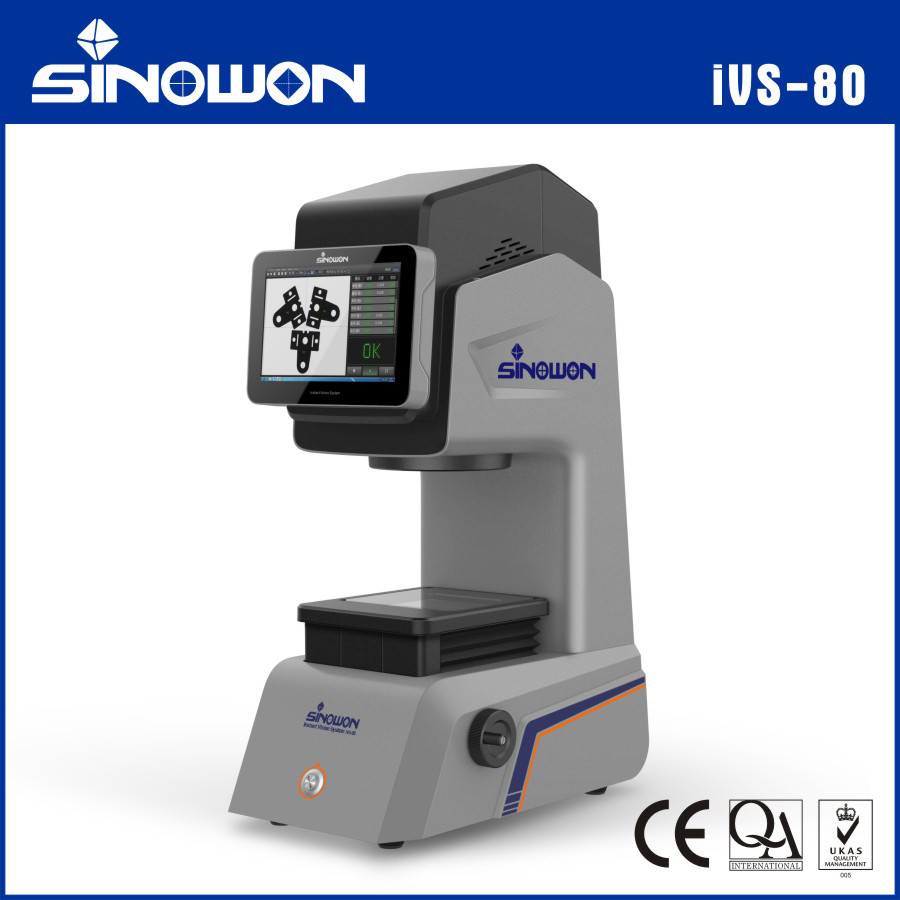

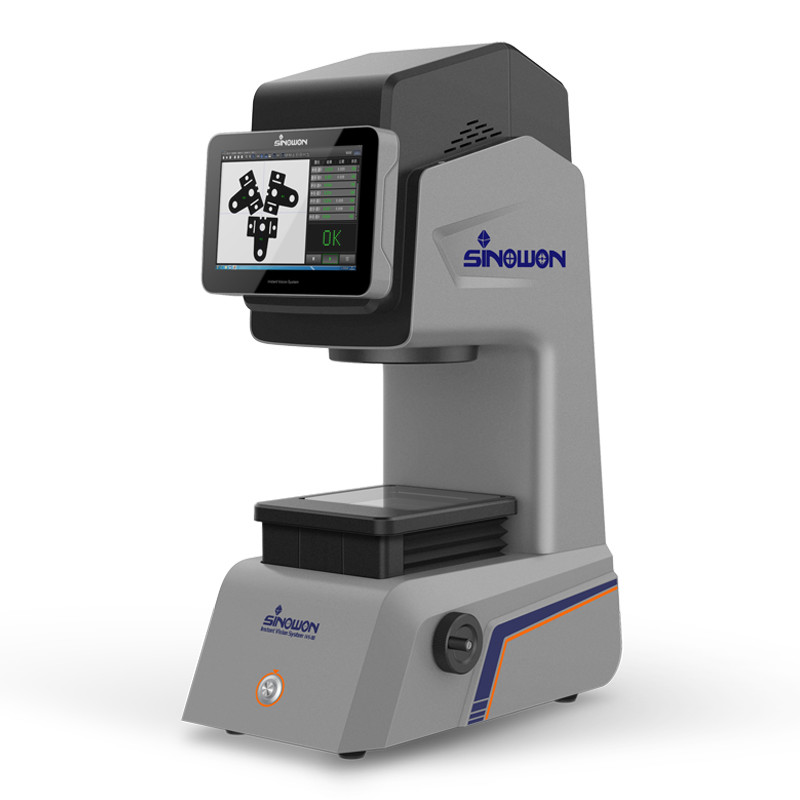

ระบบวัดสายตาทันที IVS-80
1การใช้งานของผลิตภัณฑ์:
มันถูกใช้อย่างแพร่หลายในการวัดชุดที่รวดเร็วของสกรูความแม่นยํา สปริงความแม่นยํา เกียร์ กล่องโทรศัพท์มือถือ กระจกโทรศัพท์มือถือ ส่วนโลหะความแม่นยําและส่วนอื่น ๆ ในขนาดเล็ก
2ลักษณะสินค้าc:
ความแม่นยําสูงและสามารถซ้ําได้อย่างดีเยี่ยม
● ความลึกของสนามที่สูง ความบิดเบือนต่ํา เลนส์โทรศูนย์กลางคู่ ไม่จําเป็นต้องฟอกซิ่งซ้ํา
● ซอฟต์แวร์ จัดการ ภาพ โดย ใช้ การ สืบ พิกเซล ขอบ และ การ กําจัด ขอบ และ ราคา ที่ ออก ไป โดย อัตโนมัติ และ วิธี สี่เหลี่ยม ที่ น้อย ที่สุด เพื่อ รับประกัน ความ แม่นยํา
การดําเนินงานอย่างเป็นมิตร
● การแก้ไขตําแหน่งและทิศทางอัตโนมัติ การตรวจจับและวัดอัตโนมัติตามรูปแบบที่บันทึกของตัวอย่าง การวัดด้วยการกดปุ่ม
การวัดชุดที่มีประสิทธิภาพ
● ระบุส่วนประกอบหลายส่วน, องค์ประกอบการทดสอบโดยอัตโนมัติ, จากนั้นดําเนินการวัดโดยอัตโนมัติ, พอใจกับความต้องการในการวัดชุด
● ภาพทั้งหมด ไม่จําเป็นต้องย้ายเวทีการทํางาน ประสิทธิภาพสูงและความแม่นยําสูง
● ปรับปรุงประสิทธิภาพ ประหยัดค่าแรงงาน และกําจัดความผิดพลาดของผู้ประกอบการ
การควบคุมคุณภาพและการควบคุมกระบวนการสถิติ (SPC)
● ความจําอัตโนมัติและค่าการวัดผลิต และทําให้ข้อมูลการทดสอบที่ใช้ง่าย
2.1 ความแม่นยําที่สมบูรณ์แบบ
คืนมาตรฐานเดิมด้วยความแม่นยําสูง
● เลนส์โทรศูนย์กลางคู่และความลึกของสนามที่สูง ทําให้มีความแตกต่างในความสูงของตัวอย่าง, ส่วนที่มีความชันหรือโค้งและองค์ประกอบการวัดที่ยากอื่น ๆและความบิดเบือนต่ํา โดยไม่ต้องกังวลเกี่ยวกับการวางตัวอย่างและความมืด, และฟื้นตัวมาตรฐานเดิม ด้วยความแม่นยําสูง
● เลนส์ความบิดเบือนต่ํา, ภาพขอบใส, ไม่มีความบิดเบือน, กําจัดความผิดพลาดในการวัด
● ซอฟต์แวร์ที่มีซับพิกเซล (Sub Pixel) อัลการอริทึมการลดลงแบบสแควร์น้อยที่สุด และการชดเชยวิดีโอที่สูงเพื่อรับรองความแม่นยํา
2.2 การวัดชุดที่มีประสิทธิภาพ
● ใช้เวลาเพียง 2 ~ 5 วินาทีในการวัดตําแหน่งหลายสิบ, 99 การวัดสามารถดําเนินการในเวลาหนึ่งภายในช่วงการวัด,มันทําให้เวลาในการวัดสั้นลงอย่างมาก และเพิ่มประสิทธิภาพในการวัด.
2.2.1 การวางชิ้นงาน ไม่มีความต้องการในการตั้งและการติดตั้ง ภายในช่วงประสิทธิภาพของเลนส์
2.2.2 การตั้งตําแหน่งของชิ้นงาน การแก้ไขตําแหน่งและทิศทางโดยอัตโนมัติ โดยตรวจจับและวัดโดยอัตโนมัติโดยใช้รูปแบบของตัวอย่างที่บันทึกไว้
2.2.3 การมุ่งเน้นชิ้นงาน เลนส์โทรศูนย์กลางคู่ ระยะทางการทํางานที่ยาว ยอมให้มีความแตกต่างความสูง
2.2.4 การวัดชิ้นงาน ภาพทั้งหมดลดเวลาในการนําโปรแกรม, โต๊ะทํางานและเลนส์ที่เคลื่อนไหว
2.2.5 การวัดชุด โปรแกรมสําหรับการบันทึกรูปร่างของตัวอย่างโดยอัตโนมัติ การตั้งตําแหน่งโดยอัตโนมัติ การตรวจจับทิศทาง และจุดเริ่มต้นของพิกัดสําหรับการวัดซ้ํา
● ใช้เวลาเพียงสองวินาทีในการวัดตําแหน่งหลายสิบ, 99 การวัดสามารถดําเนินการในเวลาหนึ่งภายในช่วงการวัด.
● การวัดพร้อมกันสามารถดําเนินการหลายตัวอย่างที่เหมือนกันภายในมุมมอง
2.3ทั้งหมดฉันแม็ก
ไม่จําเป็นต้องย้ายระดับการทํางาน, ประสิทธิภาพและความแม่นยําสูง
2.3.1อุปกรณ์วัดแบบดั้งเดิมมีวงจรสายตาแคบ สามารถทดสอบเพียงตําแหน่งหนึ่งครั้งเท่านั้น และมันต้องย้ายระดับการทํางานและตําแหน่งตัวอย่างก่อนการวัด
2.3.2 อุปกรณ์วัดแบบดั้งเดิม มีขั้นตอนที่ซ้ําขึ้น และใช้เวลากว่าและซับซ้อนในการทํางาน
2.3.3 อุปกรณ์วัดแบบดั้งเดิมต้องพิจารณาความแม่นยําของอุปกรณ์ที่รองรับ เช่น อุปกรณ์ชั่งเส้น, ความแม่นยําของการติดตั้งระยะทํางาน เป็นต้น
มันสามารถภาพรวมภายในระดับสูงสุดของสนามการวัด, การวัดหลายขนาดสามารถจบในครั้งเดียว, ปรับปรุงประสิทธิภาพอย่างมาก, ประหยัดเวลาและต้นทุนของการผลิต.มันตอบสนองกับความคิดของลูกค้า "โดยไม่มีโมไซค์รูปภาพรวม"
2.4 ปฏิบัติการที่เป็นมิตร ค่าใช้จ่ายต่ํา
ประสิทธิภาพสูง ประหยัดค่าแรงงาน ลดความผิดพลาดของผู้ประกอบการ
2.4.1 ไม่มีความต้องการของเครื่องประกอบไฟฟ้า, สถานที่, การแก้ไข, การส่อง, การส่องแสง, การควบคุมการทํางาน, การวัดโดยอัตโนมัติภายในช่วงขอบเขตการวัดสูงสุด, ปรับปรุงประสิทธิภาพอย่างมาก
2.4.2 ใครก็ได้สามารถใช้งานได้ คนงานทั่วไปสามารถตอบสนองความต้องการ ประสิทธิภาพสูง ประหยัดค่าแรงงาน
2.5 กําจัดความผิดพลาดของผู้ประกอบการได้อย่างมีประสิทธิภาพ
หลีกเลี่ยงวิธีการทํางาน การวางตัวอย่าง การวัดลําดับ การกําจัดความผิดพลาดผู้ประกอบการอย่างมีประสิทธิภาพ
| องค์ประกอบของความผิดพลาดจากมนุษย์ | อื่นๆMราคาฉันอุปกรณ์ |
ระบบวัดสายตาทันที (กําจัดความผิดพลาดของมนุษย์) |
|
การวัด วิธีการ |
ผู้ประกอบการไม่คุ้นเคยกับโปรแกรมและเครื่อง | ความจําและการเก็บของวิธีการวัด ตําแหน่งจุดและทิศทางการทดสอบ การทํางานอัตโนมัติ |
| การเปลี่ยนแปลงอารมณ์ของผู้ปฏิบัติการ จะทําให้ความแม่นยําและความมั่นคง | อัตโนมัติและเครื่องจักร การกําจัดความผิดพลาดของผู้ประกอบการ | |
| ระยะทางการทํางานที่สั้นและความลึกของสนาม, การโฟกัสซ้ํา ๆ จะทําให้การตัดสินที่ผิดพลาดและความอดทนทางกล | DOF สูง เลนส์โทรศูนย์กลางคู่ ระยะทางการทํางานยาว ยอมให้ความแตกต่างความสูง ไม่จําเป็นต้องซ้ําการโฟกัส | |
| ผู้ประกอบการที่แตกต่างกัน นิสัยที่แตกต่างกัน และความชัดเจนในการโฟกัส การเลือกจุด ความเข้มข้นของการส่องแสง ผลที่แตกต่างกัน | อัตโนมัติจําการส่องแสง, ระบบวัด, ระบบเลือกจุด | |
|
ตัวอย่าง การวาง |
ตําแหน่งและทิศทางต่าง ๆ | โดยไม่มีเครื่องติดตั้ง และวางโดยสุ่ม |
| ปรับเปลี่ยนการเคลื่อนไหว, จุดตําแหน่งจะทําให้ความผิดพลาดที่มาของพิกัด | การปรับตําแหน่งและทิศทางอัตโนมัติและใช้การวัดแม่นยํา | |
| ตําแหน่งของจุดและองค์ประกอบที่วัดไม่ได้ตามลําดับ | อัตโนมัติและเครื่องจักร |
2.6การใช้ง่าย
2.6.1 บันทึกและผลิตค่าที่วัดโดยอัตโนมัติในเอกสาร WORD, EXCEL, TXT และสถิติและการวิเคราะห์ SPC ทําให้ง่ายสําหรับการใช้ข้อมูลการทดสอบ
2.6.2 สามารถกําหนดความอนุญาต เมื่อการวัดเกินความอนุญาต มันมีสัญญาณเตือนอัตโนมัติ และอัตโนมัติ สถิติ SPC และการวิเคราะห์และผลิตรายงาน
2.7สนับสนุนวิศวกรรมกลับ
ไฟล์ DXF ที่นําเข้าโดยซอฟต์แวร์สามารถวัดได้, กราฟและข้อมูลยังสามารถส่งออกจากซอฟต์แวร์สําหรับไฟล์ DXF สําหรับการใช้งานอื่น ๆ.
3รายละเอียด:
| รุ่น | iVS-30 | iVS-60 | iVS-80 | iVS-160 |
| รหัส# | 500-030 | 500-060 | 500-080 | 500-160 |
| เลนส์ | 0.3X เลนส์โทรศูนย์กลางคู่ | 0.17X เลนส์โทรศูนย์กลางคู่ | 0.088X เลนส์โทรศูนย์กลางคู่ | 0.088X เลนส์โทรศูนย์กลางคู่ |
| ระยะทางการทํางาน | 110 มม. | 110 มม. | 120 มม. | 390 มม. |
| สนามกว้าง | Ø 30mm ((28x24) | Ø 60mm ((56x50) | Ø116mm ((94x76) | Ø229.6mm ((146.7x110) |
| ความแม่นยําของการวัด | ± 2m | ± 3m | ±4m | ± 7m |
| ความแม่นยําในการซ้ํา | ± 1m | ± 2m | ± 2m | ±5m |
| กล้อง | 2/3 5 ล้านพิกเซล B/W กล้อง (Ethernet) | |||
| การส่องแสง | เครื่องควบคุมดิจิทัล ความจําอัตโนมัติ | |||
| การส่องแสงแบบเรียงเส้นทาง LED สีเขียวแบบตั้งทางไกล | ||||
| การส่องแสง LED สีขาว | ||||
| ระบบ PC | DELL (โปรเซสเซอร์ Intel I5) | |||
| มอนิเตอร์ | ภายใน 10.4 นิ้วจอ LCD ((1920*1080) | |||
| มอนิเตอร์ LCD ขนาด 21.5 นิ้วภายนอก ((1920 * 1080) | ||||
| โปรแกรมวัด | ขนาด 60 | |||
| จํานวนการวัด | แม็กซ์99 | |||
| เวลาทดสอบ | < 5S (ทดสอบน้อยกว่า 100 ครั้ง) | |||
| ข้อมูลผลิต | ข้อมูลการทดสอบ รายงาน การกําหนดผล (OK, NG, WAIT) เป็นต้น | |||
| หน้าที่ | การวัด 2 มิติ: จุด, เส้น, วงกลม, กบ, มุม, ระยะทาง, วงโค้ง, O-ring, Groove, สี่เหลี่ยม, ปานกลาง | |||
| ปฏิบัติหน้าที่ช่วย | ตัดตัด, ตรงกัน, ยกตรง, ติดต่อ, ผ่าตัด | |||
| ความละเอียดทางกณิตศาสตร์ | ความอนุญาตด้านขนาดและความอนุญาตด้านตําแหน่ง ความอนุญาตด้านรูปร่างและตําแหน่ง (ความเหมาะสมของตําแหน่งจุด, ความตรง, ความขนาน, ความกลม, ความตรง, โปรไฟล์, ฯลฯ) | |||
| รูปแบบการวัด | คู่มือ / อัตโนมัติ | |||
| การบริหารและควบคุมข้อมูล SPC | √ | |||
| การเข้า / การออกข้อมูล CAD | √ | |||
| พลังงาน | AC100~240V,50~60Hz | |||
