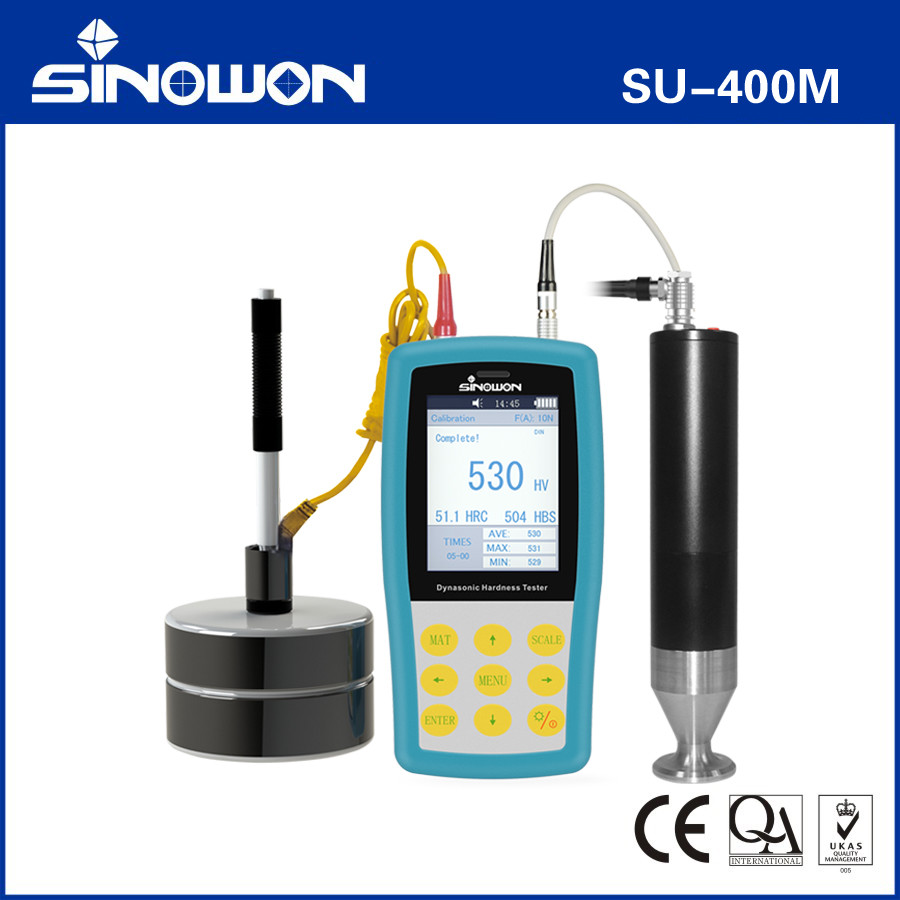

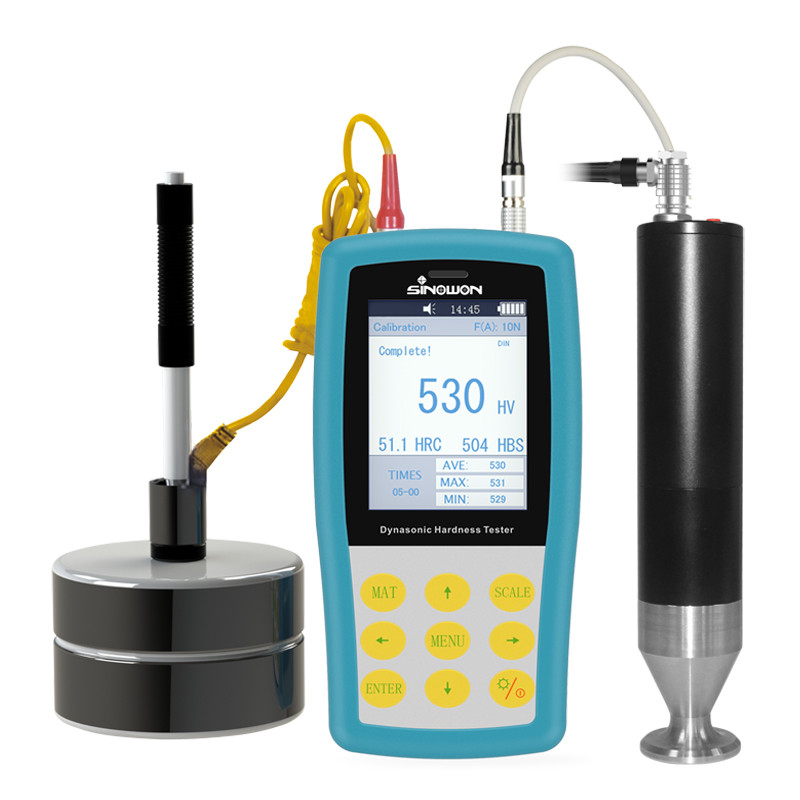

เครื่องทดสอบความแข็งแบบไดนาซอนิกสากลแบบพกพา SU-400M
คําแนะนําสั้น ๆ:
● SU-400 Dynasonic Hardness Tester เป็นเครื่องวัดความแข็งแบบพกพาทั่วไปที่มีวิธีการทดสอบแบบ twin-testing. มันใช้วิธีการสองแบบเกี่ยวกับภาวะอุปสรรคการสัมผัส ultrasonic: UCI และการลดกลับแบบไดนามิก:Leeb เพื่อทําการทดสอบความแข็งแรงในเครื่องมือหนึ่ง, มันแก้ปัญหาที่วิธี Leeb ไม่สามารถทดสอบความแข็งแรงของการเคลือบและการเคลือบ (ใน UCI) และวิธี UCI ไม่สามารถทดสอบวัสดุคริสตัลหยาบในอุตสาหกรรมการโยน (ใน Leeb)
● SU-400 สามารถทํางานได้ไม่เพียงแค่กับเครื่องตรวจสอบ UCI ที่ใช้เครื่องยนต์และเครื่องตรวจสอบมือ แต่ยังสามารถทํางานกับเครื่องตรวจสอบกระแทก Leebมันเป็นเรื่องทั่วไปในการทดสอบความแข็งของวัสดุที่มีโครงสร้างคริสตัลละเอียดหรือโครงสร้างคริสตัลหยาบในอุตสาหกรรมโลหะ.
● ระบบตรวจสอบ SU-400 UCI เหมาะสําหรับวัดการทดสอบความแข็งแรงเกี่ยวกับการเคลือบและการเคลือบคาร์บูรีเซอร์ชั้นและ Nitriding ชั้นอย่างมีประสิทธิภาพ.
● ระบบตรวจสอบแบบไดนามิก ลีบ SU-400 เหมาะสําหรับวัดความแข็งของวัสดุที่ค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้าง
● SU-400 เป็นวัดความแข็งแรง NDT เนื่องจากการสัมผัส indentation น้อยเกินไปที่จะสังเกต, มันเป็นหนึ่งของคําตอบที่ดีที่สุดในการทดสอบความแข็งแรงของผลิตภัณฑ์เสร็จ, เช่น, โมล์ม, เกียร์, คัน,สกรู, รถราง เป็นต้น
● SU-400 ตรงกับมาตรฐาน ASTM A1038-2005 มาตรฐาน DIN DIN50159-1-2008 และมาตรฐานชาติจีน GB/T 34205-2017 GB/T 17394
ลักษณะ:
● เครื่องมือหนึ่ง 2 แอพลิเคชั่น
● เปลือกโลหะ เนื้อที่โลหะ ป้องกันการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ ปรับปรุงความมั่นคงของเครื่องมือ
●จอสี ภาพแสดงค่าการวัดปัจจุบัน, ค่าการวัดสะสม, ค่า Max, Min และ Ave
● การถ่ายทอดสายบลูทูธ หนุนการพิมพ์และการถ่ายทอดข้อมูลแบบไร้สายบลูทูธ
● การเก็บข้อมูลจํานวนมาก
● การเข้าถึงการปรับขนาด อนุรักษ์ข้อมูลการปรับขนาด 20 กลุ่ม โดยไม่ต้องปรับขนาดวัสดุเดียวกันซ้ําๆ
Sรายละเอียด:
| สินค้า |
เครื่องทดสอบความแข็ง Dynasonic |
| รุ่น |
SU-400M |
| รหัส# |
882-151M |
| เครื่องตรวจฉลาม |
ห้องตรวจสอบมือ HP-1K,HP-2K,HP-5K,HP-10K และ ห้องตรวจสอบเครื่องยนต์MP-300,MP-500,MP-800,MP-1000 |
| อุปกรณ์ชน |
การจัดส่งแบบมาตรฐาน: D ((ไม่จํากัด DC,DL,D+15,C,G) |
| ระดับความแข็ง |
HL, HV, HB, HRC, HRB, HRA, HS เป็นต้น |
| ระยะวัด |
HV:50 ′′1599; HRC:20 ′′68; HB:76 ′′650
HRB:41 ราคา 105; HLD:170 ราคา 960
|
| การ วัด ความ แม่น |
HV: ± 3%HV; HRC: ± 1.5HRC; HB: ± 3%HB; HL: ± 8HL |
| การแก้ไข |
0.1HR, 1HV, 1HB, 1HLD0.1HS |
| การแสดงผล |
ค่าวัด Max, Min, Ave, รูปแบบเดียว, รูปแบบชุด, ฯลฯ |
| การเก็บข้อมูล |
ผลการทดสอบกลุ่ม 1000 รายการ และข้อมูลการปรับขนาดกลุ่ม 20 รายการ |
| การโอนข้อมูล |
โบลูธูท |
| ระยะเวลาทํางานต่อเนื่อง |
10h (ปิดไฟหลัง) |
| สภาพแวดล้อมการทํางาน |
อุณหภูมิ: -10°C ~ 50°C ความชื้น: 30% ~ 80% |
| โลเตจการทํางาน |
4.2V |
| โหมดการชาร์จ |
USB |
| ขนาด |
160*80*31 มิลลิเมตร |
| น้ําหนัก |
≤ 500g ((ไม่รวมซอง) |
เครื่องตรวจสอบความแข็ง Ultrasonic
ลักษณะ:
● การ นํา นํา เทคโนโลยี เครื่อง สํารวจ ultrasonic ล่าสุด
● หา ค่า ความ แข็งแรง ที่ ถูกต้อง โดย ไม่ ต้อง ใช้ เครื่อง ช่วย
●รองรับการวัดเร็ว 360 องศา
● การ ออกแบบ ของ มนุษย์ ที่ ดี ที่ สุด ที่ ใช้ ได้ ง่าย
● ขนาดและน้ําหนักที่เหมาะสมของซอนด์สะดวกต่อการควบคุม
● การวัดขอบและตําแหน่งคงที่ของตัวอย่างอย่างอย่างรวดเร็วและแม่นยํา
● ผ่า ไมโคร, ไม่ ทําลาย ตัวอย่าง
รายละเอียดของเครื่องตรวจสอบมือ:
| ประเภทของเครื่องตรวจ |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| รหัส# |
882-311 |
882-321 |
882-331 |
882-341 |
| คําสังเกต |
ไม่จําเป็น |
มาตรฐาน |
ไม่จําเป็น |
ไม่จําเป็น |
| พลังการบรรทุก |
10N |
20N |
50N |
98N |
| กว้าง |
21 มิลลิเมตร |
21 มิลลิเมตร |
21 มิลลิเมตร |
21 มิลลิเมตร |
| ความยาว |
154 มม. |
154 มม. |
154 มม. |
154 มม. |
| กว้างสตาร์ดหมุน |
2.4 มิลลิเมตร |
2.4 มิลลิเมตร |
3 มม. |
3 มม. |
| ความหยาบของพื้นที่วัด |
Ra<3.2um |
Ra<5m |
Ra<10m |
Ra<15m |
| น้ําหนักของวัสดุทดสอบ |
0.3 กิโลกรัม |
0.3 กิโลกรัม |
0.3 กิโลกรัม |
0.3 กิโลกรัม |
| ความหนาของวัสดุทดสอบ |
2 มม. |
2 มม. |
2 มม. |
2 มม. |

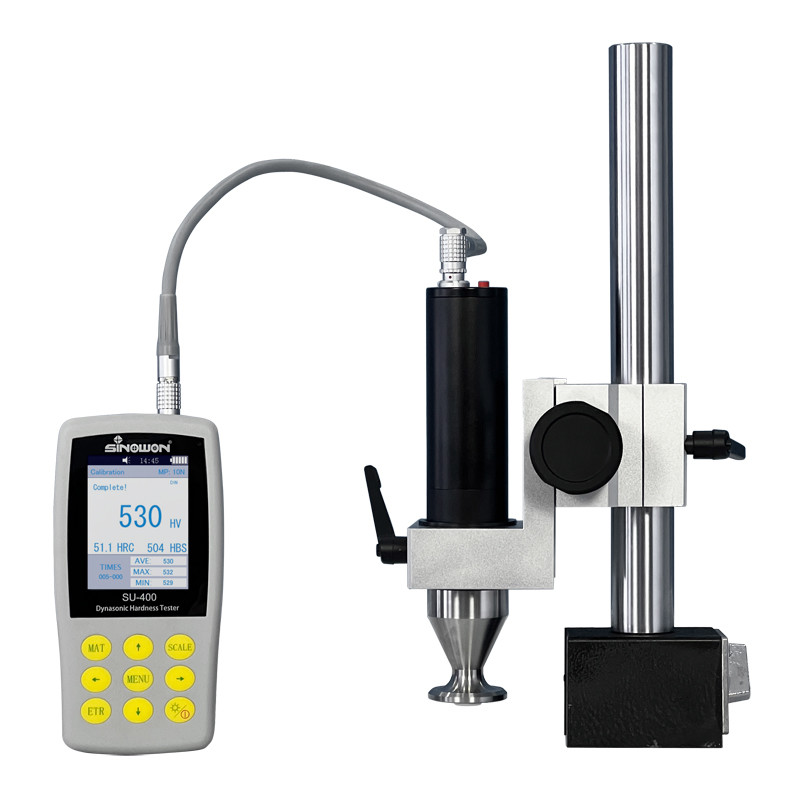

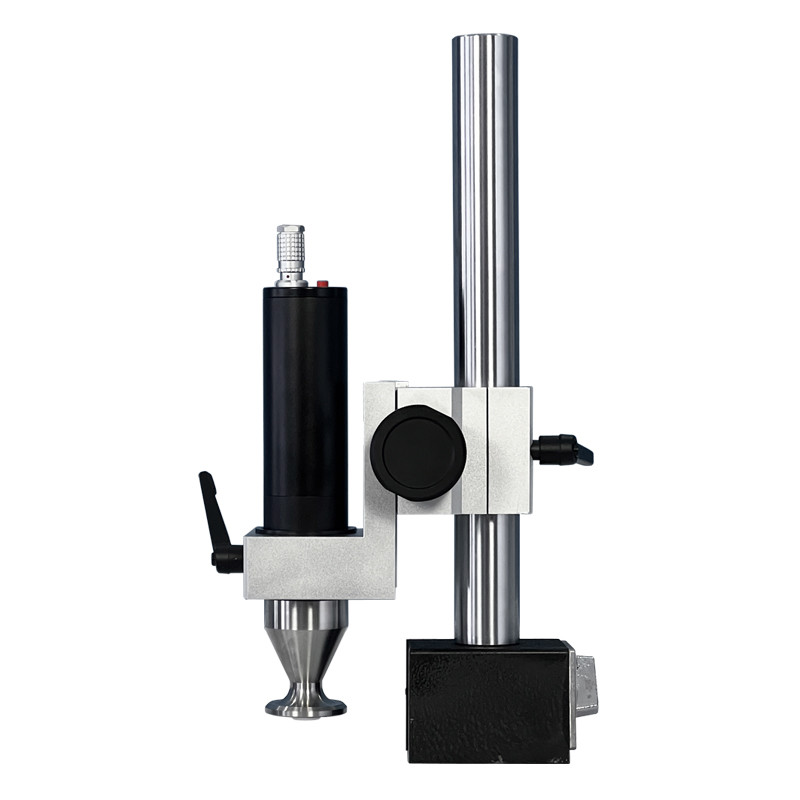

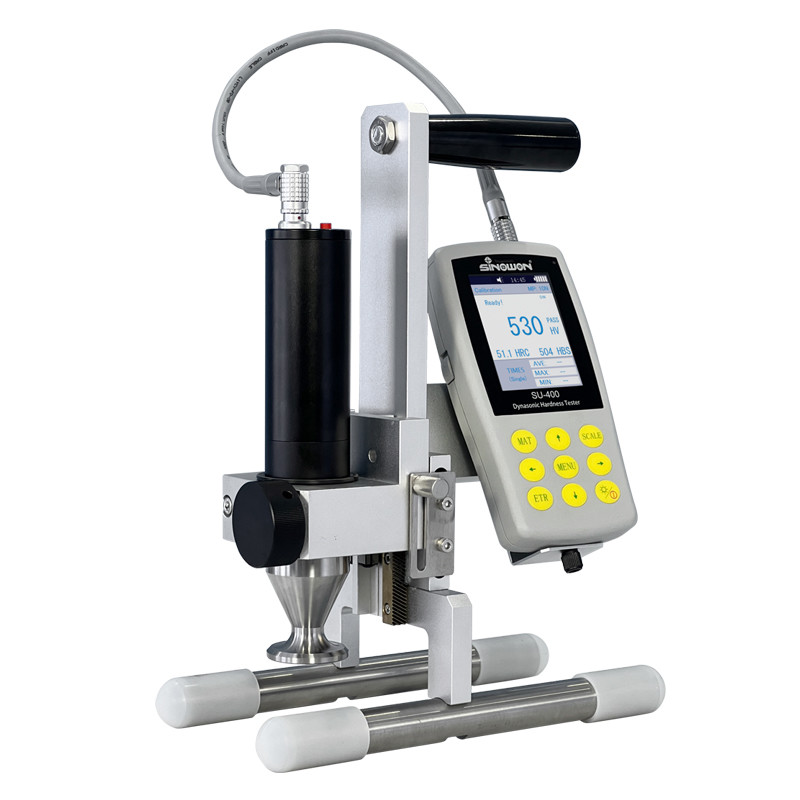

เครื่องตรวจสอบความแข็ง ultrasonic เครื่องตรวจสอบมอเตอร์:
ลักษณะ:
● การ นํา นํา เทคโนโลยี เครื่อง สํารวจ ultrasonic ล่าสุด
● หา ค่า ความ แข็งแรง ที่ ถูกต้อง โดย ไม่ ต้อง ใช้ เครื่อง ช่วย
● การ ออกแบบ ของ มนุษย์ ที่ ดี ที่ สุด ที่ ใช้ ได้ ง่าย
● การวัดขอบและตําแหน่งคงที่ของตัวอย่างอย่างอย่างรวดเร็วและแม่นยํา
● มี ช่อง ช่อง เล็ก ๆ ไม่ ทํา ให้ ตัว อย่าง เสียหาย
● การ ปกครอง ด้วย เครื่องยนต์
● ปฏิเสธ ความผิดพลาด การจับมือ โดย การตรวจสอบ ด้วยมือ ความแม่นยํา และ ความซ้ํา
● เหมาะสมสําหรับชิ้นบาง, ความแข็งชั้นเคลือบ
รายละเอียดของเครื่องสํารวจแบบมอเตอร์:
| ประเภทของเครื่องตรวจ |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| รหัส# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| คําสังเกต |
ไม่จําเป็น |
ไม่จําเป็น |
ไม่จําเป็น |
ไม่จําเป็น |
ไม่จําเป็น |
| พลังการบรรทุก |
3N |
5N |
8N |
10N |
20N |
| กว้าง |
46 มม. |
46 มม. |
46 มม. |
46 มม. |
46 มม. |
| ความยาว |
200 มม. |
200 มม. |
200 มม. |
200 มม. |
200 มม. |
| กว้างสตาร์ดหมุน |
3.7 มิลลิเมตร |
3.7 มิลลิเมตร |
3.7 มิลลิเมตร |
3.7 มิลลิเมตร |
3.7 มิลลิเมตร |
| น้ําหนักของวัสดุทดสอบ |
0.3 กิโลกรัม |
0.3 กิโลกรัม |
0.3 กิโลกรัม |
0.3 กิโลกรัม |
0.3 กิโลกรัม |
| ความหนาของวัสดุทดสอบ |
2 มม. |
2 มม. |
2 มม. |
2 มม. |
2 มม. |
การใช้งานของเครื่องทดสอบความแข็ง Dynasonic Universal Portable:
● การวัดความแข็งแรงของขอบ flange และเครื่องยนต์ราก stamping, โมล์ม, ใบ, ฟันที่แข็งกระชับพื้นผิวและช่องเครื่องยนต์, และส่วน conical
● การวัดความแข็งของแกน ท่อผนังบางและถัง
● การวัดความแข็งของล้อและหมุนหมุน
● การวัดความแข็งของเล็บบิต
● การวัดความแข็งของชิ้นส่วนการปั่น
● การวัดความลึกของช่องเปิดบาง ช่องลึก, สัญลักษณ์คอนเว็กซ์ radian ใหญ่, ระดับไม่เรียบร้อย
● การวัดความแข็งแรงของโลหะเหล็กส่วนใหญ่โลหะเหล็กและเหล็กเหล็กและสกัดเหล็กอื่น ๆ ในการผลิตอุตสาหกรรม
