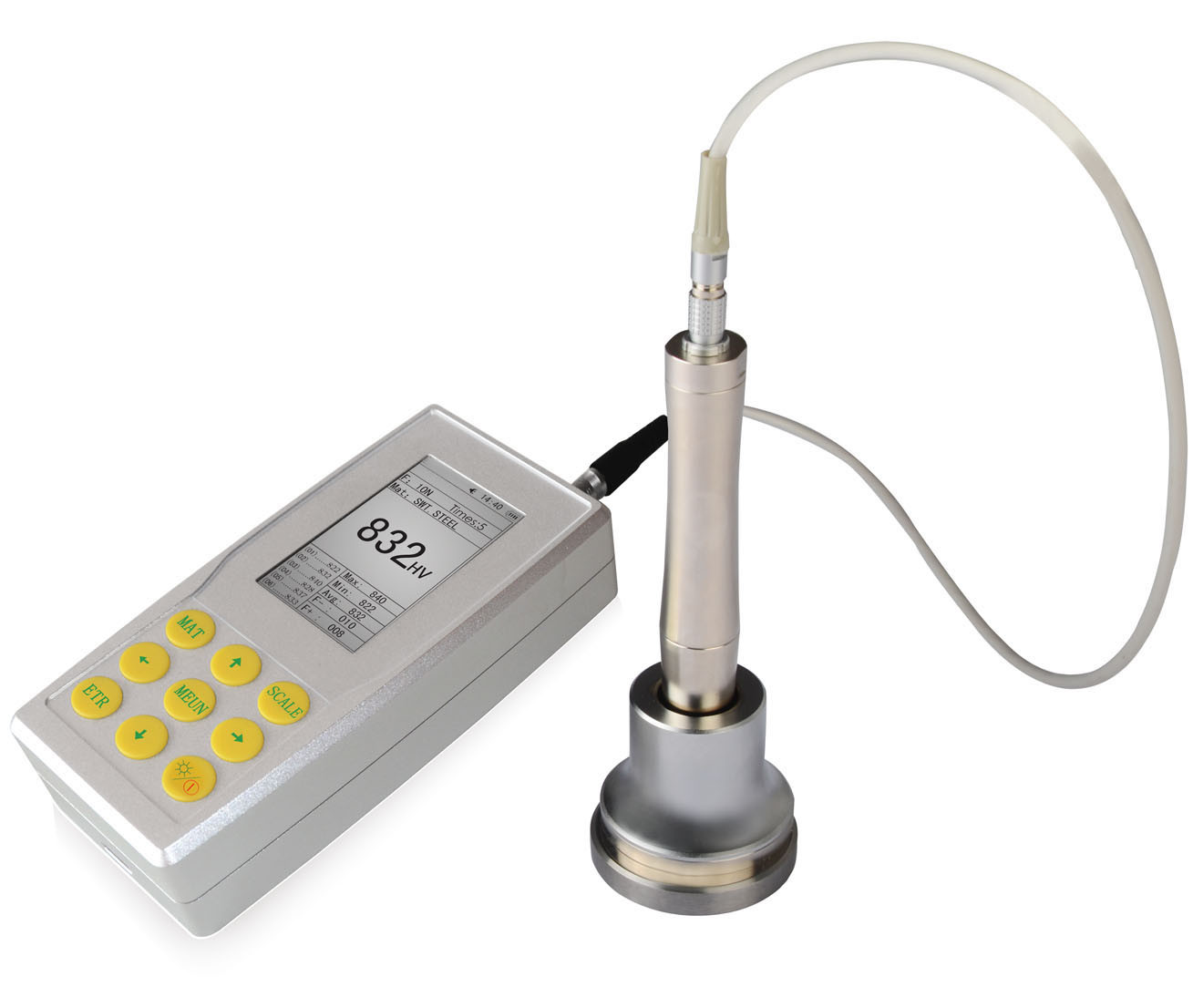

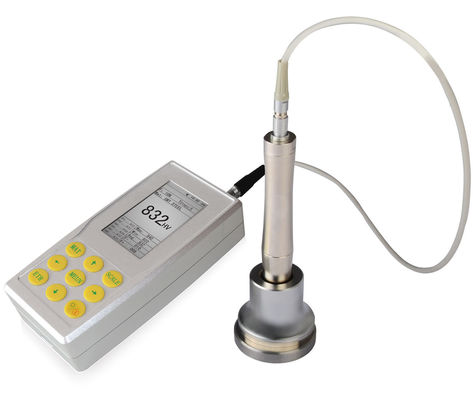

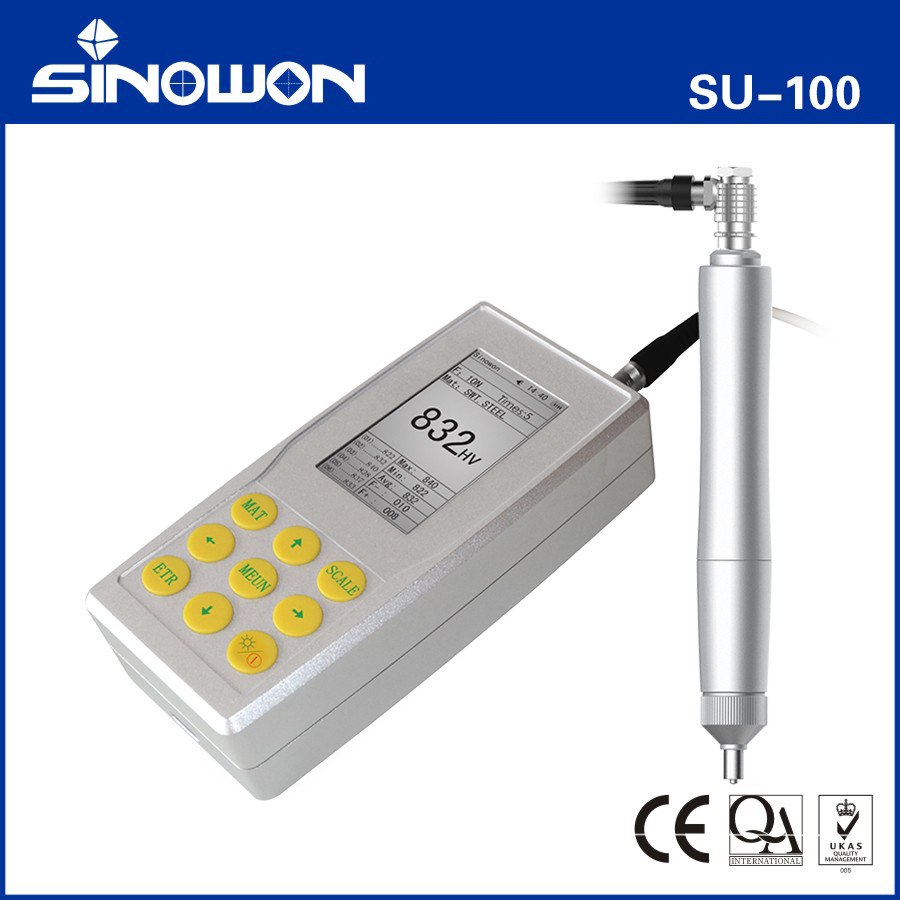

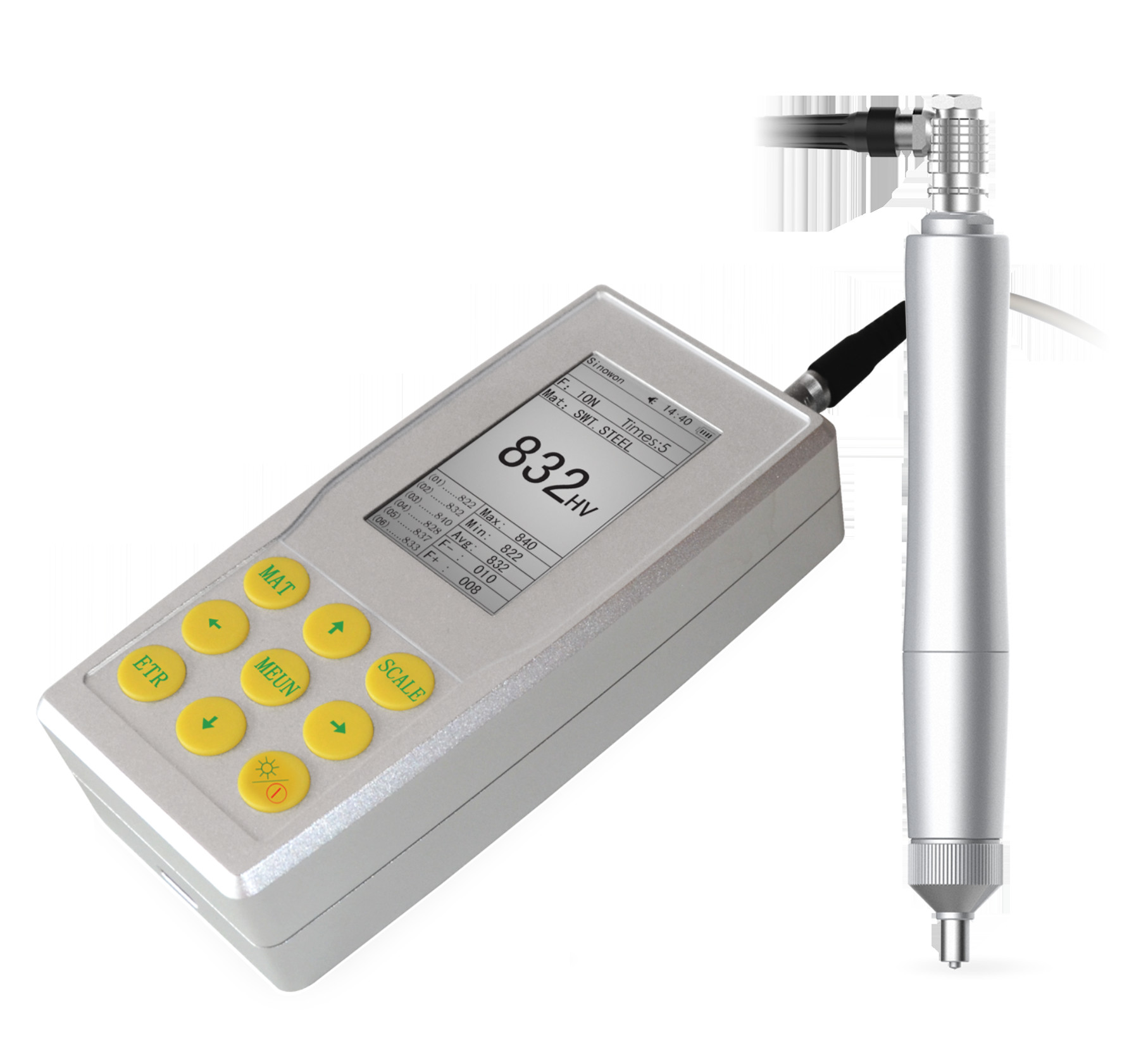

เครื่องทดสอบความแข็ง ultrasonic มือSU-100
SU-100 การแนะนํา
● ปัจจุบันมีวิธีการในการวัดความแข็งหลายชนิดที่ใช้กันทั่วไป เช่น บรีเนล, ร็อกเวล, วิคเกอร์ส, ลีบ เป็นต้น ขณะที่ข้อเสียก็ชัดเจนสําหรับการวัดความแข็งข้างต้น
● โรคเวลล์และบรีเนลล์ ด้วยแรงการบรรทุกที่หนักและการเจาะขนาดใหญ่ ส่งผลให้เกิดการทําลายอย่างร้ายแรงบนพื้นผิวของตัวอย่าง
● เครื่อง Vickers ใช้การวัดด้วยแสง แต่เพียงช่างมืออาชีพเท่านั้นที่สามารถทํางานได้อย่างเรียบร้อย ไม่สามารถวัดความแข็งของชิ้นงานหนัก เครื่องจักรที่ติดตั้งและชิ้นส่วนที่ประกอบเป็นถาวรได้
● เครื่องทดสอบความแข็งแรงของลีบ ใช้วิธีการรีบอนด์และทางอ้อมในการวัดความแข็งแรง, นําไปสู่การเบี่ยงเบนที่ใหญ่ง่ายเมื่อแปลงไปยังขนาด Birnell, Rockwell และ Vickers.
● เครื่องทดสอบความแข็ง ultrasonic SU-100 ใช้วิธีการต่อต้านการสัมผัส ultrasonic เพื่อวัดความแข็งเปรียบเทียบสําหรับชิ้นทดสอบพกพาและใช้งานง่าย.
● ตัวทดสอบความแข็ง ultrasonic SU-100 ใช้อย่างแพร่หลายในการวัดความแข็งของ forgings เล็ก, วัสดุ casting, การตรวจสอบ weld, โซนที่ได้รับผลกระทบจากความร้อน,ส่วนผนังบาง, หมุน, ขอบฟัน, ฯลฯ
รายละเอียด:
| สินค้า | เครื่องทดสอบความแข็ง ultrasonic |
| รุ่น | SU-100 |
| รหัส# | 882-121 |
| พลังการบรรทุก | 2Kgf หุ่นตรวจสอบมือ HP-2K |
| อินเดอร์ | 136° วิคเกอร์ส ไดมอนด์ อินเดนเตอร์ |
| ระยะวัด |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-856 HS: 34.2-973; Mpa: 255-2180N/mm |
| การ วัด ความ แม่น | HV: ± 3%HV; HRC: ± 1.5HRC; HB: ± 3%HB; HLD: ± 5HLD |
| ทิศทางการวัด | หนุน 360 องศา |
| การเก็บข้อมูล | เพื่อบันทึกข้อมูลการวัด 1000 กลุ่ม และข้อมูลการปรับขนาด 20 กลุ่ม |
| ระดับความแข็ง | HV,HB,HRC,HLD |
| การแสดงข้อมูล | พลังบรรทุก เวลาทดสอบ ผลการทดสอบ ค่าเฉลี่ย ขนาดสูงสุด ขนาดต่ําสุด ความเบี่ยงเบนและการแปลง |
| สัญญาณความแข็ง | หน้าจอ LCD |
| สภาพแวดล้อมการทํางาน | อุณหภูมิ: -10 °C ~ 50 °C; ความชื้น: 30% ~ 80%R.H |
| โลเตจการทํางาน | DC 6V |
| ขนาดเครื่องมือ | 60*80*31 มิลลิเมตร |
| น้ําหนักสะสม | ประมาณ 500 กรัม ((โดยไม่ใช้เครื่องตรวจ) |
เครื่องตรวจสอบความแข็ง Ultrasonic
ลักษณะ:

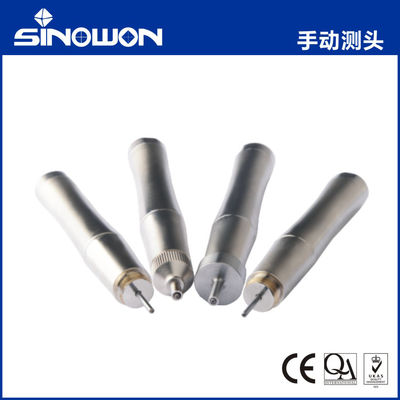

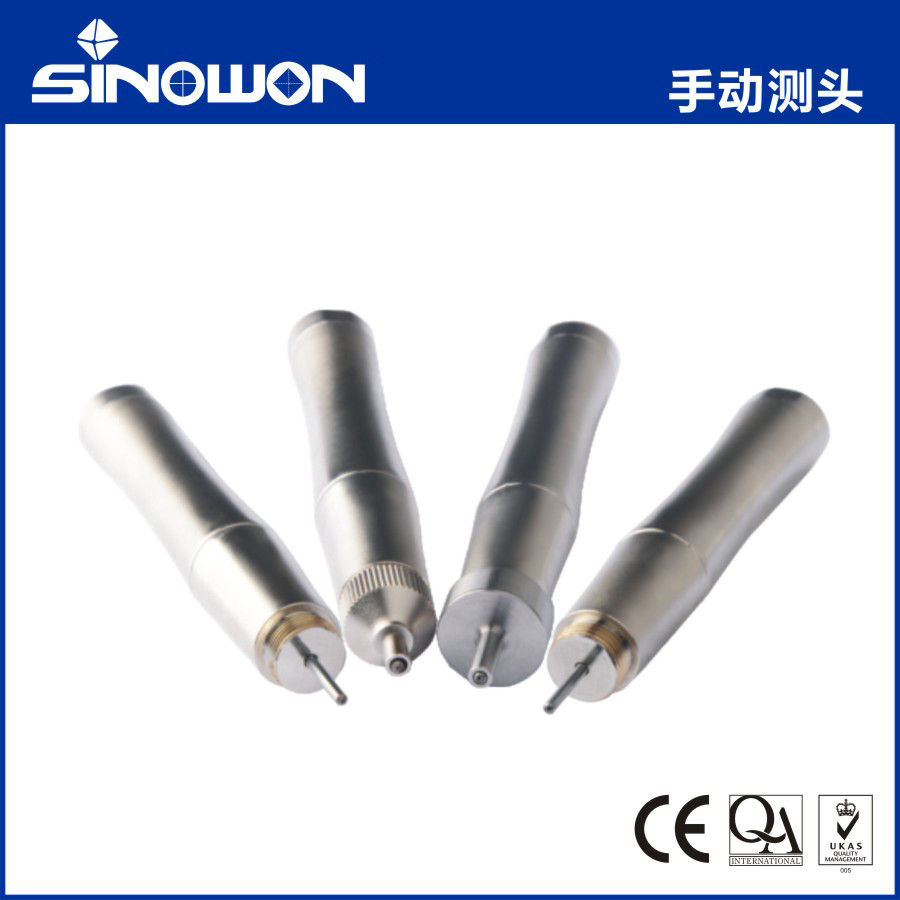

รายละเอียดของเครื่องตรวจสอบมือ:
| ประเภทของเครื่องตรวจ | HP-1K | HP-2K | HP-5K | HP-10K |
| รหัส# | 882-311 | 882-321 | 882-331 | 882-341 |
| คําสังเกต | ไม่จําเป็น | มาตรฐาน | ไม่จําเป็น | ไม่จําเป็น |
| พลังการบรรทุก | 10N | 20N | 50N | 98N |
| กว้าง | 21 มิลลิเมตร | 21 มิลลิเมตร | 21 มิลลิเมตร | 21 มิลลิเมตร |
| ความยาว | 154 มม. | 154 มม. | 154 มม. | 154 มม. |
| กว้างสตาร์ดหมุน | 2.4 มิลลิเมตร | 2.4 มิลลิเมตร | 3 มม. | 3 มม. |
| ความหยาบของพื้นที่วัด | Ra<3.2um | Ra<5m | Ra<10m | Ra<15m |
| น้ําหนักของวัสดุทดสอบ | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม |
| ความหนาของวัสดุทดสอบ | 2 มม. | 2 มม. | 2 มม. | 2 มม. |
เครื่องตรวจสอบความแข็ง ultrasonic เครื่องตรวจสอบมอเตอร์:
ลักษณะ:
รายละเอียดของเครื่องสํารวจแบบมอเตอร์:
| ประเภทของเครื่องตรวจ | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
| รหัส# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| คําสังเกต | ไม่จําเป็น | ไม่จําเป็น | ไม่จําเป็น | ไม่จําเป็น | ไม่จําเป็น |
| พลังการบรรทุก | 3N | 5N | 8N | 10N | 20N |
| กว้าง | 46 มม. | 46 มม. | 46 มม. | 46 มม. | 46 มม. |
| ความยาว | 200 มม. | 200 มม. | 200 มม. | 200 มม. | 200 มม. |
| กว้างสตาร์ดหมุน | 3.7 มิลลิเมตร | 3.7 มิลลิเมตร | 3.7 มิลลิเมตร | 3.7 มิลลิเมตร | 3.7 มิลลิเมตร |
| น้ําหนักของวัสดุทดสอบ | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม | 00.3 กิโลกรัม |
| ความหนาของวัสดุทดสอบ | 2 มม. | 2 มม. | 2 มม. | 2 มม. | 2 มม. |
การใช้งานของเครื่องทดสอบความแข็ง Dynasonic Universal Portable:
