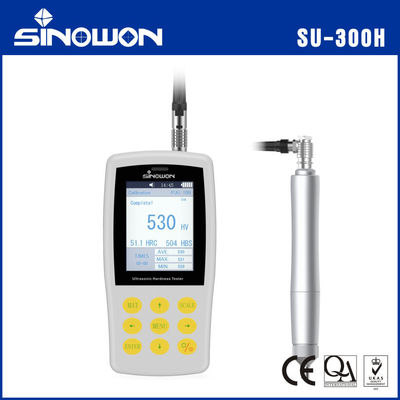

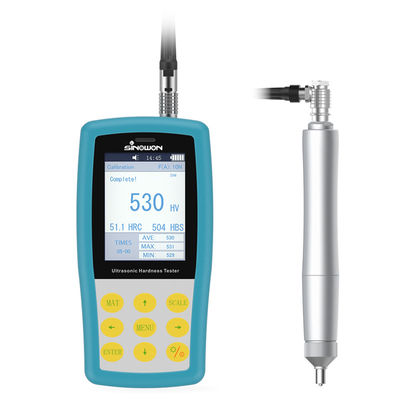

เครื่องทดสอบความแข็งแบบอัลตราโซนิกแบบแมนนวล SU-300H
บทนำ SU-300H:
● เครื่องทดสอบความแข็งแบบอัลตราโซนิกแบบแมนนวล SU-300H เป็นเครื่องวัดความแข็งแบบพกพารุ่นคลาสสิกที่ผลิตโดยกลุ่ม Sinowon ใช้การวัดความแข็งโดยวิธีอิมพีแดนซ์สัมผัสอัลตราโซนิกเพื่อทำการทดสอบความแข็ง ณ จุดที่ต้องการหรือในห้องปฏิบัติการ
● SU-300H เป็นเครื่องวัดความแข็งแบบ NDT เนื่องจากรอยกดมีขนาดเล็กเกินกว่าจะสังเกตได้ จึงเป็นหนึ่งในโซลูชันที่ยอดเยี่ยมในการทดสอบความแข็งของผลิตภัณฑ์สำเร็จรูป เช่น แม่พิมพ์ เฟือง เพลา ก้าน สกรู ราง ฯลฯ
● SU-300H ไม่เพียงแต่ทำงานร่วมกับโพรบแบบแมนนวลเท่านั้น แต่ยังทำงานร่วมกับโพรบแบบใช้มอเตอร์ได้ ซึ่งสามารถตอบสนองการใช้งานที่แตกต่างกันได้ตามสภาพความขรุขระของพื้นผิวที่แตกต่างกัน
● SU-300H เป็นไปตามมาตรฐาน ASTM A1038-2005, มาตรฐาน DIN DIN50159-1-2008 และมาตรฐานแห่งชาติของจีน GB/T 34205-2017
ลักษณะเด่น:
● ความแม่นยำที่สมบูรณ์แบบ——±3% HV, ±1.5HR, ±3%HB
● รอยกดขนาดเล็ก—— สามารถสังเกตเห็นรอยกดได้ด้วยกล้องจุลทรรศน์กำลังสูงเท่านั้น
● การวัดที่รวดเร็ว—— ผลลัพธ์ภายใน 2 วินาที
● จอ LCD ขนาดใหญ่—— แสดงผลการวัด จำนวนครั้งสูงสุด ต่ำสุด ค่าเฉลี่ย และค่าเบี่ยงเบนโดยตรง
● การใช้งานที่เป็นมิตร—— ใช้งานได้ดีหลังจากการฝึกอบรมระยะสั้น
● การรับประกันตามสัญญา—— รับประกัน 2 ปีสำหรับตัวเครื่องหลัก (ไม่รวมโพรบ)
● การจัดเก็บข้อมูลจำนวนมาก—— บันทึกข้อมูลการวัดได้ 1000 กลุ่ม
● การสอบเทียบอย่างง่าย—— บันทึกข้อมูลการสอบเทียบ 20 กลุ่มสำหรับการเรียกใช้ ปรับปรุงประสิทธิภาพการสอบเทียบ
ข้อมูลจำเพาะ:
| สินค้า | เครื่องทดสอบความแข็งแบบอัลตราโซนิกแบบแมนนวล | ||||
| รุ่น | SU-300H | ||||
| รหัส# | 882-141H | ||||
| โพรบเสริม | โพรบแบบแมนนวล:10N,20N,49N,98N ;โพรบแบบใช้มอเตอร์:3N,5N,8N,10N | ||||
| ช่วงการวัด (DIN) | HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm | ||||
|
การวัด ความแม่นยำ(%) |
มาตราส่วน | ﹤250HV | 250~500HV | 500~800Hv | ﹥800HV |
| HV0.1 | 6 | 7 | 8 | 9 | |
| HV0.3 | 6 | 7 | 8 | 9 | |
| HV0.8 | 5 | 5 | 6 | 7 | |
| HV1 | 5 | 5 | 6 | 7 | |
| HV5 | 5 | 5 | 5 | 5 | |
| HV10 | 5 | 5 | 5 | 5 | |
| มาตราส่วนความแข็ง | Vickers (HV); Rockwell C(HRC); Rockwell A(HRA); Rockwell B(HRB);Brinell(HB) | ||||
| LCD | หน้าจอสี | ||||
| การแสดงข้อมูล |
แรงกด, จำนวนครั้งในการทดสอบ, ผลการทดสอบ, ค่าเฉลี่ย, สูงสุด, ต่ำสุด, ค่าเบี่ยงเบน และมาตราส่วนการแปลง |
||||
| ภาษา | จีน, อังกฤษ, เยอรมัน, โปรตุเกส, ตุรกี | ||||
| การส่งออกข้อมูล | RS232 Hyper Terminal/เครื่องพิมพ์บลูทูธ | ||||
| พิมพ์ | บลูทูธ | ||||
| การจัดเก็บข้อมูล | บันทึกข้อมูลการวัด 1000 กลุ่ม และข้อมูลการสอบเทียบ 20 กลุ่ม | ||||
| การป้อนคำ | ตัวอักษรและตัวเลข | ||||
| สภาพแวดล้อมการทำงาน | อุณหภูมิ: -10°C ถึง 50°C; ความชื้น: 30%-80% R.H. | ||||
| แรงดันไฟฟ้าแบตเตอรี่ | แบตเตอรี่ลิเธียมแบบชาร์จไฟได้; แรงดันไฟฟ้า: 4.2V, 3200mAh | ||||
| แรงดันไฟฟ้าเครื่องชาร์จ | AC220V/50Hz, 110V/60Hz | ||||
| ขนาดและน้ำหนักของตัวเครื่องหลัก | ขนาดตัวเครื่องหลัก: 160 x 80 x 30 มม. (ยาว x กว้าง x สูง); โพรบแบบแมนนวล: Φ22×153 มม.; น้ำหนัก (ไม่มีโพรบ): 0.5 กก. | ||||
| ขนาดและน้ำหนักบรรจุภัณฑ์ | ขนาดบรรจุภัณฑ์: 320 x 430 x 155 มม. (ยาว x กว้าง x สูง); น้ำหนักบรรจุภัณฑ์ (การจัดส่งแบบมาตรฐาน): 4.3 กก. | ||||

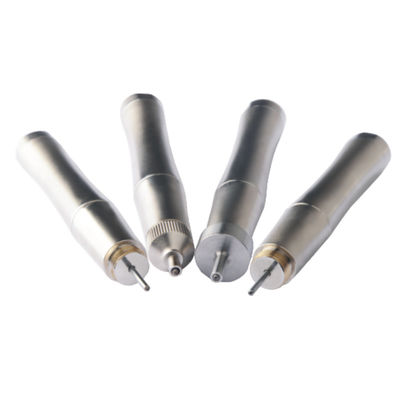

โพรบแบบแมนนวลสำหรับเครื่องทดสอบความแข็งแบบอัลตราโซนิก
คุณสมบัติ:
ข้อมูลจำเพาะของโพรบแบบแมนนวล:
| ประเภทโพรบ | HP-1K | HP-2K | HP-5K | HP-10K |
| รหัส# | 882-311 | 882-321 | 882-331 | 882-341 |
| หมายเหตุ | เสริม | มาตรฐาน | เสริม | เสริม |
| แรงกด | 10N | 20N | 50N | 98N |
| เส้นผ่านศูนย์กลาง | 21 มม. | 21 มม. | 21 มม. | 21 มม. |
| ความยาว | 154 มม. | 154 มม. | 154 มม. | 154 มม. |
| เส้นผ่านศูนย์กลางของแท่งสั่น | 2.4 มม. | 2.4 มม. | 3 มม. | 3 มม. |
| ความขรุขระของพื้นผิวการวัด | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| น้ำหนักขั้นต่ำของวัสดุทดสอบ | 0.3 กก. | 0.3 กก. | 0.3 กก. | 0.3 กก. |
| ความหนาขั้นต่ำของวัสดุทดสอบ | 2 มม. | 2 มม. | 2 มม. | 2 มม. |
โพรบแบบใช้มอเตอร์สำหรับเครื่องทดสอบความแข็งแบบอัลตราโซนิก:
คุณสมบัติ:
ข้อมูลจำเพาะของโพรบแบบใช้มอเตอร์:
| ประเภทโพรบ | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
| รหัส# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| หมายเหตุ | เสริม | เสริม | เสริม | เสริม | เสริม |
| แรงกด | 3N | 5N | 8N | 10N | 20N |
| เส้นผ่านศูนย์กลาง | 46 มม. | 46 มม. | 46 มม. | 46 มม. | 46 มม. |
| ความยาว | 200 มม. | 200 มม. | 200 มม. | 200 มม. | 200 มม. |
| เส้นผ่านศูนย์กลางของแท่งสั่น | 3.7 มม. | 3.7 มม. | 3.7 มม. | 3.7 มม. | 3.7 มม. |
| น้ำหนักขั้นต่ำของวัสดุทดสอบ | 0.3 กก. | 0.3 กก. | 0.3 กก. | 0.3 กก. | 0.3 กก. |
| ความหนาขั้นต่ำของวัสดุทดสอบ | 2 มม. | 2 มม. | 2 มม. | 2 มม. | 2 มม. |
การประยุกต์ใช้เครื่องทดสอบความแข็งแบบไดนามิกสากลแบบพกพา:
