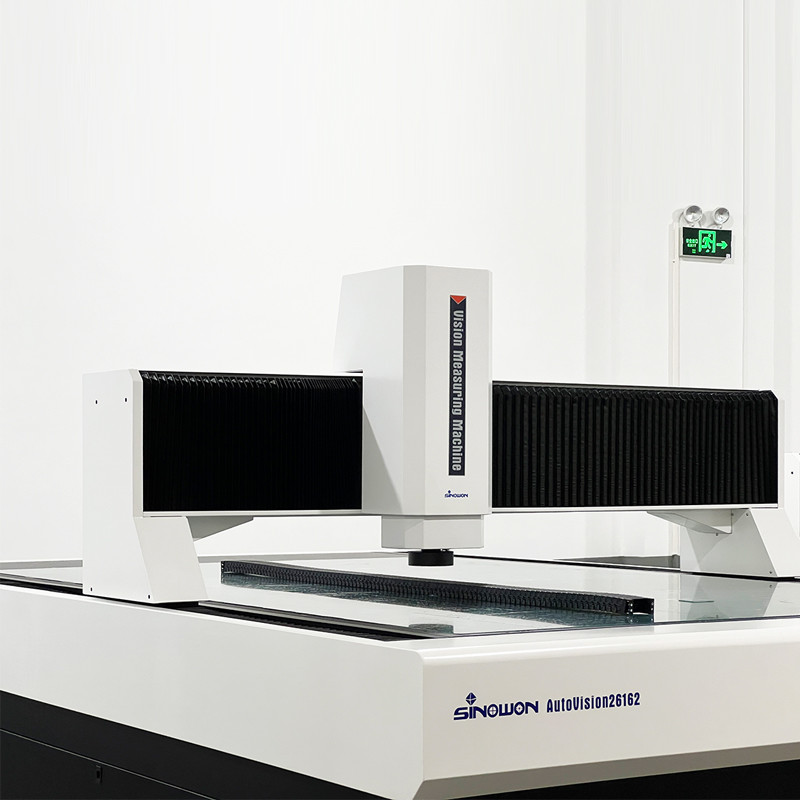

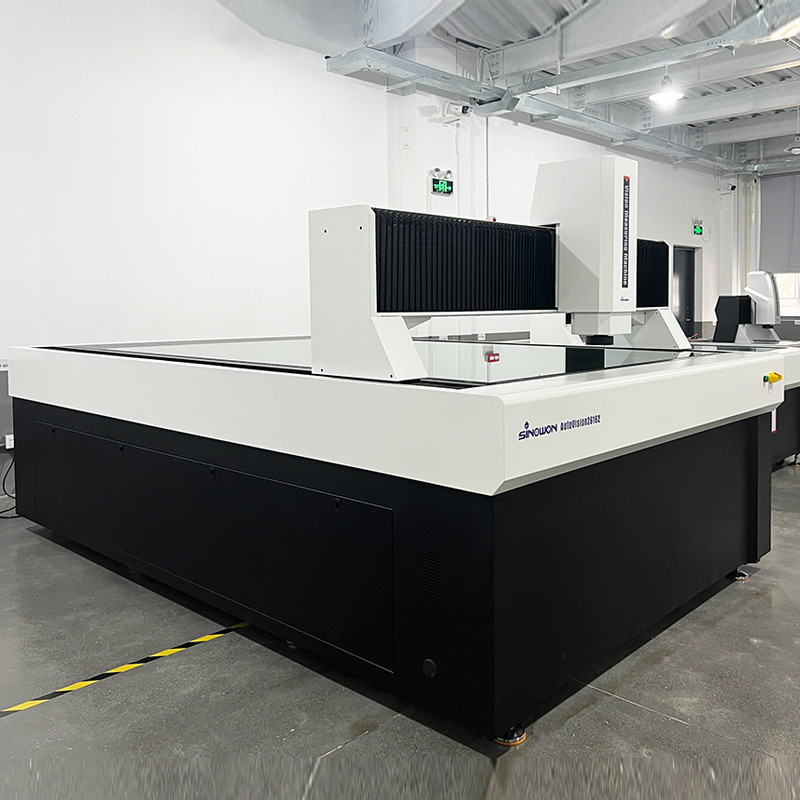

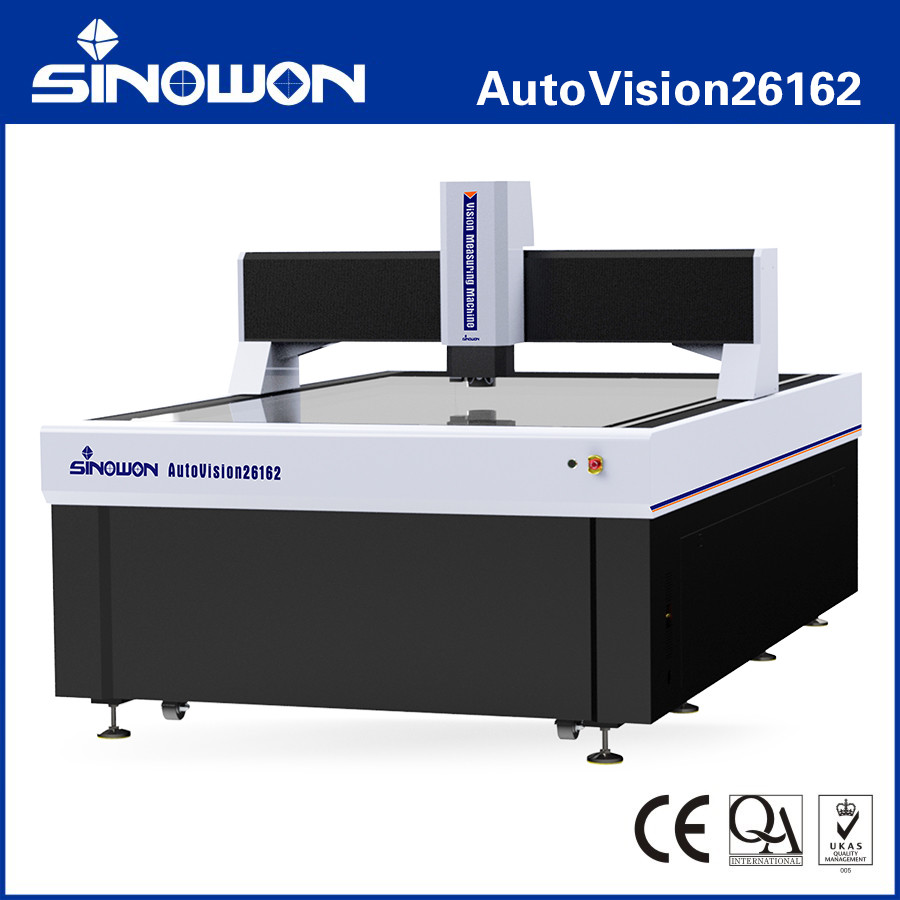

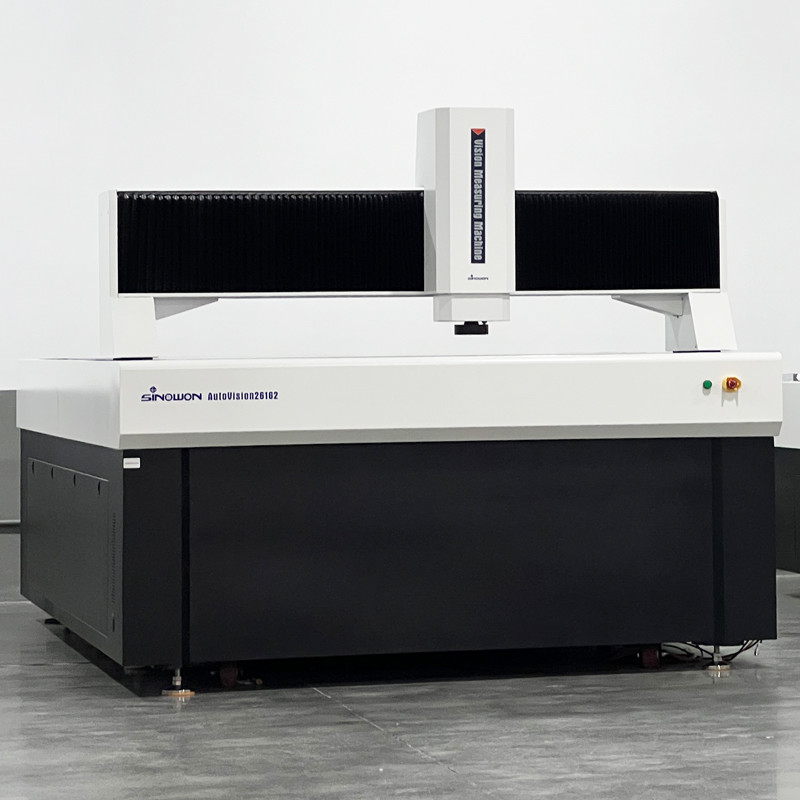

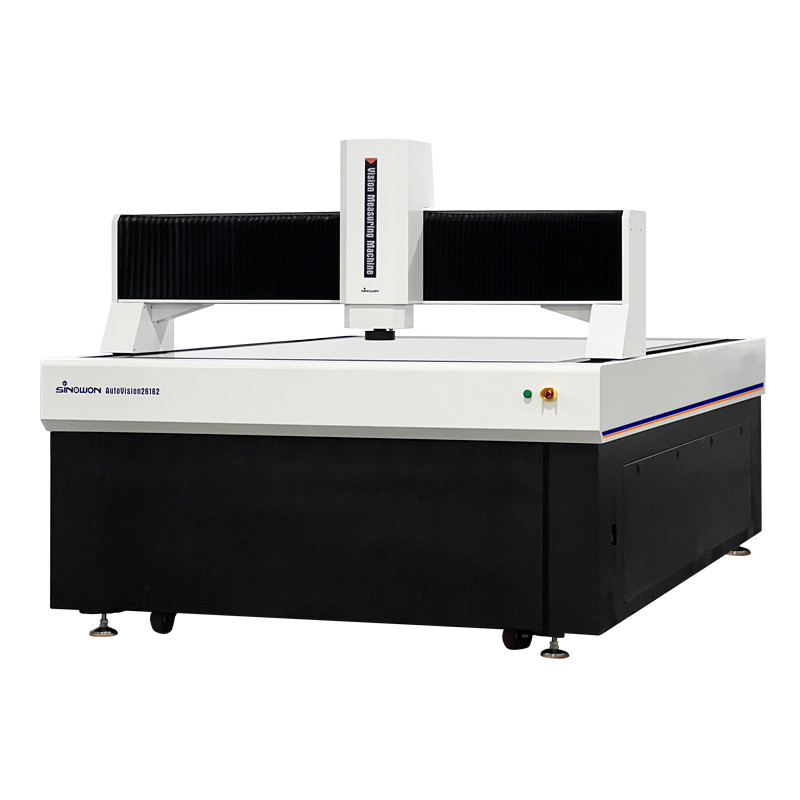

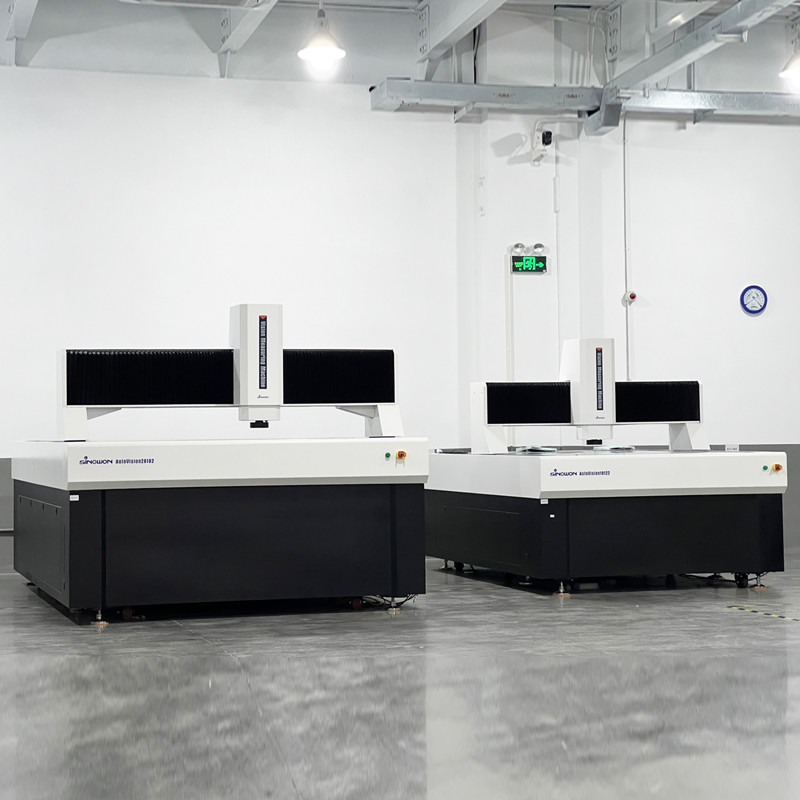

เครื่องวัดสายตาอัตโนมัติความแม่นยําสูง
ออโตวิชั่น26162ซีรี่ย์
การนําเสนอสินค้า:
AutoVision เป็นเครื่องวัดสายตาอัตโนมัติแบบสะพานเคลื่อนที่ความแม่นยําสูงที่ออกแบบมาเพื่อการวัดความแม่นยําสูงและขนาดใหญ่ โดยใช้โครงสร้างสะพานเคลื่อนที่การวัดชิ้นงาน, รับประกันการวัดความแม่นยําและความมั่นคง, เหมาะสําหรับอุตสาหกรรมอิเล็กทรอนิกส์, อุปกรณ์การแพทย์และอุปกรณ์, การวัด LCD และอากาศและอุตสาหกรรมอื่น ๆ.
ลักษณะสินค้าc:
รายละเอียด:
สินค้า | เครื่องมองเห็นอัตโนมัติความแม่นยําสูง Super Large Travel เครื่องมองเห็นอัตโนมัติ | ||
รุ่น | ออโตวิชั่น26162 | ||
การเดินทางของแกน X/Y (มม) | 2600*1600 | ||
การเดินทางของแกน Z (mm) | 200 | ||
X/Y/ZAxis Linear Scale (um) | เปิดการกํากับ Grating, ความละเอียด: 0.1um | ||
คู่มือเส้นตรง | แกน X | 260N.m หมุนมอเตอร์การเลเวทีชั่นแม่เหล็กกับ INA เยอรมนี Dual Linear Guide | |
แกน Y | 1100N.m หมุน มอเตอร์การเลเวติชั่นแม่เหล็กคู่ด้วย INA เยอรมนี คู่มือเส้นสี่เท่าและ Encoder Grating สอง | ||
แกน Z | Panasonic 400W AC Servo Motor พร้อมเบรกและ INA เยอรมนี Dual Linear Guide | ||
รูปแบบการทํางาน | เครื่องควบคุม joystick การทํางานของหนู โปรแกรมการตรวจจับอัตโนมัติ | ||
ความแม่นยํา* (mm) | แกน XY: ≤4.0+L/200 | ||
อัธยาศัย: ≤5.0+L/200 | |||
ความซ้ํา (mm) | 2m | ||
ระบบแสง | รูปทรง | การส่องแสงแนวขนาน LED | |
พื้นที่ | 0~255 การส่องแสงพื้นผิว LED แบบปรับ 5 แหวน 8 ส่วน | ||
ระบบวีดีโอ** | กล้องดิจิตอลสีความละเอียดสูง | ||
8.3X โมเตอร์ซูมเลนส์; การขยายแสง: 0.6X ~ 5.0X; การขยายวิดีโอ: 20X ~ 170X (21 ′′ มอนิเตอร์) | |||
โปรแกรมวัด | iการวัด | ||
ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | ||
ภาษา | อังกฤษ, ภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม, ภาษาอื่น ๆ สามารถเพิ่ม | ||
สถานที่ทํางาน | อุณหภูมิ 20°C±2°C, การเปลี่ยนแปลงอุณหภูมิ<1°C/Hr; ความชื้น 30%~80%RH; การสั่นสะเทือน<0.02g's, ≤15Hz | ||
พลังงาน | AC220V/50Hz; 110V/60Hz | ||
ขนาด (WxDxH) (mm) | 3572*2170*1926 | ||
น้ําหนักสุทธิ (kg) | 6500 |
หมายเหตุ:
L คือความยาวที่วัด ((มม) ความแม่นยําทางกลของแกน Z และความแม่นยําของการโฟกัสมีความสัมพันธ์มากกับพื้นผิวของชิ้นงาน
การขยายคือค่าประมาณ มันเกี่ยวข้องกับมิติของจอและความละเอียด
สนามมอง ((มม) = (แนวฉาก*แนวราบ*แนวตั้ง)
คําอธิบายรุ่นการตั้งค่าสินค้า ((ตัวอย่างกับ AutoVision 26162):
ประเภทสินค้า | 2.5D | 3 มิติ | 2.5D | 3 มิติ |
สินค้า |
2.5D การมองเห็นอัตโนมัติ เครื่องวัด |
เครื่องวัด 3 มิติอัตโนมัติ | 2.5D เครื่องวัดเลเซอร์สแกนและสายตาอัตโนมัติ |
3 มิติ อัตโนมัติ Multisensory เครื่องวัด |
รุ่น | AutoVision26162A | AutoVision26162B | ออโตวิชั่น26162C | AutoVision26162D |
ประเภท | A | B | C | D |
ความสําคัญ | อุปกรณ์ตรวจจับเลนส์ซูมออปติก | เซนเซอร์เลนส์ซูมและเซนเซอร์ซอนด์สัมผัส | เซนเซอร์เลนส์ซูมและเซนเซอร์เลเซอร์ | เซนเซอร์เลนส์ซูม เซนเซอร์สัญจรสัมผัส และเซนเซอร์เลเซอร์ |
โซนสัมผัส | โดยไม่มี | MCP-Kit1 | โดยไม่มี | MCP-Kit1 |
โมดูลเลเซอร์ | โดยไม่มี | โดยไม่มี | ออมรอน เลเซอร์ | ออมรอน เลเซอร์ |
เวอร์ชั่นโปรแกรม | iMeasuring4 การวัด1 | iMeasuring4 การวัด2 | iMeasuring5.0 | iMeasuring5.1 |
เครื่องวัดสายตาอัตโนมัติสะพานเคลื่อนย้าย รูปแบบและรายละเอียด:
รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
AutoVision 432A |
523-180H |
ออโตวิชั่น 542A | 523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L |
AutoVision432B | 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L |
AutoVision 432C | 523-380H | ออโตวิชั่น 542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L |
AutoVision 432D | 523-480H | ออโตวิชั่น 542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L |
รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
AutoVision1082A | 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q |
AutoVision1082B | 523-280M | AutoVision12102B | 523-280N | ออโตวิชั่น15122B | 523-280P | AutoVision18122B | 523-280Q |
ออโตวิชั่น1082C | 523-380M | AutoVision12102C | 523-380N | ออโตวิชั่น15122C | 523-380P | ออโตวิชั่น18122C | 523-380Q |
AutoVision1082D | 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q |
รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
AutoVision26162A | 523-180R | ซีโนวิชั่น 342A | 528-180H | ซีโนวิชั่น 452A | 528-180J | ซีโนวิชั่น 562A | 528-180K |
AutoVision26162B | 523-280R | ซีโนวิชั่น 342B | 528-280H | ซีโนวิชั่น 452B | 528-280J | ซีโนวิชั่น 562B | 528-280K |
ออโตวิชั่น26162C | 523-380R | ซีโนวิชั่น 342C | 528-380H | ซีโนวิชั่น 452C | 528-380J | ซีโนวิชั่น 562C | 528-380K |
AutoVision26162D | 523-480R | ซีโนวิชั่น 342D | 528-480H | ซีโนวิชั่น 452D | 528-480J | ซีโนวิชั่น 562D | 528-480K |
สะพานเคลื่อนที่ มุมมองอัตโนมัติ เครื่องวัดเครื่องวัดพื้นที่
การเดินทาง | รุ่น | ความถูกต้อง | X Axis การเดินทาง mm | Y Axis Travelmm การเดินทางของแกน | Z Axis การเดินทางมาตรฐาน mm | Z Axis สูงสุด การเดินทางตามสั่ง mm | |
E1x,y | E1z | ||||||
300X400X200 | ซีโนวิชั่น 342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
400X500X200 | ซีโนวิชั่น 452 | 500 | 400 | 200 | 400 | ||
500X600X200 | ซีโนวิชั่น 562 | 600 | 500 | 200 | 400 | ||
400X300X200 | AutoVision 432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
500X400X200 | AutoVision542 | 400 | 500 | 200 | 400 | ||
600X500X200 | AutoVision652 | 500 | 600 | 200 | 400 | ||
800X600X200 | AutoVision862 | 600 | 800 | 200 | 400 | ||
1000X800X200 | AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
1200X1000X200 | AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
1500X1200X200 | AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
1800X1200X200 | ออโตวิชั่น18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
2000X1500X200 | AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
2600X1600X200 | ออโตวิชั่น26162 | 1600 | 2600 | 200 | 200 |
