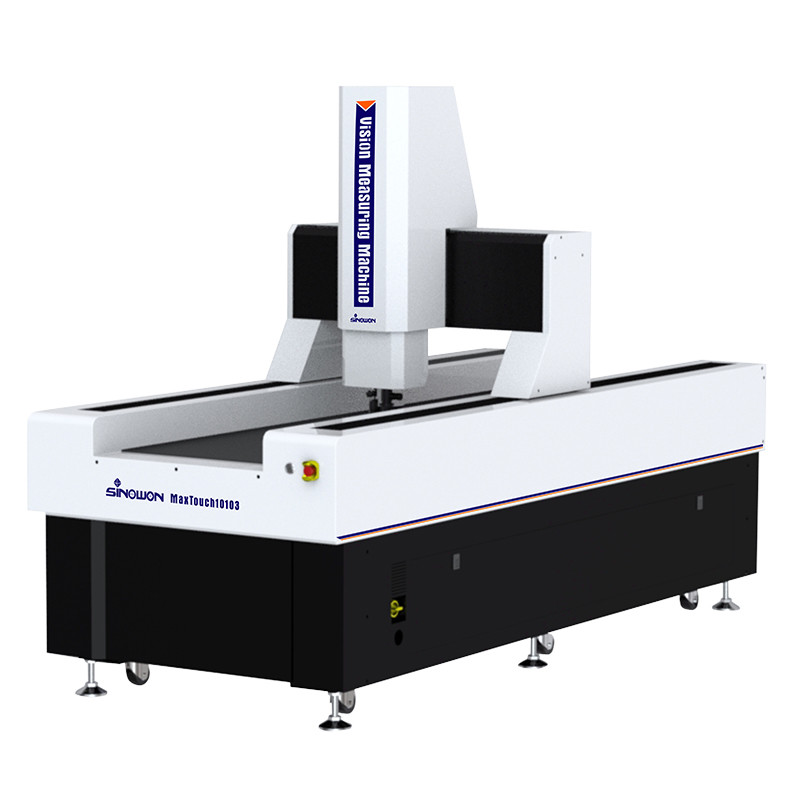

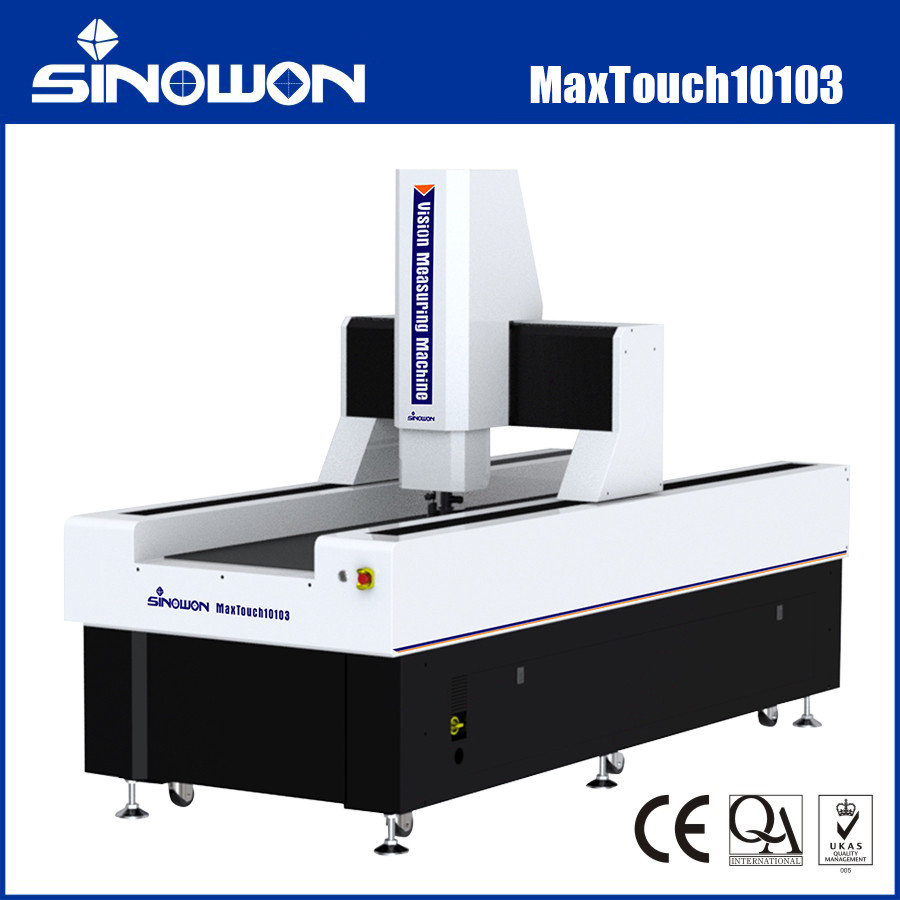

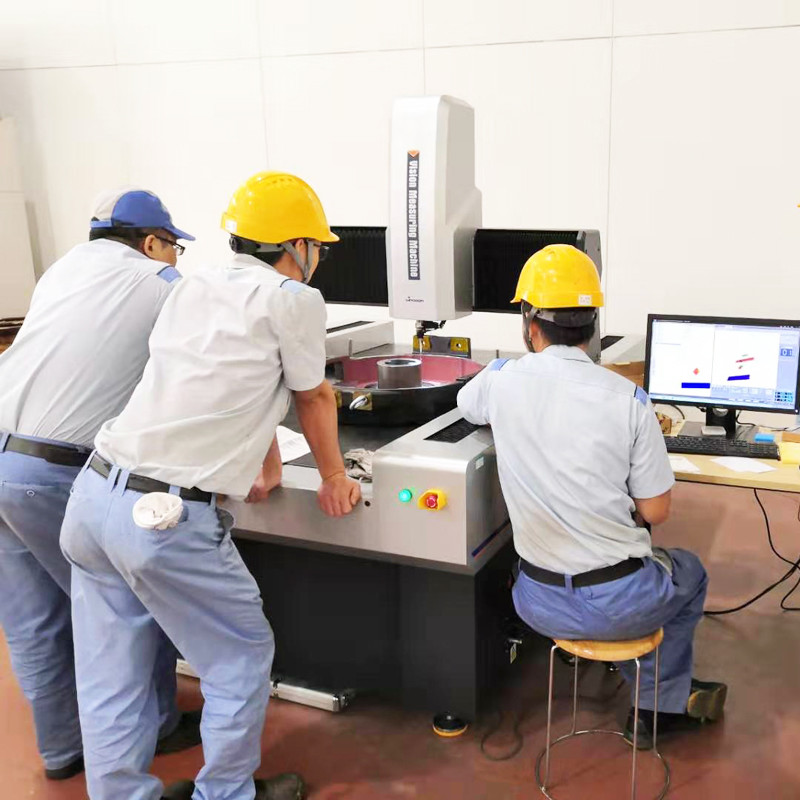

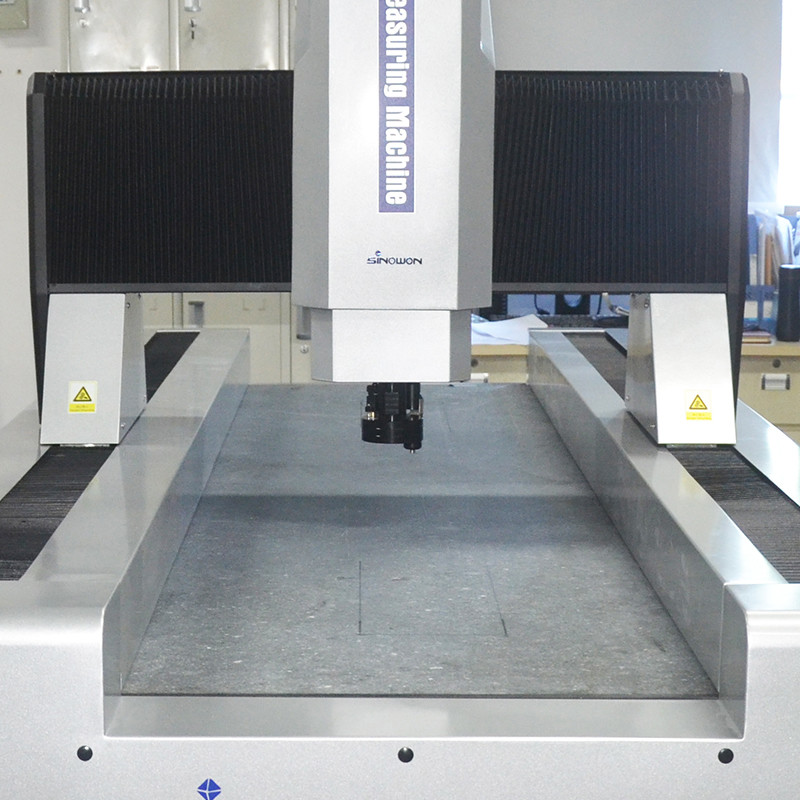

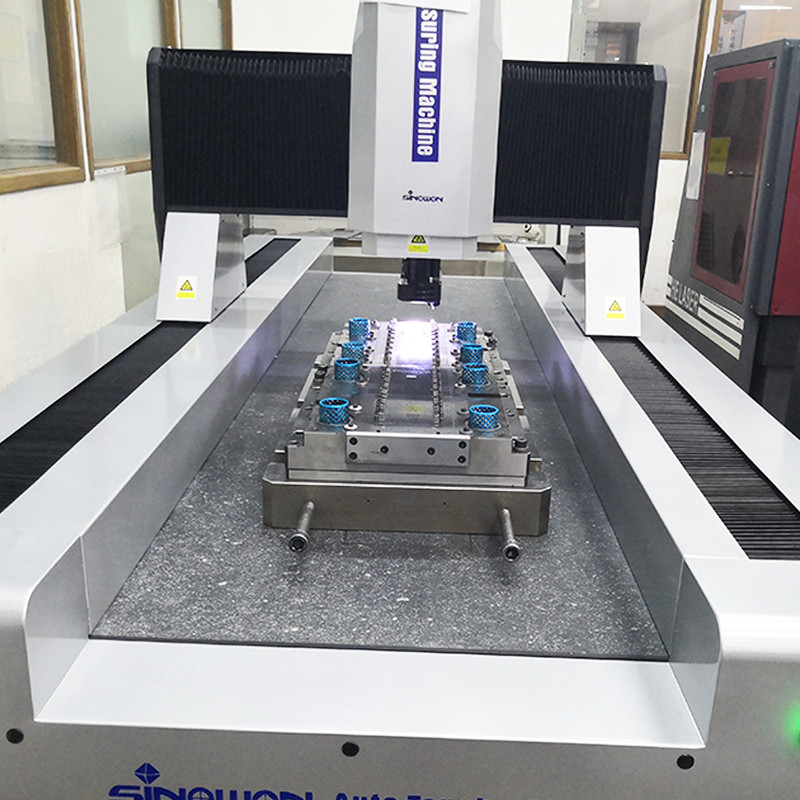

เครื่องวัดพิกัดวิสัยทัศน์และโพรบแบบออปติคอลสำหรับงานหนัก MaxTouch Series
บทนำผลิตภัณฑ์:
MaxTouch series เป็นเครื่องวัดวิสัยทัศน์อัตโนมัติแบบสะพานเคลื่อนที่ที่ออกแบบมาสำหรับการวัดที่มีความแม่นยำสูงและขนาดใหญ่ ใช้โครงสร้างแบบสะพานเคลื่อนที่ โดยที่วัตถุที่วัดยังคงอยู่กับที่เพื่อความแม่นยำและความเสถียรในการวัด เหมาะสำหรับการวัดในอุตสาหกรรมต่างๆ เช่น อิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ LCD อวกาศ และการบิน
คุณลักษณะของผลิตภัณฑ์c:
ข้อมูลจำเพาะ:
| สินค้า | เครื่องวัดพิกัดวิสัยทัศน์และโพรบแบบออปติคอลสำหรับงานหนัก MaxTouch Series | |||
| รุ่น | MaxTouch553 | MaxTouch1653 | MaxTouch10103 | |
| ระยะเคลื่อนที่แกน X/Y | (500*500)มม. | (500*1600)มม. | (1000*1000)มม. | |
| ระยะเคลื่อนที่แกน Z | 300มม. | |||
| สเกลเชิงเส้นแกน X/Y/Z | ไม้บรรทัดเกรตติ้งแบบเปิด ความละเอียด: 0.1um | |||
| โหมดการนำทาง | รางนำเชิงเส้นความแม่นยำสูง | |||
| โหมดการทำงาน | ตัวควบคุมจอยสติ๊ก การใช้งานเมาส์ โปรแกรมตรวจจับอัตโนมัติ | |||
| ความแม่นยำ* | แกน XY: ≤3.0+L/200(um) | |||
|
แกน Z: ≤4.0+L/200(um) |
||||
| ความสามารถในการทำซ้ำ | 5um | |||
|
การส่องสว่าง ระบบ |
คอนทัวร์ | การส่องสว่างคอนทัวร์ LED แบบขนาน | ||
| 0~255 ปรับได้แบบไม่ต่อเนื่อง แสงพื้นผิว LED 5 วงแหวน 8 ส่วน | ||||
| พื้นผิว | ||||
| ระบบวิดีโอ** | กล้องสีดิจิตอลความละเอียดสูง 1/1.8" | |||
| เลนส์ซูมอัตโนมัติ 6.5X; กำลังขยายทางแสง: 0.7X~4.5X, กำลังขยายวิดีโอ: 20X~129X (จอภาพ 21.5”) | ||||
| ซอฟต์แวร์การวัด | iMeasuring | |||
| ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ WIN10/11-32/64 บิต | |||
| ภาษา | อังกฤษ, จีนตัวย่อ, จีนตัวเต็ม, สามารถเพิ่มภาษาอื่นๆ ได้ | |||
| สภาพแวดล้อมการทำงาน | อุณหภูมิ 20℃±2℃, ช่วงความชื้น<2℃/ชม., ความชื้น 30~80%, การสั่นสะเทือน<0.002g, <15Hz | |||
| แหล่งจ่ายไฟ | AC220V/50Hz; 110V/60Hz | |||
| ขนาด(กว้างxลึกxสูง) | (1146*1568*1874)มม. | (1146*2759*1874)มม. | (1646*2179*1874)มม. | |
| น้ำหนักรวม/สุทธิ | 2000/1500กก. | 2850/2500กก. | 2850/2500กก. | |
หมายเหตุ:
L คือความยาวที่วัดได้(มม.) ความแม่นยำทางกลของแกน Z และความแม่นยำในการโฟกัสมีความสัมพันธ์อย่างมากกับพื้นผิวของชิ้นงาน
กำลังขยายเป็นค่าโดยประมาณ สัมพันธ์กับขนาดของจอภาพและความละเอียด
ขอบเขตการมองเห็น(มม.) = (แนวทแยงมุม*แนวนอน*แนวตั้ง)
คำอธิบายรุ่นการกำหนดค่าผลิตภัณฑ์ (ตัวอย่าง MaxTouch553) :
| หมวดหมู่สินค้า | 2.5D | 3D | 2.5D | 3D |
| สินค้า | เครื่องวัดวิสัยทัศน์อัตโนมัติรับน้ำหนักสูง 2.5D | เครื่องวัดวิสัยทัศน์อัตโนมัติรับน้ำหนักสูง 3D | เครื่องวัดวิสัยทัศน์อัตโนมัติรับน้ำหนักสูง 2.5D เลเซอร์ | เครื่องวัดวิสัยทัศน์อัตโนมัติรับน้ำหนักสูงแบบหลายโพรบ 3D |
| รุ่น | MaxTouch553A | MaxTouch553B | MaxTouch553C | MaxTouch553D |
| ประเภท | A | B | C | D |
| ความสำคัญ | เซ็นเซอร์เลนส์ซูมออปติคอล | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์โพรบสัมผัส | เซ็นเซอร์เลนส์ซูมและเซ็นเซอร์เลเซอร์ | เซ็นเซอร์เลนส์ซูม, เซ็นเซอร์โพรบสัมผัส และเซ็นเซอร์เลเซอร์ |
| โพรบสัมผัส | ไม่มี | MCP-Kit1 | ไม่มี | MCP-Kit1 |
| โมดูลเลเซอร์ | ไม่มี | ไม่มี | Omron Lazer | Omron Lazer |
| เวอร์ชันซอฟต์แวร์ | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
รุ่นและข้อมูลจำเพาะของเครื่องวัดวิสัยทัศน์สำหรับงานหนัก:
| รุ่น | รหัส# | รุ่น | รหัส# | รุ่น | รหัส# |
| MaxTouch553A | 525-180K | MaxTouch1653A | 525-180X | MaxTouch10103A |
525-180N |
| MaxTouch553B | 525-280K | MaxTouch1653B | 525-280X | MaxTouch10103B | 525-280N |
| MaxTouch553C | 525-380K | MaxTouch1653C | 525-380X | MaxTouch10103C | 525-380N |
| MaxTouch553D | 525-480K | MaxTouch1653D | 525-480X | MaxTouch10103D | 525-480N |
ตารางแนะนำพื้นที่การวัดเครื่องวัดวิสัยทัศน์สำหรับงานหนัก:
| ระยะเคลื่อนที่ | รุ่น | ความแม่นยำ | ระยะเคลื่อนที่แกน X มม. | ระยะเคลื่อนที่แกน Y มม. | ระยะเคลื่อนที่มาตรฐานแกน Z มม. | ระยะเคลื่อนที่แบบกำหนดเองสูงสุดของแกน Z มม. | |
| E1x,y | E1z | ||||||
| 500x500x300 | MaxTouch553 | 2.0+L/200 | 4.0+L/200 | 500 | 500 | 300 | 400 |
| 1600x500x300 | MaxTouch1653 | 3.0+L/200 | 4.0+L/200 | 500 | 1600 | 300 | 400 |
| 1000x1000x300 | MaxTouch10103 | 2.5+L/200 | 4.0+L/200 | 1000 | 1000 | 300 | 400 |
สามารถปรับแต่งข้อมูลจำเพาะการเดินทางอื่นๆ ได้ตามความต้องการของลูกค้า
การกำหนดค่าคอมพิวเตอร์ที่แนะนำ:
หัวใจหลักของเครื่องวัดวิสัยทัศน์คือระบบควบคุมและซอฟต์แวร์การวัด และระบบคอมพิวเตอร์เป็นผู้ให้บริการหลักของการทำงานทั้งหมด ซึ่งต้องใช้ความเสถียรและความเข้ากันได้สูง กำหนดค่าเดสก์ท็อป Dell Optiplex ประสิทธิภาพสูงและระบบปฏิบัติการที่ได้รับอนุญาตของแท้ WIN 10/11 เพื่อแก้ปัญหาความกังวลของคุณ
บทนำซอฟต์แวร์:
ซอฟต์แวร์ iMeasuring เป็นซอฟต์แวร์การวัดแบบหลายเซ็นเซอร์ระดับมืออาชีพ ซึ่งรวมกับประสบการณ์สิบปีของผู้พัฒนาในอุตสาหกรรมการวิจัยด้านการวัดและซอฟต์แวร์ หลักการออกแบบคือการใช้งานที่เป็นมิตร ฟังก์ชันที่มีประสิทธิภาพ ความแม่นยำและความเสถียรสูง และการบำรุงรักษาง่าย
● การออกแบบสถาปัตยกรรมซอฟต์แวร์ที่ยอดเยี่ยมและเป็นแบบอ็อบเจกต์ทั้งหมด เพื่อให้มั่นใจว่าซอฟต์แวร์มีความเสถียรและเชื่อถือได้
● รองรับหลายภาษา ไม่จำเป็นต้องติดตั้งชุดภาษาและเปลี่ยนซอฟต์แวร์ ซึ่งสะดวกสำหรับลูกค้าในพื้นที่
● ซอฟต์แวร์วิเคราะห์สถิติ SPC ระดับมืออาชีพที่เชื่อมต่อกับซอฟต์แวร์การวัด เพื่อให้ตระหนักว่าข้อมูลสามารถส่งออกไปยังฐานข้อมูล SPC ได้โดยอัตโนมัติโดยไม่ต้องดำเนินการด้วยตนเอง
● ซอฟต์แวร์รุ่นเดียวกันจะได้รับการอัปเดตฟรีตลอดไป ซึ่งสามารถช่วยลดปัญหาอื่นๆ ให้กับลูกค้าได้
● ด้วยอัลกอริทึมค้นหาขอบที่มีประสิทธิภาพ ซึ่งสามารถช่วยให้ได้ขอบของเงาหรือภาพมืด และรับประกันความแม่นยำสูง
● ซอฟต์แวร์สามารถจดจำและวัดเส้น วงกลม ส่วนโค้ง และองค์ประกอบอื่นๆ ได้โดยอัตโนมัติ
● อิงตามองค์ประกอบต่างๆ และจัดหาฟังก์ชันการสร้างองค์ประกอบหลายอย่าง เช่น การแปล การหมุน การแยก การรวม การขนาน การตั้งฉาก การสะท้อน การสมมาตร จุดตัด เส้นสัมผัส ฯลฯ
● ซอฟต์แวร์มีฟังก์ชันการตั้งค่าจุดพัก ซึ่งสามารถสลับระหว่างการวัดด้วยตนเองและการวัดอัตโนมัติได้อย่างชาญฉลาด
การประยุกต์ใช้อุตสาหกรรม:
เครื่องวัดออปติคอล OMM หรือที่เรียกว่าเครื่องวัดวิสัยทัศน์และเครื่องวัดแบบไม่สัมผัส เครื่องวัดสองมิติ เครื่องวัด 2.5 มิติ ด้วยการอัปเกรดของอุตสาหกรรมความแม่นยำสูงและอุตสาหกรรมการผลิตขนาดเล็กสมัยใหม่ ใช้การวัดภาพออปติคอลแบบไม่สัมผัสสำหรับการวัดที่รวดเร็วและแม่นยำ การวัดขนาดทางเรขาคณิตและค่าความคลาดเคลื่อนทางเรขาคณิตจึงเป็นสิ่งที่หลีกเลี่ยงไม่ได้
เครื่องวัดออปติคอลเหมาะสำหรับสาขาการใช้งานทั้งหมดเพื่อวัตถุประสงค์ในการวัดพิกัด และมีการใช้กันอย่างแพร่หลายในเครื่องจักร อิเล็กทรอนิกส์ เครื่องมือ ฮาร์ดแวร์ พลาสติก และอุตสาหกรรมอื่นๆ เช่น แม่พิมพ์ สกรู โลหะ อุปกรณ์เสริม ยาง บอร์ด PCB สปริง ฮาร์ดแวร์ อิเล็กทรอนิกส์ พลาสติก การบิน อวกาศ ฯลฯ ซึ่งจะเอาชนะข้อบกพร่องของเวอร์เนียร์คาลิปเปอร์ ไมโครมิเตอร์ และโปรเจ็กเตอร์โปรไฟล์แบบดั้งเดิม ซึ่งเป็นเครื่องวัดที่มีความแม่นยำสูง ประสิทธิภาพสูง และความน่าเชื่อถือสูง ซึ่งรวมเทคโนโลยีการประมวลผลภาพทางแสง เครื่องจักรกล อิเล็กทรอนิกส์ และคอมพิวเตอร์
วัตถุที่จะวัดจะถูกขยายโดยระบบกำลังขยายทางแสง หลังจากที่ลักษณะภาพถูกรวบรวมโดยระบบกล้อง CCD และประมวลผลโดยคอมพิวเตอร์และอัลกอริทึมซอฟต์แวร์ รูปร่างและพื้นผิว ขนาด มุม และตำแหน่งของชิ้นส่วนที่ซับซ้อนและแม่นยำต่างๆ สามารถตรวจจับได้โดยอัตโนมัติ การตรวจสอบขนาดเล็กและการควบคุมคุณภาพ ข้อมูลการวัดสามารถนำเข้าสู่ AUTOCAD เพื่อสร้างแบบร่างวิศวกรรมที่สมบูรณ์ และสามารถสร้างเอกสารในรูปแบบ DXF, IGS และรูปแบบอื่นๆ และยังสามารถนำเข้าสู่ WORD, EXCEL และซอฟต์แวร์วิเคราะห์สถิติ SPC เพื่อสร้าง CPK และรายงานสถิติต่างๆ
